稚晖君的HoloCubic 透明棱镜小电视
预告
稚晖君的HoloCubic还是非常吸引人的，但是网上手把手婴儿级教程还是非常少的，如果有人需要的话，在这下条点个赞吧或者关注我。我过段时间我成功后会出婴儿级教程
2022.2.11

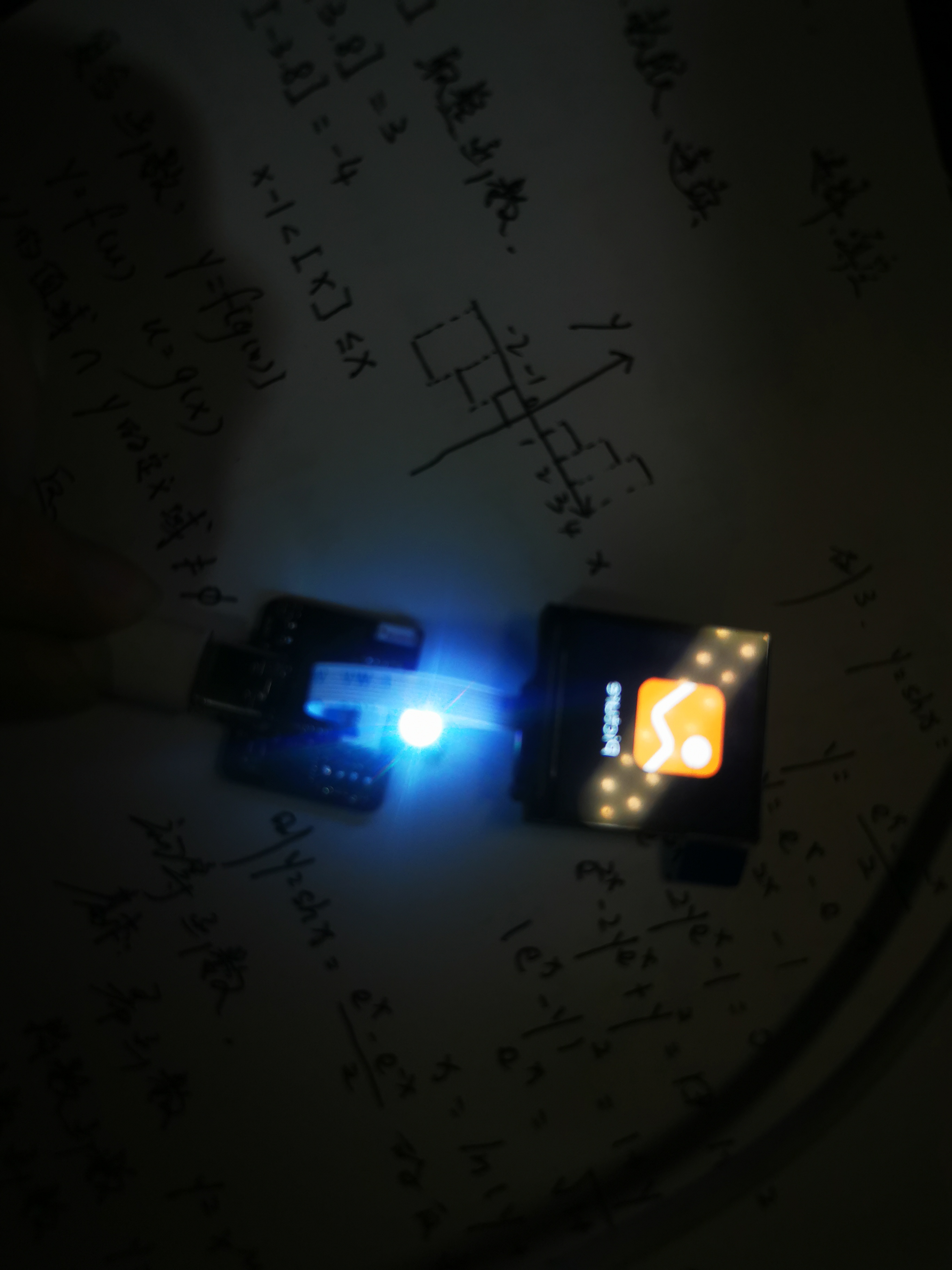

进度略显缓慢，元器件太小了。但是成功在望了
资料还是非常的多需要慢慢整理一下，今天就先更新一部分吧
pcb打板
！！板子在立创上和捷配上都是免费打板的，捷配是三块板子，立创是5块板子
屏幕板子百度云（更新版本的比稚晖君用的更好亿点点）
链接：https://pan.baidu.com/s/1buAacHCp_ZlkwaGP9C-hoA
提取码：le0i
主板
链接：https://pan.baidu.com/s/1OwdK6excUHvnFr5BE6Lczg
提取码：b7eg
打板，这里用立创进行演示
先下载这个，直接一直点安装就好了
点进去先登录啥的，我也不教了

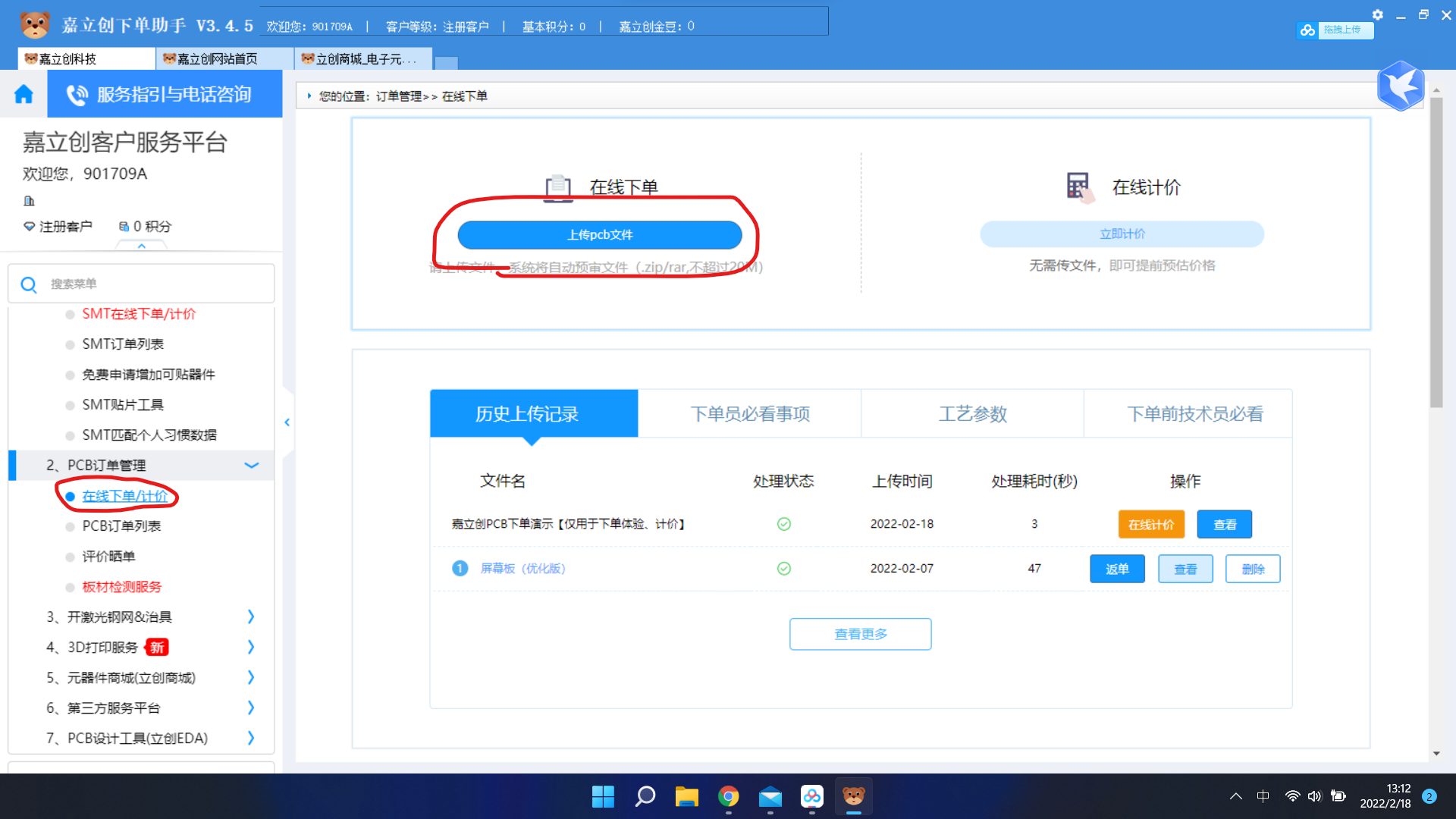

然后依次上传下单两个链接中的文件就OK了
然后基本上就是默认的了可以选一下板子颜色，然后发票信息地址之类的
下面这个smt贴片，就是人家帮你整好了都（如果你有钱那你就冲，反正我穷）
（钢网手残人士可以用，毕竟板子太小了，整个板子只有一元硬币大小，里面的贴片电阻电容非常小焊起来很费眼睛，有财力会用可以整一个）
其他的没什么了，然后同一天下单这两个板子的话可能会显示，拆单而导致有一个板子没法制作。建议是改个文件名字，然后空一天再打。（反正我是这样的）
下面买元器件，非常浪费钱财的一个步骤，电阻电容啥的虽然便宜但架不住芯片啥的贵。
下面列一个清单是群里大佬总结出来的，大家谨慎购买，如果用不了概不负责。（反正我是按照内个表买的）
| Comment | Description | Designator | Footprint | LibRef | Quantity | 商品链接 | 参考单价 | 备注 | |
| RAINSUN | 2.4G陶瓷天线 | A1 | ANT-Rainsun-AN5120 | ANT-Rainsun-AP5120 | 1 | https://item.taobao.com/item.htm?spm=2013.1.1997525049.8.78921d28ikxCBQ&id=558699169012 | 1.85 | 优信电子有邮费，凑单便宜 | |
| 0.1uF | Capacitor | C1, C5, C7, C8, C10, C11 | CAP_0402 | 电容-0402 | 6 | https://item.szlcsc.com/61526.html | |||
| 10uF | Capacitor | C2, C4 | CAP_0402 | 电容-0402 | 2 | https://item.szlcsc.com/297154.html | |||
| 10nF | Capacitor | C3, C6 | CAP_0402 | 电容-0402 | 2 | https://item.szlcsc.com/61185.html | |||
| 2.2nF | Capacitor | C9 | CAP_0402 | 电容-0402 | 1 | https://m.szlcsc.com/product-detail?productId=1883 | |||
| FFC_0.5_8 | FFC排线插座 上接 | CON1 | FFC_0.5_8 | FFC_0.5_8 | 1 | FFC/FPC连接器0.5MM 上接 下接 翻盖下接 4/6/8/10/12/14/16—40P-淘宝网 (taobao.com) | 0.24 | 优信电子单买有邮费，凑单包邮 | |
| RGB | LED | D1 | LED_5050_WS2812B | LED_5050_WS2812B | 1 | https://detail.tmall.com/item.htm?id=580292748208 | 0.19 | 邮费3块 | |
| TF-Socket | Amphenol 1140084168 | J1 | TF-Card-Amphenol with TF | TF-Socket | 1 | DM3D-SF 原装卡座-淘宝网 (taobao.com) | 7.00 | 这是稚晖君旧版卡槽，换卡槽转向下看 | |
| 10K | Resistor | R1, R6, R7, R8, R9, R10, R11 | RES_0402 | 电阻-0402 | 7 | https://item.szlcsc.com/26487.html | 可以优信采购，也可以嘉立创直接贴片 | ||
| 0R | Resistor | R2 | RES_0402 | 电阻-0402 | 1 | https://item.szlcsc.com/22093.html | |||
| 200R | Resistor | R3 | RES_0402 | 电阻-0402 | 1 | https://item.szlcsc.com/25830.html | |||
| 12K | Resistor | R4, R5 | RES_0402 | 电阻-0402 | 2 | https://item.szlcsc.com/26495.html | |||
| CP2102 | USB转TTL | U1 | QFN-28 | CP2102 | 1 | 原装正品 贴片 28脚 CP2102 CP2102-GMR USB转UART 桥接控制器-淘宝网 (taobao.com) | 11.60 | ||
| LP2992 3V3 | LDO | U2 | SOT23-5 | LP2992 | 1 | LP2992AIM5-3.3 LP2992 LP2992AIM5X-3.3 SOT23-5 线性稳压器-淘宝网 (taobao.com) | 0.39 | 优信家的 ME6211 | |
| MPU6050 | 六轴传感器 | U3 | QFN-24 | MPU6050 | 1 | https://m.tb.cn/h.fRxC4By?sm=85350a mpu6050 | 12.60 | 也可以买模块拆上面的mpu6050用 | https://m.tb.cn/h.f7zm0VV?sm=334f75 模块链接 |
| ESP32_SIP | U4 | QFN-48_7X7 | ESP32-PICO | 1 | 原装正品 ESP32-PICO-D4 QFN-48 双核Wi-Fi&蓝牙MCU无线收发芯片-淘宝网 (taobao.com) | 14.60 | |||
| BH1750FVI-TR | 光强度传感器 | U5 | BH1750FVI | BH1750FVI-TR | 1 | 全新原装 BH1750FVI BH1750FVI-TR 芯片 贴片 WSOF6 环境光传感器-tmall.com天猫 | 3.50 | ||
| Type-C | Type-C母座 | USB1 | Type-C-TOP | USB-Type-C-TOP | 1 | 贴片USB-3.1插座 Type-C母座 16P 高清传输接口 4固定插脚 双向-淘宝网 (taobao.com) | 0.52 | ||
| S8050 | Surface mount NPN transistor, package SOT-23 | VT1, VT2 | SMT_TRIODE_NPN | SMT_TRIODE_NPN | 2 | 原装正品 S8050 丝印J3Y SOT-23 NPN 25V/500mA 贴片三极管 20只-淘宝网 (taobao.com) | 0.10 | ||
| Comment | Description | Designator | Footprint | LibRef | Quantity | 商品链接 | 参考单价 | ||
| LCD-240x240 | 焊接式12Pin裸屏 （玻璃品牌随意） | 1 | LCD-240x240-NoHole | LCD-240x240 | 1 | https://item.taobao.com/item.htm?id=565306950948 | 14.00 | 推荐瀚彩 | |
| FFC_0.5_8 下接 | FFC座 | CON1 | FFC_0.5_8 | FFC_0.5_8 | 1 | FFC/FPC连接器0.5MM 上接 下接 翻盖下接 4/6/8/10/12/14/16—40P-淘宝网 (taobao.com) | 0.24 | 上下接区别不大 | 推荐翻盖的 |
| AO3415A | MOSFET | Q1 | SOT23-3 | AO3415A | 1 | 全新原装UMW AO3415A SOT-23 -20V/-4A P沟道 MOS(场效应管)芯片-淘宝网 (taobao.com) | 0.35 | ||
| 104 | 无极性贴片电容 | C1 | C 0402_M | C | 1 | 0402贴片电容 100NF (104K) 50V 精度±10% （100只）-淘宝网 (taobao.com) | 0.01 | ||
| XC6206P332MR | 低压差线性稳压芯片 | V1 | SOT23-3L | XC6206P332MR | 1 | 贴片 SOT-23 XC6206P332MR (662K) 3.3V 300MA 稳压芯片（20只）-淘宝网 (taobao.com) | 0.10 | ||
| 1K | Resistor | R1 | RES_0402 | 电阻-0402 | 1 | 0402贴片电阻 1K 1千欧 1/16W 精度±1% （50只）-淘宝网 (taobao.com) | 0.01 | ||
| Comment | Description | Designator | Footprint | LibRef | Quantity | 商品链接 | 参考单价 | ||
| 分光棱镜 | 25.4mm 1:1 分光棱镜 | 1 | 稚晖君同款 分光棱镜25.4mm半透半反 HoloCubic光学影像分光投射-淘宝网 (taobao.com) | 86.40 | 群友有优惠价，报aio固件群就行 | ||||
| FFC_0.5_8 | 8p同向0.5mm间距6cm排线 | CON1 | FFC_0.5_8 | FFC_0.5_8 | 1 | FFC/FPC软排线 液晶连接线 8P 同向/反向 0.5/1.0mm间距-淘宝网 (taobao.com) | 0.14 | 优信电子有邮费，凑单便宜 | 如果你的FFC底座主板和拓展版用的一个型号，就买同向，6cm |
| 以上所有商品链接未经打样测试，不能保证无误。 | |||||||||
| 换卡槽版的材料补充 | |||||||||
| 新版卡槽 | 翻盖内焊式 | https://m.tb.cn/h.f7z6t1l?sm=f9c73d 卡槽 | |||||||
| 磁吸底座的磁铁 | 3x3mm | https://m.tb.cn/h.f7D658C?sm=2f2600 磁铁 | |||||||
| 磁吸充电线 | 可买可不买，拼多多有很多这种的，大概10块钱以内，淘宝也可以购买，我只买过拼多多的 | https://mobile.yangkeduo.com/goods1.html?goods_id=202879379885&page_from=101&pxq_secret_key=TAICMQYQPFH7RWQUFHUCWPYZWAQWE63UIBYUTI64LGOWB4JYFHKQ&share_uin=OE4PMYFNAAGHIVTVOVMK4CKARI_GEXDA&refer_share_id=8e522ac167fd42a9afad89533febd117&refer_share_uid=2729982240&refer_share_uin=OE4PMYFNAAGHIVTVOVMK4CKARI_GEXDA&refer_share_channel=copy_link&refer_share_form=text |
哦最重要的买个烙铁焊锡啥的，不行就买个拆焊台焊起来也比较方便
先介绍一个简单成型的方案，刷一个aio固件
https://github.com/ClimbSnail/HoloCubic_AIO
地址在这里，完全不用敲代码对小白非常友好，是大神已经写好的固件里面有教程直接刷就可以
包含了图片显示 2048游戏 联网 天气等等。大家可以先体验一下
后面不要着急等待我再次更新，谢谢大家。我一定会成功的
如果有问题，大家可以在评论区提问
