灵动微MM32的FSMC接口驱动TFT_LCD屏幕

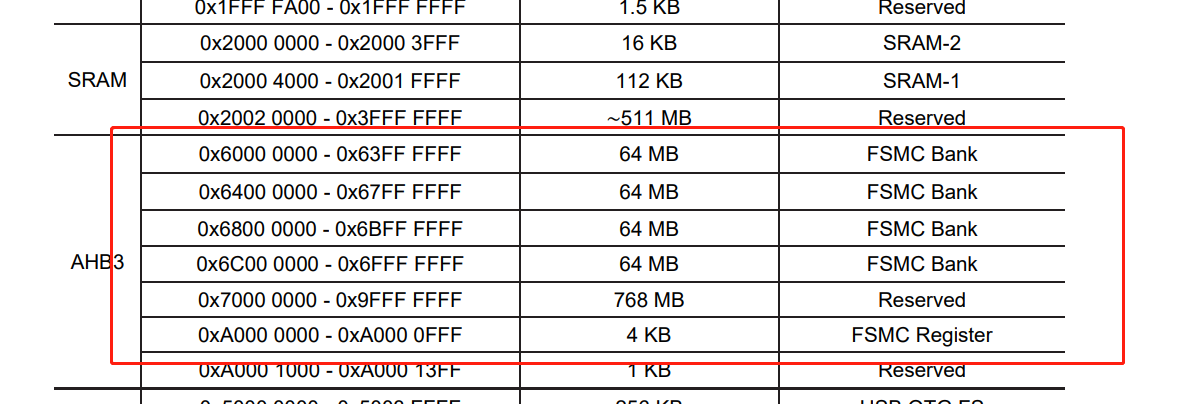

FSMC存储区域说明（挂载在AHB3总线）

BANK1的基地址是0x60000000，不同的子bank地址不同，通过HADDR[27:26]这两位的值确定。

Bank1的256M字节空间由 28 根地址线（HADDR[27:0]）寻址（注意：这里的HADDR是内部AHB的地址线，它的地址是按字节进行“编号”的）。
这里HADDR[25:0]来自外部存储器地址FSMC_A[25:0]，而HADDR[27:26]对4个区进行寻址
注意：DATA长度为16位情况下，由地址线FSMC_A[24:0]决定)

Exp: 若我们选择了第四个，这两位是11，所以子bank的基地址是:0x60000000+(0x3<<23)=0x6C000000。注：FSMC_A[23]作为 RS 控制信号

若要写指令，RS =0（根据实际外接设备的时序标准）

当 数据宽度 设置为 16bit 时，向地址（FSMC_BANK1_BASE+（0x0«23））写入命令CMD，则 FSMC_A[23]作为 RS 控制信号；
当 数据宽度 设置为 8bit 时，向地址（FSMC_BANK1_BASE+（0x0«23）） 写入命令CMD，则 FSMC_A[22]作为 RS 控制信号。

若要写数据，RS =1（根据实际外接设备的时序标准)

当 数据宽度 设置为 16bit 时，向地址（FSMC_BANK1_BASE+（0x1«23））写入数据DATA，则 FSMC_A[23]作为 RS 控制信号
当 数据宽度 设置为 8bit 时，向地址（FSMC_BANK1_BASE+（0x1«23））写入数据DATA， 则 FSMC_A[22]作为 RS 控制信号。

#define FSM_BANK_PSRAM_ADDR ((unsigned int)0x60000000) //BANK1的首地址

.硬件接口初始化

/*硬件接口*/void mm32_fsmc_gpio_init(void){    GPIO_InitTypeDef GPIO_InitStructure;    RCC_AHBPeriphClockCmd(RCC_AHBENR_GPIOD, ENABLE);    RCC_AHBPeriphClockCmd(RCC_AHBENR_GPIOE, ENABLE);  RCC_APB2PeriphClockCmd(RCC_APB2Periph_SYSCFG, ENABLE);//AF12--FSMC复用    GPIO_PinAFConfig(GPIOD, GPIO_PinSource4, GPIO_AF_12);//PD4-FSMC_NOE [nRD]    GPIO_PinAFConfig(GPIOD, GPIO_PinSource5, GPIO_AF_12);//PD5-FSMC_NWE [nWR]    GPIO_PinAFConfig(GPIOD, GPIO_PinSource7, GPIO_AF_12);//PD7-FSMC_NE1 [nCS] 即挂载在BANK1上    GPIO_PinAFConfig(GPIOD, GPIO_PinSource13, GPIO_AF_12);//PD13-FSMC_A18[R/S] -->RS接到了A18线 GPIO_PinAFConfig(GPIOD, GPIO_PinSource14, GPIO_AF_12);//PD14-FSMC_D00    GPIO_PinAFConfig(GPIOD, GPIO_PinSource15, GPIO_AF_12);//PD15-FSMC_D01    GPIO_PinAFConfig(GPIOD, GPIO_PinSource0, GPIO_AF_12);//PD0-FSMC_D02    GPIO_PinAFConfig(GPIOD, GPIO_PinSource1, GPIO_AF_12);//PD1-FSMC_D03    GPIO_PinAFConfig(GPIOE, GPIO_PinSource7, GPIO_AF_12);//PE7-FSMC_D04    GPIO_PinAFConfig(GPIOE, GPIO_PinSource8, GPIO_AF_12);//PE8-FSMC_D05    GPIO_PinAFConfig(GPIOE, GPIO_PinSource9, GPIO_AF_12);//PE9-FSMC_D06    GPIO_PinAFConfig(GPIOE, GPIO_PinSource10, GPIO_AF_12);//PE10-FSMC_D07    GPIO_PinAFConfig(GPIOE, GPIO_PinSource11, GPIO_AF_12);//PE11-FSMC_D08    GPIO_PinAFConfig(GPIOE, GPIO_PinSource12, GPIO_AF_12);//PE12-FSMC_D09    GPIO_PinAFConfig(GPIOE, GPIO_PinSource13, GPIO_AF_12);//PE13-FSMC_D10    GPIO_PinAFConfig(GPIOE, GPIO_PinSource14, GPIO_AF_12);//PE14-FSMC_D11    GPIO_PinAFConfig(GPIOE, GPIO_PinSource15, GPIO_AF_12);//PE15-FSMC_D12    GPIO_PinAFConfig(GPIOD, GPIO_PinSource8, GPIO_AF_12);//PD8-FSMC_D13    GPIO_PinAFConfig(GPIOD, GPIO_PinSource9, GPIO_AF_12);//PD9-FSMC_D14    GPIO_PinAFConfig(GPIOD, GPIO_PinSource10, GPIO_AF_12);//PD10-FSMC_D15    //FSMC    GPIO_InitStructure.GPIO_Pin     =  GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_4\    |GPIO_Pin_5|GPIO_Pin_7|GPIO_Pin_8\    |GPIO_Pin_9|GPIO_Pin_10|GPIO_Pin_13\    |GPIO_Pin_14|GPIO_Pin_15;    GPIO_InitStructure.GPIO_Speed   = GPIO_Speed_50MHz;    GPIO_InitStructure.GPIO_Mode    = GPIO_Mode_AF_PP;    GPIO_Init(GPIOD, &GPIO_InitStructure);    GPIO_InitStructure.GPIO_Pin     =  GPIO_Pin_7|GPIO_Pin_8|GPIO_Pin_9\    |GPIO_Pin_10|GPIO_Pin_11|GPIO_Pin_12\    |GPIO_Pin_13|GPIO_Pin_14|GPIO_Pin_15;    GPIO_InitStructure.GPIO_Speed   = GPIO_Speed_50MHz;    GPIO_InitStructure.GPIO_Mode    = GPIO_Mode_AF_PP;    GPIO_Init(GPIOE, &GPIO_InitStructure);}/***FSMC外设初始化*/void mm32_fsmc_init(void){    FSMC_InitTypeDef  FSMC_InitStructure;    FSMC_NORSRAM_Bank_InitTypeDef   FSMC_BankInitStructure; RCC_AHB3PeriphClockCmd(RCC_AHB3ENR_FSMC, ENABLE);//FSMC_NORSRAM_BankStructInit(&FSMC_BankInitStructure);//  FSMC_NORSRAMStructInit(&FSMC_InitStructure);//5.95ns@168MHz//10.4ns@96MHz/***SM_READ_PIPE：读数据延迟周期数，**即从 SRAM 读数据输出端到FSMC 内部读数据端之间的寄存器数，默认为 0。*/    FSMC_BankInitStructure.FSMC_SMReadPipe    = 0;//数据延迟/*READY_MODE：选择是否采用外部设备 FSMC_NWAIT 信号。**0：不采用外部 FSMC_NWAIT 信号，而采用内部相关信号；**1：采用外部设备 FSMC_NWAIT 信号。*/    FSMC_BankInitStructure.FSMC_ReadyMode     = 0;//0: Internal FSMC 1: External DEVICE (ie from FSMC_NWAIT)/***t_wp:写操作周期，取值范围 0~63，对应写脉冲宽度 1~64 个时钟周期*/    FSMC_BankInitStructure.FSMC_WritePeriod   = 0x8;//写周期(OMA=66ns)/***t_rc 读操作周期，取值范围 2~63，对应读操作周期 1~62 个时钟周期*/    FSMC_BankInitStructure.FSMC_ReadPeriod    = 0x8;//读周期(OMA=160ns)   /***t_wr:写操作时地址的保持时间，取值范围 0~3，对应写操作时地址的保持时间0~3 个时钟周期*/    FSMC_BankInitStructure.FSMC_WriteHoldTime = 0x02;//写保持时间设置(OMA=10ns)/***t_as:写操作时地址的建立时间，取值范围 0~3，对应写操作时地址的建立时间0~3 个时钟周期*/    FSMC_BankInitStructure.FSMC_AddrSetTime   = 0x02;//地址建立时间设置(OMA=0ns)/***存储器数据总线位宽设置（与寄存器 SMTMGR_SETx 设置的时序相匹配）*/    FSMC_BankInitStructure.FSMC_DataWidth     = FSMC_DataWidth_16bits;    FSMC_NORSRAM_Bank_Init(&FSMC_BankInitStructure, FSMC_NORSRAM_BANK0);/***SYSCFG 配置寄存器（SYSCFG_CFGR）**[30：29] **FSMC 模式选择**01：兼容 8080 协议接口**00：兼容 NOR FLASH 接口**1x：保留*/    FSMC_InitStructure.FSMC_Mode     = FSMC_Mode_8080;/***REG_SELECT[2：0]：时序参数配置寄存器组选择**000：选择 SMTMGR_SET0 寄存器来配置 BANK1 传输的时序参数**001：选择 SMTMGR_SET1 寄存器来配置 BANK1 传输的时序参数**010：选择 SMTMGR_SET2 寄存器来配置 BANK1 传输的时序参数**其它：保留*/    FSMC_InitStructure.FSMC_TimingRegSelect = FSMC_TimingRegSelect_0;/***MEM_SIZE[4：0]：外接设备容量**00000：未连接任何设备**00001： 64KB**00010 ：128KB**00011：256KB**00100：512KB**00101：1MB**00110：2MB**00111：4MB**01000：8MB**01001：16MB**01010：32MB**01011：64MB**其它：保留*/    FSMC_InitStructure.FSMC_MemSize  = FSMC_MemSize_64MB;/***MEM_TYPE[2：0]：外接设备类型**001：SRAM**010：NOR FLASH**其他：保留*/    FSMC_InitStructure.FSMC_MemType  = FSMC_MemType_NorSRAM;/***FC_ODATAEN **FSMC 地址数据复用引脚只能作为数据使用**1：仅作为数据引脚使用**0：允许作为数据地址使用*/    FSMC_InitStructure.FSMC_AddrDataMode    = FSMC_AddrDataMUX;     FSMC_NORSRAMInit(&FSMC_InitStructure);}

.LCD读写操作

/***当RS=0时，表示读写REG**当RS=1时，表示读写RAM*//***写指令*//*加__inline为了优化代码,可以不需要 */__inline void lcd_write_index(void *arg,unsigned short int index){(*(volatile unsigned short int *)FSM_BANK_PSRAM_ADDR)=index; }/***写数据*/__inline void lcd_write_data(void *arg,unsigned short int data){//(0x1<  1<<(18+1)=0x80000(*(volatile unsigned short int *)(FSM_BANK_PSRAM_ADDR|0x80000))=data; }/***写寄存器*/void lcd_write_register(void *arg,unsigned short int index,unsigned short int data){  lcd_write_index(0,index);  lcd_write_data(0,data);}
