【双端口LVDS to MIPIDSI / CSI-2 with TTL 视频桥接芯片无，用于摄像机等，支持视频旋转功能】

1.描述

Lontium LT2911R是一款高性能双端口LVDS到MIPIDSI / CSI-2桥接芯片，在AP和移动显示面板或摄像机之间具有视频旋转功能。

LT2911R可以配置为具有可选De-SSC功能的单端口或双端口。桥接器对输入的LVDS数据进行反序列化，解码数据包，旋转视频并将已格式化的视频数据流转换为MIPI DSI / CSI-2发送器输出。

对于MIPI DSI / CSI-2输出，LT2911R具有一个单端口MIPI DSI或CSI-2发送器，该发送器具有1个高速时钟通道和1〜4个可配置的高速数据通道，其最大速度为1.8Gb / s / lane。可以支持高达7.2Gb / s的总带宽。LT2911R支持Non-Burst和Burst DSI / CSI数据传输，以及通过Lane-0的命令模式。而且，LT2911R可以配置为两个端口同时显示模式。

LT2911R采用先进的CMOS工艺制造，并以14mm x 14mm QFN128封装实现。该封装符合RoHS规范，规定工作温度范围为-40°C至+ 85°C。

2.功能

•双端口LVDS接收器

•MIPI发送器

•DDR3控制器

•其他

3.应用

•移动系统

•蜂窝手机

•数码相机

•数码摄像机

•平板电脑，笔记本电脑

•车载显示器和摄像系统

1. Description

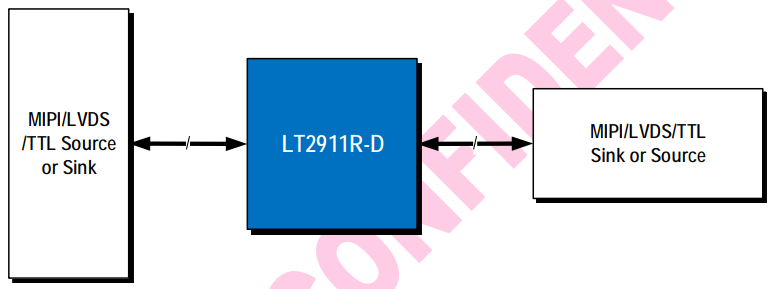

The Lontium LT2911R-D is a high performance convertor which interconvertible between MIPI DSI/CSI-2/Dual-Port LVDS and TTL. The LT2911R-D deserializes input MIPI/LVDS/TTL video data, decodes packets, rotates video, changes frame rate and converts the formatted video data stream to MIPI/LVDS/TTL transmitter output between AP and mobile display panel or camera.

The LT2911R-D is fabricated in advanced CMOS process and implemented in 9mm x 9mm QFN76 package. This package is RoHS compliant and specified to operate from -40°C to +85°C.

2. Features

• Dual-Port LVDS Transmitter

• MIPI Transmitter

• TTL Output

• Dual-Port LVDS Receiver

• TTL Input

• Single-Port MIPI Receiver

• Miscellaneous

3. Applications

• Mobile systems

• Cellular handsets

• Digital still cameras

• Digital video cameras

• Tablet PC, Notebook PC

• Car Display and Camera System
