【Java基础】之AWT,一篇文章搞懂awt(包含绘图)


🌈博客主页:强子的博客
📅 发文时间:2022.3.15
🎈 一定存在只有你才能做成的事
🌹 博主水平有限,如有错误,欢迎指正
欢迎给位👍收藏💎评论✉

Java awt

  • 👑👑 AWT
    • 📜📜Java AWT简介 (Introduction to Java AWT)
      • 🏮🏮层次结构 (Hierarchy)
    • 💐💐2.4 LayoutManage布局管理器
      • 小案例
    • 🌺🌺2.5 AWT中常用组件()
    • 🧨🧨乱码问题
    • 🎠🎠2.6 事件处理
      • 🎧🎧监听器案例
      • 菜单小案例
      • 🎃🎃绘图案例

👑👑 AWT

📜📜Java AWT简介 (Introduction to Java AWT)

Java AWT (Abstract Window Toolkit) package is a library used for designing graphical user interfaces.

Java AWT(抽象窗口工具包)软件包是用于设计图形用户界面的库。

It contains classes for placing various user intractable components and graphics. However, the components of this class are platform dependent. They are heavy and rely on the OS for their functioning.

它包含用于放置各种用户难以处理的组件和图形的类。 但是,此类的组件取决于平台。 它们很重,并且依靠OS来运行。

The AWT package has classes using which we can create TextBoxes, CheckBoxes, RadioButton, List, etc.

AWT包具有一些类,通过这些类可以创建TextBoxes , CheckBoxes , RadioButton , List等。

🏮🏮层次结构 (Hierarchy)


java.awt包提供了基本的GUI设计工具,主要包括组件(Component)、容器(Container)和布局管理器(LayoutManager); Java的图形用户界面的最基本组成部分是组件(Component),组件不能独立地显示出来,必须将组件放在一定的容器中才可以显示出来; 组件(Component)
类的部分重要的成员方法有:
getComponentAt(int x,int y) //获得坐标(x,y)上的组件对象 getFont() //获得组件的字体
paint(Grahics g) //绘制组件
repaint() //重新绘制组件
setVisible(Boolean b) //设置组件是否可见
Container是一个类,实际上是Component的子类,因此容器本身也是一个组件,具有组件的所有性质,但是它的主要功能是用来放置其他组件和容器;

2.3.2 常见API
Component作为基类,提供了如下常用的方法来设置组件的大小、位置、可见性等。
方法签名 方法功能
setLocation(int x, int y)
设置组件的位置。
setSize(int width, int reight)
设置组件的大小。
setBounds(int x, int y, int width, int height)
同时设置组件的位置、大小。
setVisible(Boolean b)
设置该组件的可见性。

Container作为容器根类,提供了如下方法来访问容器中的组件
方法签名 方法功能
Component add(Componen tcomp)
向容器中添加其他组件(该组件既可以是普通组件,也可以是容器),并返回被添加的组件。
Component getComponentAt(int x, int y)返回指定点的组件。
int getComponentCount():返回该容器内组件的数量。
Component[] getComponents()返回该容器内的所有组件。
2.3.3 容器演示

程序明明向 ScrollPane 容器中添加了 一个文本框和一个按钮,但只能看到 一个按钮,却看不到文本框 ,这是为什么 呢?这是因为ScrollPane 使用 BorderLayout 布局管理器的缘故,而 BorderLayout 导致了该容器中只有一个组件被显示出来。

💐💐2.4 LayoutManage布局管理器

之前,我们介绍了Component中有一个方法 setBounds()可以设置当前容器的位置和大小,但是我们需要明确一件事,如果我们手动的为组件设置位置和大小的话,就会造成程序的不通用性,例如:
Label label new = Label(“你好,世界”);
创建了一个lable组件,很多情况下,我们需要让lable组件的宽和“你好,世界”这个字符串自身的宽高一致,这种大小称为最佳大小。由于操作系统存在差异,例如在windows上,我们要达到这样的效果,需要把该Lable组件的宽和高分别设置为100px,20px,但是在Linux操作系统上,可能需要把Lable组件的宽和高分别设置为120px,24px,才能达到同样的效果。
如果要让我么的程序在不同的操作系统下,都有相同的使用体验,那么手动设置组件的位置和大小,无疑是一种灾难,因为有太多的组件,需要分别设置不同操作系统下的大小和位置。为了解决这个问题,Java提供了LayoutManager布局管理器,可以根据运行平台来自动调整组件大小,程序员不用再手动设置组件的大小和位置了,只需要为容器选择合适的布局管理器即可。

2.4.1 FlowLayout
在 FlowLayout布局管理器 中,组件像水流一样向某方向流动 (排列) ,遇到障碍(边界)就折回,重头开始排列在默认情况下,FlowLayout 布局管理器从左向右排列所有组件,遇到边界就会折回下一行重新开始。
构造方法 方法功能
FlowLayout()
使用默认的对齐方式及默认的垂直间距、水平间距创建FlowLayout布
局管理器。
FlowLayout(int align)
使用指定的对齐方式及默认的垂直间距、水平间距创建 FlowLayout 布局管理器。
FlowLayout(int align,int hgap,int vgap)
使用指定的对齐方式及指定的垂直问距、水平间距创建FlowLayout布局管理器。
FlowLayout 中组件的排列方向(从左向右、从右向左、从中间向两边等),该参数应该使用FlowLayout类的静态常

小案例

package java2.awt;import java.awt.*;public class WindowDome {    public static void main(String[] args) { Frame frame = new Frame("Panel"); frame.setLayout(new FlowLayout(FlowLayout.CENTER,30,20)); for (int i = 0; i < 100; i++) {     frame.add(new Button("按钮" + i)); }//用for循环创建100个按钮,可能会乱码,后面有解决方法// Panel panel = new Panel();// panel.add(new TextField("测试文本"));// panel.add(new Button("测试按钮"));// frame.add(panel);// frame.setBounds(200,200,500,300); frame.pack();//窗口最佳大小 frame.setVisible (true);//设为可见    }}

2.4.2 BorderLayout
BorderLayout将容器分为EAST、SOUTH、WEST、 NORTH、CENTER五个区域,普通组件可以被放置在这5 个区域的任意一个中。 BorderLayout布局 管理器的布局示意图如图所示。
NORTH

WEST CENTER EAST

​ SOUTH
当改变使用BorderLayout的容器大小时, NORTH、SOUTH和CENTER区域水平调整,而 EAST、 WEST和CENTER 区域垂直调整。使用BorderLayout有如下两个注意点:

  1. 当向使用 BorderLayout 布局管理器的容器中添加组件时 ,需要指定要添加到哪个区域中 。 如果没有指定添加到哪个区域中,则默认添加到中间区域中;
  2. 如果向同一个区域中添加多个组件时 ,后放入的组件会覆盖先放入的组件;
    构造方法 方法功能
    BorderLayout()
    使用默认的水平间距、垂直间距创建BorderLayout布局管理器。
    BorderLayout(int hgap,int vgap):
    使用指定的水平间距、垂直间距创建 BorderLayout 布局管理器。

2.4.3GridLayout
GridLayout 布局管理器将容器分割成纵横线分隔的网格 ,每个网格所占的区域大小相同。当向使用GridLayout 布局管理器的容器中添加组件时, 默认从左向右、 从上向下依次添加到每个网格中 。 与FlowLayout不同的是,放置在 GridLayout 布局管理器中的各组件的大小由组件所处的区域决定(每 个组件将自动占满整个区域)。
构造方法 方法功能
GridLayout(int rows,in t cols)
采用指定的行数、列数,以及默认的横向间距、纵向间距将容器 分
割成多个网格
GridLayout(int rows,int cols,int hgap,int vgap)
采用指定 的行数、列数 ,以及指定的横向间距、 纵向间距将容器
分割成多个网格。
案伤

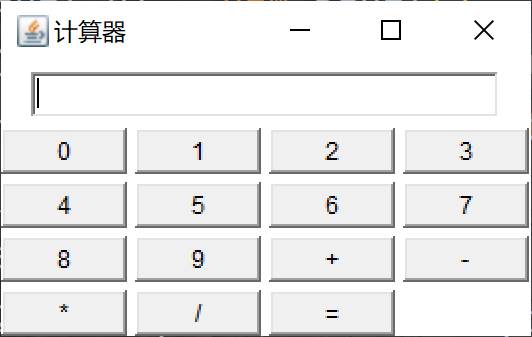

使用Frame+Panel,配合FlowLayout和GridLayout完成一个计算器效果。

import java.awt.*;public class Calculator {    public static void main(String[] args) { Frame frame = new Frame("计算器"); Panel p1 = new Panel(); p1.add(new TextField(30)); frame.add(p1,BorderLayout.NORTH); Panel p2 = new Panel(); p2.setLayout(new GridLayout(4,5,4,4)); for (int i = 0; i < 10; i++) {     p2.add(new Button(i + "")); } p2.add(new Button("+")); p2.add(new Button("-")); p2.add(new Button("*")); p2.add(new Button("/")); p2.add(new Button("=")); frame.add(p2); frame.pack(); frame.setVisible(true);    }}

效果
在这里插入图片描述

2.4.4GridBagLayout
了解即可,学完swing会有更强大的布局管理器
GridBagLayout 布局管理器的功能最强大,但也最复杂,与GridLayout布局管理器不同的是,在GridBagLayout 布局管理器中,一个组件可以跨越一个或多个网格 , 并可以设置各网格的大小互不相同,从而增加了布局的灵活性 。 当窗口的大小发生变化时 , GridBagLayout 布局管理器也可以准确地控制窗口各部分的拉
伸。

由于在GridBagLayout布局中,每个组件可以占用多个网格,此时,我们往容器中添加组件的时候,就需要具体的控制每个组件占用多少个网格,java提供的GridBagConstaints类,与特定的组件绑定,可以完成具体大小和跨越性的设置。
GridBagConstraints API:
成员变量 含义
gridx 设置受该对象控制的GUI组件左上角所在网格的横向索引
gridy 设置受该对象控制的GUI组件左上角所在网格的纵向索引

2.4.5 CardLayout
CardLayout 布局管理器以时间而非空间来管理它里面的组件,它将加入容器的所有组件看成一叠卡片(每个卡片其实就是一个组件),每次只有最上面的那个 Component 才可见。就好像一副扑克牌,它们叠在一起,每次只有最上面的一张扑克牌才可见.
方法名称 方法功能
CardLayout() 创建默认的 CardLayout 布局管理器。
CardLayout(int hgap,int vgap)通过指定卡片与容器左右边界的间距( hgap)、上下边界 Cvgap)的间距来创建 CardLayout 布局管理器
first(Container target) 显示target 容器中的第一张卡片.
last(Container target) 显示target 容器中的最后一张卡片.
previous(Container target) 显示target容器中的前一张卡片.
next(Container target) 显示target 容器中的后一张卡片.
show(Container taget,String name)显示 target 容器中指定名字的卡片.

使用Frame和Panel以及CardLayout完成下图中的效果,点击底部 按钮,切换卡片

2.4.6 BoxLayout
为了简化开发,SwingI引入了一个新的布局管理器:BoxLayout。BoxLayout可以在垂直和 水平两个方向上摆放GUI组件,BoxLayout 提供了如下一个简单的构造器:
方法名称 方法功能
BoxLayout(Container target, int axis)指定创建基于 target 容器的 BoxLayout 布局管理器,该布局管理器里的组件按axis 方向排列。其中 axis 有 BoxLayout.X_AXIS( 横向)和 BoxLayout.Y _AXIS (纵向)两个方向。

在java.swing包中,提供了一个新的容器Box,该容器的默认布局管理器就是BoxLayout,大多数情况下,使用Box容器去容纳多个GUI组件,然后再把Box容器作为一个组件,添加到其他的容器中,从而形成整体窗口布局。
方法名称 方法功能
static Box createHorizontalBox()
创建一个水平排列组件的 Box 容器。
static Box createVerticalBox()
创建一个垂直排列组件的 Box 容器。

通过之前的两个BoxLayout演示,我们会发现,被它管理的容器中的组件之间是没有间隔的,不是特别的美观,但之前学习的几种布局,组件之间都会有一些间距,那使用BoxLayout如何给组件设置间距呢?
其实很简单,我们只需要在原有的组件需要间隔的地方,添加间隔即可,而每个间隔可以是一个组件,只不过该组件没有内容,仅仅起到一种分隔的作用。
Box类中,提供了5个方便的静态方法来生成这些间隔组件:
方法名称 方法功能
static Component createHorizontalGlue()
创建一条水平 Glue (可在两个方向上同时拉伸的间距)
static Component createVerticalGlue()
创建一条垂直 Glue (可在两个方向上同时拉伸的间距 )
static Component createHorizontalStrut(int width)
创建一条指定宽度(宽度固定了,不能拉伸)的水平Strut (可在垂直方向上拉伸的间距)
static Component createVerticalStrut(int height)
创建一条指定高度(高度固定了,不能拉伸)的垂直Strut (可在水平方向上拉伸的间距)

🌺🌺2.5 AWT中常用组件()

2.5.1 基本组件
组件名 功能
Button 按钮
Canvas 用于绘图的画布
Checkbox复选框组件(也可当做单选框组件使用)
CheckboxGroup用于将多个Checkbox 组件组合成一组,一组Checkbox 组件将只有一个可以被选中,即全部变成单选框组件
Choice 下拉选择框
Frame 窗口 ,在 GUI 程序里通过该类创建窗口
Label 标签类,用于放置提示性文本
List 列表框组件,可以添加多项条目
Panel 不能单独存在基本容器类,必须放到其他容器中
Scrollbar 滑动条组件。如果需要用户输入位于某个范围的值 , 就可以使用滑动条组件 ,比如调色板中设置 RGB 的三个值所用的滑动条。当创建一个滑动条时,必须指定它的方向、初始值、 滑块的大小、最小值和最大值。
ScrollPane 带水平及垂直滚动条的容器组件
TextArea 多行文本域
TextField 单行文本框

2.5.2 对话框Dialog
2.5.2.1 Dialog
Dialog 是 Window 类的子类,是 一个容器类,属于特殊组件 .对话框是可以独立存在的顶级窗口,因此用法与普通窗口的用法几乎完全一样,但是使用对话框需要注意下面两点:
· 对话框通常依赖于其他窗口,就是通常需要有一个父窗口;
• 对话框有非模式(non-modal)和模式(modal)两种,当某个模式对话框被打开后,该模式对话框总是位于它的父窗口之上,在模式对话框被关闭之前,父窗口无法获得焦点。
方法名称
Dialog(Frame owner, String title, boolean modal)
方法功能:
创建一个对话框对象:

owner:当前对话框的父窗口

title:当前对话框的标题

modal:当前对话框是否是模式对话框,true/false

2.5.2.2FileDialog
Dialog 类还有一个子类:FileDialog ,它代表一个文件对话框,用于打开或者保存 文件,需要注意的是FileDialog无法指定模态或者非模态,这是因为 FileDialog 依赖于运行平台的实现,如果运行平台的文件对话框是模态的,那么 FileDialog 也是模态的;否则就是非模态的。
方法名称 方法功能
FileDialog(Frame parent,String title, int mode)
创建一个文件对话框:

parent:指定父窗口

title:对话框标题

mode:文件对话框类型,如果指定为FileDialog.LOAD,用于打开文件,如果指定为FileDialog.SAVE,用于保存文件

String getDirectory()获取被打开或保存文件的绝对路径
String getFile() 获取被打开或保存文件的文件名

🧨🧨乱码问题

import java.awt.*;import java.awt.event.*;public class MenuDome {    private Frame frame = new Frame("菜单");    MenuBar menuBar = new  MenuBar();    Menu fileMenu = new Menu("文件");    Menu editMenu = new Menu("编辑");    Menu formatMenu = new Menu("注释");    MenuItem auto = new MenuItem("自动换行");    MenuItem copy = new MenuItem("复制");    MenuItem paste = new MenuItem("粘贴");    MenuItem comment = new MenuItem("注释 ctrl + shift",new MenuShortcut(KeyEvent.VK_Q,true));    TextArea ta = new TextArea(4,60);    public void init(){ comment.addActionListener(new ActionListener() {     @Override     public void actionPerformed(ActionEvent e) {  ta.append("点击" + e.getActionCommand() + "\n");     } }); formatMenu.add(comment); editMenu.add(auto); editMenu.add(copy); editMenu.add(paste); editMenu.add(formatMenu); menuBar.add(fileMenu); menuBar.add(editMenu); frame.setMenuBar(menuBar); frame.add(ta); frame.addWindowListener(new WindowAdapter() {     @Override     public void windowClosing(WindowEvent e) {  System.exit(0);     } }); frame.pack(); frame.setVisible(true);    }    public static void main(String[] args) { new MenuDome().init();    }}

可以看到,此时菜单栏出现了乱码,别慌,只是编码问题
在这里插入图片描述
按图一步一步来编辑配置
1.在右上角选项栏找到编辑配置
在这里插入图片描述
2.在这里插入图片描述
3.在VM这一栏输入-Dfile.encoding=gbk
在这里插入图片描述
记得点应用和确定

🎠🎠2.6 事件处理

前面介绍了如何放置各种组件,从而得到了丰富多彩的图形界面,但这些界面还不能响应用户的任何操作。比如单击前面所有窗口右上角的"X"按钮,但窗口依然不会关闭。因为在 AWT 编程中 ,所有用户的操作,都必须都需要经过一套事件处理机制来完成,而 Frame 和组件本身并没有事件处理能力。
2.6.1 GUI事件处理机制
定义:当在某个组件上发生某些操作的时候,会自动的触发一段代码的执行。
在GUI事件处理机制中涉及到4个重要的概念需要理解:
事件源(Event Source):操作发生的场所,通常指某个组件,例如按钮、窗口等;
事件(Event):在事件源上发生的操作可以叫做事件,GUI会把事件都封装到一个Event对象中,如果需要知道该事件的详细信息,就可以通过Event对象来获取。
事件监听器(Event Listener):当在某个事件源上发生了某个事件,事件监听器就可以对这个事件进行处理。
注册监听:把某个事件监听器(A)通过某个事件(B)绑定到某个事件源©上,当在事件源C上发生了事件B之后,那么事件监听器A的代码就会自动执行。

2.6.2 GUI中常见事件和事件监听器
事件监听器必须实现事件监听器接口,AWT提供了大量的事件监听器接口用于实现不同类型的事件监听器,用于监听不同类型的事件。AWT中提供了丰富的事件类,用于封装不同组件上所发生的特定操作,AWT的事件类都是AWTEvent类的子类,AWTEvent是EventObject的子类。

2.6.2.1事件
AWT把事件分为了两大类:
1.低级事件:这类事件是基于某个特定动作的事件。比如进入、点击、拖放等动作的鼠标事件,再比如得到焦点和失去焦点等焦点事件。
事件 触发时机
ComponentEvent组件事件,当组件尺寸发生变化、位置发生移动、显示/隐藏状态发生改变时触发该事件。
ContainerEvent
容器事件,当容器里发生添加组件、删除组件时触发该事件。
WindowEvent窗口事件,当窗 口状态发生改变(如打开、关闭、最大化、最小化)时触发该事件。
FocusEvent
焦点事件,当组件得到焦点或失去焦点 时触发该事件 。
KeyEvent
键盘事件,当按键被按下、松开、单击时触发该事件。
MouseEvent
鼠标事件,当进行单击、按下、松开、移动鼠标等动作 时触发该事件。
*PaintEvent组件绘制事件,该事件是一个特殊的事件类型,当GUI组件调用 update/paint 方法来呈现自身时触发该事件,该事件并非专用于事件处理模型 。
2.高级事件:这类事件并不会基于某个特定动作,而是根据功能含义定义的事件。
事件 触发时机
ActionEvent动作事件,当按钮、菜单项被单击,在 TextField 中按 Enter键时触发
AjustmentEvent调节事件,在滑动条上移动滑块以调节数值时触发该事件。
ItemEvent选项事件,当用户选中某项,或取消选中某项时触发该事件。
TextEvent文本事件,当文本框、文本域里的文本发生改变时触发该事件。

2.6.2事件监听器
不同的事件需要使用不同的监听器监听,不同的监听器需要实现不同的监听器接口,当指定事件发生后,事件监听器就会调用所包含的事件处理器(实例方法)来处理事件。
事件类别 描述信息 监听器接口名
ActionEvent 激活组 ActionListener
ItemEvent 选择了某些项目ItemListener
MouseEvent 鼠标移动 MouseMotionListener
MouseEvent 鼠标点击等 MouseListener
KeyEvent 键盘输入 KeyListener
FocusEvent 组件收到或失去焦点FocusListener
AdjustmentEvent 移动了滚动条等组件AdjustmentListener
ComponentEvent对象移动缩放显示隐藏等ComponentListener
WindowEvent 窗口收到窗口级事件 WindowListener
ContainerEvent 容器中增加删除了组件ContainerListener
TextEvent 文本字段或文本区发生改变TextListener

🎧🎧监听器案例

将操作在运行款显示出来
在这里插入图片描述

import javax.swing.*;import java.awt.*;import java.awt.event.*;public class ListenDemo {    public static void main(String[] args) { Frame frame = new Frame(); TextField tf = new TextField(); Choice names = new Choice(); names.add("1"); names.add("2"); names.add("3"); frame.addWindowListener(new WindowAdapter() {     @Override     public void windowClosing(WindowEvent e) {  System.exit(0);     } }); tf.addTextListener(new TextListener() {     @Override     public void textValueChanged(TextEvent e) {  String text = tf.getText();  System.out.println("内容为" + text);     } }); names.addItemListener(new ItemListener() {     @Override     public void itemStateChanged(ItemEvent e) {  Object item = e.getItem();  System.out.println("当前选中" + item);     } });  frame.addContainerListener(new ContainerListener() {      @Override      public void componentAdded(ContainerEvent e) {   Component child = e.getChild();   System.out.println("选中" + child);      }      @Override      public void componentRemoved(ContainerEvent e) {      }  }); Box box = Box.createHorizontalBox(); box.add(names); box.add(tf); frame.add(box); frame.pack(); frame.setVisible(true);    }}

2.7 菜单组件
前面讲解了如果构建GUI界面,其实就是把一些GUI的组件,按照一定的布局放入到容器中展示就可以了。在实际开发中,除了主界面,还有一类比较重要的内容就是菜单相关组件,可以通过菜单相关组件很方便的使用特定的功能,在AWT中,菜单相关组件的使用和之前学习的组件是一模一样的,只需要把菜单条、菜单、菜单项组合
到一起,按照一定的布局,放入到容器中即可。

下表中给出常见的菜单相关组件:
菜单组件名称 功能
MenuBar 菜单条 ,菜单的容器。
Menu 菜单组件,菜单项的容器。它也是Menultem的子类,所以可作为菜单项使用
PopupMenu 上下文菜单组件(右键菜单组件)
Menultem 菜单项组件。
CheckboxMenultem 复选框菜单项组件
在这里插入图片描述

菜单相关组件使用:
1.准备菜单项组件,这些组件可以是Menultem及其子类对象
2.准备菜单组件Menu或者PopupMenu(右击弹出子菜单),把第一步中准备好的菜单项组件添加进来;
3.准备菜单条组件MenuBar,把第二步中准备好的菜单组件Menu添加进来;
4.把第三步中准备好的菜单条组件添加到窗口对象中显示。
小技巧:
1.如果要在某个菜单的菜单项之间添加分割线,那么只需要调用Menu的add(new Menultem(“-”) 即可。
2.如果要给某个菜单项关联快捷键功能,那么只需要在创建菜单项对象时设置即可,例如给菜单项关联ctrl+shift+Q 快捷键,只需要:new Menultem(“菜单项名字”,new MenuShortcut(KeyEvent.VK_Q,true);

菜单小案例

实现如下在这里插入图片描述

import java.awt.*;import java.awt.event.*;public class MenuDome {    private Frame frame = new Frame("菜单");    MenuBar menuBar = new  MenuBar();    Menu fileMenu = new Menu("文件");    Menu editMenu = new Menu("编辑");    Menu formatMenu = new Menu("注释");    MenuItem auto = new MenuItem("自动换行");    MenuItem copy = new MenuItem("复制");    MenuItem paste = new MenuItem("粘贴");    MenuItem comment = new MenuItem("注释 ctrl + shift",new MenuShortcut(KeyEvent.VK_Q,true));    TextArea ta = new TextArea(4,60);    public void init(){ comment.addActionListener(new ActionListener() {     @Override     public void actionPerformed(ActionEvent e) {  ta.append("点击" + e.getActionCommand() + "\n");     } }); formatMenu.add(comment); editMenu.add(auto); editMenu.add(copy); editMenu.add(paste); editMenu.add(formatMenu); menuBar.add(fileMenu); menuBar.add(editMenu); frame.setMenuBar(menuBar); frame.add(ta); frame.addWindowListener(new WindowAdapter() {     @Override     public void windowClosing(WindowEvent e) {  System.exit(0);     } }); frame.pack(); frame.setVisible(true);    }    public static void main(String[] args) { new MenuDome().init();    }}

2.8 绘图
很多程序如各种游戏都需要在窗口中绘制各种图形,除此之外,即使在开发JavaEE项目时, 有 时候也必须"动态"地向客户 端生成各种图形、图表,比如 图形验证码、统计图等,这都需要利用AWT的绘图功能。
2.8.1 组件绘图原理
之前我们已经学习过很多组件,例如Button、Frame、Checkbox等等,不同的组件,展示出来的图形都不一样,其实这些组件展示出来的图形,其本质就是用AWT的绘图来完成的。
在AWT中,真正提供绘图功能的是Graphics对象,那么Component组件和Graphics对象存在什么关系,才能让Component绘制自身图形呢?在Component类中,提供了下列三个方法来完成组件图形的绘制与刷新:
paint(Graphics g):绘制组件的外观;
update(Graphics g):内部调用paint方法,刷新组件外观;
repaint():调用update方法,刷新组件外观;

2.8.2 Graphics对象的使用
实际生活中如果需要画图,首先我们得准备一张纸,然后在拿一支画笔,配和一些颜色,就可以在纸上画出来各种各样的图形,例如圆圈、矩形等等。程序中绘图也一样,也需要画布,画笔,颜料等等。AWT中提供了Canvas类充当画布,提供了Graphics类来充当画笔,通过调用Graphics对象的setColor()方法可以给画笔设置颜色。
画图的步骤
1.自定义类,继承Canvas类,重写paint(Graphics g)方法完成画图;
2.在paint方法内部,真正开始画图之前调用Graphics对象的setColor()、setFont()等方法设置画笔的颜色、字体等属性;o
3.调用Graphics画笔的drawXxx()方法开始画图。

其实画图的核心就在于使用Graphics画笔在Canvas画布上画出什么颜色、什么样式的图形,所以核心在画笔上下表中列出了Graphics类中常用的一些方法:
有法名称 方法功能
setColor(Color c)设置颜色
setFont(Font font)设置字体
drawLine()绘制直线
drawRect()绘制矩形
drawRoundRect()绘制圆角矩形
drawOval()绘制椭圆形
drawPolygon()绘制多边形
drawArc()绘制圆弧
drawPolyline()绘制折线
fillRect()填充矩形区域
fillRoundRect()填充圆角矩形区域
fillOval()填充椭圆区域
fillPolygon()填充多边形区域
fillArc()填充圆弧对应的扇形区域
drawlmage()绘制位图

🎃🎃绘图案例

需求:编写一个窗口实现绘制矩形和圆形
在这里插入图片描述

package java2.awt;import java.awt.*;import java.awt.event.ActionEvent;import java.awt.event.ActionListener;import java.awt.event.WindowAdapter;import java.awt.event.WindowEvent;public class CanvasShape {    public final String RECT = "rect";    public final String OVAL = "oval"; private Frame frame = new Frame("绘图"); Button bRect = new Button("矩形");    Button bOval = new Button("椭圆");    private String shape = "";//判断形状    private class MyCanvas extends Canvas{ @Override//这里编写MyCanvas类继承Canvas类 public void paint(Graphics g) {//g就是画笔     if(shape.equals(RECT))     {  g.setColor(Color.BLUE);  g.drawRect(100,100,150,100);     }//图像的颜色位置坐标和长宽大小     else if(shape.equals(OVAL)){  g.setColor(Color.PINK);  g.drawOval(100,100,200,200);     } }    }    MyCanvas drawArea = new MyCanvas();//这相当于画布    public void init(){ bRect.addActionListener(new ActionListener() {//监听器来监听动作行为做出反应     @Override     public void actionPerformed(ActionEvent e) {  shape = RECT;  drawArea.repaint();     } }); bOval.addActionListener(new ActionListener() {     @Override     public void actionPerformed(ActionEvent e) {  shape = OVAL;  drawArea.repaint();     } }); Panel p = new Panel(); p.add(bOval); p.add(bRect); drawArea.setPreferredSize(new Dimension(300,300));//画布大小尺寸 frame.add(p,BorderLayout.SOUTH); frame.add(drawArea); frame.addWindowListener(new WindowAdapter() {//用于关闭窗口     @Override     public void windowClosing(WindowEvent e) {  System.exit(0);     } }); frame.pack(); frame.setVisible(true);    }    public static void main(String[] args) { new CanvasShape().init();    }}
