OpenHarmony-RK3568开发板操作梳理
本文主要介绍windows环境下RK3568开发板全流程操作梳理，供参考，含代码下载、版本编译、烧写、测试套编译、执行等操作梳理（注：除过烧写和用例执行，其他代码下载编译等都是在Ubuntu环境下操作，建议个人用户家目录下存放个人数据：工具安装、代码下载等），代码上库和hdc的相关命令操作等参考本人另一篇OpenHarmony-代码操作总结相关部分。
目录
一、板子组装
二、WSL2安装
三、获取源码
注册码云gitee账号
注册码云SSH公钥
安装git客户端和git-lfs并配置用户信息
安装repo工具
下载主干master分支源码
四、编译
编译环境准备
版本编译
daily构建版本或转测版本获取
五、烧写
正常烧写
变砖拯救
六、Hdc工具连接设备
七、 测试套编译和执行
测试套编译
用例执行
1.手动执行
2.xdevice自动执行
八、串口调试
写在前面可参考
PS：使用wsl2作为Windows下Ubuntu环境时提升代码编译等效率的几个点：
1.安装完wsl后，检查wsl的版本，确保是版本2（cmd执行wsl -l -v查看，如果不是，可通过wsl.exe -set-version Ubuntu-20.04 2转换成版本2）
2.wsl2安装完成后，切换软件源为国内软件源，可参考（亲测好用）Ubuntu20.04换阿里源（解决安装build-essential失败问题）_AnChenliang_1002的博客-CSDN博客
3.默认是安装在系统盘的，可安装完后迁移到非系统盘
4.OpenHarmony代码相关操作建议在wsl2个人用户家目录下操作
一、板子组装

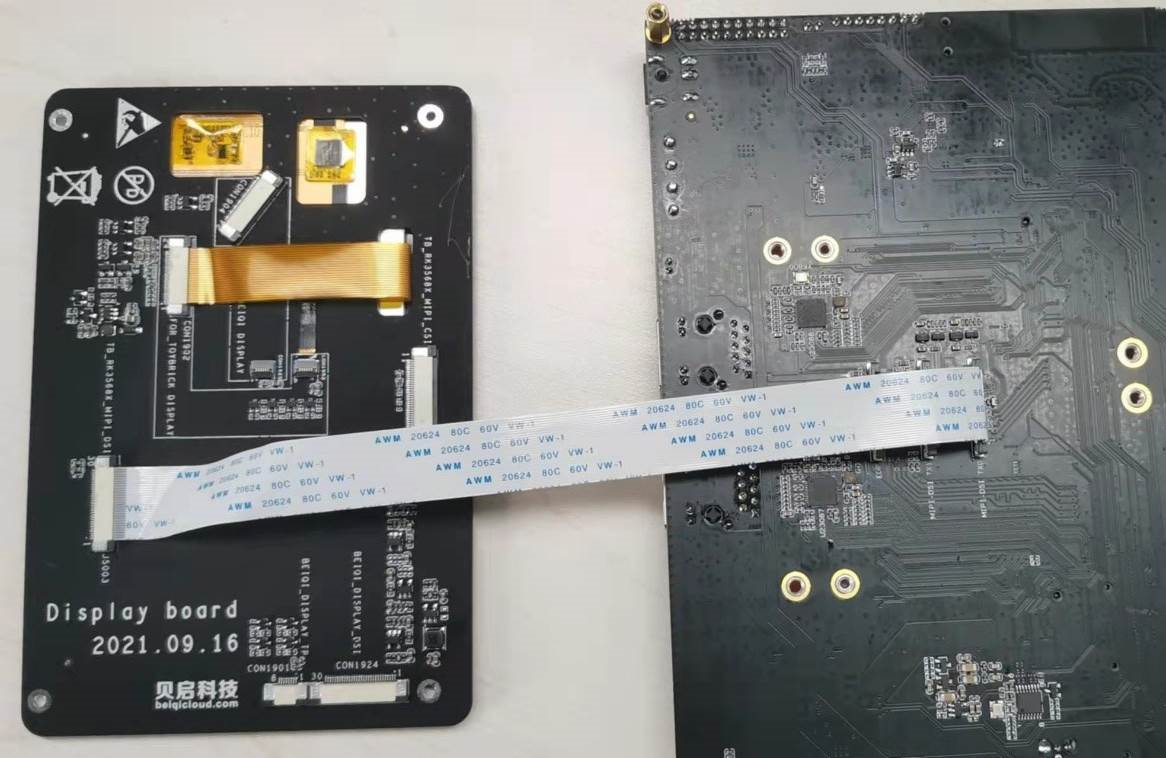

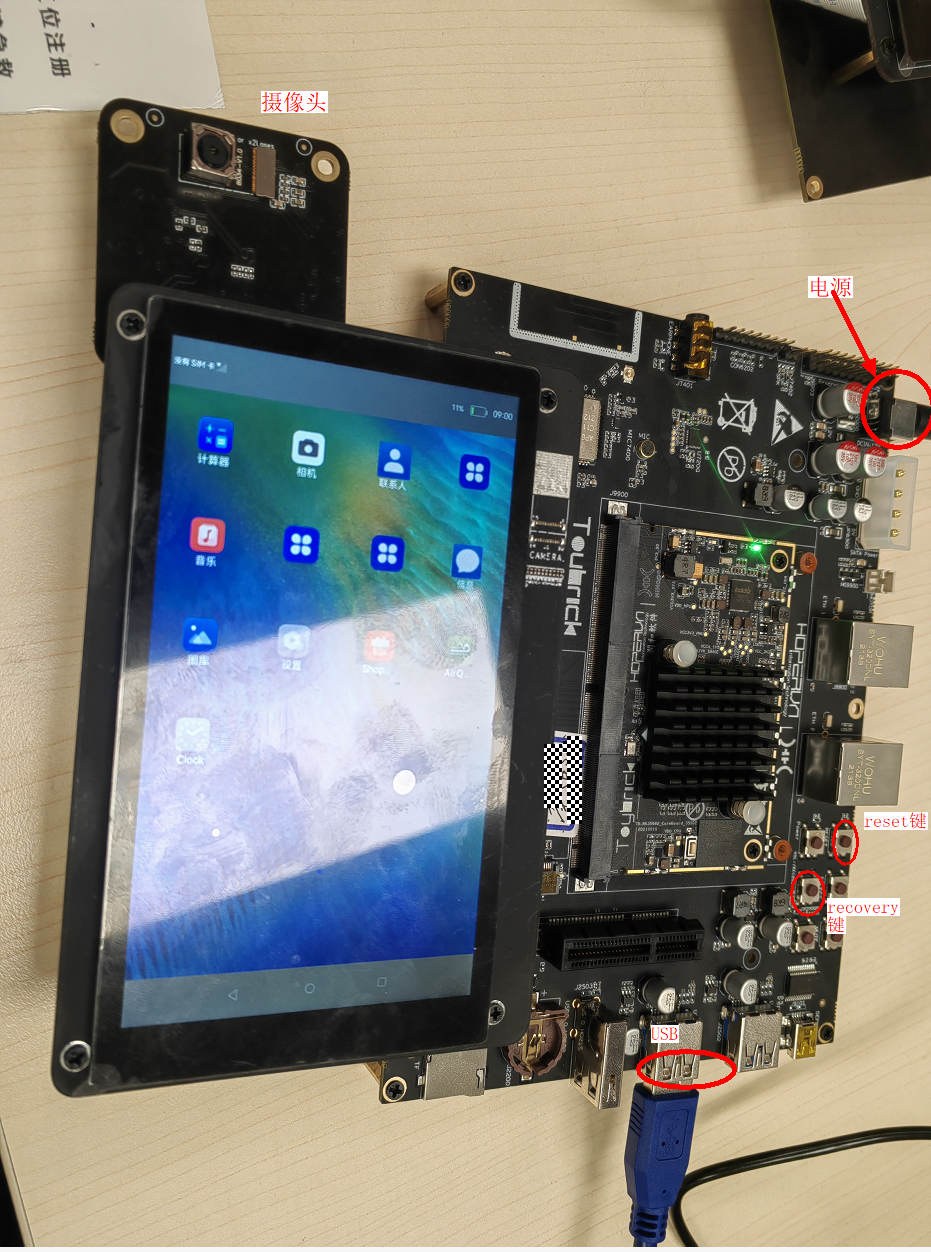

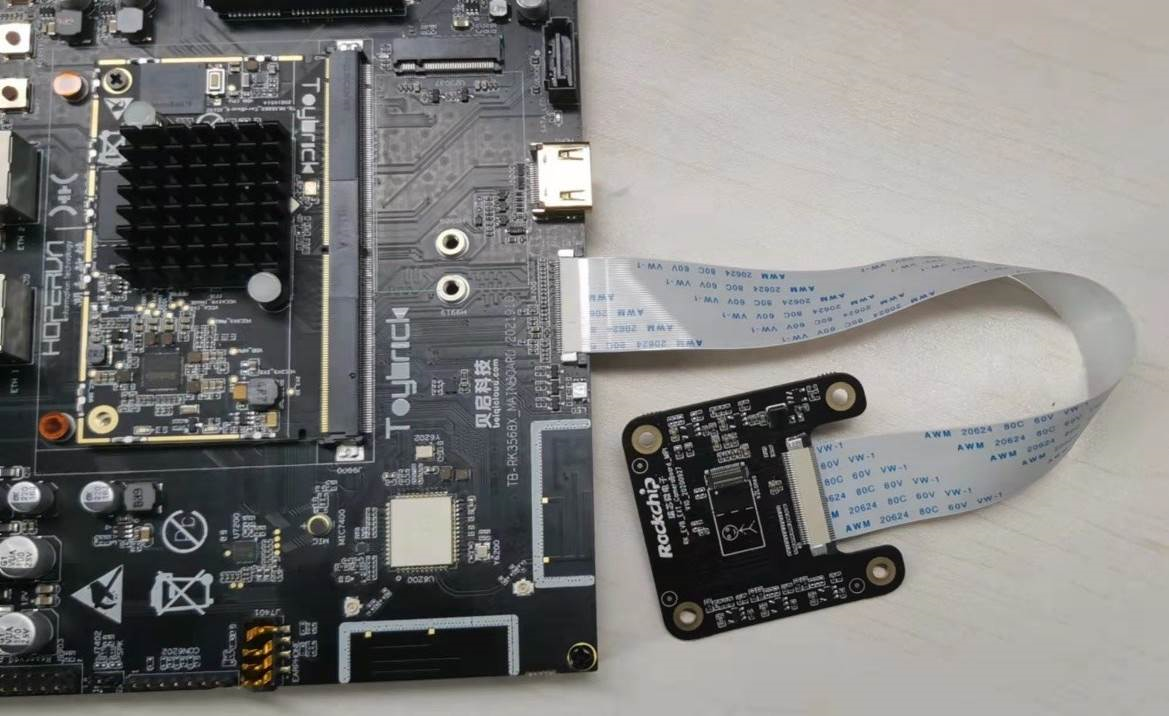

板子组装按照方便，使用安全组装即可，注意屏幕和摄像头的排线插的顺序，插反可能会导致屏幕不亮、摄像头不能用等情况。
二、WSL2安装
InsStep:
1.打开设置->安全和更新->开发者选项，选择为“开发人员模式”；
2.Win + R运行control appwiz.cpl指令,在启用或关闭Windows功能中勾选适用于Linux的Windows子系统和虚拟机平台两项启用，重启（注：没有虚拟机平台的，请升级Windows系统,Win10 版本号为 2004（内部版本19041或更高）,）；
3.以管理员身份打开PowerShell并运行：dism.exe /online /enable-feature /featurename:Microsoft-Windows-Subsystem-Linux /all /norestart 开启Windows子系统功能；
4.打开Microsoft Store搜索Ubuntu，安装Ubuntu20.04：
5.安装完直接打开，设置用户名和密码以及root用户密码：
6.将Ubuntu Shell环境修改为bash
执行sudo dpkg-reconfigure dash,选择No，将Ubuntu shell由dash修改为bash
如图，执行ls -l /bin/sh查看：
PS： root和个人用户密码忘记，修改可参考win10子系统 WSL如果root和其他用户的密码都忘记的修复方法 - Halo3224 - 博客园
7.python3环境
Ubuntu20已自带python3.8.5，执行sudo update-alternatives --install /usr/bin/python python /usr/bin/python3 150切换python3：
安装pip3
$ sudo apt-get -y update
$ sudo apt-get install python3-pip

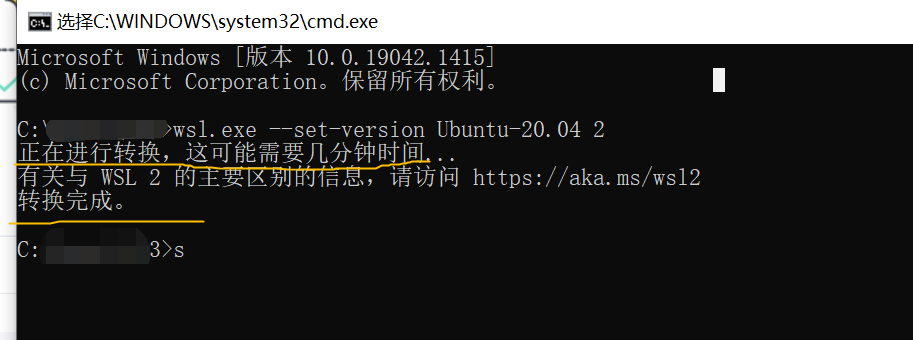

8.安装完成，用户账号设置好之后，打开命令行窗口执行wsl -l -v查看下wsl的版本(注：cmd,wsl找不到的请更新windows版本)，确保是wsl2,如果是版本1，可执行wsl.exe --set-version Ubuntu-20.04 2命令升级为版本2，执行后等待转换完成即可！！注意一定要是WSL2，如果是版本1，编译速度会慢几十倍！
PS：执行wsl.exe --set-version Ubuntu-20.04 2出现内核组件问题，先下载安装
wsl_update_x64.msi后，在执行切换命令，即可开始转换，等待转换完成即可。
9.wsl2迁移参考OpenHarmony代码操作总结wsl迁移部分
10.wsl2安装完成后，切换软件源为国内软件源:
s1:备份原来的源:cp -ra /etc/apt/sources.list /etc/apt/sources.list.bak
s2: 将源换成阿里源:sudo gedit /etc/apt/sources.list,将里面的内容清空，把下面的内容复制进去，保存退出
deb http://mirrors.aliyun.com/ubuntu/ focal main restricted universe multiverse
deb-src http://mirrors.aliyun.com/ubuntu/ focal main restricted universe multiverse
deb http://mirrors.aliyun.com/ubuntu/ focal-security main restricted universe multiverse
deb-src http://mirrors.aliyun.com/ubuntu/ focal-security main restricted universe multiverse
deb http://mirrors.aliyun.com/ubuntu/ focal-updates main restricted universe multiverse
deb-src http://mirrors.aliyun.com/ubuntu/ focal-updates main restricted universe multiverse
deb http://mirrors.aliyun.com/ubuntu/ focal-proposed main restricted universe multiverse
deb-src http://mirrors.aliyun.com/ubuntu/ focal-proposed main restricted universe multiverse
deb http://mirrors.aliyun.com/ubuntu/ focal-backports main restricted universe multiverse
deb-src http://mirrors.aliyun.com/ubuntu/ focal-backports main restricted universe multiverse
s3: 更新缓存和升级:
sudo apt-get update
sudo apt-get upgrade
PS:按上述步骤切换软件源后可解决一Ubuntu20.04一些依赖工具安装失败的问题
11.WSL映射到本地
如图：
本地方便查看
三、获取源码
代码初次下载需要做一些前期准备工作：主要有码云gitee账号注册、添加码云SSH公钥、安装git和git-lfs、配置用户信息、repo工具安装
注册码云gitee账号

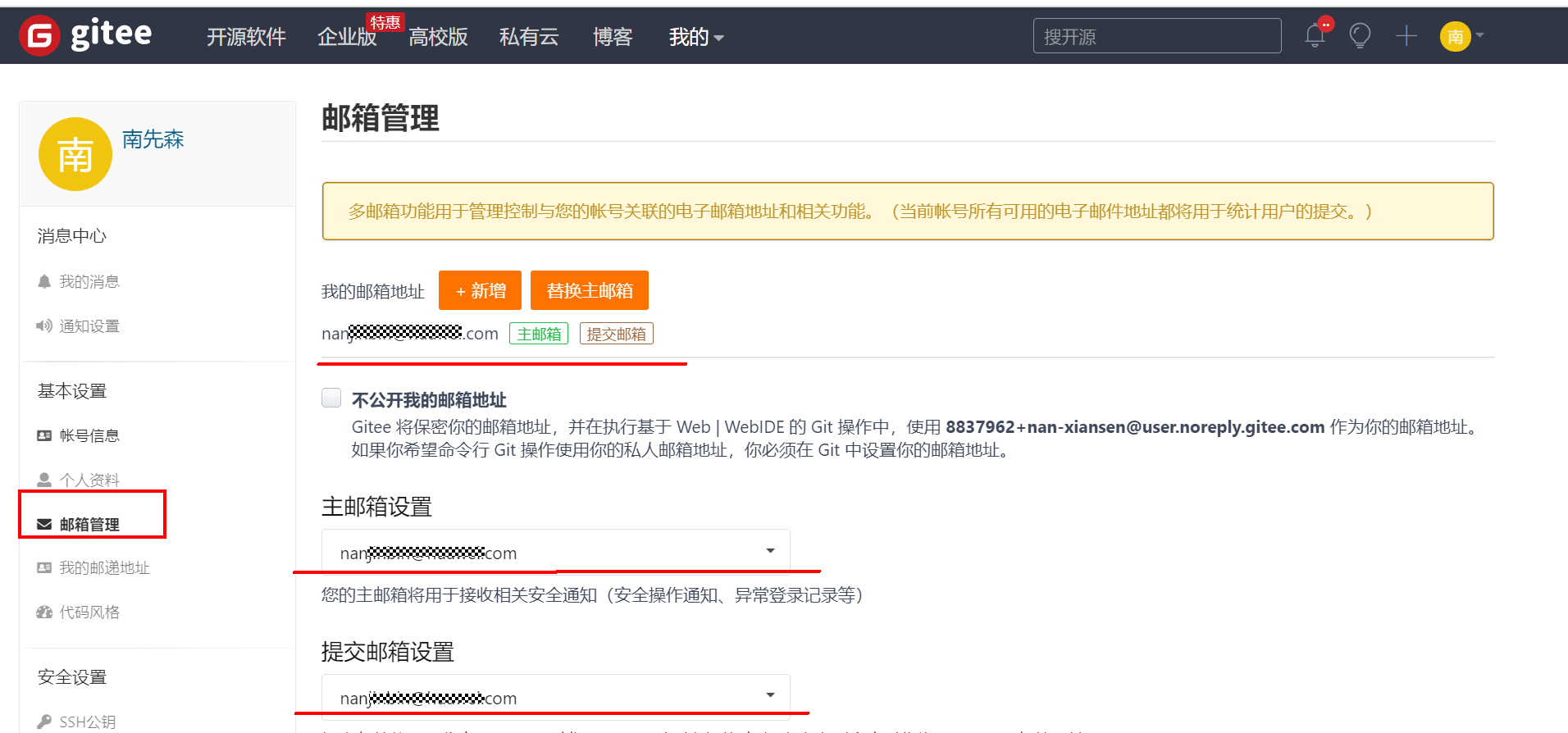

电话号码注册即可，并添加工作邮箱为主邮箱，如图：
注册码云SSH公钥
参考码云 生成/添加SSH公钥

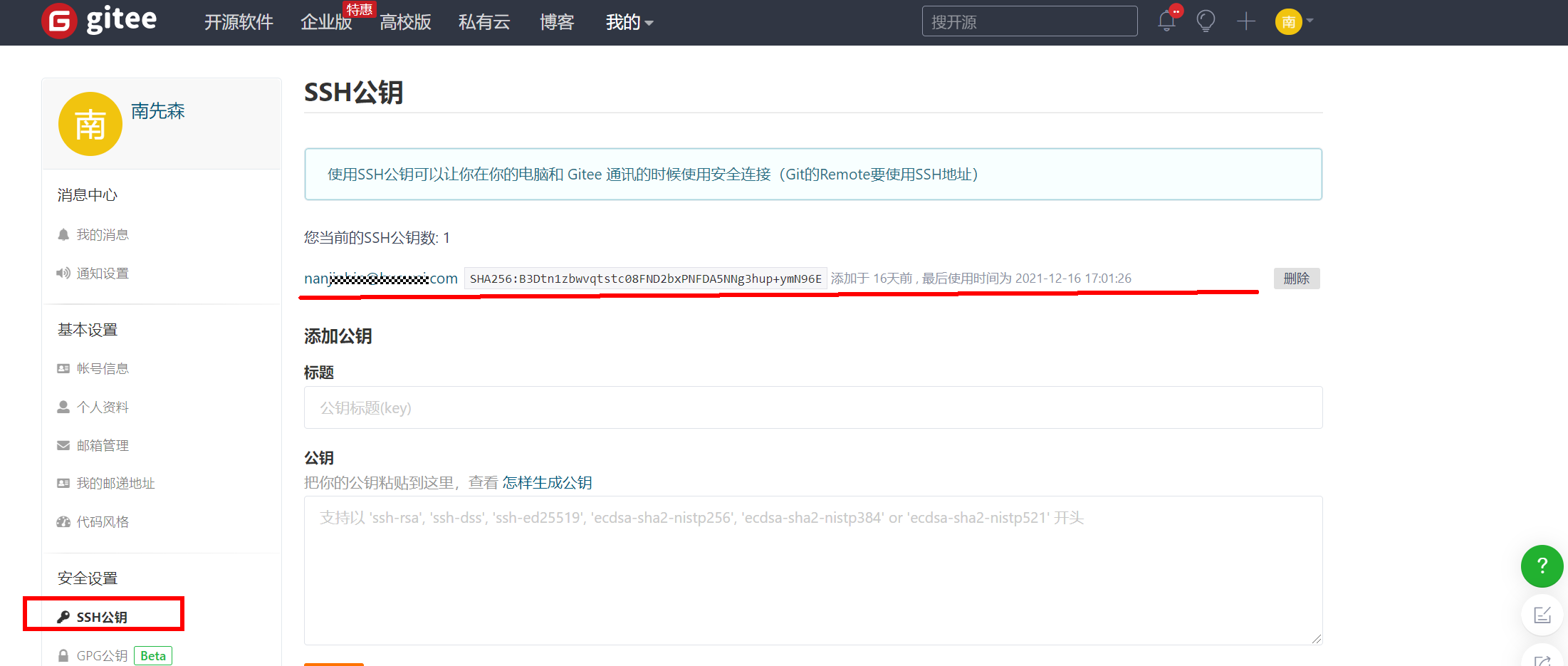

如图：
如图，检测公钥是否添加成功：
安装git客户端和git-lfs并配置用户信息
安装git客户端
执行：
sudo apt install git-all
安装git-lfs
依次执行以下命令：
curl -s https://packagecloud.io/install/repositories/github/git-lfs/script.deb.sh | sudo bash
sudo apt-get install git-lfs
git lfs install
配置用户信息
git config --global user.name "yourname"
git config --global user.email "your-email-address"
git config --global credential.helper store
安装repo工具
安装码云repo工具，由于权限可切换到root用户下安装，安装后再切换个人用户目录操作既可：
执行：
curl https://gitee.com/oschina/repo/raw/fork_flow/repo-py3 > /usr/local/bin/repo
chmod a+x /usr/local/bin/repo
pip3 install -i https://pypi.tuna.tsinghua.edu.cn/simple requests
下载主干master分支源码
repo init -u git@gitee.com:openharmony/manifest.git -b master --no-repo-verify
repo sync -c

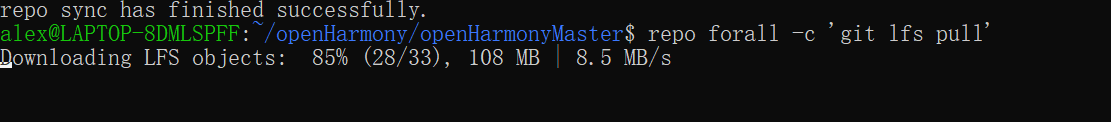

repo forall -c 'git lfs pull'
ps:git lfs

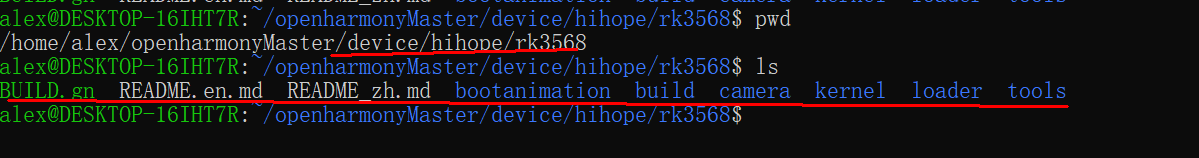

rk3568对应仓库
device/hihope/rk3568
四、编译
代码下载后初次编译需要做一些前期准备工作：主要有依赖工具安装、预编译
编译环境准备
S1:安装依赖工具

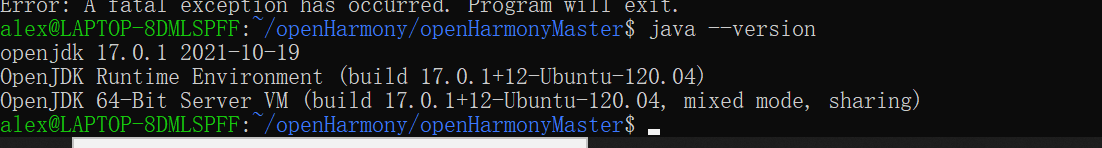

sudo apt-get update && sudo apt-get install binutils git git-lfs gnupg flex bison gperf build-essential zip curl zlib1g-dev gcc-multilib g++-multilib libc6-dev-i386 lib32ncurses5-dev x11proto-core-dev libx11-dev genext2fs liblz4-tool libssl-dev libtinfo5 lib32z1-dev ccache libgl1-mesa-dev libxml2-utils xsltproc unzip m4 bc gnutls-bin python3.8 python3-pip rubyS2:执行java --version看是否有java的环境，没有的话安装下

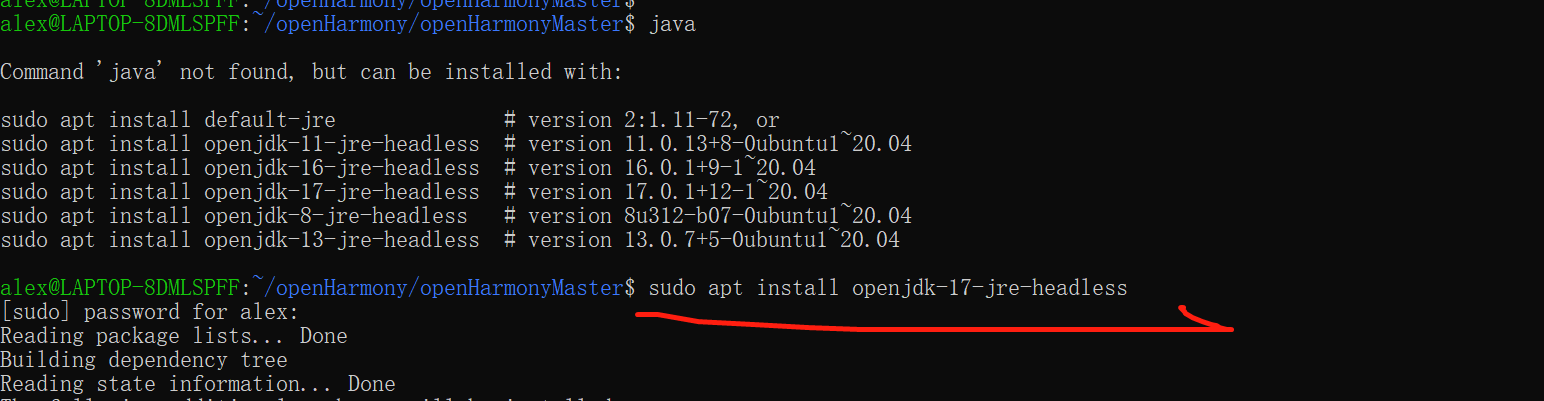

sudo apt install openjdk-17-jre-headless如图：
S3:执行prebuilts,在源码根目录下执行，安装编译器及二进制工具
bash build/prebuilts_download.sh版本编译
进入源码根目录，执行：
./build.sh --product-name rk3568 --ccache编译结果

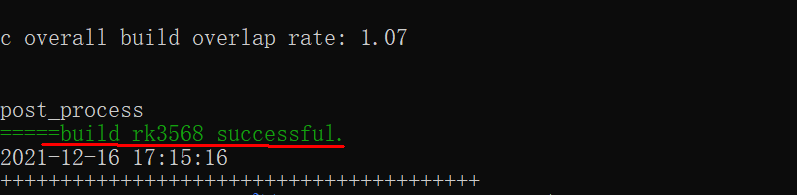

编译完成后，log显示如下：

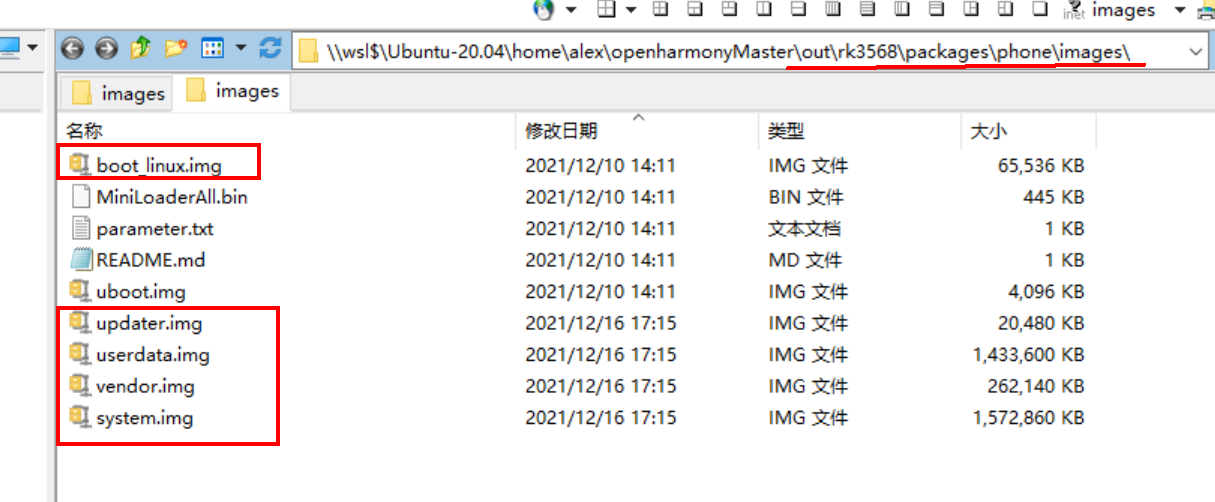

镜像路径：\out\rk3568\packages\phone\images\
daily构建版本或转测版本获取

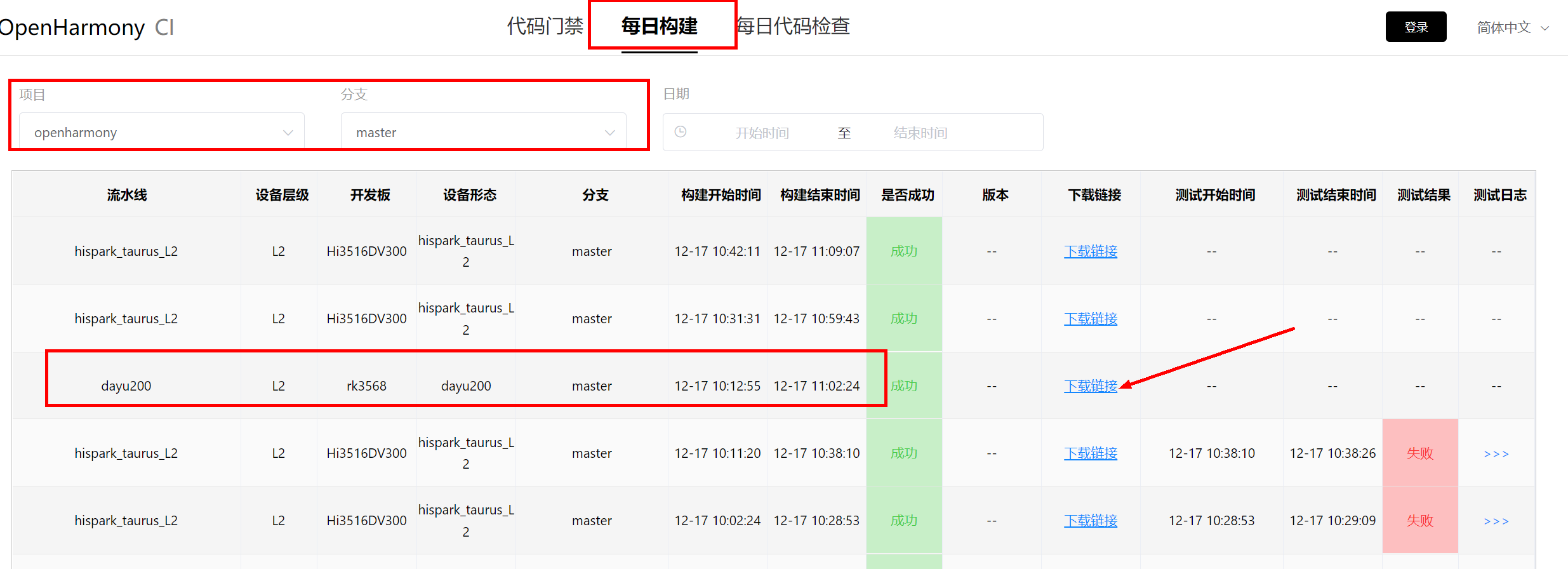

daily构建版本
http://ci.openharmony.cn/dailybuilds

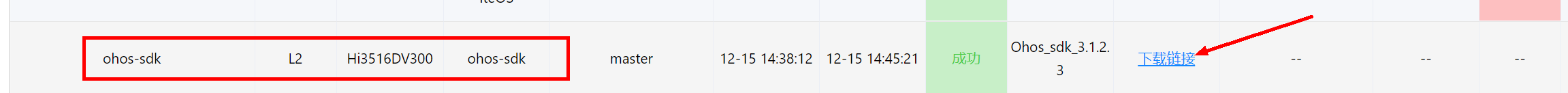

PS：hdc工具除过自己本地编译，也可以从流水线构建本下载：

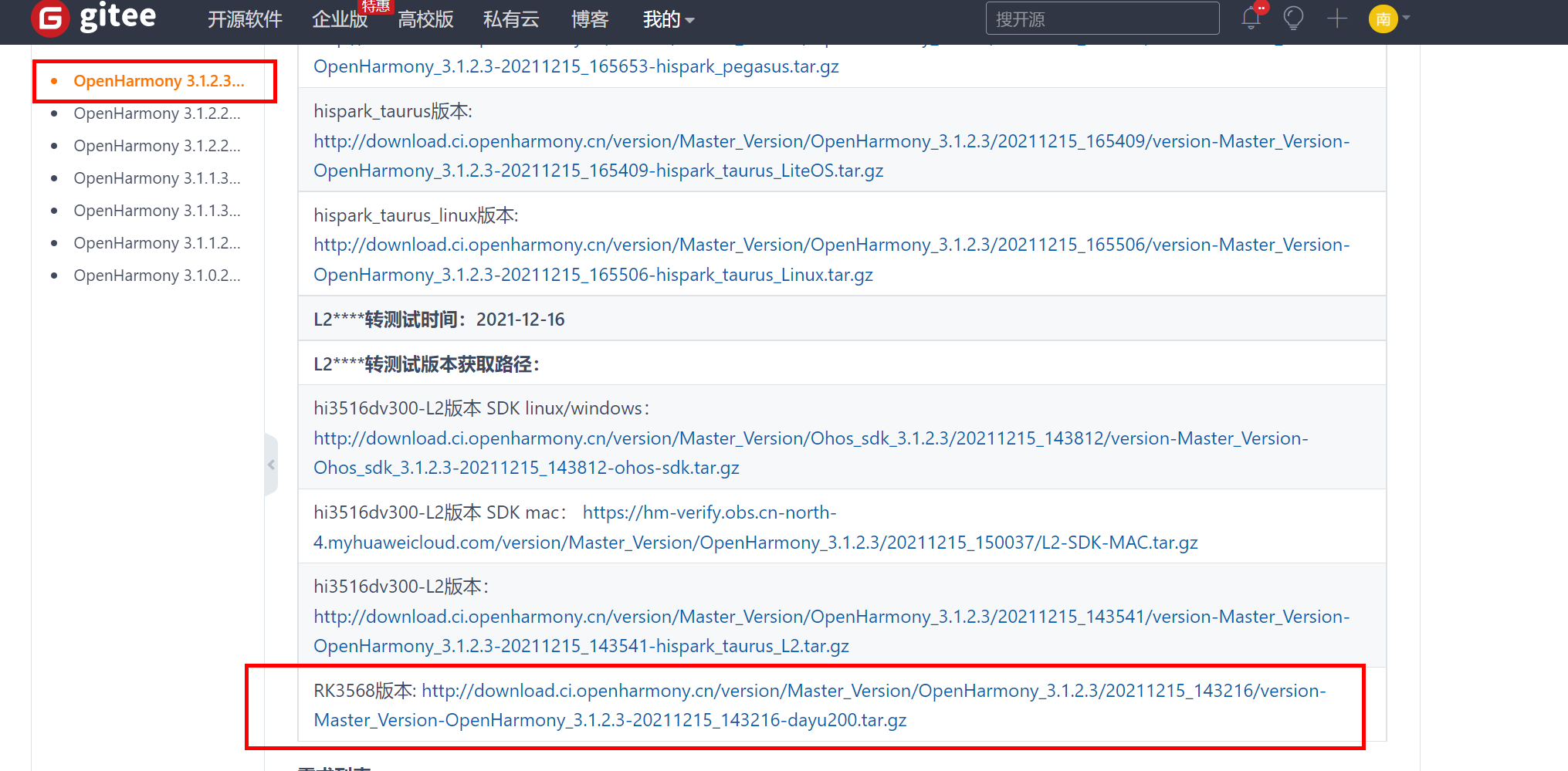

转测版本
Release-Testing-Version.md · OpenHarmony-SIG/oh-inner-release-management - Gitee.com
五、烧写
烧写所需驱动和工具获取
usb驱动安装
双击windows\DriverAssitant\DriverInstall.exe安装usb驱动
正常烧写
烧写

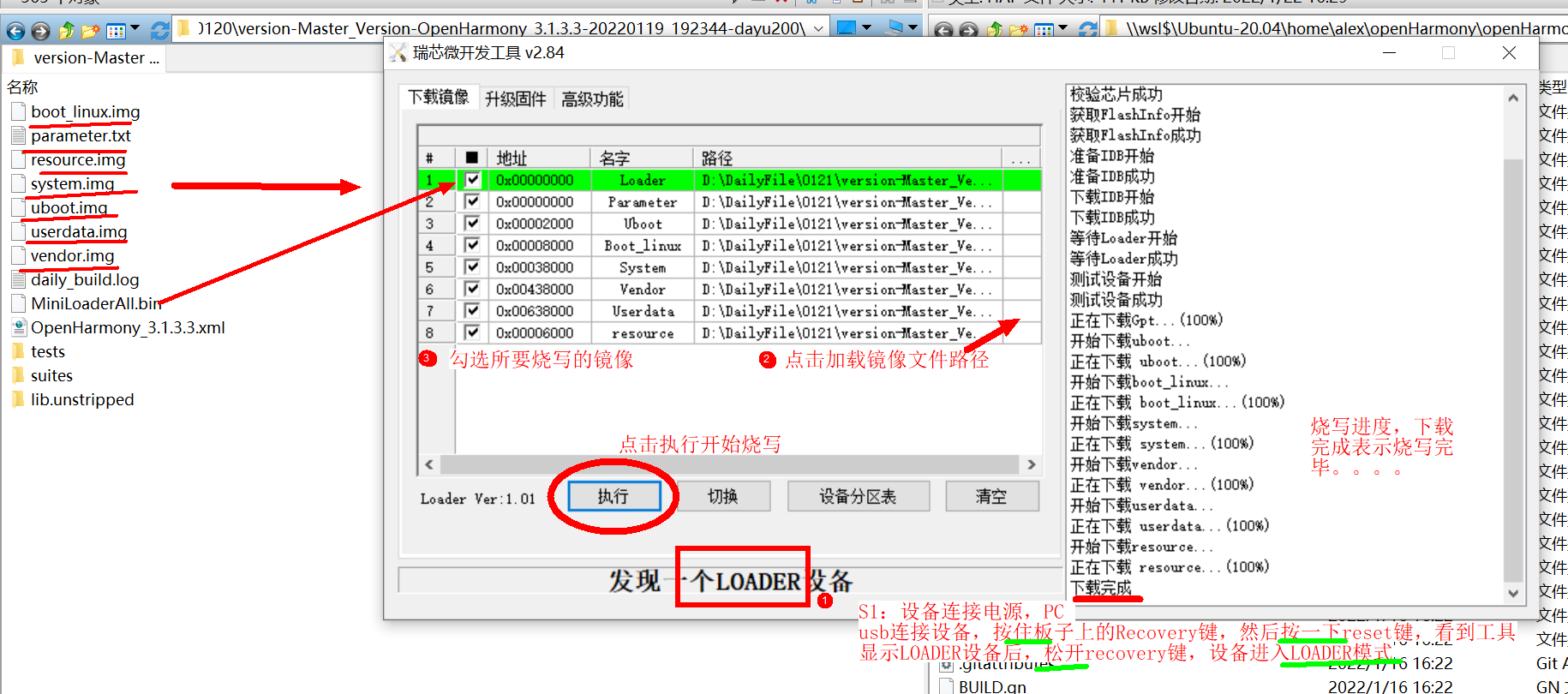

双击\windows\RKDevTool.exe打开烧写工具，工具界面击烧写步骤如图所示：
MASKROM模式和LOADER模式两种模式下可供烧写，推荐LOADER模式烧写，非必要不使用MASKROM按键操作烧写。
LOADER模式烧写：板子上电状态，PC usb线连接板子，先按住板子上的Recovery键，然后按一下reset键，待工具界面显示LOADER设备后，松开Recovery键，设备进入loader模式，点击执行开始烧写，如图：
MASKROM模式烧写： 设备断开电源状态，PC usb线连接设备，先按住板子上的MASKROM按键，设备上电，待工具界面显示MASKROM设备后，松开MASKROM键，系统进入MASKROM模式，点击执行开始烧写，具体步骤截图与上图一样（注：MASKROM模式烧写，需勾选Loader下载项）。
变砖拯救
烧写时由于烧写不当，比如uboot文件烧错等，导致烧写工具MASKROM和Loader模式都发现不了设备，设备无法启动的情况下，可按照如下操作进行烧写：

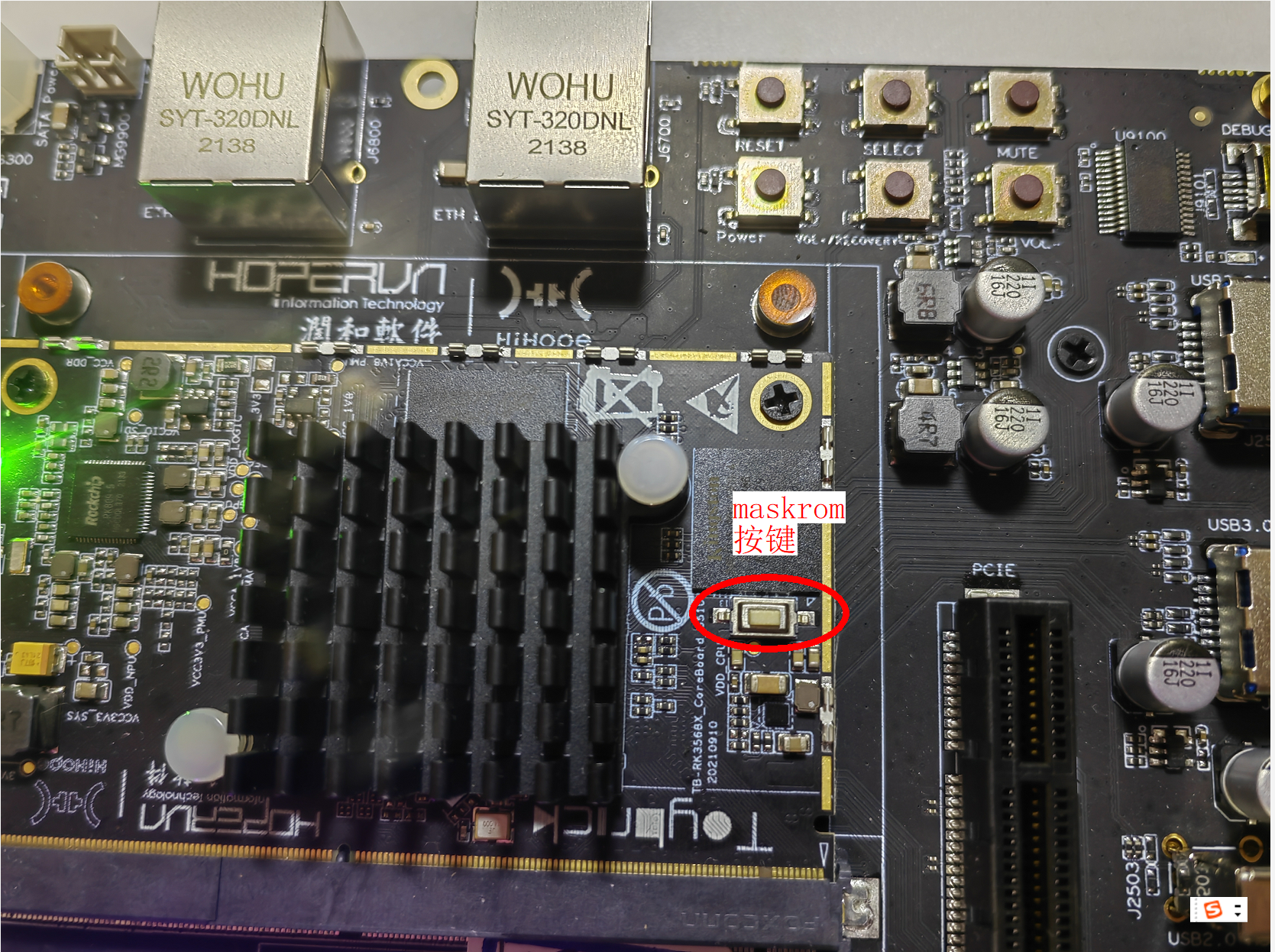

Windows下，设备连接电源状态，PC连接设备（通过USB），同时按住reset 键maskrom 按键，然后先松开reset键，待工具界面显示MASKROM设备后，再松开MASKROM键，设备进入MASKROM模式，勾选Loader，MASKROM模式下点击执行开始烧写即可。

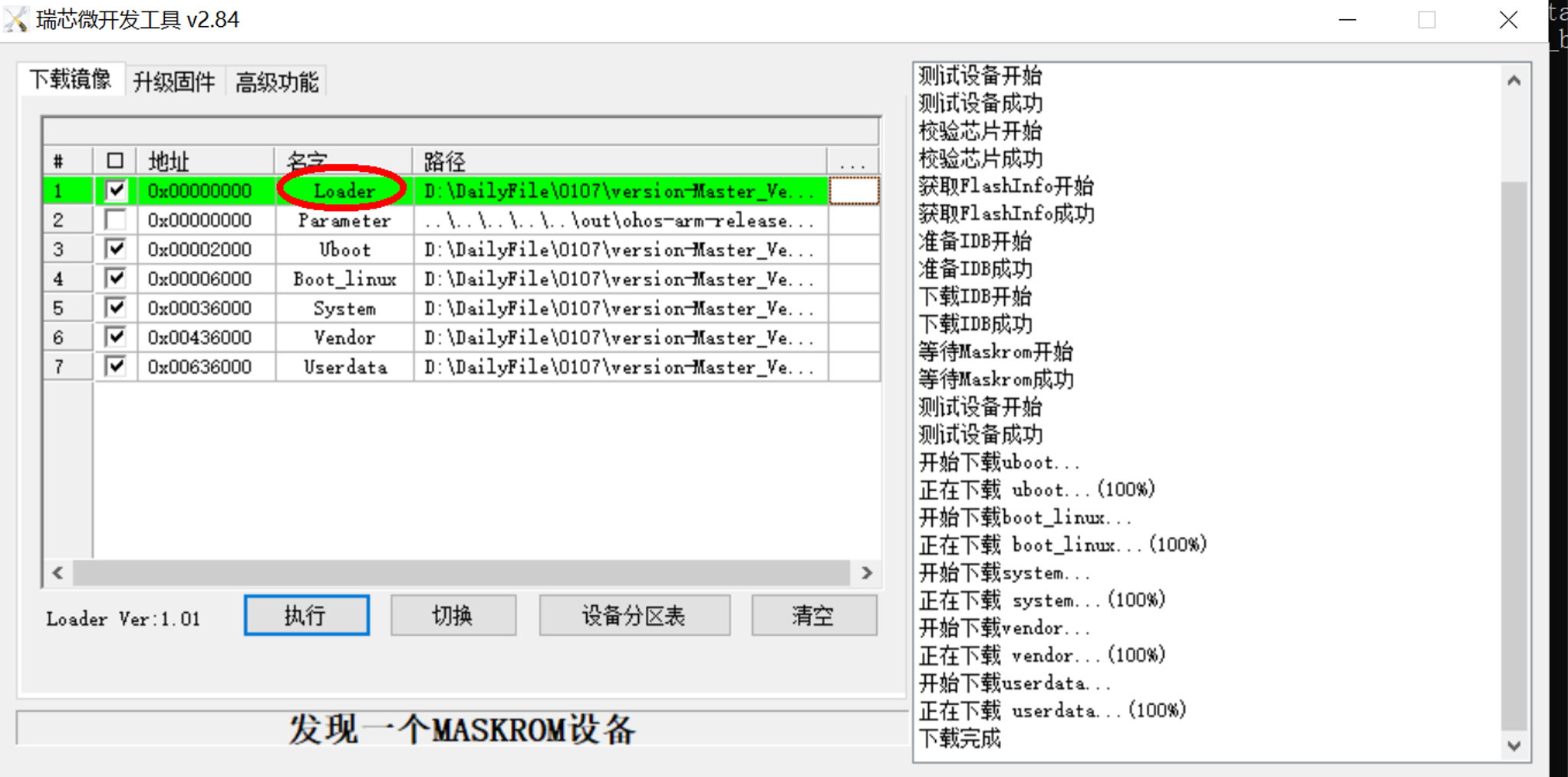

如图：沟通Loader下载项，MASKROM模式开始烧写：
PS：MaskRom 模式是设备变砖的最后一条防线。强行进入 MaskRom 涉及硬件操作，有一定风险，因此仅在设备进入不了 Loader 模式的情况下，方可尝试 MaskRom 模式。进入 MaskRom 的原理是人为的把 EMMC 的数据脚与地线短接，系统会认为 EMMC 数据出错，从而清除 EMMC 数据。
参考MaskRom模式 — Firefly Wiki
六、Hdc工具连接设备

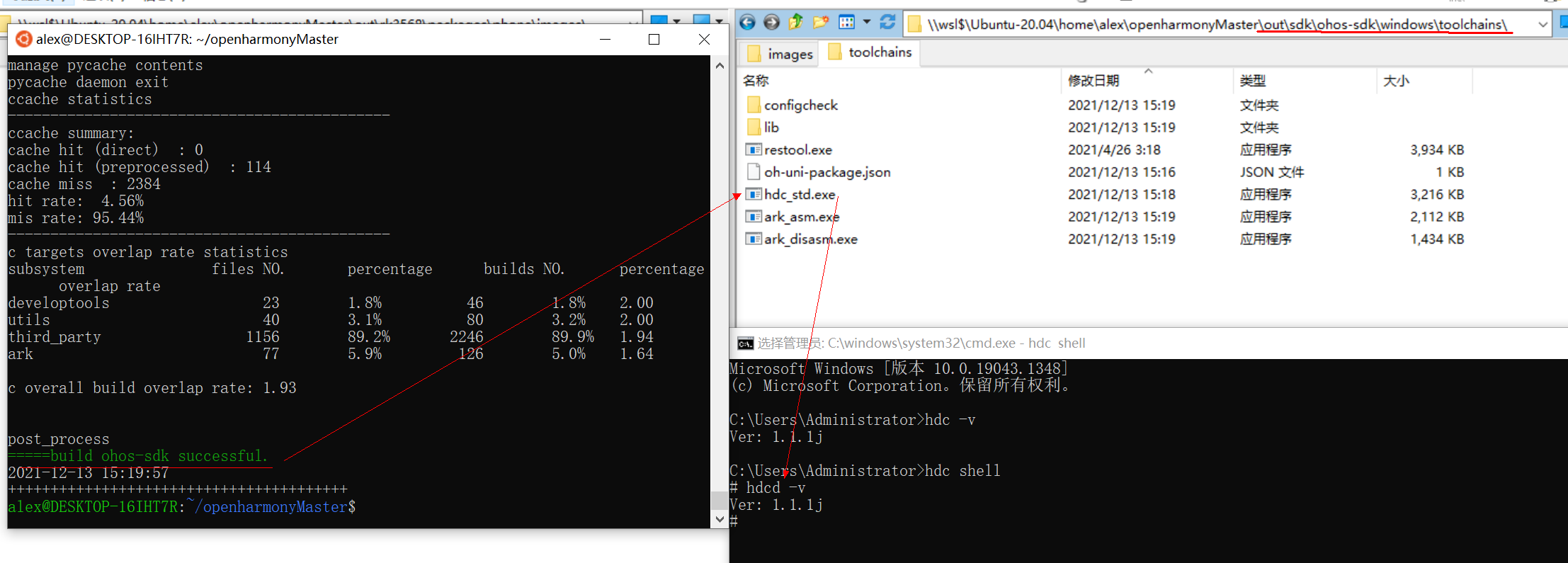

hdc的版本和设备版本保持一致，可自己编译最新hdc工具：源码根目录执行./build.sh --product-name ohos-sdk --ccache,直接copy到本地路径（可将hdc_std.exe改为hdc.exe方便点）加入环境变量，如图：
七、 测试套编译和执行
测试套编译
到/test/xts/acts目录下执行./build.sh product_name=rk3568 system_size=standard target_subsystem=××××可编译单个子系统测试套

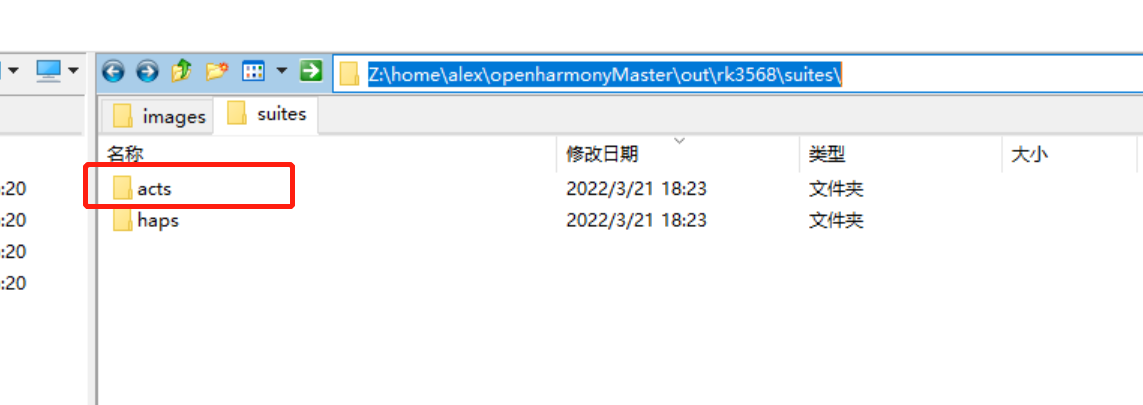

编译结果查看：/out/rk3568/suites/acts/
用例执行
编译生成的可执行文件（C++用例等）和hap包（js用例等）在testcases目录下，用例执行可以将可执行文件或hap包通过hdc send到设备制定目录，通过./***或aa start的方式执行，也可以连接设备后，将编译生成的acts文件夹coay到Windows本地，cmd命令行进入acts目录，运行run.bat，然后执行run acts的方式开始执行用例，用例执行的报告和log会在acts目录下生成。
PS：运行run.bat依赖于编译生成的tools文件夹下的工具，tools文件夹如果为空，请检查编译工具是否安装全。
举个例子
1.手动执行
以本地手动执行js测试用例为例，ps：安装到设备上的应用信息，可通过bm dump -命令查看，比如应用包名，应用Mainability等，C++用例直接将可执行文件send到设备指定目录，chmod权限后，./***执行即可。
如图：

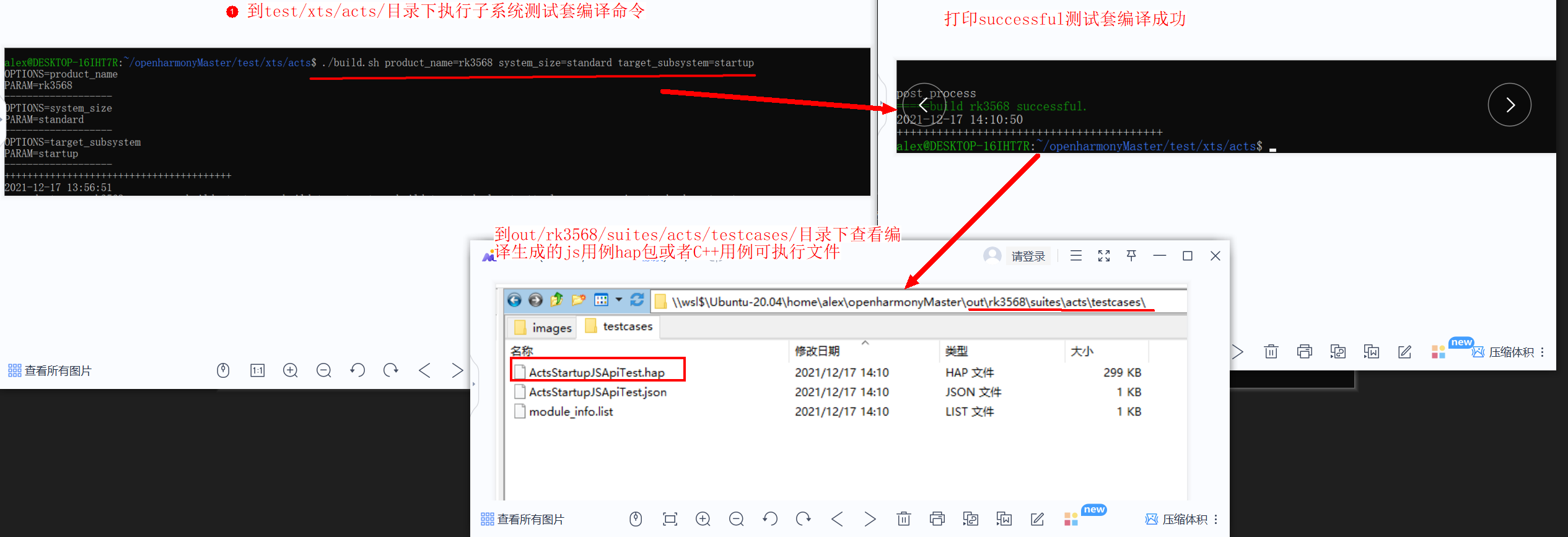

S1：子系统测试套编译
S2：hap安装

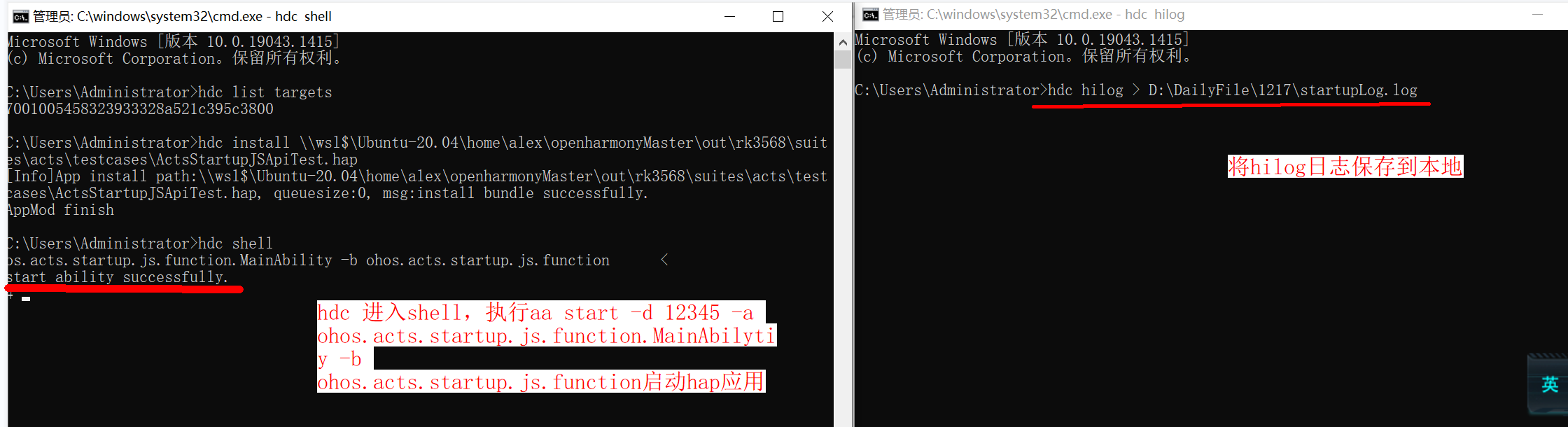

S3:启动应用执行测试用例，并将hilog日志保存到本地方便产看

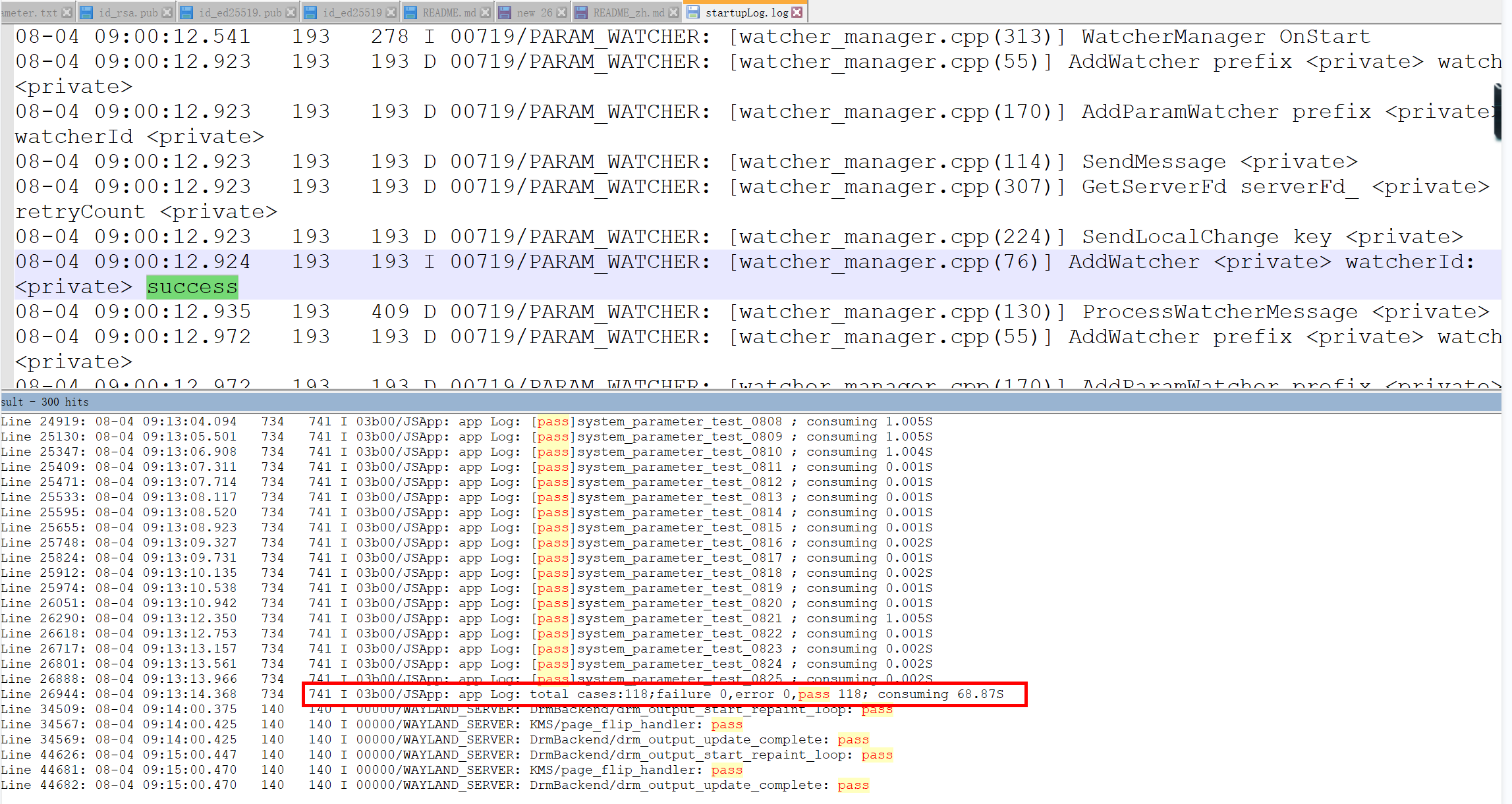

日志查看：
2.xdevice自动执行

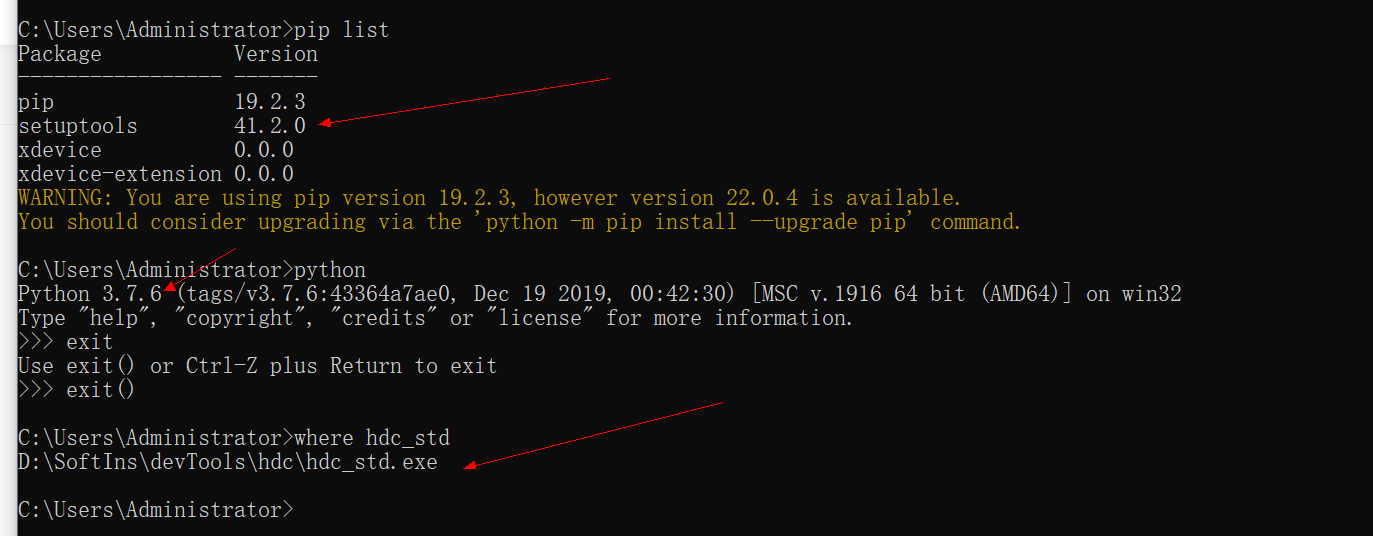

本地环境需求：python（最好python3.7）、安装pthon依赖包setuptools,最新版本的hdc_std,并将hdc_std.ext的路径加入到环境变量path中；
1>.将测试套编译生生成\out\rk3568\suites\目录下的acts文件夹copy到本地任意目录方便执行
2>.cmd进入acts所在目录运行acts目录下的run.bat脚本：

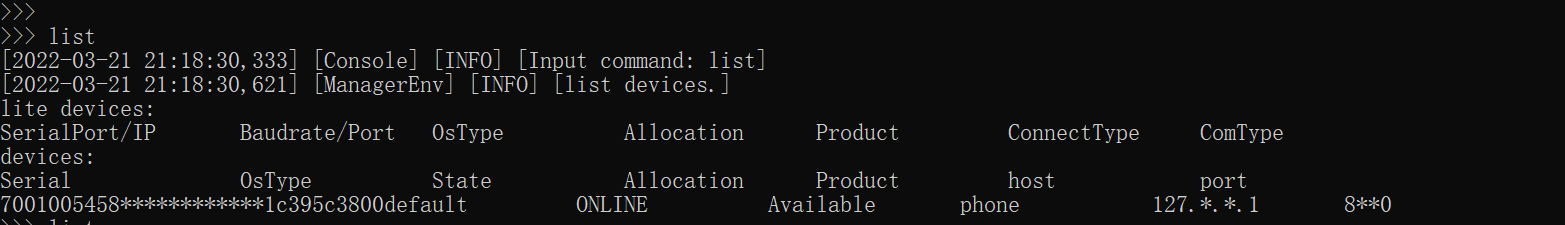

ps:可执行list查看本地设备是否连接成功：
3>.执行run acts即可自动化开始全量执行acts目录下所有的用例并完成执行报告解析以及日志收集等：
ps:按模块执行(具体模块可以查看\acts\testcases)：run –l ActsResourcescheduleReminderAgentTest

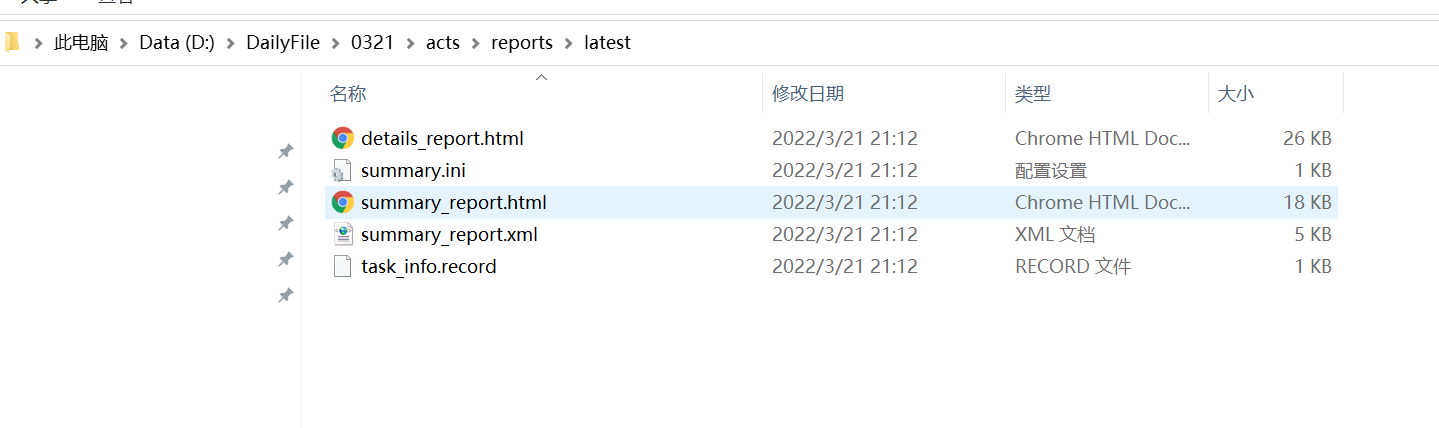

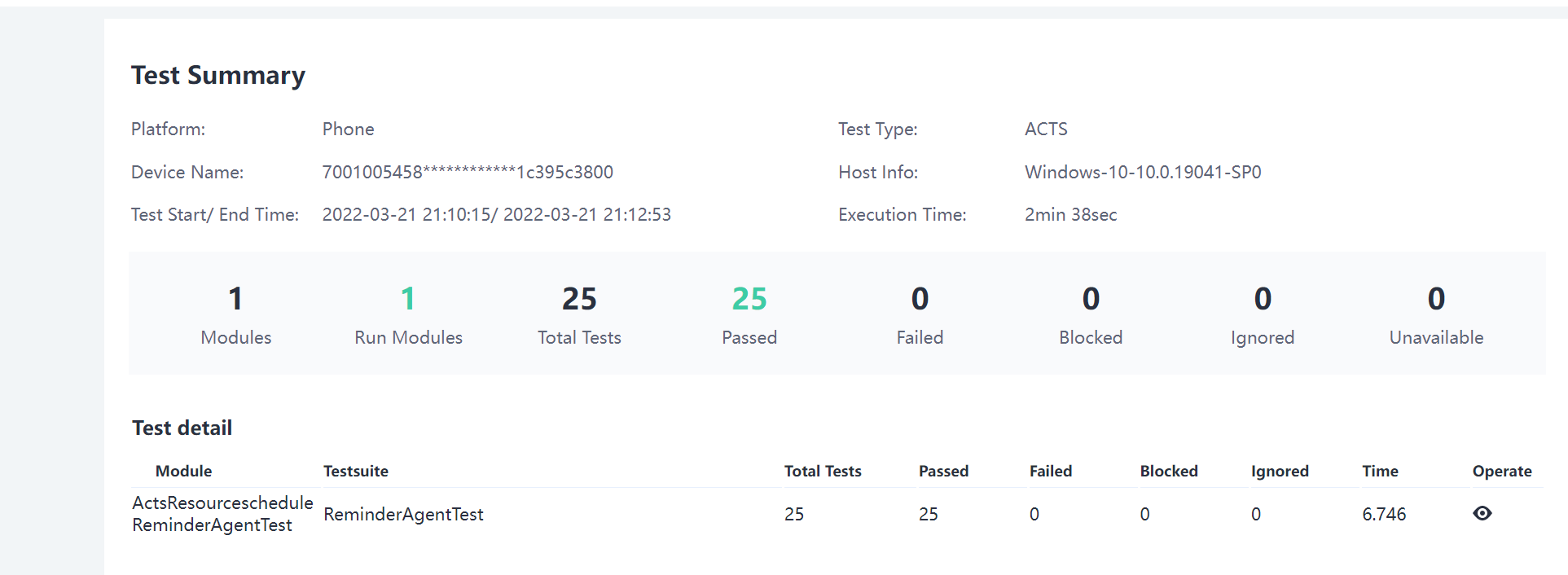

用例执行报告查看：

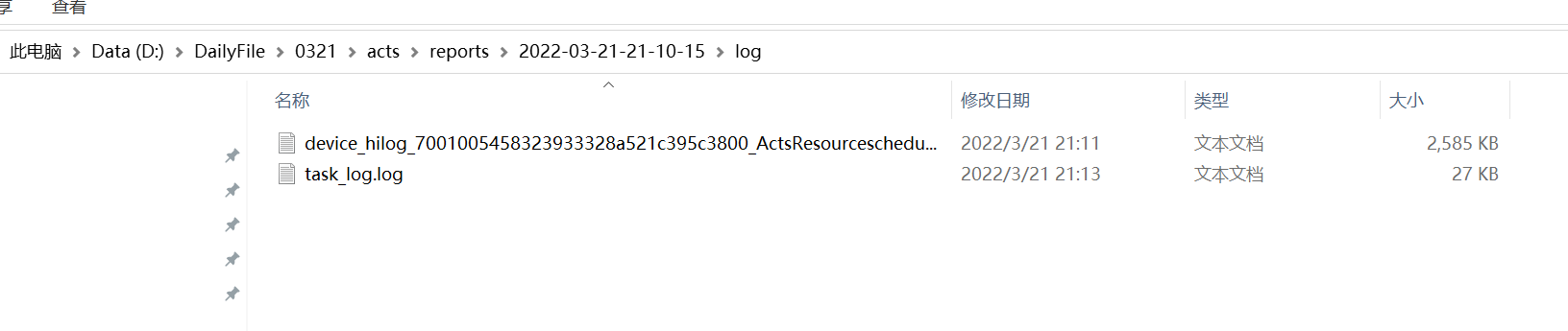

日志查看：
PS：
编译完成后，\out\rk3568\suites\acts\tools\目录为空的，导致用例无法自动化执行的可参考OpenHarmony-常见问题解决(持续更新...)_@_南先森的博客-CSDN博客_openharmony 编译 XTS测试套编译完tools文件为空解决部分
PS：rk3568开发板的测试套执行和hdc操作和L2-3516是一样的，可参考OpenHarmony-L2操作总结
PS：代码上库，issue创建等参考OpenHarmony代码操作总结代码上库部分
八、串口调试

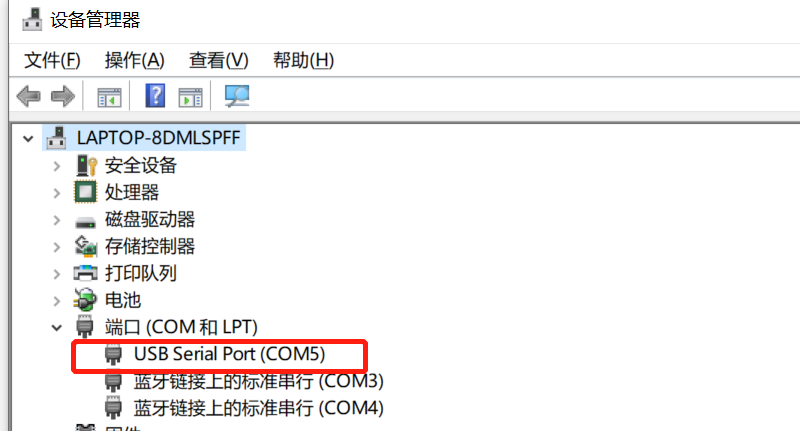

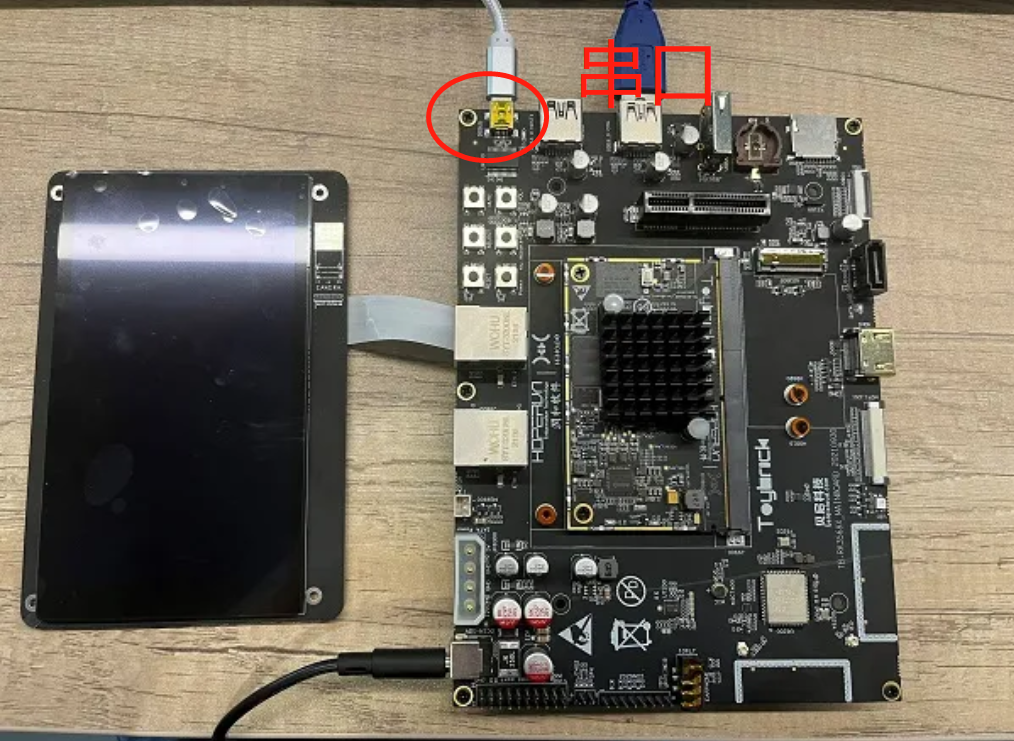

S1.用串口线连接 PC 与开发板，在设备管理器查看端口

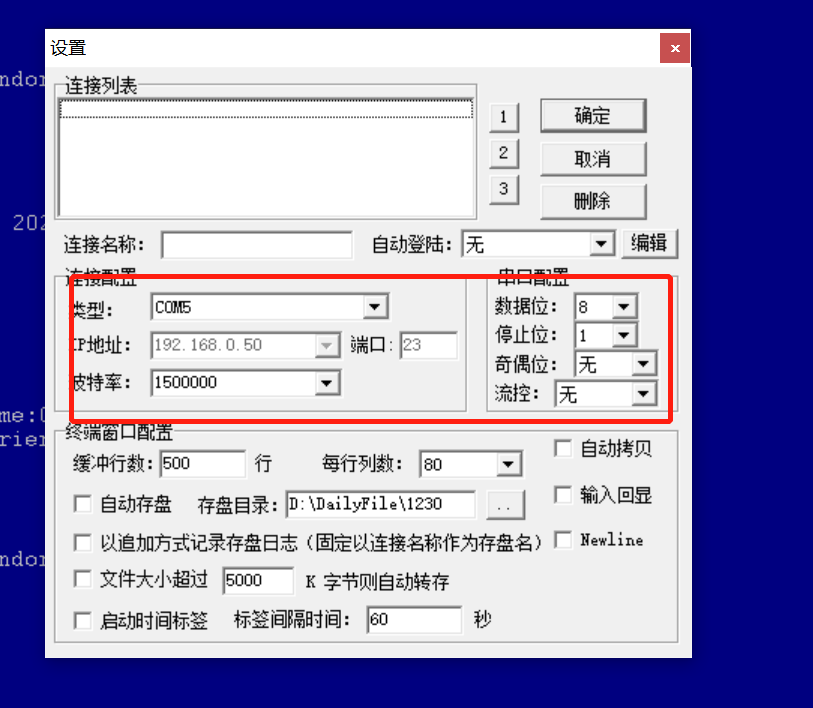

S2.使用IPOP工具或者其他串口工具（有些串口工具可能不支持，连接上打印乱码，目前试过的IPOP和securtCRT 是OK的，XShell不行）通过串口连接设备，串口波特率配置为 1500000,如图：
S3.确定连接

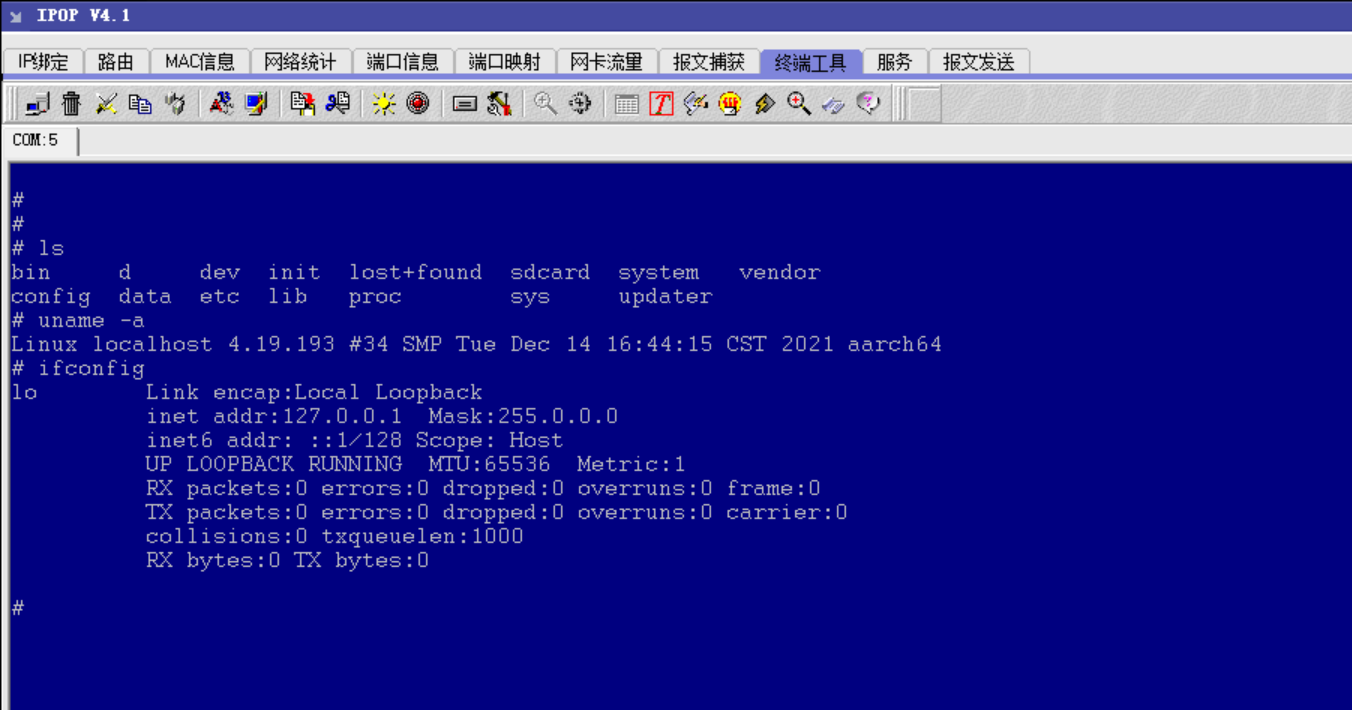

连接后就可以进行debug调试，查看串口打印等操作
