Android系统中WindowManagerService的初始化流程


WMS简介:

WindowManagerService,即窗口管理服务,简称WMS。顾名思义,主要用于进行窗口的管理,通过WMS的数据成员就可以看出来;除了管理窗口外,WMS还要对事件进行管理和分发。

WMS可以作为一个系统服务,可以说是系统服务中最复杂的一个服务了,和AMS(ActivityManagerService)称为Android系统框架“双子星”。掌握了这两个服务的原理和使用方法,可以说,就掌握了Android系统框架的95%了。

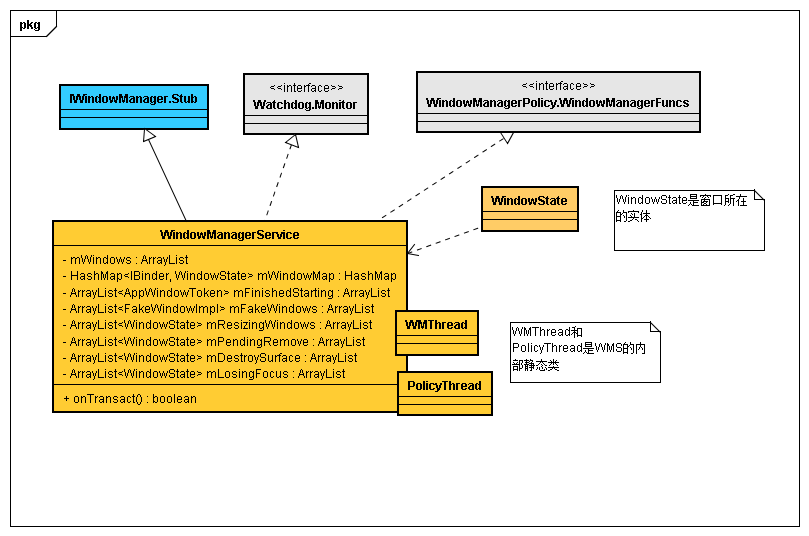

WMS类图:

代码位置:

framworks/base/services/java/com/android/server/wm/WindowManagerService.java:

其中,只列出WMS部分数据成员和成员函数,说明如下:

//所有当前激活的客户端sessions,正是这些session来请求WMS的资源
    final HashSet mSessions = new HashSet();

    //真正的窗口对象
    final HashMap mWindowMap = new HashMap();

    //已经完成启动的应用列表
    final ArrayList mFinishedStarting = new ArrayList();

    //渐变窗口列表
    final ArrayList mFakeWindows = new ArrayList();

    //正在改变尺寸的窗口列表
    final ArrayList mResizingWindows = new ArrayList();

    //动画结束并且马上被移除的窗口列表
    final ArrayList mPendingRemove = new ArrayList();

    //surface马上要被释放的窗口列表
    final ArrayList mDestroySurface = new ArrayList();

    //失去输入焦点并且等待新的焦点的窗口列表
    ArrayList mLosingFocus = new ArrayList();

onTransact():用于进程间通信。作为服务,怎么能少了onTransact呢。

WMS的初始化:

和其它Framework层的许多service一样,WMS也是在system_server进程中启动的,WMS启动代码:

framworks/base/services/java/com/android/server/SystemServer.java:

wm = WindowManagerService.main(context, power,      factoryTest != SystemServer.FACTORY_TEST_LOW_LEVEL,      !firstBoot, onlyCore);     ServiceManager.addService(Context.WINDOW_SERVICE, wm);

创建WMS实例,并且添加到service管理器中。注意,这段代码是在ServerThread的run函数中进行的,而且,wm是ServerThread线程的一个数据成员。整个AndroidFramework层的很多组件,都是ServerThread的数据成员,ServerThread是Framework的核心,而组成这个核心的是各个service。

WMS的实现:

framworks/base/services/java/com/android/server/wm/WindowManagerService.java:

从main函数开始来看:

public static WindowManagerService main(Context context,     PowerManagerService pm, boolean haveInputMethods, boolean allowBootMsgs,     boolean onlyCore) { WMThread thr = new WMThread(context, pm, haveInputMethods, allowBootMsgs, onlyCore); thr.start(); synchronized (thr) {     while (thr.mService == null) {  try {      thr.wait();  } catch (InterruptedException e) {  }     }     return thr.mService; }    }

 main函数返回的是本身这个对象,而且是通过线程WMThread返回的,也即WMThread这个线程创建的对象拥有WindowManagerService的实例的句柄。那么,主要看WMThread这个线程的实现(在源码中w,紧接着main函数的下面):w

static class WMThread extends Thread { WindowManagerService mService; private final Context mContext; private final PowerManagerService mPM; private final boolean mHaveInputMethods; private final boolean mAllowBootMessages; private final boolean mOnlyCore; public WMThread(Context context, PowerManagerService pm,  boolean haveInputMethods, boolean allowBootMsgs, boolean onlyCore) {     super("WindowManager");     mContext = context;     mPM = pm;     mHaveInputMethods = haveInputMethods;     mAllowBootMessages = allowBootMsgs;     mOnlyCore = onlyCore; } @Override public void run() {     Looper.prepare();     //Looper.myLooper().setMessageLogging(new LogPrinter(     // android.util.Log.DEBUG, TAG, android.util.Log.LOG_ID_SYSTEM));     WindowManagerService s = new WindowManagerService(mContext, mPM,      mHaveInputMethods, mAllowBootMessages, mOnlyCore);     android.os.Process.setThreadPriority(      android.os.Process.THREAD_PRIORITY_DISPLAY);     android.os.Process.setCanSelfBackground(false);     synchronized (this) {  mService = s;  notifyAll();     }     // For debug builds, log event loop stalls to dropbox for analysis.     if (StrictMode.conditionallyEnableDebugLogging()) {  Slog.i(TAG, "Enabled StrictMode logging for WMThread's Looper");     }     Looper.loop(); }    }

可以看到,WHThread是一个静态内部类,有一个WindowManagerService的数据成员。在这个线程的run方法中,调用了WindowManagerService的构造函数(哦,原来是在这里创建的WindowManagerService的实例),创建完成后,把这个实例就保存起来:

     synchronized (this) {  mService = s;  notifyAll();     }

 注意,这里用同步,一定得等到WindowManagerService的实例s被创建好之后,才能进行以上代码的执行。

接着,来看WindowManagerService的构造函数:

    private WindowManagerService(Context context, PowerManagerService pm,     boolean haveInputMethods, boolean showBootMsgs, boolean onlyCore) { mContext = context; mHaveInputMethods = haveInputMethods; mAllowBootMessages = showBootMsgs; mOnlyCore = onlyCore; mLimitedAlphaCompositing = context.getResources().getBoolean(  com.android.internal.R.bool.config_sf_limitedAlpha); mHeadless = "1".equals(SystemProperties.get(SYSTEM_HEADLESS, "0")); mPowerManager = pm; mPowerManager.setPolicy(mPolicy); PowerManager pmc = (PowerManager)context.getSystemService(Context.POWER_SERVICE); mScreenFrozenLock = pmc.newWakeLock(PowerManager.PARTIAL_WAKE_LOCK,  "SCREEN_FROZEN"); mScreenFrozenLock.setReferenceCounted(false); mActivityManager = ActivityManagerNative.getDefault(); mBatteryStats = BatteryStatsService.getService(); // Get persisted window scale setting mWindowAnimationScale = Settings.System.getFloat(context.getContentResolver(),  Settings.System.WINDOW_ANIMATION_SCALE, mWindowAnimationScale); mTransitionAnimationScale = Settings.System.getFloat(context.getContentResolver(),  Settings.System.TRANSITION_ANIMATION_SCALE, mTransitionAnimationScale); mAnimatorDurationScale = Settings.System.getFloat(context.getContentResolver(),  Settings.System.ANIMATOR_DURATION_SCALE, mTransitionAnimationScale); // Track changes to DevicePolicyManager state so we can enable/disable keyguard. IntentFilter filter = new IntentFilter(); filter.addAction(DevicePolicyManager.ACTION_DEVICE_POLICY_MANAGER_STATE_CHANGED); mContext.registerReceiver(mBroadcastReceiver, filter); mHoldingScreenWakeLock = pmc.newWakeLock(PowerManager.SCREEN_BRIGHT_WAKE_LOCK  | PowerManager.ON_AFTER_RELEASE, "KEEP_SCREEN_ON_FLAG"); mHoldingScreenWakeLock.setReferenceCounted(false); mInputManager = new InputManagerService(context, mInputMonitor); mAnimator = new WindowAnimator(this, context, mPolicy); PolicyThread thr = new PolicyThread(mPolicy, this, context, pm); thr.start(); synchronized (thr) {     while (!thr.mRunning) {  try {      thr.wait();  } catch (InterruptedException e) {  }     } } mInputManager.start(); // Add ourself to the Watchdog monitors. Watchdog.getInstance().addMonitor(this); mFxSession = new SurfaceSession(); Surface.openTransaction(); createWatermark(); Surface.closeTransaction();    }

在WindowManagerService的构造函数中,大部分代码都是在进行数据成员的初始化。WindowManagerService声明了大量的系统框架类的实例,例如:

mContext:运行环境上下文;

mPowerManager:电源管理相关;

mActivityManager:用于管理activity管理;

mInputManager:输入法相关;

mBatteryStats:电池状态相关;

除了初始化这些数据成员外,构造函数中,比较重要的代码如下:

注册了receiver:

IntentFilter filter = new IntentFilter();
//用于接收设备状态的变化        filter.addAction(DevicePolicyManager.ACTION_DEVICE_POLICY_MANAGER_STATE_CHANGED);
        mContext.registerReceiver(mBroadcastReceiver, filter);

//用于接收电源状态的变化

        mHoldingScreenWakeLock = pmc.newWakeLock(PowerManager.SCREEN_BRIGHT_WAKE_LOCK
                | PowerManager.ON_AFTER_RELEASE, "KEEP_SCREEN_ON_FLAG");
        mHoldingScreenWakeLock.setReferenceCounted(false);


还创建了一个线程PolicyThread :

PolicyThread thr = new PolicyThread(mPolicy, this, context, pm);
        thr.start();

和WMThread类似,这个线程也是一个静态内部类,它主要的作用是配合WindowManagerPolicy来完成整个Service功能的实现。

        mInputManager.start(); //开启输入法

        Surface.openTransaction(); //打开surface事务


至此,整个WMS就初始化完成了。

可以说,真个初始化过程要比上面的流程复杂的多,不可能面面俱到,仅抛砖引玉。

WMS的使用:

在Android应用程序开发时,是通过WindowManager来访问WMS提供的服务的。

例如,获取WindowManager的代码如下:

WindowManager wm = (WindowManager)getSystemService(Context.WINDOW_SERVICE);

 给一个Activity动态添加一个Button的代码如下:

 WindowManager wm = (WindowManager)getSystemService(Context.WINDOW_SERVICE); Button btnView = new Button(this); btnView.setText("Hello WM!"); WindowManager.LayoutParams mParams = new WindowManager.LayoutParams(); wm.addView(btnView, mParams);
