一、数码管

（一）、数码管的简介

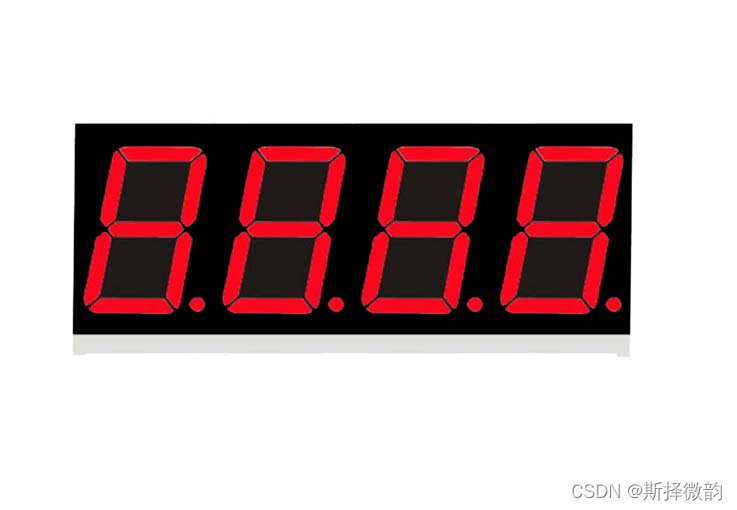

数码管是一种显示器可以显示数字和其他信息的电子设备。在其玻璃管中包含着一个金属丝网制成的阳极和多个阴极，管中含有氖气和氩气等稀有气体。

（二）、数码管的分类

数码管可分为七段数码管和八段数码管，其主要区别是八段数码管比七段数码管多一个可用的小数点显示位，其基本单位都是发光二极管。

按发光二极管单元连接方式可分为共阳数码管和共阴数码管。

共阳数码管在应用时应将公共极COM接到+5V，当某一字段发光二极管的阴极为低电平时，相应字段就点亮，当某一字段的阴极为高电平时，相应字段就不亮。，共阴数码管在应用时应将公共极COM接到地线GND上，当某一字段发光二极管的阳极为高电平时，相应字段就点亮，当某一字段的阳极为低电平时，相应字段就不亮。

（三）、数码管是显示结构

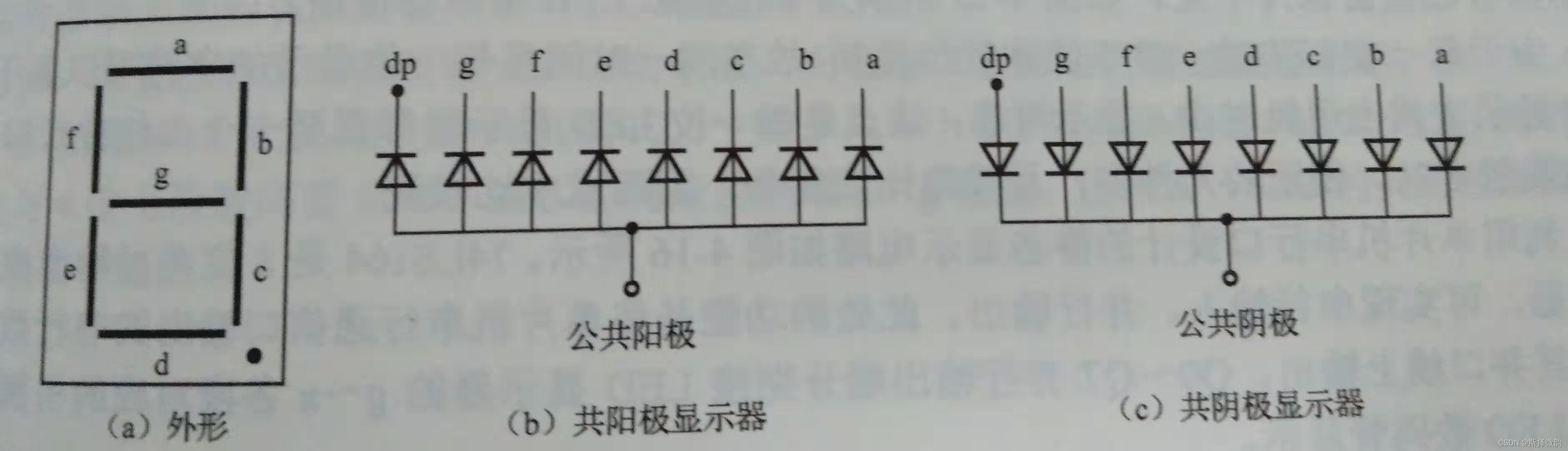

数码管由若干个发光二极管组成，将发光二极管的阳极接到一起形成公共阳极(COM)的数码管；将发光二极管的阴极接到一起形成公共阴极(COM)的数码管。其中a、b、c、d、e、f、g 分别对应7个段位，dp对应小数点，这8条线又称为段选线。

（四）、共阳数码管段码介绍

在单片机设计与开发赛事中，官方提供的原理图所用数码管为共阳数码管，故下面给出在蓝桥杯比赛中常用到的编码值：

下面为共阳数码管和共阴数码管0~9对应的编码值：

二、数码管的显示方式

数码管的显示方式由两种：静态显示和动态显示。下面以共阳数码管为例。

（一）静态显示方式

1、静态显示方式简介

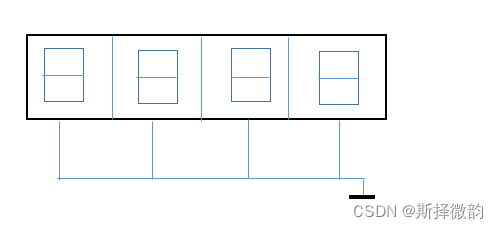

所谓静态显示方式，就是将共阳数码管的阳极接地，将其8为段选线与一个8为并行相连。

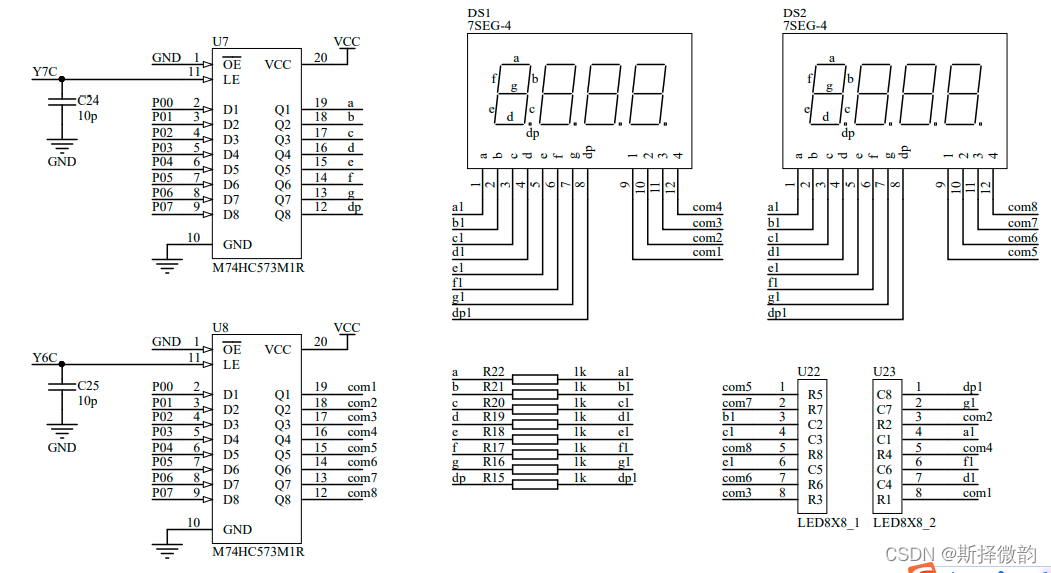

下面为蓝桥杯中单片机设计与开发赛事中原理图中数码管连线部分

2、数码管静态显示方式的运用

点亮数码管段码值

#include "reg52.h"  sbit HC138_A = P2^5; sbit HC138_B = P2^6; sbit HC138_C = P2^7;     unsigned char code SMG_Duanma[18] =     {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,     0x80,0x90,0x88,0x80,0xc6,0xc0,0x86,0x8e,     0xbf,0x7f};void DelaySMG(unsigned int time){while(time--);  while(time--);}void Init74HC138(unsigned char channel){ switch(channel) {  case 4:   HC138_A = 0;   HC138_B = 0;   HC138_C = 1;   break;  case 5:   HC138_A = 1;   HC138_B = 0;   HC138_C = 1;   break;  case 6:   HC138_A = 0;   HC138_B = 1;   HC138_C = 1;   break;  case 7:   HC138_A = 1;   HC138_B = 1;   HC138_C = 1;   break;  case 8:   HC138_A = 0;   HC138_B = 0;   HC138_C = 0;   break; }}void DispaySMG_Static(){char i;Init74HC138(6);P0 = 0x01;for(i = 0; i < 18; i++){Init74HC138(7);P0 = SMG_Duanma[i];DelaySMG(60000);}}void main(){while(1){DispaySMG_Static();}}

（二）动态显示方式

1、动态显示简介

动态显示方式是用扫描方式，一位一位的轮流点亮LED。其实质是轮流点亮单个数码管实现多位数码管整体显示效果，其能够节省大量的I/O端口，而且功耗较低。

2、动态显示运用

显示一个日期2022-2-8.

#include "reg52.h"sbit HC138_A=P2^5;sbit HC138_B=P2^6;sbit HC138_C=P2^7;unsigned char code SUM_duanma[18] =     {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,     0x80,0x90,0x88,0x80,0xc6,0xc0,0x86,0x8e,     0xbf,0x7f};void Init74HC138(unsigned char channel){switch(channel){case 4:HC138_A=0;HC138_B=0;HC138_C=1;break;case 5:HC138_A=1;HC138_B=0;HC138_C=1;break;case 6:HC138_A=0;HC138_B=1;HC138_C=1;break;case 7:HC138_A=1;HC138_B=1;HC138_C=1;break;}}void Delay(unsigned char t){while(t--);}void DisplaySMG(unsigned char num,unsigned char shu){Init74HC138(6);P0=(0x01<<shu);Init74HC138(7);P0=num;}void DisplaySMG_static(){DisplaySMG(SUM_duanma[2],0);Delay(100);DisplaySMG(0xff,0);DisplaySMG(SUM_duanma[0],1);Delay(100);DisplaySMG(0xff,1);DisplaySMG(SUM_duanma[2],2);Delay(100);DisplaySMG(0xff,2);DisplaySMG(SUM_duanma[2],3);Delay(100);DisplaySMG(0xff,3);DisplaySMG(SUM_duanma[16],4);Delay(100);DisplaySMG(0xff,4);DisplaySMG(SUM_duanma[2],5);Delay(100);DisplaySMG(0xff,5);DisplaySMG(SUM_duanma[16],6);Delay(100);DisplaySMG(0xff,6);DisplaySMG(SUM_duanma[8],7);Delay(100);DisplaySMG(0xff,7);}void main(){while(1){DisplaySMG_static();}}
