【单片机项目实训】基于nRF905的多点温度无线采集系统
将单片机项目实训——基于nRF905的多点温度无线采集系统分享出来，如有不足，敬请指出。
【实验图片】
【实验视频】

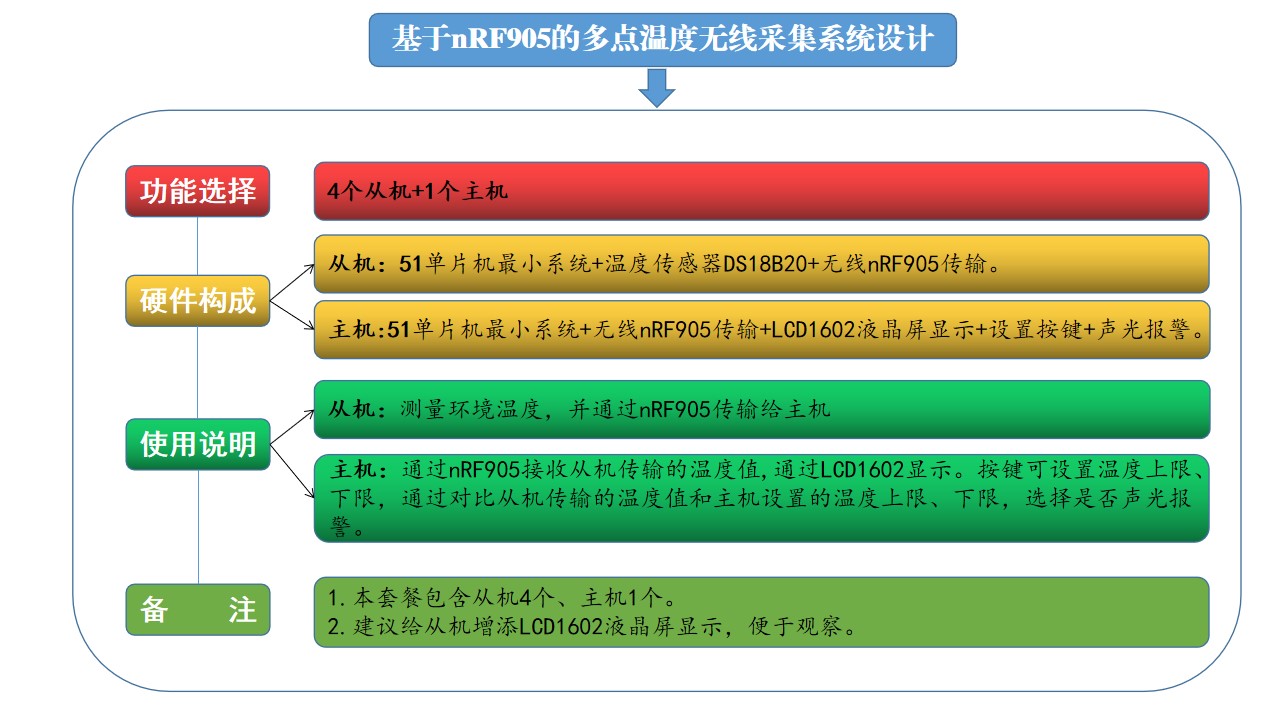

基于nRF905的多点温度无线采集系统设计
目录
一、设计要求
二、方案设计
三、硬件电路设计
四、软件设计
五、其他图片
六、资料链接
七、关于作者
一、设计要求
系统采用NRF905作为无线收发器，四个从机采集到温度信息分别发送给主机，主机显示四点的温度信息，并且可通过按键设定温度的上下限报警值，超限能够进行声光报警。
二、方案设计

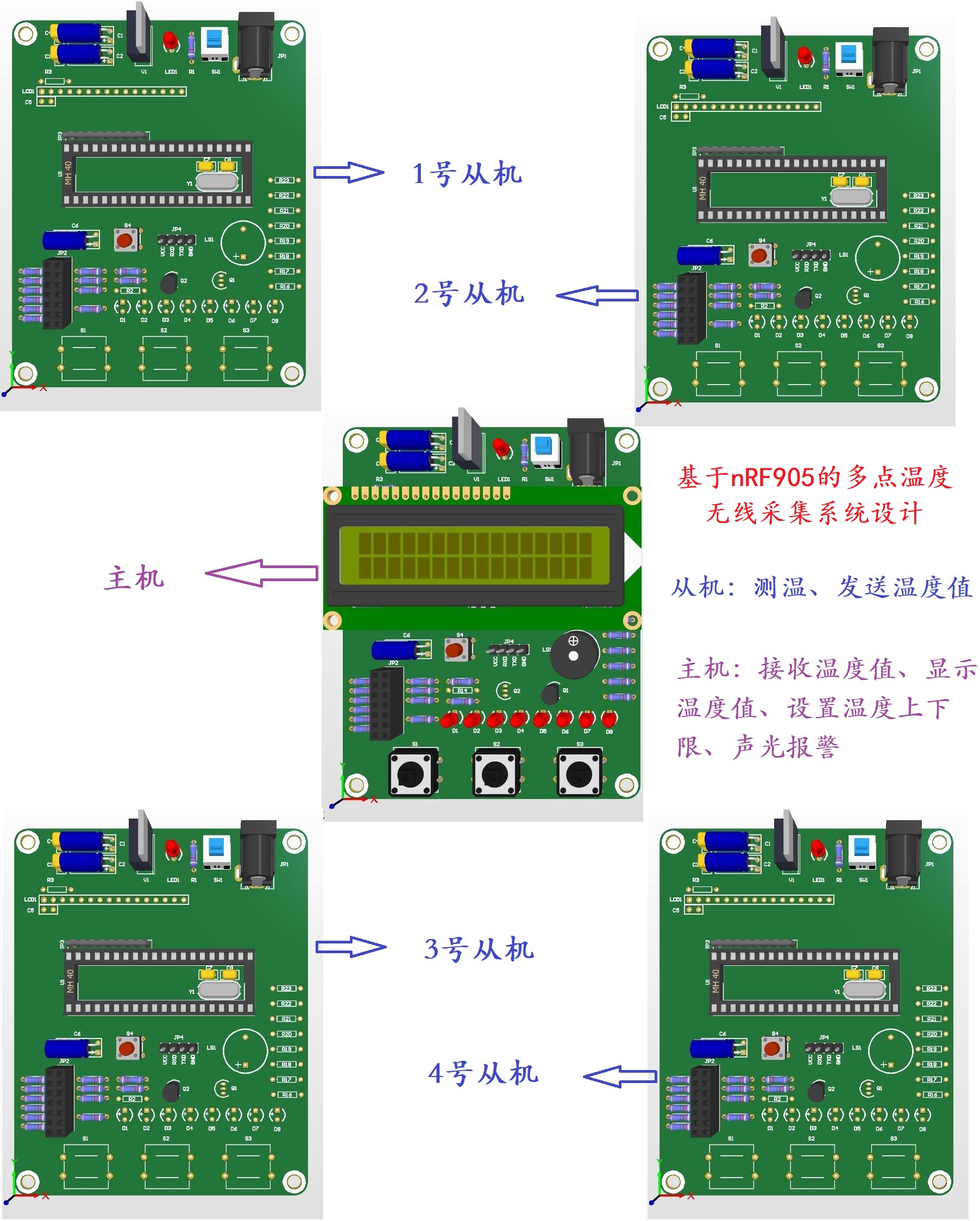

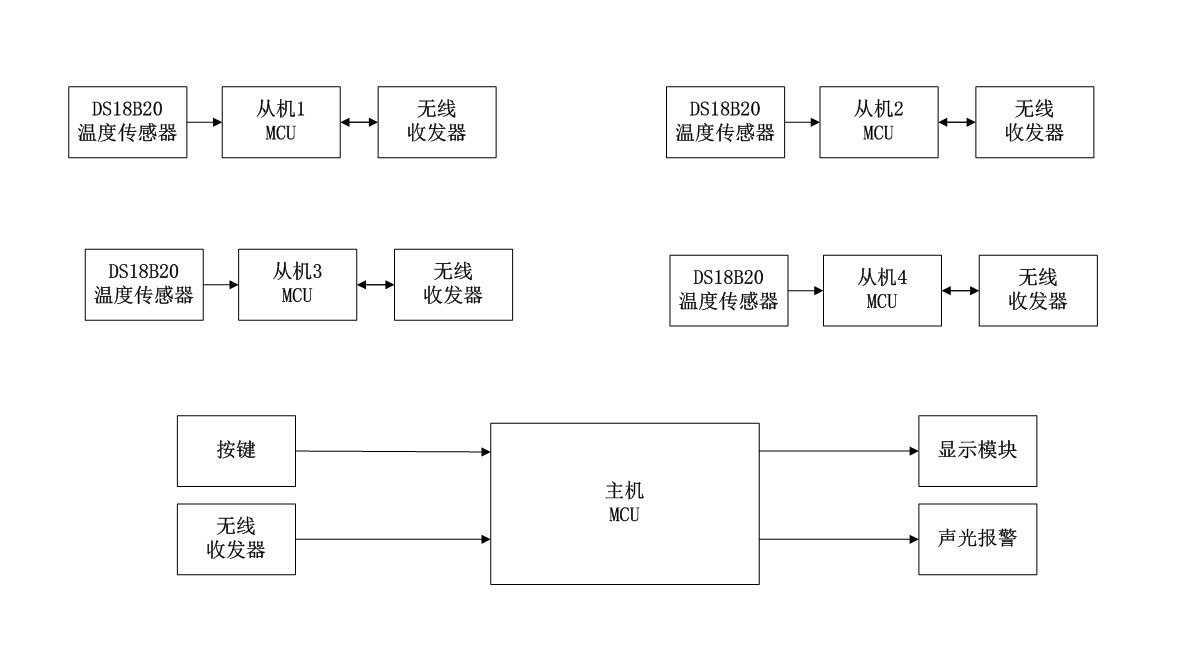

随着技术的发展，基于无线的信息传输方式越来越成熟，与有线的信息传输方式相比，无线的方式易于安装和后期维护。NRF905单片无线接收器是挪威Nordic公司推出的单片射频发射器芯片，工作电压为1.9V~3.6V，工作于433、868、915MHZ 3个ISM频道，通过SPI接口与MCU连接。由于51单片机没有SPI接口，可以通过软件模拟SPI通信协议进行通信。系统方案框图如下图所示。
三、硬件电路设计
从机用DS18B20温度传感器进行温度采集，DS18B20是美国Dallas半导体公司的数字化温度传感器，其单总线控制方式最大限度的节省单片机有限的IO口资源，其I/O口和单片机第8脚P17相连。从机电路原理图如下图所示。
主机使用LCD1602液晶屏进行显示，LCD1602液晶屏内置常用的ASCII码，有两种驱动方式，本设计考虑到显示数据的刷新速度，决定采用并口驱动方式；按键使用独立按键控制方式；声光报警部分采用蜂鸣器加LED指示。主机电路原理图如下图所示。
无线收发器均采用挪威Nordic公司推出的NRF905单片无线收发器。
思考：通过对比从机、主机原理图，发现其中一部分电路是相同的，也有部分差异，如果绘制PCB打样，需要设计两种PCB电路，考虑到成本与实际设计需要，作者本人设计了“主从一体机”，也就是从机、主机都是一样的电路，只是在具体焊接时部分器件不用焊接。

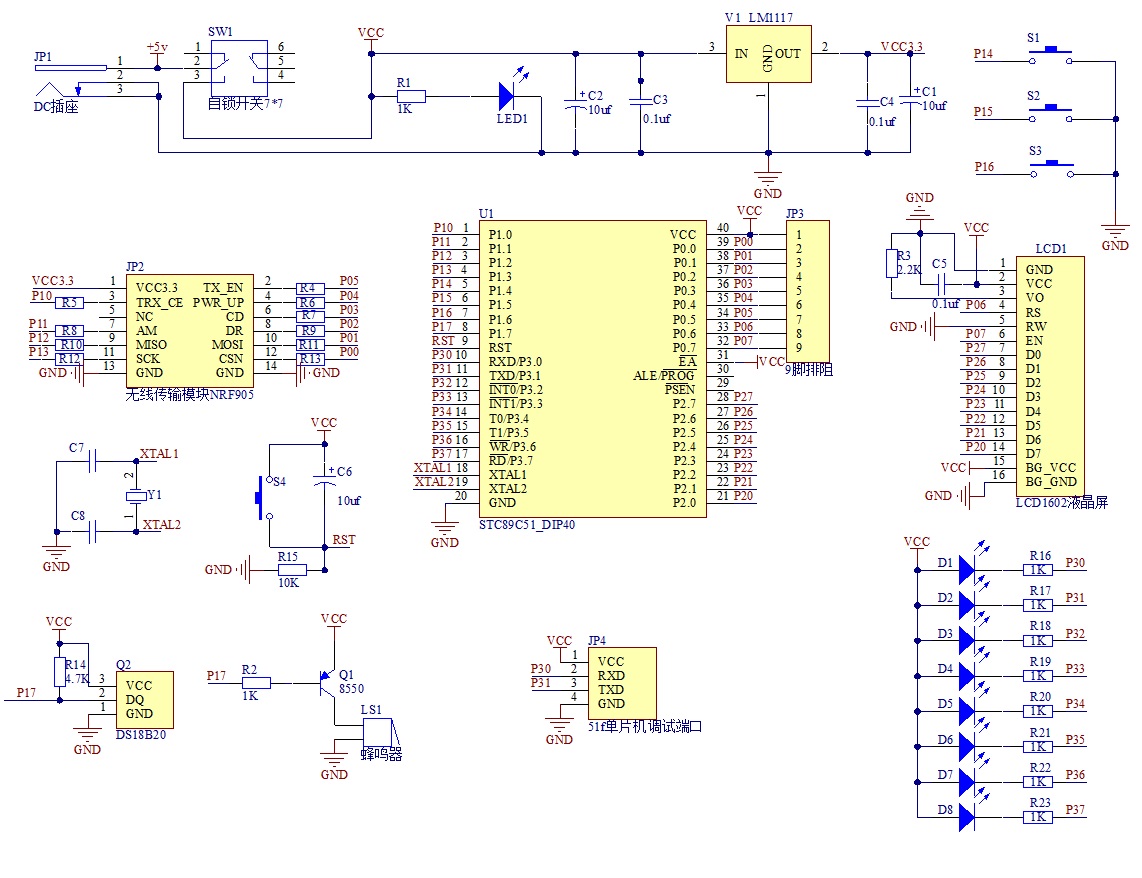

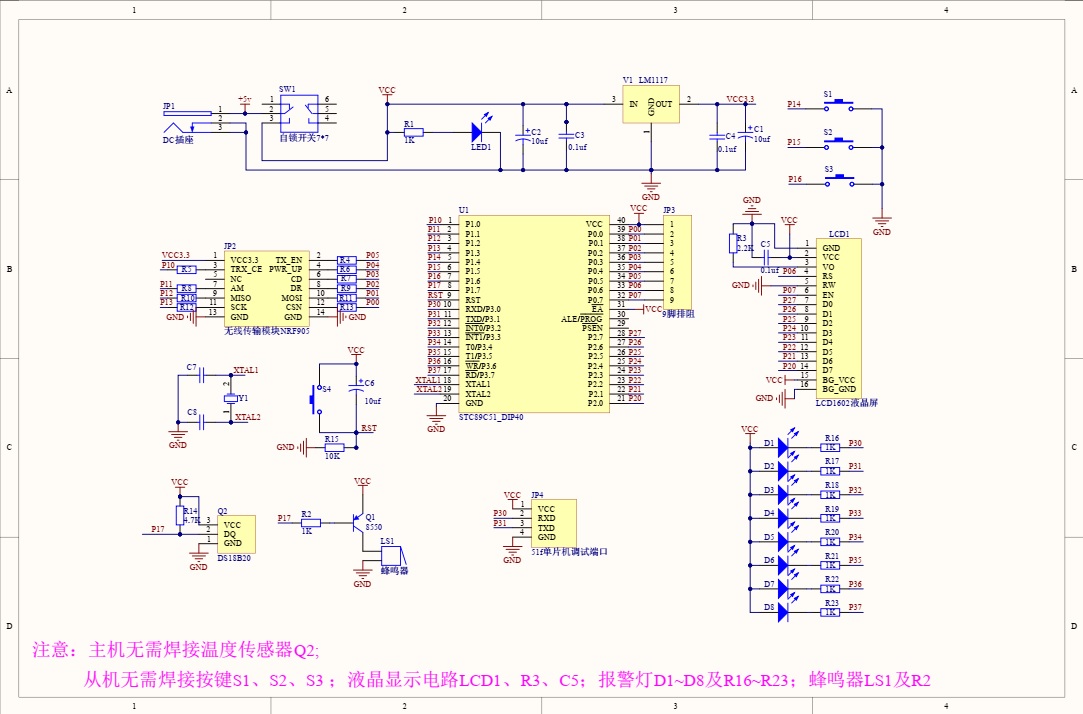

主从一体机原理图如下所示：
备注：D1~D8指示灯的含义：
D1:1号从机测量的环境温度低于温度下限；
D2:1号从机测量的环境温度高于温度上限；
D3:2号从机测量的环境温度低于温度下限；
D4:2号从机测量的环境温度高于温度上限；
D5:3号从机测量的环境温度低于温度下限；
D6:3号从机测量的环境温度高于温度上限；
D7:4号从机测量的环境温度低于温度下限；
D8:4号从机测量的环境温度高于温度上限；
四、软件设计
主机首先对从机分别分配不同的地址，然后通过地址来区别收到的数据是哪一个从机发来的。4个从机将温度传感器DS18B20测得温度值通过NRF905无线模块将数据传输给主机。
（一）从机发送端
1.主程序：

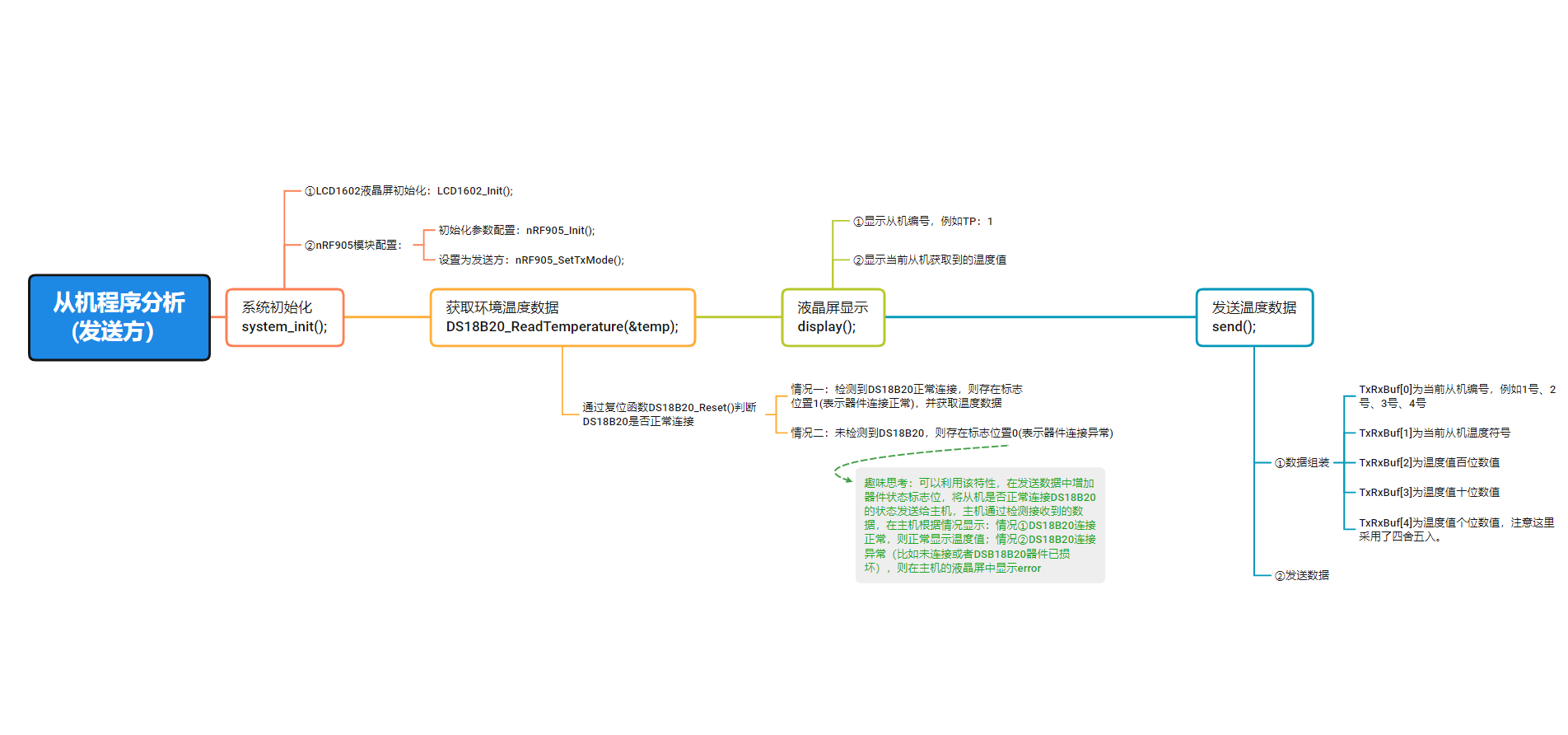

void main(){ system_init();while(1){DS18B20_ReadTemperature(&temp);display();send(); }}2.程序分析
（二）主机接收端（下载链接在文章第六部分）
1.主程序
void main(void){System_Init();while(1){Receive_Data();Display();Limit_Set();Alarm();}} 2.程序分析
五、其他图片

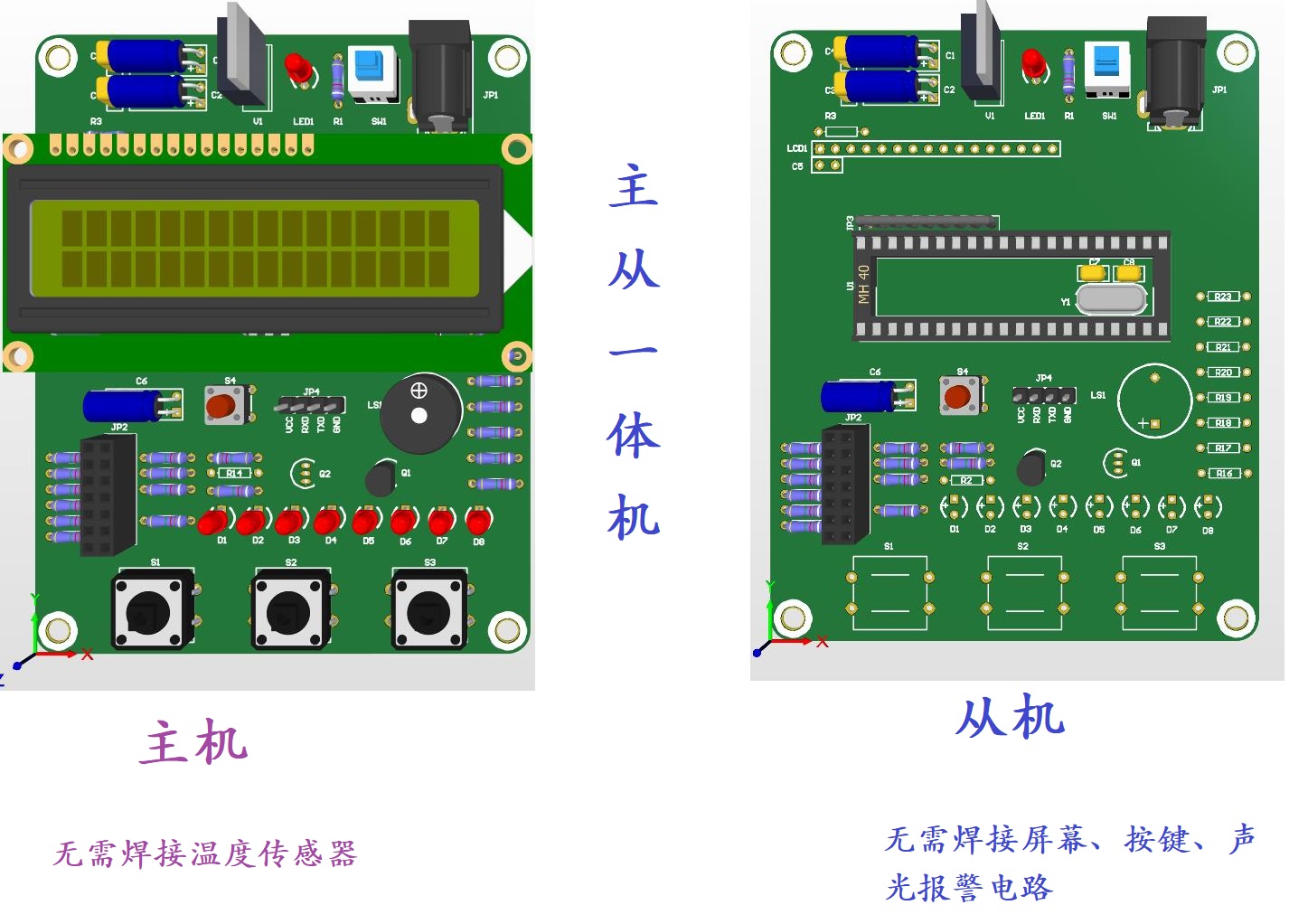

（一）PCB -3D视图

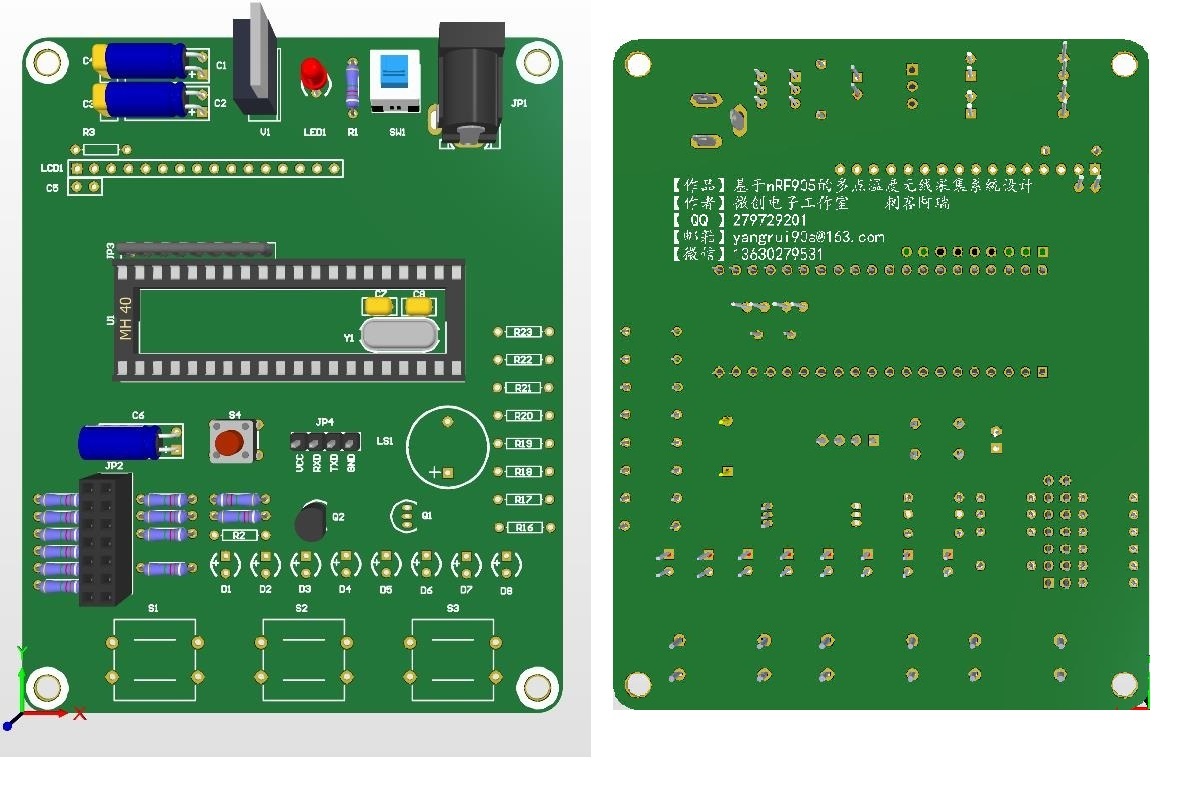

1.主机-PCB-3D 正反面
2.从机-PCB-3D 正反面
（二）系统实物图

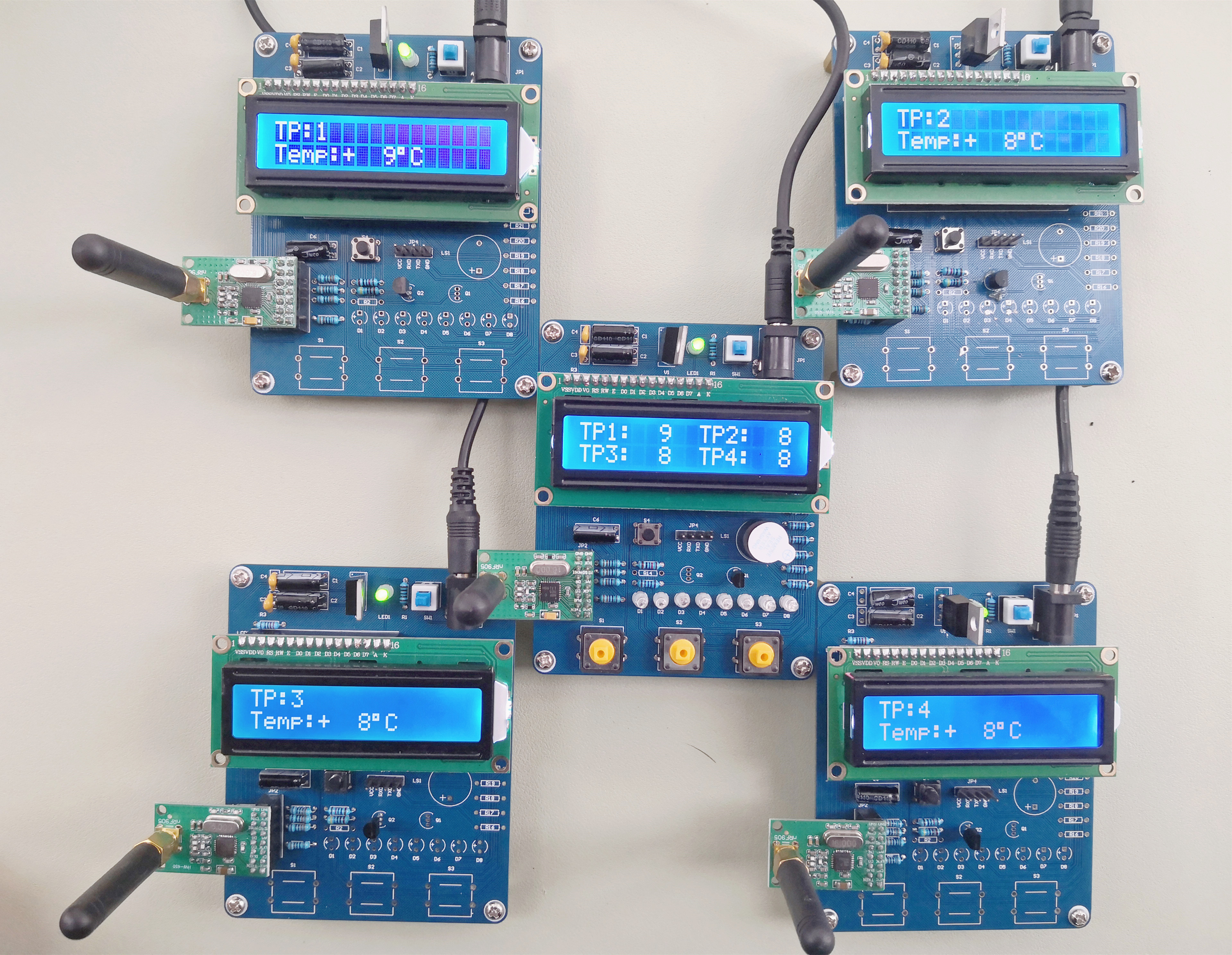

1.整体效果图

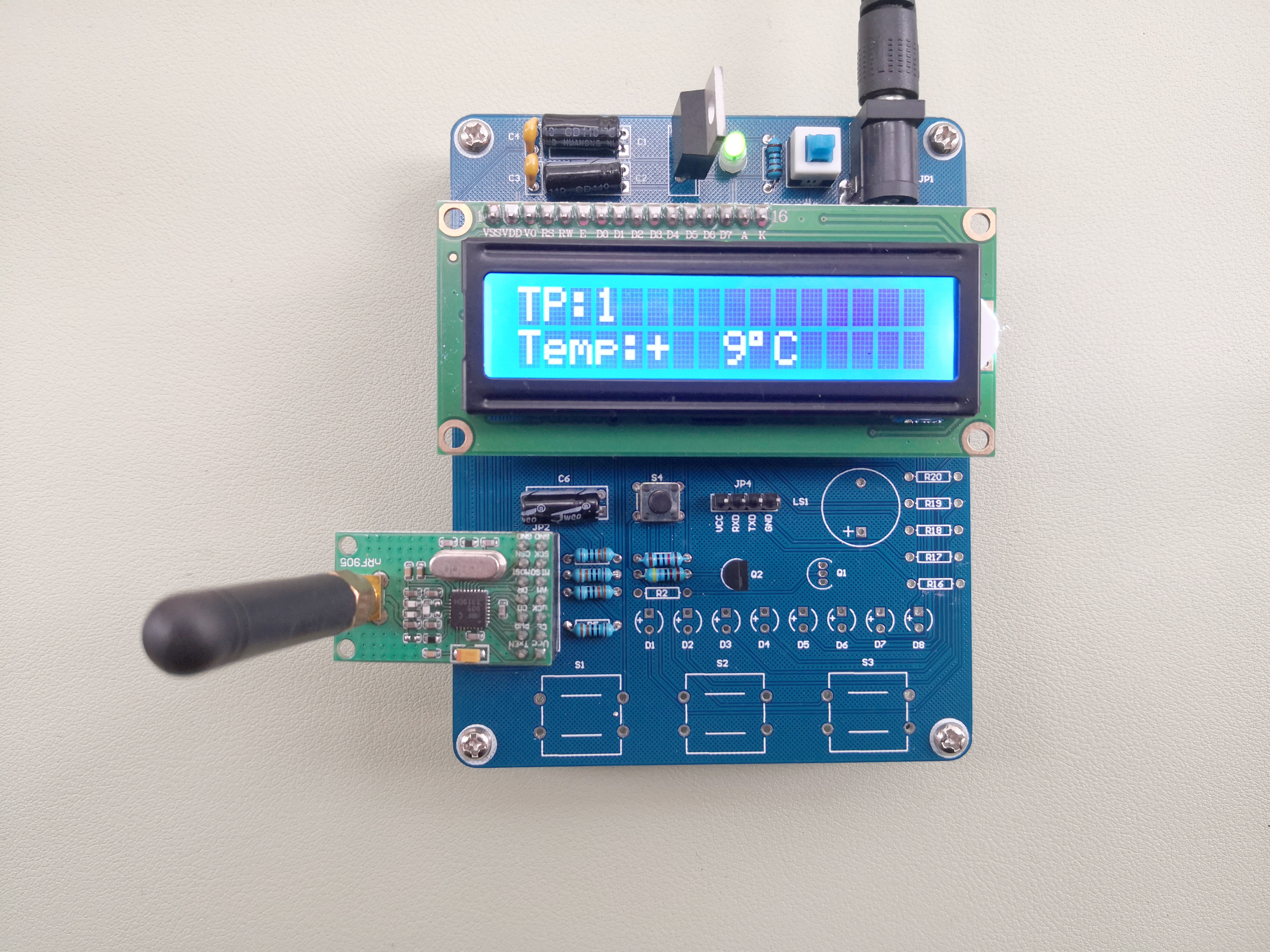

2.1号从机图

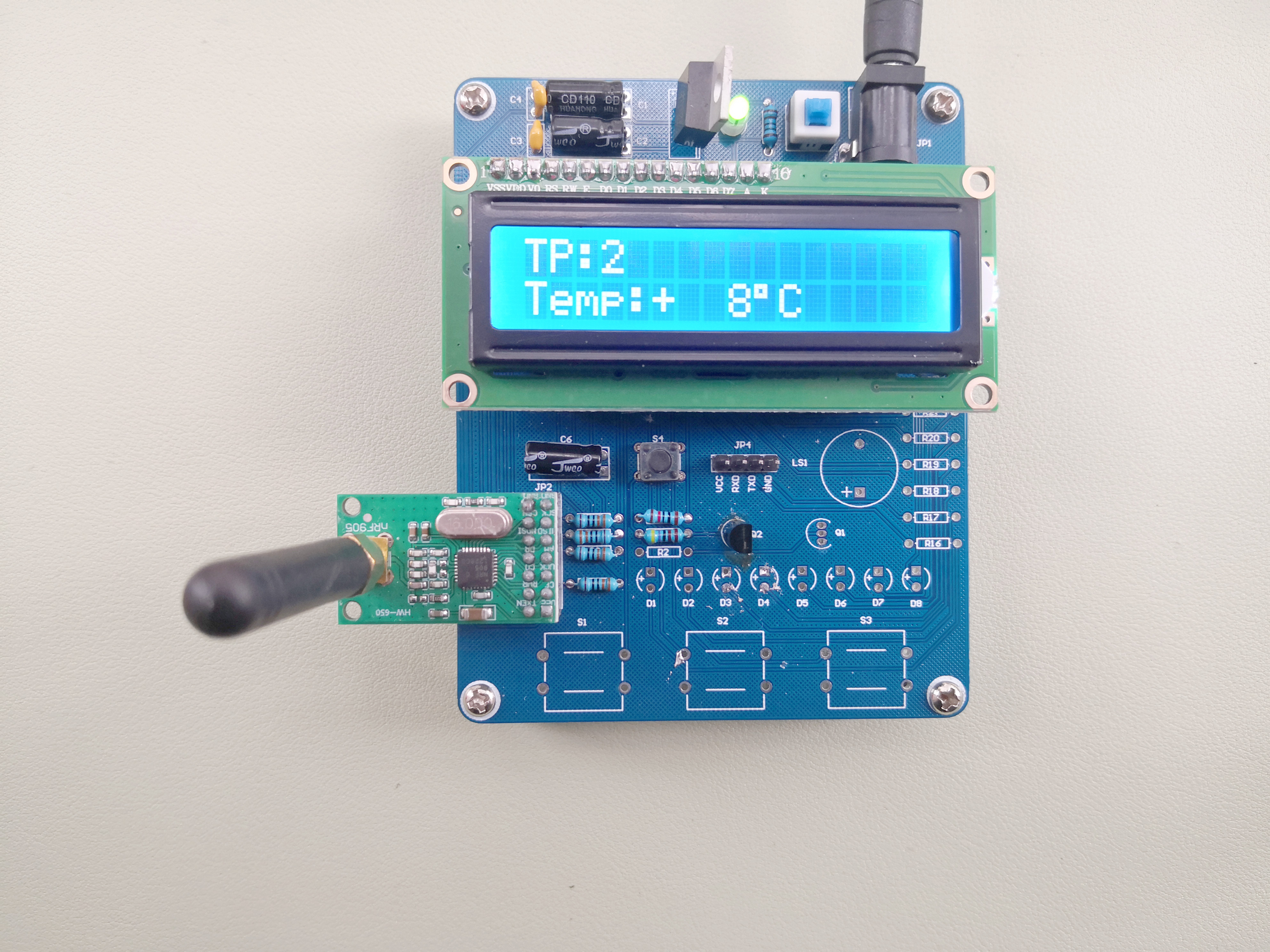

3.2号从机图
4.3号从机图

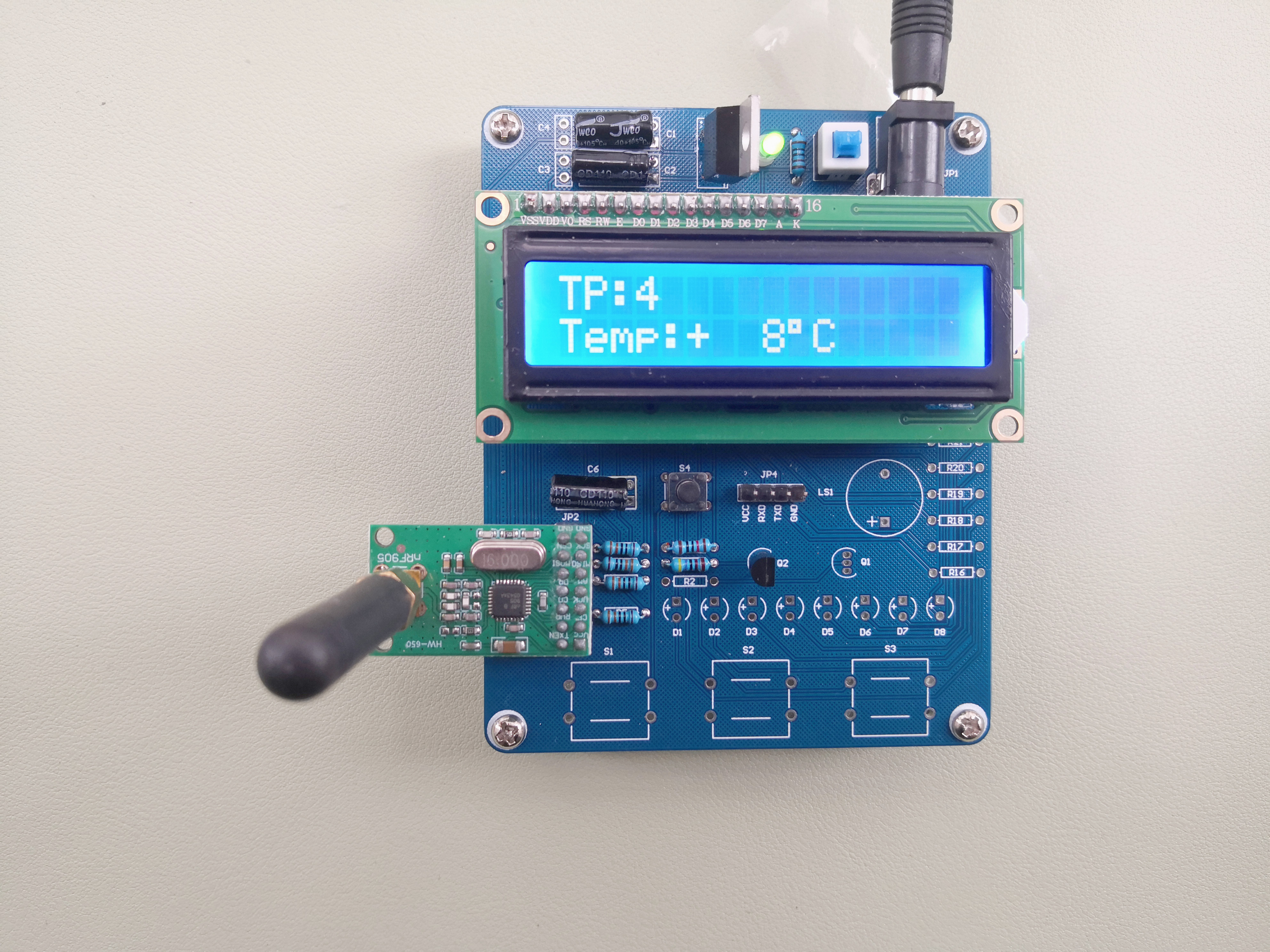

5.4号从机图

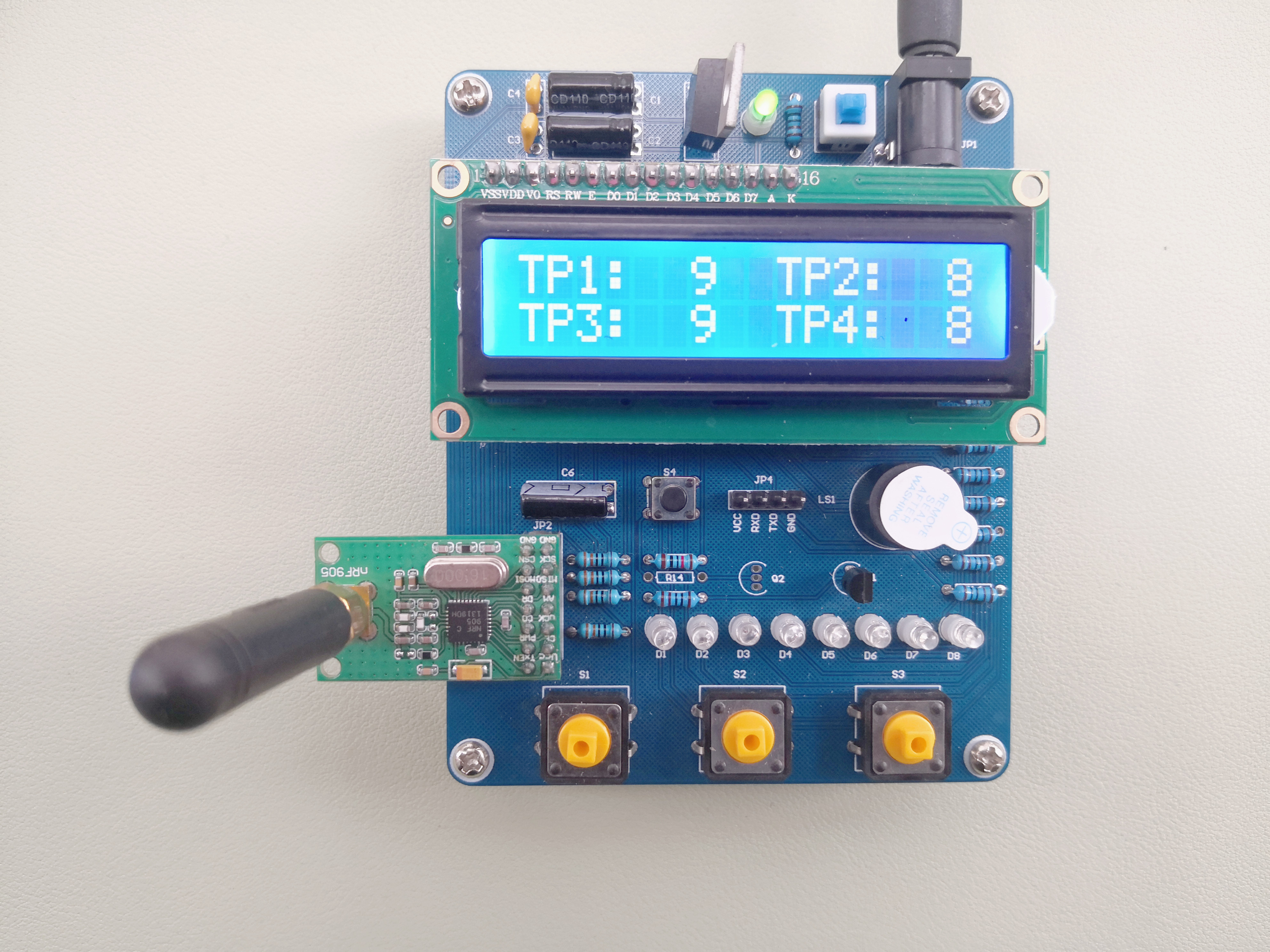

6.主机图

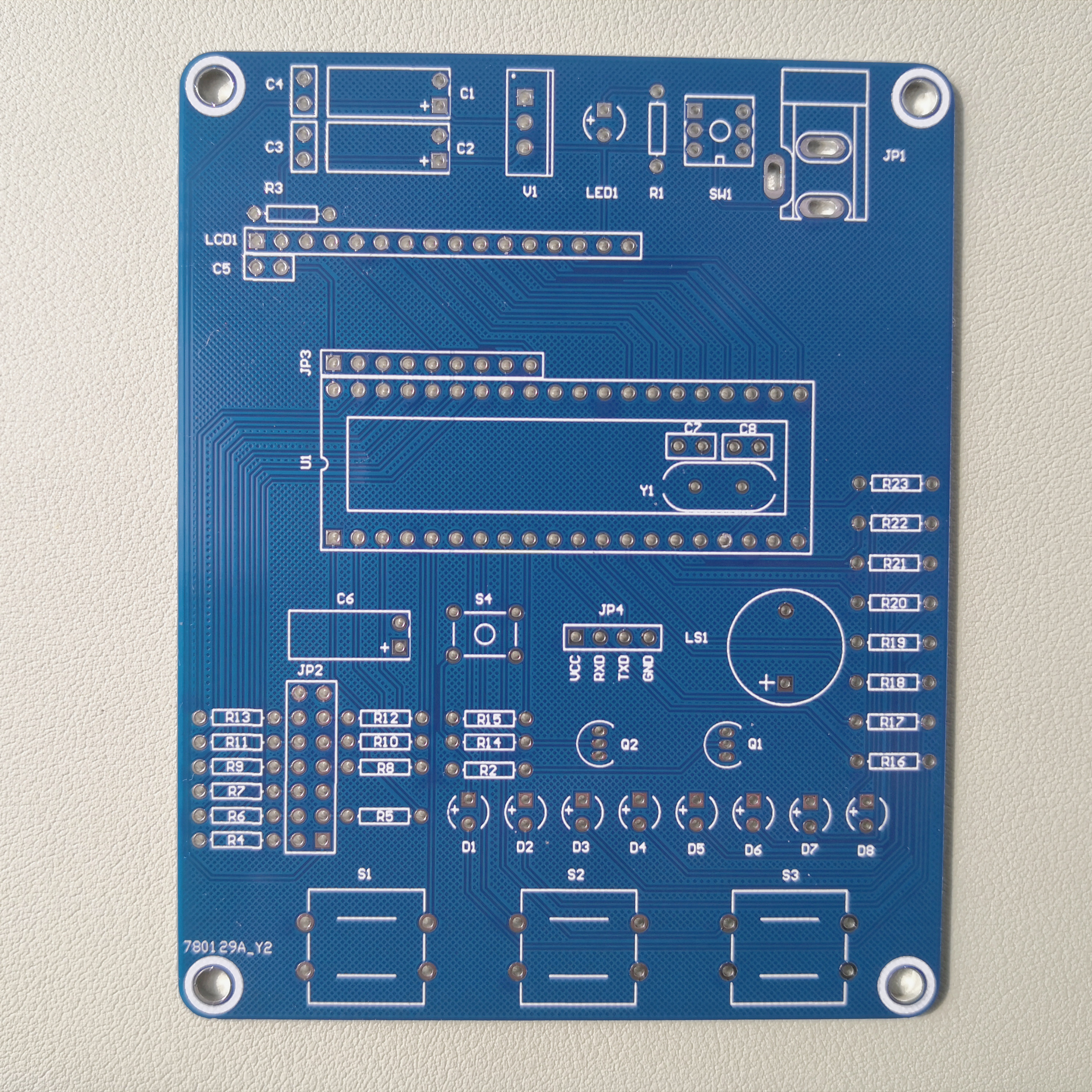

7.PCB空板图-正面

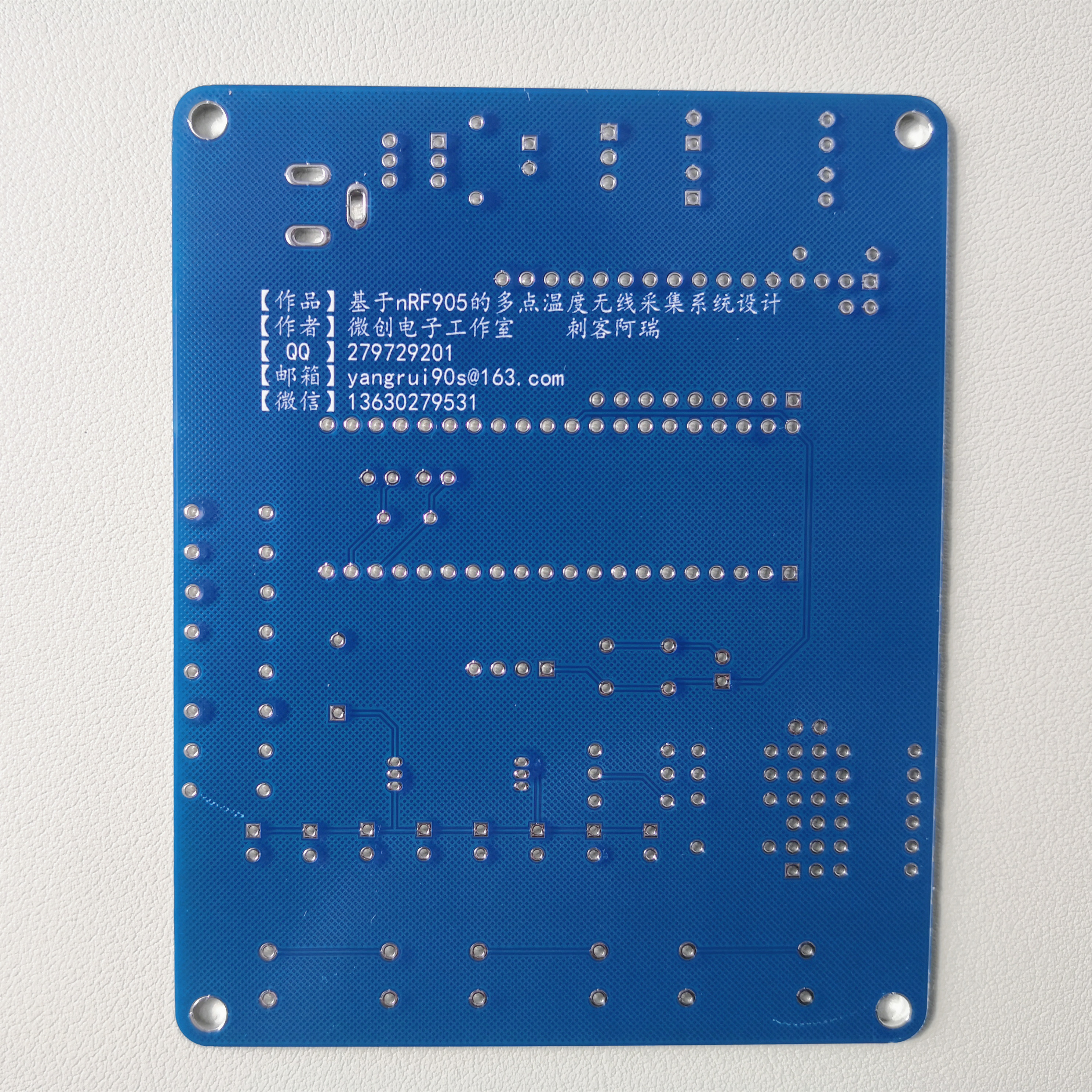

7.PCB空板图-背面

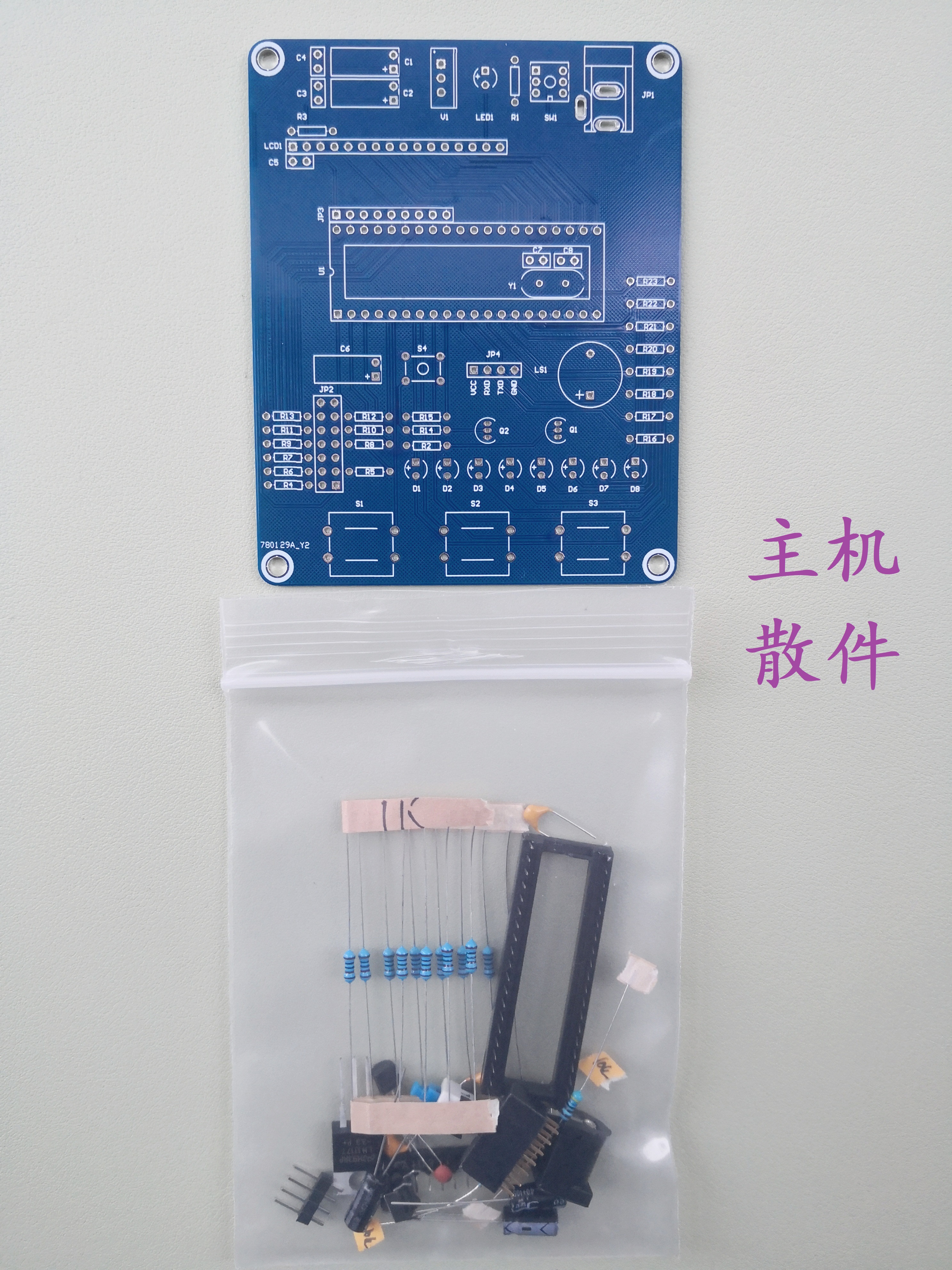

9.PCB-主机散件
10.PCB-从机散件

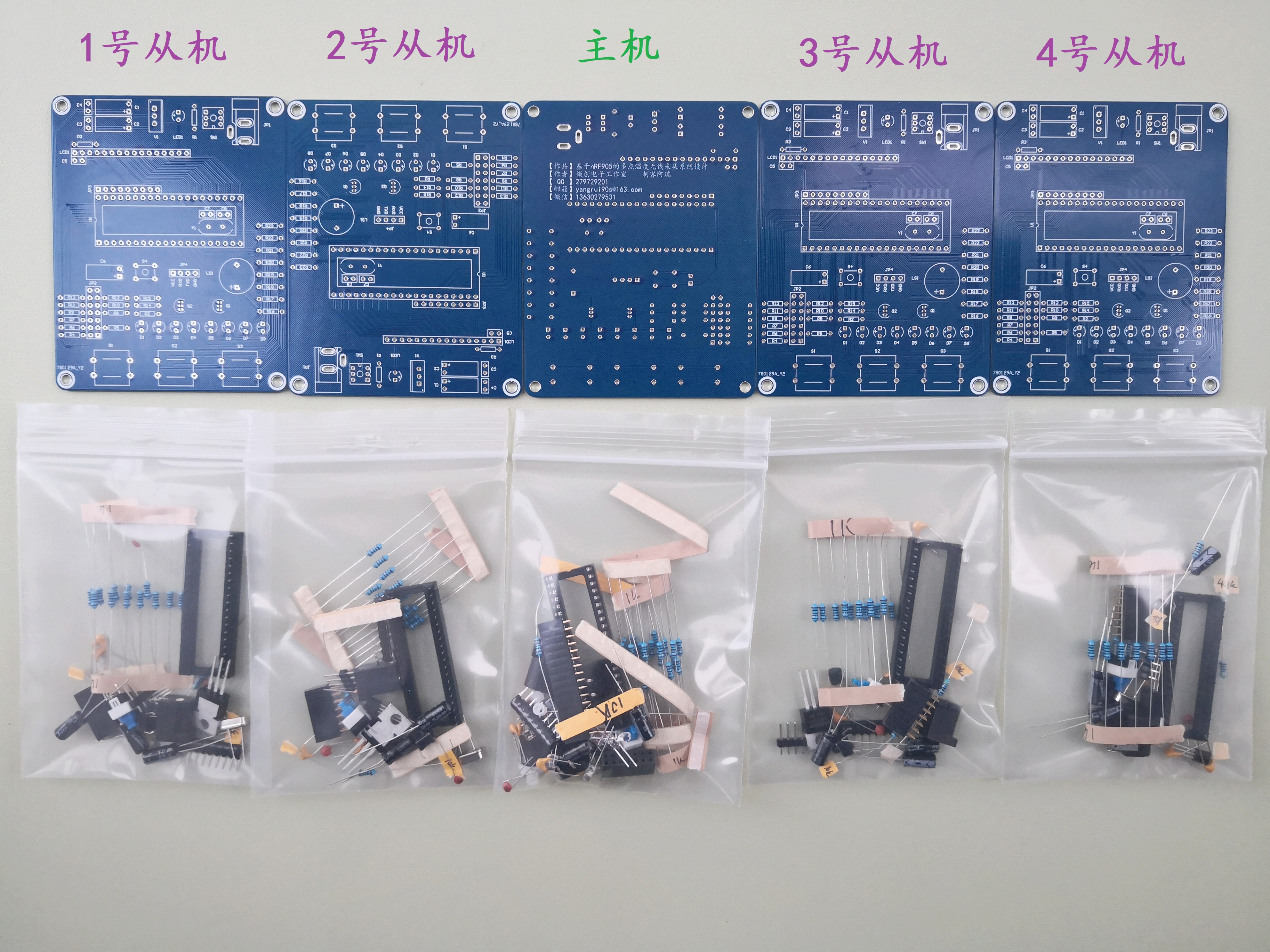

11.PCB-主从机散件
六、资料链接
（1）作品演示视频链接
链接①：哔哩哔哩--------点击播放
链接②：优酷视频--------点击播放
链接③：爱奇艺--------点击播放
链接④：腾讯视频--------点击播放
链接⑤：搜狐视频--------点击播放
（2）硬件电路分析视频：
链接①：哔哩哔哩--------点击播放
链接②：优酷视频--------点击播放
链接③：爱奇艺--------点击播放
链接④：腾讯视频--------点击播放
链接⑤：搜狐视频--------点击播放
（3）软件程序分析视频：
链接①：哔哩哔哩--------点击播放
链接②：优酷视频--------点击播放
链接③：爱奇艺 --------点击播放
链接④：腾讯视频--------点击播放
链接⑤： 搜狐视频--------点击播放
（4）原理图链接：
方案一：主机、从机分开设计
方案二：主从一体机
（5）源程序下载：
程序下载
