Nacos集群搭建

网友: 文档中心 2022-05-15 10:49:42

Nacos集群搭建

1.集群结构图

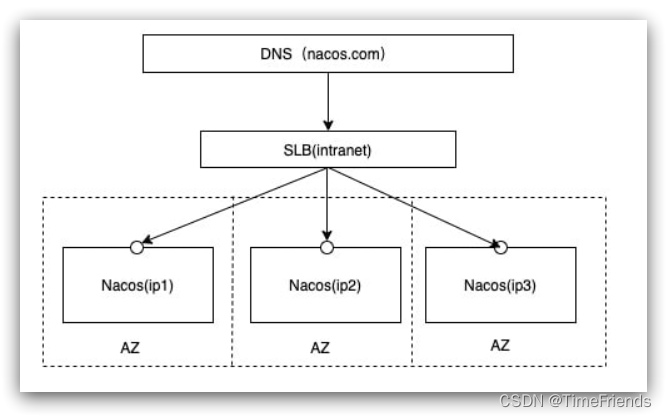

官方给出的Nacos集群图：

Nacos集群搭建

其中包含3个nacos节点，然后一个负载均衡器代理3个Nacos。这里负载均衡器可以使用nginx。

我们计划的集群结构：

Nacos集群搭建

三个nacos节点的地址：

节点 ip port
nacos1 192.168.150.1 8845
nacos2 192.168.150.1 8846
nacos3 192.168.150.1 8847

2.搭建集群

搭建集群的基本步骤：

  • 搭建数据库，初始化数据库表结构
  • 下载nacos安装包
  • 配置nacos
  • 启动nacos集群
  • nginx反向代理

2.1.初始化数据库

Nacos默认数据存储在内嵌数据库Derby中，不属于生产可用的数据库。

官方推荐的最佳实践是使用带有主从的高可用数据库集群
这里我们以单点的数据库为例来讲解。

首先新建一个数据库，命名为nacos，而后导入下面的SQL：

CREATE TABLE `config_info` (  `id` bigint(20) NOT NULL AUTO_INCREMENT COMMENT 'id',  `data_id` varchar(255) NOT NULL COMMENT 'data_id',  `group_id` varchar(255) DEFAULT NULL,  `content` longtext NOT NULL COMMENT 'content',  `md5` varchar(32) DEFAULT NULL COMMENT 'md5',  `gmt_create` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',  `gmt_modified` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '修改时间',  `src_user` text COMMENT 'source user',  `src_ip` varchar(50) DEFAULT NULL COMMENT 'source ip',  `app_name` varchar(128) DEFAULT NULL,  `tenant_id` varchar(128) DEFAULT '' COMMENT '租户字段',  `c_desc` varchar(256) DEFAULT NULL,  `c_use` varchar(64) DEFAULT NULL,  `effect` varchar(64) DEFAULT NULL,  `type` varchar(64) DEFAULT NULL,  `c_schema` text,  PRIMARY KEY (`id`),  UNIQUE KEY `uk_configinfo_datagrouptenant` (`data_id`,`group_id`,`tenant_id`)) ENGINE=InnoDB DEFAULT CHARSET=utf8 COLLATE=utf8_bin COMMENT='config_info';/******************************************//*   数据库全名 = nacos_config   *//*   表名称 = config_info_aggr   *//******************************************/CREATE TABLE `config_info_aggr` (  `id` bigint(20) NOT NULL AUTO_INCREMENT COMMENT 'id',  `data_id` varchar(255) NOT NULL COMMENT 'data_id',  `group_id` varchar(255) NOT NULL COMMENT 'group_id',  `datum_id` varchar(255) NOT NULL COMMENT 'datum_id',  `content` longtext NOT NULL COMMENT '内容',  `gmt_modified` datetime NOT NULL COMMENT '修改时间',  `app_name` varchar(128) DEFAULT NULL,  `tenant_id` varchar(128) DEFAULT '' COMMENT '租户字段',  PRIMARY KEY (`id`),  UNIQUE KEY `uk_configinfoaggr_datagrouptenantdatum` (`data_id`,`group_id`,`tenant_id`,`datum_id`)) ENGINE=InnoDB DEFAULT CHARSET=utf8 COLLATE=utf8_bin COMMENT='增加租户字段';/******************************************//*   数据库全名 = nacos_config   *//*   表名称 = config_info_beta   *//******************************************/CREATE TABLE `config_info_beta` (  `id` bigint(20) NOT NULL AUTO_INCREMENT COMMENT 'id',  `data_id` varchar(255) NOT NULL COMMENT 'data_id',  `group_id` varchar(128) NOT NULL COMMENT 'group_id',  `app_name` varchar(128) DEFAULT NULL COMMENT 'app_name',  `content` longtext NOT NULL COMMENT 'content',  `beta_ips` varchar(1024) DEFAULT NULL COMMENT 'betaIps',  `md5` varchar(32) DEFAULT NULL COMMENT 'md5',  `gmt_create` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',  `gmt_modified` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '修改时间',  `src_user` text COMMENT 'source user',  `src_ip` varchar(50) DEFAULT NULL COMMENT 'source ip',  `tenant_id` varchar(128) DEFAULT '' COMMENT '租户字段',  PRIMARY KEY (`id`),  UNIQUE KEY `uk_configinfobeta_datagrouptenant` (`data_id`,`group_id`,`tenant_id`)) ENGINE=InnoDB DEFAULT CHARSET=utf8 COLLATE=utf8_bin COMMENT='config_info_beta';/******************************************//*   数据库全名 = nacos_config   *//*   表名称 = config_info_tag   *//******************************************/CREATE TABLE `config_info_tag` (  `id` bigint(20) NOT NULL AUTO_INCREMENT COMMENT 'id',  `data_id` varchar(255) NOT NULL COMMENT 'data_id',  `group_id` varchar(128) NOT NULL COMMENT 'group_id',  `tenant_id` varchar(128) DEFAULT '' COMMENT 'tenant_id',  `tag_id` varchar(128) NOT NULL COMMENT 'tag_id',  `app_name` varchar(128) DEFAULT NULL COMMENT 'app_name',  `content` longtext NOT NULL COMMENT 'content',  `md5` varchar(32) DEFAULT NULL COMMENT 'md5',  `gmt_create` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',  `gmt_modified` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '修改时间',  `src_user` text COMMENT 'source user',  `src_ip` varchar(50) DEFAULT NULL COMMENT 'source ip',  PRIMARY KEY (`id`),  UNIQUE KEY `uk_configinfotag_datagrouptenanttag` (`data_id`,`group_id`,`tenant_id`,`tag_id`)) ENGINE=InnoDB DEFAULT CHARSET=utf8 COLLATE=utf8_bin COMMENT='config_info_tag';/******************************************//*   数据库全名 = nacos_config   *//*   表名称 = config_tags_relation   *//******************************************/CREATE TABLE `config_tags_relation` (  `id` bigint(20) NOT NULL COMMENT 'id',  `tag_name` varchar(128) NOT NULL COMMENT 'tag_name',  `tag_type` varchar(64) DEFAULT NULL COMMENT 'tag_type',  `data_id` varchar(255) NOT NULL COMMENT 'data_id',  `group_id` varchar(128) NOT NULL COMMENT 'group_id',  `tenant_id` varchar(128) DEFAULT '' COMMENT 'tenant_id',  `nid` bigint(20) NOT NULL AUTO_INCREMENT,  PRIMARY KEY (`nid`),  UNIQUE KEY `uk_configtagrelation_configidtag` (`id`,`tag_name`,`tag_type`),  KEY `idx_tenant_id` (`tenant_id`)) ENGINE=InnoDB DEFAULT CHARSET=utf8 COLLATE=utf8_bin COMMENT='config_tag_relation';/******************************************//*   数据库全名 = nacos_config   *//*   表名称 = group_capacity   *//******************************************/CREATE TABLE `group_capacity` (  `id` bigint(20) unsigned NOT NULL AUTO_INCREMENT COMMENT '主键ID',  `group_id` varchar(128) NOT NULL DEFAULT '' COMMENT 'Group ID，空字符表示整个集群',  `quota` int(10) unsigned NOT NULL DEFAULT '0' COMMENT '配额，0表示使用默认值',  `usage` int(10) unsigned NOT NULL DEFAULT '0' COMMENT '使用量',  `max_size` int(10) unsigned NOT NULL DEFAULT '0' COMMENT '单个配置大小上限，单位为字节，0表示使用默认值',  `max_aggr_count` int(10) unsigned NOT NULL DEFAULT '0' COMMENT '聚合子配置最大个数，，0表示使用默认值',  `max_aggr_size` int(10) unsigned NOT NULL DEFAULT '0' COMMENT '单个聚合数据的子配置大小上限，单位为字节，0表示使用默认值',  `max_history_count` int(10) unsigned NOT NULL DEFAULT '0' COMMENT '最大变更历史数量',  `gmt_create` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',  `gmt_modified` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '修改时间',  PRIMARY KEY (`id`),  UNIQUE KEY `uk_group_id` (`group_id`)) ENGINE=InnoDB DEFAULT CHARSET=utf8 COLLATE=utf8_bin COMMENT='集群、各Group容量信息表';/******************************************//*   数据库全名 = nacos_config   *//*   表名称 = his_config_info   *//******************************************/CREATE TABLE `his_config_info` (  `id` bigint(64) unsigned NOT NULL,  `nid` bigint(20) unsigned NOT NULL AUTO_INCREMENT,  `data_id` varchar(255) NOT NULL,  `group_id` varchar(128) NOT NULL,  `app_name` varchar(128) DEFAULT NULL COMMENT 'app_name',  `content` longtext NOT NULL,  `md5` varchar(32) DEFAULT NULL,  `gmt_create` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP,  `gmt_modified` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP,  `src_user` text,  `src_ip` varchar(50) DEFAULT NULL,  `op_type` char(10) DEFAULT NULL,  `tenant_id` varchar(128) DEFAULT '' COMMENT '租户字段',  PRIMARY KEY (`nid`),  KEY `idx_gmt_create` (`gmt_create`),  KEY `idx_gmt_modified` (`gmt_modified`),  KEY `idx_did` (`data_id`)) ENGINE=InnoDB DEFAULT CHARSET=utf8 COLLATE=utf8_bin COMMENT='多租户改造';/******************************************//*   数据库全名 = nacos_config   *//*   表名称 = tenant_capacity   *//******************************************/CREATE TABLE `tenant_capacity` (  `id` bigint(20) unsigned NOT NULL AUTO_INCREMENT COMMENT '主键ID',  `tenant_id` varchar(128) NOT NULL DEFAULT '' COMMENT 'Tenant ID',  `quota` int(10) unsigned NOT NULL DEFAULT '0' COMMENT '配额，0表示使用默认值',  `usage` int(10) unsigned NOT NULL DEFAULT '0' COMMENT '使用量',  `max_size` int(10) unsigned NOT NULL DEFAULT '0' COMMENT '单个配置大小上限，单位为字节，0表示使用默认值',  `max_aggr_count` int(10) unsigned NOT NULL DEFAULT '0' COMMENT '聚合子配置最大个数',  `max_aggr_size` int(10) unsigned NOT NULL DEFAULT '0' COMMENT '单个聚合数据的子配置大小上限，单位为字节，0表示使用默认值',  `max_history_count` int(10) unsigned NOT NULL DEFAULT '0' COMMENT '最大变更历史数量',  `gmt_create` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',  `gmt_modified` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '修改时间',  PRIMARY KEY (`id`),  UNIQUE KEY `uk_tenant_id` (`tenant_id`)) ENGINE=InnoDB DEFAULT CHARSET=utf8 COLLATE=utf8_bin COMMENT='租户容量信息表';CREATE TABLE `tenant_info` (  `id` bigint(20) NOT NULL AUTO_INCREMENT COMMENT 'id',  `kp` varchar(128) NOT NULL COMMENT 'kp',  `tenant_id` varchar(128) default '' COMMENT 'tenant_id',  `tenant_name` varchar(128) default '' COMMENT 'tenant_name',  `tenant_desc` varchar(256) DEFAULT NULL COMMENT 'tenant_desc',  `create_source` varchar(32) DEFAULT NULL COMMENT 'create_source',  `gmt_create` bigint(20) NOT NULL COMMENT '创建时间',  `gmt_modified` bigint(20) NOT NULL COMMENT '修改时间',  PRIMARY KEY (`id`),  UNIQUE KEY `uk_tenant_info_kptenantid` (`kp`,`tenant_id`),  KEY `idx_tenant_id` (`tenant_id`)) ENGINE=InnoDB DEFAULT CHARSET=utf8 COLLATE=utf8_bin COMMENT='tenant_info';CREATE TABLE `users` (`username` varchar(50) NOT NULL PRIMARY KEY,`password` varchar(500) NOT NULL,`enabled` boolean NOT NULL);CREATE TABLE `roles` (`username` varchar(50) NOT NULL,`role` varchar(50) NOT NULL,UNIQUE INDEX `idx_user_role` (`username` ASC, `role` ASC) USING BTREE);CREATE TABLE `permissions` (    `role` varchar(50) NOT NULL,    `resource` varchar(255) NOT NULL,    `action` varchar(8) NOT NULL,    UNIQUE INDEX `uk_role_permission` (`role`,`resource`,`action`) USING BTREE);INSERT INTO users (username, password, enabled) VALUES ('nacos', '$2a$10$EuWPZHzz32dJN7jexM34MOeYirDdFAZm2kuWj7VEOJhhZkDrxfvUu', TRUE);INSERT INTO roles (username, role) VALUES ('nacos', 'ROLE_ADMIN');

2.2.下载nacos

nacos在GitHub上有下载地址：https://github.com/alibaba/nacos/tags，可以选择任意版本下载。

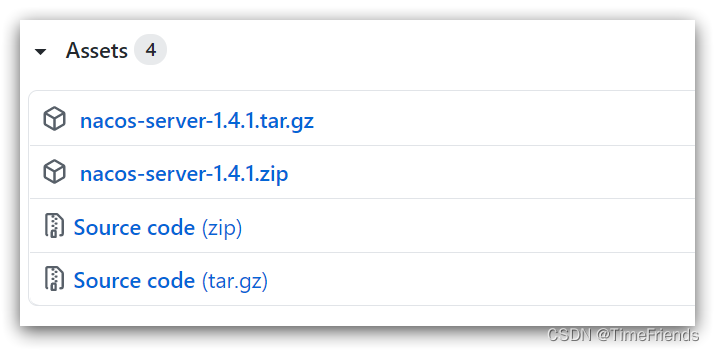

本例中才用1.4.1版本：

Nacos集群搭建

2.3.配置Nacos

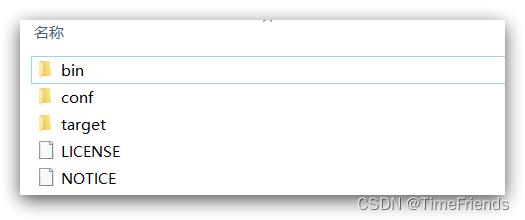

将这个包解压到任意非中文目录下，如图：

Nacos集群搭建

目录说明：

  • bin：启动脚本
  • conf：配置文件

进入nacos的conf目录，修改配置文件cluster.conf.example，重命名为cluster.conf：

Nacos集群搭建

然后添加内容：

127.0.0.1:8845127.0.0.1.8846127.0.0.1.8847

然后修改application.properties文件，添加数据库配置

spring.datasource.platform=mysqldb.num=1db.url.0=jdbc:mysql://127.0.0.1:3306/nacos?characterEncoding=utf8&connectTimeout=1000&socketTimeout=3000&autoReconnect=true&useUnicode=true&useSSL=false&serverTimezone=UTCdb.user.0=rootdb.password.0=123

2.4.启动

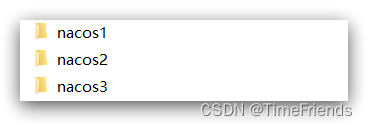

将nacos文件夹复制三份，分别命名为：nacos1、nacos2、nacos3

Nacos集群搭建

然后分别修改三个文件夹中的application.properties，

nacos1:

server.port=8845

nacos2:

server.port=8846

nacos3:

server.port=8847

然后分别启动三个nacos节点：

startup.cmd

2.5.nginx反向代理

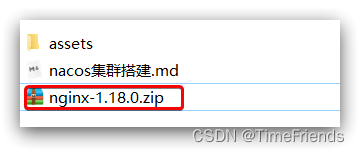

找博主获取 nginx安装包：

Nacos集群搭建

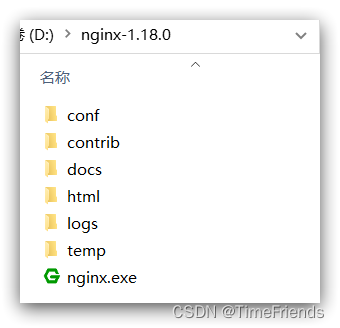

解压到任意非中文目录下：

Nacos集群搭建

修改conf/nginx.conf文件，配置如下：

upstream nacos-cluster {    server 127.0.0.1:8845;server 127.0.0.1:8846;server 127.0.0.1:8847;}server {    listen80;    server_name  localhost;    location /nacos { proxy_pass http://nacos-cluster;    }}

而后在浏览器访问：http://localhost/nacos即可。

代码中application.yml文件配置如下：

spring:  cloud:    nacos:      server-addr: localhost:80 # Nacos地址

2.6.优化

  • 实际部署时，需要给做反向代理的nginx服务器设置一个域名，这样后续如果有服务器迁移nacos的客户端也无需更改配置.

  • Nacos的各个节点应该部署到多个不同服务器，做好容灾和隔离

    server_name localhost;

    location /nacos {
    proxy_pass http://nacos-cluster;
    }
    }

而后在浏览器访问：http://localhost/nacos即可。代码中application.yml文件配置如下：```yamlspring:  cloud:    nacos:      server-addr: localhost:80 # Nacos地址

2.6.优化

  • 实际部署时，需要给做反向代理的nginx服务器设置一个域名，这样后续如果有服务器迁移nacos的客户端也无需更改配置.

  • Nacos的各个节点应该部署到多个不同服务器，做好容灾和隔离
