前言
《MATLAB语音信号分析与合成(第二版)》是中科院声学所的大佬宋知用老师数十年经验积累下的呕心之作,对于语音信号处理相关感兴趣的同学,日后希望在语音信号分析、处理与合成相关领域进行一定研究的话,可以以此进行入门。
语音信号处理是数字信号处理的一个重要分支。本书含有许多数字信号处理的方法和 MATLAB函数。 全书共10章。第1-4章介绍语音信号处理的一些基本分析方法和手段,以及相应的MATLAB函数;第5-9章介绍语音信号预处理和特征的提取,包括消除趋势项和基本的减噪方法,以及端点检测、基音的提取和共 振峰的提取,并利用语音信号处理的基本方法,给出了多种提取方法和相应的 MATLAB程序;第10章结合 各种参数的检测介绍了语音信号的合成、语音信号的变速和变调处理,还介绍了时域基音同步叠加( TD PSOLA)的语音合成,并给出了相应的MATLAB程序。附录A中给出了调试复杂程序的方法和思路。 本书可作为从事语音信号处理的本科高年级学生、研究生或科研工程技术人员的辅助读物,也可作为从 事信号处理研究与应用的科研工程技术人员的参考用书。
我的研究生导师的主攻方向就是语音信号处理相关,虽然自己研究生期间的大论文方向是数字图像处理,但所谓语音图像不分家,自己在老师的研究生主讲课小波变换上虽然划水,但在后期导师的语音信号处理的课程设计和工程应用上自己在语音上还算入了一点小门道,在结课测试中拿到了小组第一,导师还特地发了三百大洋的伙食经费以资鼓励。
这次重新捡起语音识别,正好入手了宋老师的这本书,算是自己重新复习一遍吧,主要以介绍各章节中源码为主,这是本书的第九章的7个仿真应用实例,话不多说,开始!
1. 数据与函数路径设置
书中经常会调用的一些函数(自编函数或取自其他应用工具箱中的函数)已集中在basic_tbx工具箱中,在运行本书的程序前请把该工具箱设置(用set path设置)在工作路径下;
当要运行EMD处理时,要把emd工具箱设置在工作路径下;
当要运行主体延伸基音检测时,要把Pitch_ztlib工具箱设置在工作路径下;
当要进行时域基音同步叠加语音合成时,要把psola_lib工具箱设置在工作路径下;
当要应用本书提供的语音数据时,最好把speech_signal设置在工作路径下。
本书的所有函数和程序都在MATLAB R2009a版本下调试通过。(我用的是MATLAB2015b,有些函数已经更新,所以我会进行修改,以便调试通过)
路径设置的方法如下:
打开MATLAB,点击“主页”,找到设置路径
将上述文件夹路径全部添加到MATLAB搜索路径中
添加完毕,保存,开始仿真。

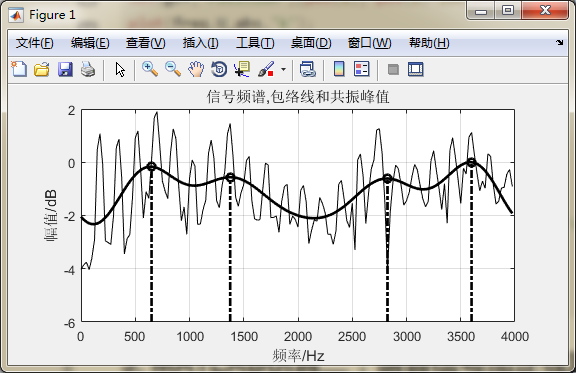

2. MATLAB仿真一:倒谱法对共振峰的估算
%% pr9_2_1clear all; clc; close all;waveFile='snn27.wav';% 设置文件名% [x, fs, nbits]=wavread(waveFile); % 读入一帧数据[x, fs]=audioread(waveFile); % 读入一帧数据u=filter([1 -.99],1,x); % 预加重wlen=length(u); % 帧长cepstL=6; % 倒频率上窗函数的宽度wlen2=wlen/2; freq=(0:wlen2-1)*fs/wlen; % 计算频域的频率刻度u2=u.*hamming(wlen);% 信号加窗函数U=fft(u2); % 按式(9-2-1)计算U_abs=log(abs(U(1:wlen2))); % 按式(9-2-2)计算Cepst=ifft(U_abs); % 按式(9-2-3)计算cepst=zeros(1,wlen2); cepst(1:cepstL)=Cepst(1:cepstL); % 按式(9-2-5)计算cepst(end-cepstL+2:end)=Cepst(end-cepstL+2:end);spect=real(fft(cepst)); % 按式(9-2-6)计算[Loc,Val]=findpeaks(spect); % 寻找峰值FRMNT=freq(Loc); % 计算出共振峰频率% 作图pos = get(gcf,'Position');set(gcf,'Position',[pos(1), pos(2)-100,pos(3),(pos(4)-140)]);plot(freq,U_abs,'k'); hold on; axis([0 4000 -6 2]); grid;plot(freq,spect,'k','linewidth',2); xlabel('频率/Hz'); ylabel('幅值/dB');title('信号频谱,包络线和共振峰值')fprintf('%5.2f %5.2f %5.2f %5.2f\n',FRMNT);for k=1 : 4 plot(freq(Loc(k)),Val(k),'kO','linewidth',2); line([freq(Loc(k)) freq(Loc(k))],[-6 Val(k)],'color','k',... 'linestyle','-.','linewidth',2);end

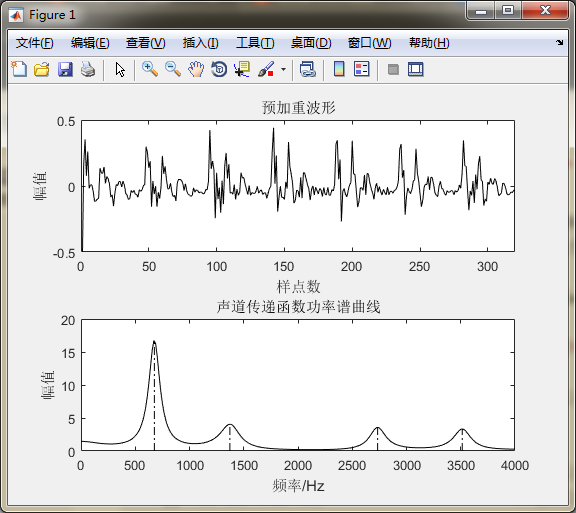

3. MATLAB仿真二:LPC法对共振峰的估算一
%% pr9_3_1 clear all; clc; close all;fle='snn27.wav';% 指定文件名% [x,fs]=wavread(fle); % 读入一帧语音信号 [x,fs]=audioread(fle); % 读入一帧语音信号 u=filter([1 -.99],1,x);% 预加重wlen=length(u); % 帧长p=12; % LPC阶数a=lpc(u,p); % 求出LPC系数U=lpcar2pf(a,255); % 由LPC系数求出频谱曲线freq=(0:256)*fs/512; % 频率刻度df=fs/512; % 频率分辨率U_log=10*log10(U); % 功率谱分贝值subplot 211; plot(u,'k'); % 作图axis([0 wlen -0.5 0.5]);title('预加重波形');xlabel('样点数'); ylabel('幅值')subplot 212; plot(freq,U,'k');title('声道传递函数功率谱曲线');xlabel('频率/Hz'); ylabel('幅值');[Loc,Val]=findpeaks(U);% 在U中寻找峰值ll=length(Loc); % 有几个峰值for k=1 : ll m=Loc(k); % 设置m-1,m和m+1 m1=m-1; m2=m+1; p=Val(k); % 设置P(m-1),P(m)和P(m+1) p1=U(m1); p2=U(m2); aa=(p1+p2)/2-p; % 按式(9-3-4)计算 bb=(p2-p1)/2; cc=p; dm=-bb/2/aa;% 按式(9-3-6)计算 pp=-bb*bb/4/aa+cc; % 按式(9-3-8)计算 m_new=m+dm; bf=-sqrt(bb*bb-4*aa*(cc-pp/2))/aa; % 按式(9-3-13)计算 F(k)=(m_new-1)*df; % 按式(9-3-7)计算 Bw(k)=bf*df;% 按式(9-3-14)计算 line([F(k) F(k)],[0 pp],'color','k','linestyle','-.');endfprintf('F =%5.2f %5.2f %5.2f %5.2f\n',F)fprintf('Bw=%5.2f %5.2f %5.2f %5.2f\n',Bw)

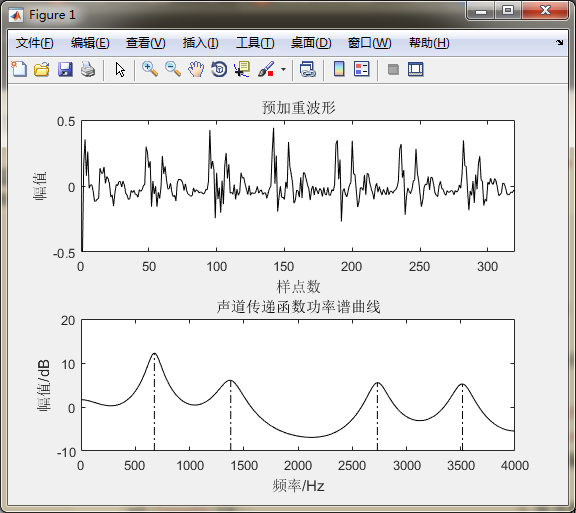

4. MATLAB仿真三:LPC法对共振峰的估算二
%% pr9_3_2 clear all; clc; close all;fle='snn27.wav';% 指定文件名% [xx,fs]=wavread(fle); % 读入一帧语音信号[xx,fs]=audioread(fle); % 读入一帧语音信号u=filter([1 -.99],1,xx); % 预加重wlen=length(u); % 帧长p=12; % LPC阶数a=lpc(u,p); % 求出LPC系数U=lpcar2pf(a,255); % 由LPC系数求出功率谱曲线freq=(0:256)*fs/512; % 频率刻度df=fs/512; % 频率分辨率U_log=10*log10(U); % 功率谱分贝值subplot 211; plot(u,'k'); % 作图axis([0 wlen -0.5 0.5]);title('预加重波形');xlabel('样点数'); ylabel('幅值')subplot 212; plot(freq,U_log,'k');title('声道传递函数功率谱曲线');xlabel('频率/Hz'); ylabel('幅值/dB');n_frmnt=4; % 取四个共振峰const=fs/(2*pi);% 常数 rts=roots(a); % 求根k=1; % 初始化yf = [];bandw=[];for i=1:length(a)-1 re=real(rts(i)); % 取根之实部 im=imag(rts(i)); % 取根之虚部 formn=const*atan2(im,re); % 按(9-3-17)计算共振峰频率 bw=-2*const*log(abs(rts(i))); % 按(9-3-18)计算带宽 if formn>150 & bw <700 & formn<fs/2 % 满足条件方能成共振峰和带宽 yf(k)=formn; bandw(k)=bw; k=k+1; endend[y, ind]=sort(yf); % 排序bw=bandw(ind);F = [NaN NaN NaN NaN]; % 初始化Bw = [NaN NaN NaN NaN];F(1:min(n_frmnt,length(y))) = y(1:min(n_frmnt,length(y))); % 输出最多四个Bw(1:min(n_frmnt,length(y))) = bw(1:min(n_frmnt,length(y))); % 输出最多四个F0 = F(:); % 按列输出Bw = Bw(:);p1=length(F0); % 在共振峰处画线for k=1 : p1 m=floor(F0(k)/df); P(k)=U_log(m+1); line([F0(k) F0(k)],[-10 P(k)],'color','k','linestyle','-.');endfprintf('F0=%5.2f %5.2f %5.2f %5.2f\n',F0);fprintf('Bw=%5.2f %5.2f %5.2f %5.2f\n',Bw);

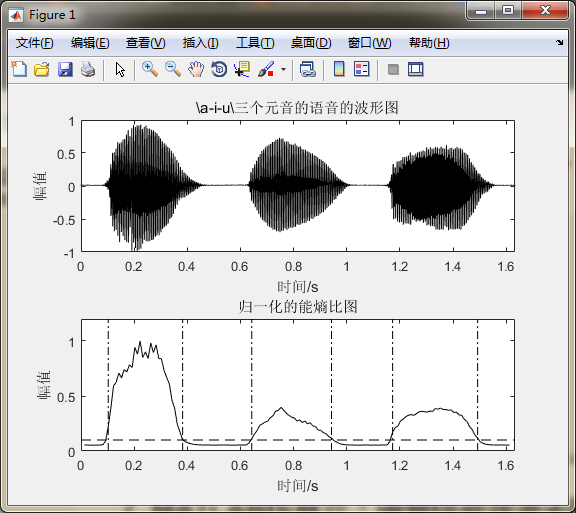

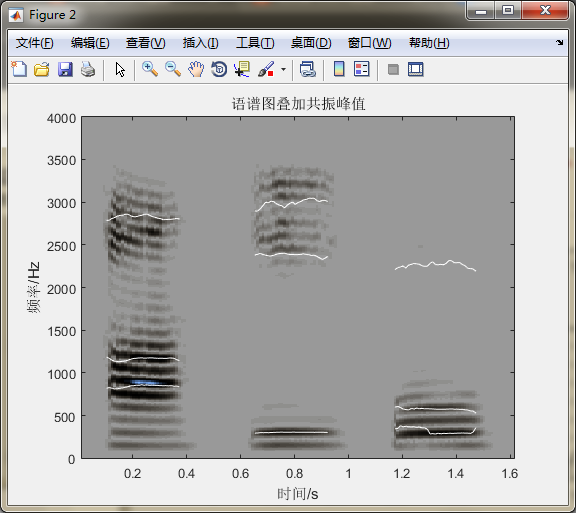

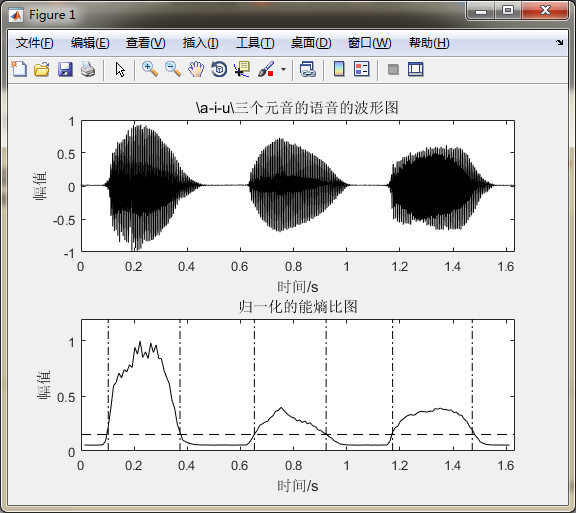

5. MATLAB仿真四:连续语音LPC法共振峰的检测一
%% pr9_4_1 clear all; clc; close all;filedir=[]; % 设置数据文件的路径filename='vowels8.wav'; % 设置数据文件的名称fle=[filedir filename] % 构成路径和文件名的字符串% [xx,fs]=wavread(fle); % 读入语音文件[xx,fs]=audioread(fle); % 读入语音文件x=xx-mean(xx); % 消除 直流分量x=x/max(abs(x)); % 幅值归一化y=filter([1 -.99],1,x); % 预加重wlen=200; % 设置帧长inc=80; % 设置帧移xy=enframe(y,wlen,inc)'; % 分帧fn=size(xy,2); % 求帧数Nx=length(y); % 数据长度time=(0:Nx-1)/fs; % 时间刻度frameTime=frame2time(fn,wlen,inc,fs); % 每帧对应的时间刻度T1=0.1; % 设置阈值T1和T2的比例常数miniL=20; % 有话段的最小帧数p=9; thr1=0.75; % 线性预测阶数和阈值[voiceseg,vosl,SF,Ef]=pitch_vad1(xy,fn,T1,miniL); % 端点检测Msf=repmat(SF',1,3); % 把SF扩展为fn×3的数组formant1=Ext_frmnt(xy,p,thr1,fs);% 提取共振峰信息Fmap1=Msf.*formant1; % 只取有话段的数据findex=find(Fmap1==0); % 如果有数值为0 ,设为nanFmap=Fmap1;Fmap(findex)=nan;nfft=512; % 计算语谱图d=stftms(y,wlen,nfft,inc);W2=1+nfft/2;n2=1:W2;freq=(n2-1)*fs/nfft;warning off% 作图figure(1) % 画信号的波形图和能熵比图subplot 211; plot(time,x,'k');title('\a-i-u\三个元音的语音的波形图');xlabel('时间/s'); ylabel('幅值'); axis([0 max(time) -1.2 1.2]);subplot 212; plot(frameTime,Ef,'k'); hold online([0 max(time)],[T1 T1],'color','k','linestyle','--');title('归一化的能熵比图'); axis([0 max(time) 0 1.2]);xlabel('时间/s'); ylabel('幅值')for k=1 : vosl in1=voiceseg(k).begin; in2=voiceseg(k).end; it1=frameTime(in1); it2=frameTime(in2); line([it1 it1],[0 1.2],'color','k','linestyle','-.'); line([it2 it2],[0 1.2],'color','k','linestyle','-.');endfigure(2) % 画语音信号的语谱图imagesc(frameTime,freq,abs(d(n2,:))); axis xym = 64; LightYellow = [0.6 0.6 0.6];MidRed = [0 0 0]; Black = [0.5 0.7 1];Colors = [LightYellow; MidRed; Black];colormap(SpecColorMap(m,Colors)); hold onplot(frameTime,Fmap,'w'); % 叠加上共振峰频率曲线title('在语谱图上标出共振峰频率');xlabel('时间/s'); ylabel('频率/Hz')

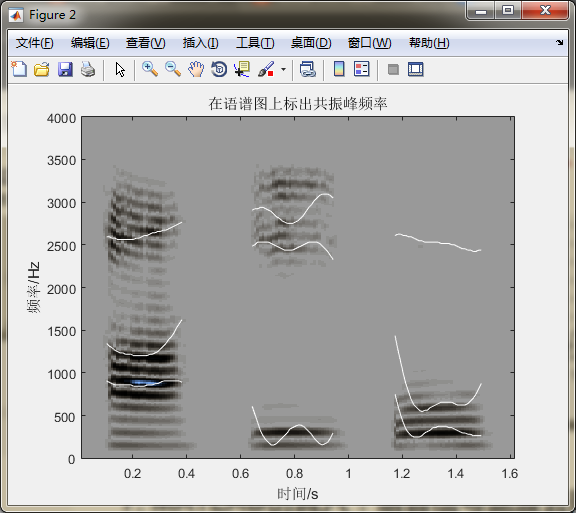

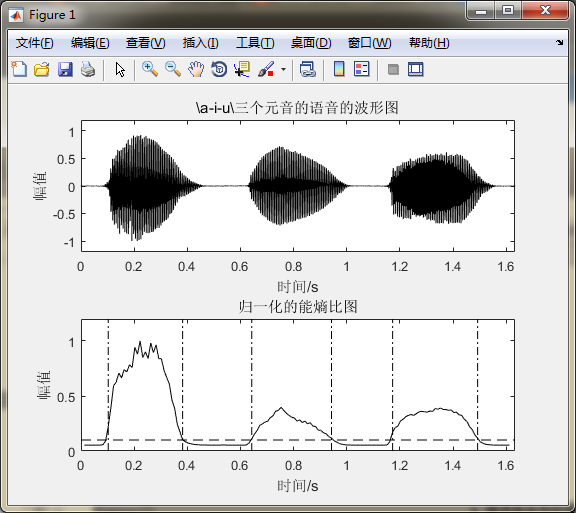

6. MATLAB仿真五:连续语音LPC法共振峰的检测二
%% pr9_4_2 clear all; clc; close all;filedir=[]; % 设置语音文件路径filename='vowels8.wav'; % 设置文件名fle=[filedir filename]% [x, fs, nbits]=wavread(fle); % 读入语音文件[x, fs]=audioread(fle); % 读入语音文件y=filter([1 -.99],1,x); % 预加重wlen=200; % 设置帧长inc=80; % 设置帧移xy=enframe(y,wlen,inc)'; % 分帧fn=size(xy,2); % 求帧数Nx=length(y); % 数据长度time=(0:Nx-1)/fs; % 时间刻度frameTime=frame2time(fn,wlen,inc,fs); % 每帧对应的时间刻度T1=0.1; % 判断有话段的能熵比阈值miniL=10; % 有话段的最小帧数[voiceseg,vosl,SF,Ef]=pitch_vad1(xy,fn,T1,miniL); % 端点检测Msf=repmat(SF',1,3); % 把SF扩展为3×fn的数组Fsamps = 256; % 设置频域长度Tsamps= fn; % 设置时域长度ct = 0;warning offnumiter = 10; % 循环10次,iv=2.^(10-10*exp(-linspace(2,10,numiter)/1.9));% 在0~1024之间计算出10个数for j=1:numiter i=iv(j); iy=fix(length(y)/round(i)); % 计算帧数 [ft1] = seekfmts1(y,iy,fs,10); % 已知帧数提取共振峰 ct = ct+1; ft2(:,:,ct) = interp1(linspace(1,length(y),iy)',...% 把ft1数据内插为Tsamps长 Fsamps*ft1',linspace(1,length(y),Tsamps)')';endft3 = squeeze(nanmean(permute(ft2,[3 2 1]))); % 重新排列和平均处理tmap = repmat([1:Tsamps]',1,3);Fmap=ones(size(tmap))*nan;% 初始化idx = find(~isnan(sum(ft3,2))); % 寻找非nan的位置fmap = ft3(idx,:); % 存放非nan的数据[b,a] = butter(9,0.1); % 设计低通滤波器fmap1 = round(filtfilt(b,a,fmap)); % 低通滤波fmap2 = (fs/2)*(fmap1/256); % 恢复到实际频率Ftmp_map(idx,:)=fmap2; % 输出数据Fmap1=Msf.*Ftmp_map; % 只取有话段的数据findex=find(Fmap1==0); % 如果有数值为0 ,设为nanFmap=Fmap1;Fmap(findex)=nan;nfft=512; % 计算语谱图d=stftms(y,wlen,nfft,inc);W2=1+nfft/2;n2=1:W2;freq=(n2-1)*fs/nfft;% 作图figure(1) % 画信号的波形图和能熵比图subplot 211; plot(time,x,'k');title('\a-i-u\三个元音的语音的波形图');xlabel('时间/s'); ylabel('幅值'); xlim([0 max(time)]);subplot 212; plot(frameTime,Ef,'k'); hold online([0 max(time)],[T1 T1],'color','k','linestyle','--');title('归一化的能熵比图'); axis([0 max(time) 0 1.2]);xlabel('时间/s'); ylabel('幅值')for k=1 : vosl in1=voiceseg(k).begin; in2=voiceseg(k).end; it1=frameTime(in1); it2=frameTime(in2); line([it1 it1],[0 1.2],'color','k','linestyle','-.'); line([it2 it2],[0 1.2],'color','k','linestyle','-.');endfigure(2) % 画语音信号的语谱图imagesc(frameTime,freq,abs(d(n2,:))); axis xym = 64; LightYellow = [0.6 0.6 0.6];MidRed = [0 0 0]; Black = [0.5 0.7 1];Colors = [LightYellow; MidRed; Black];colormap(SpecColorMap(m,Colors)); hold onplot(frameTime,Fmap,'w'); % 叠加上共振峰频率轨迹title('在语谱图上标出共振峰频率');xlabel('时间/s'); ylabel('频率/Hz')

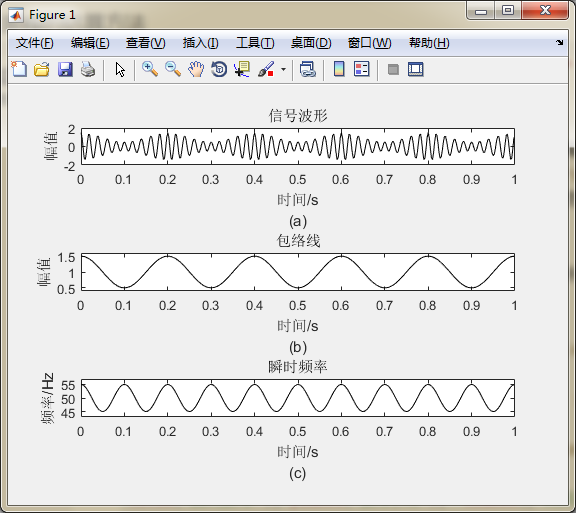

7. MATLAB仿真六:基于希尔伯特黄变换HHT的共振峰检测一
%% pr9_5_1 clear all; clc; close all;fs=400; % 采样频率N=400; % 数据长度n=0:1:N-1;dt=1/fs;t=n*dt; % 时间序列A=0.5; % 相位调制幅值x=(1+0.5*cos(2*pi*5*t)).*cos(2*pi*50*t+A*sin(2*pi*10*t)); % 信号序列z=hilbert(x'); % 希尔伯特变换a=abs(z); % 包络线fnor=instfreq(z); % 瞬时频率fnor=[fnor(1); fnor; fnor(end)]; % 瞬时频率补齐% 作图pos = get(gcf,'Position');set(gcf,'Position',[pos(1), pos(2)-100,pos(3),pos(4)]);subplot 311; plot(t,x,'k');title('信号波形'); ylabel('幅值'); xlabel(['时间/s' 10 '(a)']);subplot 312; plot(t,a,'k'); ylim([0.4 1.6]);title('包络线'); ylabel('幅值'); xlabel(['时间/s' 10 '(b)']);subplot 313; plot(t,fnor*fs,'k'); ylim([43 57]);title('瞬时频率'); ylabel('频率/Hz'); xlabel(['时间/s' 10 '(c)']);
8. MATLAB仿真七:基于希尔伯特黄变换HHT的共振峰检测二
%% pr9_5_2 clear all; clc; close all;Formant=[800 1200 3000; % 设置元音共振峰参数 300 2300 3000; 350 650 2200];Bwp=[150 200 250]; % 三个共振峰滤波器的半带宽filedir=[]; % 设置语音文件路径filename='vowels8.wav'; % 设置文件名fle=[filedir filename] % 构成语音文件路径和文件名% [xx, fs, nbits]=wavread(fle); % 读入语音[xx, fs]=audioread(fle); % 读入语音x=filter([1 -.99],1,xx); % 预加重wlen=200; % 帧长inc=80;% 帧移y=enframe(x,wlen,inc)'; % 分帧fn=size(y,2); % 帧数Nx=length(x); % 数据长度time=(0:Nx-1)/fs; % 时间刻度frameTime=frame2time(fn,wlen,inc,fs); % 每帧的时间刻度T1=0.15; r2=0.5; % 设置阈值miniL=10; % 有话段的最小帧数[voiceseg,vosl,SF,Ef]=pitch_vad1(y,fn,T1,miniL); % 端点检测FRMNT=ones(3,fn)*nan;% 初始化for m=1 : vosl% 对每一有话段处理 Frt_cent=Formant(m,:); % 取共振峰中心频率 in1=voiceseg(m).begin; % 有话段开始帧号 in2=voiceseg(m).end; % 有话段结束帧号 ind=in2-in1+1; % 有话段长度 ix1=(in1-1)*inc+1; % 有话段在语音中的开始位置 ix2=(in2-1)*inc+wlen; % 有话段在语音中的结束位置 ixd=ix2-ix1+1; % 本有话段长度 z=x(ix1:ix2); % 从语音中取来该有话段 for kk=1 : 3 % 循环3次检测3个共振峰 fw=Frt_cent(kk); % 取来对应的中心频率 fl=fw-Bwp(kk); % 求出滤波器的低截止频率 if fl<200, fl=200; end fh=fw+Bwp(kk); % 求出滤波器的高截止频率 b=fir1(100,[fl fh]*2/fs); % 设计带通滤波器 zz=conv(b,z);% 数字滤波 zz=zz(51:51+ixd-1); % 延迟校正 imp=emd(zz); % EMD变换 impt=hilbert(imp(1,:)'); % 希尔伯特变换 fnor=instfreq(impt);% 提取瞬时频率 f0=[fnor(1); fnor; fnor(end)]*fs; % 长度补齐 val0=abs(impt); % 求模值 for ii=1 : ind % 对每帧计算平均共振峰值 ixb=(ii-1)*inc+1; % 该帧的开始位置 ixe=ixb+wlen-1; % 该帧的结束位置 u0=f0(ixb:ixe); % 取来该帧中的数据 a0=val0(ixb:ixe); % 按式(9-5-17)计算 a2=sum(a0.*a0); v0=sum(u0.*a0.*a0)/a2; FRMNT(kk,in1+ii-1)=v0; % 赋值给FRMNT end endend%nfft=512; % 计算语谱图%d=stftms(x,wlen,nfft,inc);%W2=1+nfft/2;%n2=1:W2;%freq=(n2-1)*fs/nfft;% 作图figure(1) % 画信号的波形图和能熵比图subplot 211; plot(time,xx,'k');title('\a-i-u\三个元音的语音的波形图');xlabel('时间/s'); ylabel('幅值'); xlim([0 max(time)]);subplot 212; plot(frameTime,Ef,'k'); hold online([0 max(time)],[T1 T1],'color','k','linestyle','--');title('归一化的能熵比图'); axis([0 max(time) 0 1.2]);xlabel('时间/s'); ylabel('幅值')for k=1 : vosl in1=voiceseg(k).begin; in2=voiceseg(k).end; it1=frameTime(in1); it2=frameTime(in2); line([it1 it1],[0 1.2],'color','k','linestyle','-.'); line([it2 it2],[0 1.2],'color','k','linestyle','-.');endfigure(2) % 计算语谱图nfft=512;d=stftms(x,wlen,nfft,inc);W2=1+nfft/2;n2=1:W2;freq=(n2-1)*fs/nfft;imagesc(frameTime,freq,abs(d(n2,:))); axis xym = 64; LightYellow = [0.6 0.6 0.6];MidRed = [0 0 0]; Black = [0.5 0.7 1];Colors = [LightYellow; MidRed; Black];colormap(SpecColorMap(m,Colors));hold onplot(frameTime,FRMNT(1,:),'w',frameTime,FRMNT(2,:),'w',frameTime,FRMNT(3,:),'w')title('语谱图叠加共振峰值');xlabel('时间/s'); ylabel('频率/Hz');
小结
声道可以被看成一根具有非均匀截面的声管,在发音时将起共鸣器的作用。当声门处准周期脉冲激励进入声道时会引起共振特性,产生一组共振频率,这一组共振频率称为共振峰频率或简称为共振峰。共振峰参数包括共振峰频率和频带的宽度(带宽),它是区别不同韵母的重要参数。共振峰信息包含在语音频谱的包络中,因此共振峰参数提取的关键是估计自然语音频谱包络,并认为谱包络中的极大值就是共振峰。
与基音提取相类似,要精确地对共振峰估值也是比较困难,主要在于以下几个方面:
(1) 虚假峰值。在正常情况下,频谱包络中的最大值完全是由共振峰引起的,但有时会出现虚假峰值。
(2) 共振峰合并。当相邻两个共振峰频率靠得很近时难以分辨,而要寻找一种理想的能对共振峰合并进行识别的共振峰提取算法有不少实际的困难。
(3)高音调语音。传统的频谱包络估值方法是利用由谐波峰值提供的样点,而高音调语音(如女声和童声的基音频率较高)的谐波间隔比较宽,因而为频谱包络估值所提供的样点比较少,从而对提取包络带来一定的困难。
对本章内容感兴趣或者想充分学习了解的,建议去研习书中第九章节的内容。后期会对其中一些知识点在自己理解的基础上进行讨论补充,欢迎大家一起学习交流。
