前言

《MATLAB语音信号分析与合成（第二版）》是中科院声学所的大佬宋知用老师数十年经验积累下的呕心之作，对于语音信号处理相关感兴趣的同学，日后希望在语音信号分析、处理与合成相关领域进行一定研究的话，可以以此进行入门。

语音信号处理是数字信号处理的一个重要分支。本书含有许多数字信号处理的方法和 MATLAB函数。 全书共10章。第1-4章介绍语音信号处理的一些基本分析方法和手段,以及相应的MATLAB函数;第5-9章介绍语音信号预处理和特征的提取,包括消除趋势项和基本的减噪方法,以及端点检测、基音的提取和共 振峰的提取,并利用语音信号处理的基本方法,给出了多种提取方法和相应的 MATLAB程序;第10章结合 各种参数的检测介绍了语音信号的合成、语音信号的变速和变调处理,还介绍了时域基音同步叠加( TD PSOLA)的语音合成,并给出了相应的MATLAB程序。附录A中给出了调试复杂程序的方法和思路。 本书可作为从事语音信号处理的本科高年级学生、研究生或科研工程技术人员的辅助读物,也可作为从 事信号处理研究与应用的科研工程技术人员的参考用书。

我的研究生导师的主攻方向就是语音信号处理相关，虽然自己研究生期间的大论文方向是数字图像处理，但所谓语音图像不分家，自己在老师的研究生主讲课小波变换上虽然划水，但在后期导师的语音信号处理的课程设计和工程应用上自己在语音上还算入了一点小门道，在结课测试中拿到了小组第一，导师还特地发了三百大洋的伙食经费以资鼓励。

这次重新捡起语音识别，正好入手了宋老师的这本书，算是自己重新复习一遍吧，主要以介绍各章节中源码为主，这是本书的第七章的8个仿真应用实例，话不多说，开始！

1. 数据与函数路径设置

书中经常会调用的一些函数(自编函数或取自其他应用工具箱中的函数)已集中在basic_tbx工具箱中，在运行本书的程序前请把该工具箱设置(用set path设置)在工作路径下；

当要运行EMD处理时，要把emd工具箱设置在工作路径下;

当要运行主体延伸基音检测时，要把Pitch_ztlib工具箱设置在工作路径下;

当要进行时域基音同步叠加语音合成时，要把psola_lib工具箱设置在工作路径下;

当要应用本书提供的语音数据时，最好把speech_signal设置在工作路径下。

本书的所有函数和程序都在MATLAB R2009a版本下调试通过。（我用的是MATLAB2015b，有些函数已经更新，所以我会进行修改，以便调试通过）

路径设置的方法如下：

打开MATLAB，点击“主页”，找到设置路径

将上述文件夹路径全部添加到MATLAB搜索路径中

添加完毕，保存，开始仿真。

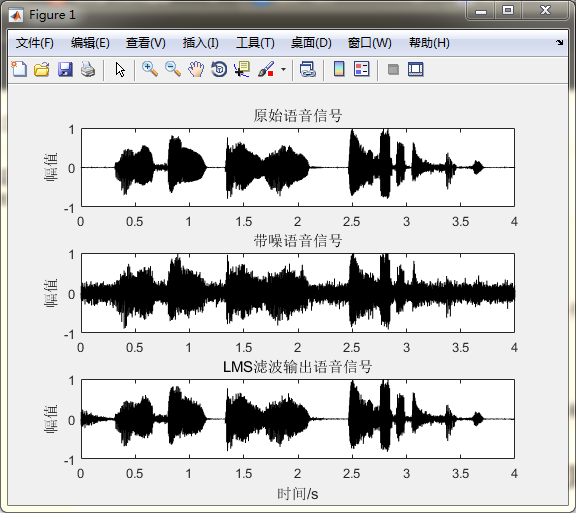

2. MATLAB仿真一：自适应滤波器LMS滤波减噪一

%% pr7_1_1 close all;clear all; clc; filedir=[]; % 设置路径filename='bluesky1.wav';  % 设置文件名fle=[filedir filename];   % 构成完整的路径和文件名% [s, fs, bits] = wavread(fle);    % 读入数据文件[s, fs] = audioread(fle);    % 读入数据文件s=s-mean(s);% 消除直流分量s=s/max(abs(s));   % 幅值归一N=length(s);% 语音长度time=(0:N-1)/fs;   % 设置时间刻度SNR=5;      % 设置信噪比r2=randn(size(s)); % 产生随机噪声b=fir1(31,0.5);    % 设计FIR滤波器,代替Hr21=filter(b,1,r2);% FIR滤波[r1,r22]=add_noisedata(s,r21,fs,fs,SNR);% 产生带噪语音，信噪比为SNR　M=32;% 设置Ｍ和mumu=0.001;  snr1=SNR_singlech(s,r1);  % 计算初始信噪比h = adaptfilt.lms(M,mu);  % LMS滤波[y,e] = filter(h,r2,r1);output=e;   % LMS滤波输出snr2=SNR_singlech(s,output);     % 计算滤波后的信噪比snr=snr2-snr1;SN1=snr1; SN2=snr2; SN3=snr;fprintf('snr1=%5.4f   snr2=%5.4f    snr=%5.4f\n',snr1,snr2,snr);% wavplay(r1,fs);    % 从声卡发声比较audioplayer(r1,fs);    % 从声卡发声比较pause(1)% wavplay(output,fs);audioplayer(output,fs);% 作图subplot 311; plot(time,s,'k'); ylabel('幅值') ylim([-1 1 ]); title('原始语音信号');subplot 312; plot(time,r1,'k'); ylabel('幅值') ylim([-1 1 ]); title('带噪语音信号');subplot 313; plot(time,output,'k'); ylim([-1 1 ]); title('LMS滤波输出语音信号');xlabel('时间/s'); ylabel('幅值')

function [signal,noise]=add_noisedata(s,data,fs,fs1,snr)s=s(:);     % 把信号转换成列数据s=s-mean(s);% 消除直流分量sL=length(s);      % 求出信号的长度if fs~=fs1  % 若纯语音信号的采样频率与噪声的采样频率不相等    x=resample(data,fs,fs1);     % 对噪声重采样，使噪声采样频率与纯语音信号的采样频率相同else    x=data;endx=x(:);     % 把噪声数据转换成列数据x=x-mean(x);% 消除直流分量xL=length(x);      % 求噪声数据长度if xL>=sL   % 如果噪声数据长度与信号数据长度不等，把噪声数据截断或补足    x=x(1:sL);else    disp('Warning: 噪声数据短于信号数据，以补0来补足！')    x=[x; zeros(sL-xL,1)];endSr=snr;Es=sum(x.*x);      % 求出信号的能量Ev=sum(s.*s);      % 求出噪声的能量a=sqrt(Ev/Es/(10^(Sr/10)));      % 计算出噪声的比例因子noise=a*x;  % 调整噪声的幅值signal=s+noise;    % 构成带噪语音

function snr=SNR_singlech(I,In)% 计算带噪语音信号的信噪比% I 是纯语音信号% In 是带噪的语音信号% 信噪比计算公式是% snr=10*log10(Esignal/Enoise)I=I(:)'; % 把数据转为一列In=In(:)';Ps=sum((I-mean(I)).^2);% 信号的能量Pn=sum((I-In).^2);     % 噪声的能量snr=10*log10(Ps/Pn);   % 信号的能量与噪声的能量之比，再求分贝值

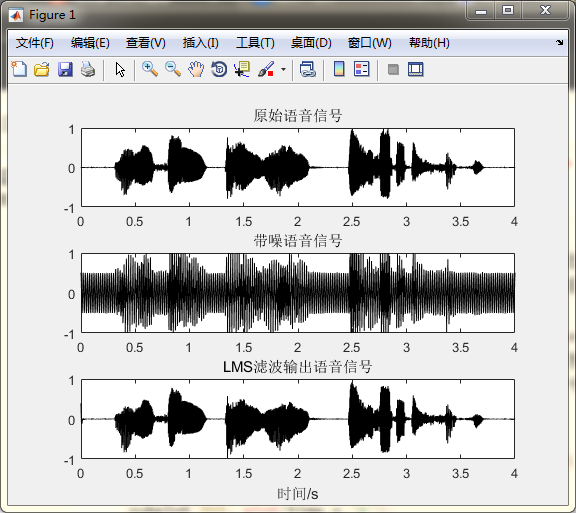

3. MATLAB仿真二：自适应滤波器LMS滤波减噪二

%% pr7_1_2 clear all; clc; close all;filedir=[]; % 指定文件路径filename='bluesky1.wav';  % 指定文件名fle=[filedir filename]    % 构成路径和文件名的字符串% [s,fs]=wavread(fle);      % 读入数据文件[s,fs]=audioread(fle);      % 读入数据文件s=s/max(abs(s));   % 幅值归一化N=length(s);% 求出信号长度time=(0:N-1)/fs;   % 设置时间ns=0.5*cos(2*pi*50*time); % 计算出50Hz工频信号x=s+ns';    % 语音信号和50Hz工频信号叠加snr1=SNR_singlech(s,x);   % 计算叠加50Hz工频信号后的信噪比x1=cos(2*pi*50*time);     % 设置x1和x2x2=sin(2*pi*50*time);w1=0.1;     % 初始化w1和w2w2=0.1;e=zeros(1, N);     % 初始化e和yy=zeros(1, N);mu=0.05;    % 设置mufor i=1: N  % LMS自适应陷波器滤波  y(i)=w1 * x1(i)+ w2 * x2(i);   % 按式(7-1-29)计算y  e(i) =x(i)-y(i); % 按式(7-1-30)计算e  w1=w1+mu * e(i) * x1(i);% 按式(7-1-31)调整w  w2=w2+mu * e(i) * x2(i);endoutput=e';  % 陷波器输出snr2=SNR_singlech(s,output);     % 计算滤波后的信噪比 snr=snr2-snr1;fprintf('snr1=%5.4f   snr2=%5.4f    snr=%5.4f\n',snr1,snr2,snr);% wavplay(x,fs);     % 从声卡发声比较audioplayer(x,fs);     % 从声卡发声比较pause(1)% wavplay(output,fs);audioplayer(output,fs);     % 从声卡发声比较% 作图subplot 311; plot(time,s,'k'); ylim([-1 1 ]); title('原始语音信号');subplot 312; plot(time,x,'k'); ylim([-1 1 ]); title('带噪语音信号');subplot 313; plot(time,output,'k'); ylim([-1 1 ]); title('LMS滤波输出语音信号');xlabel('时间/s')

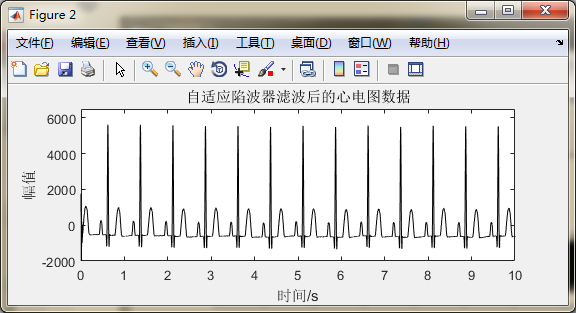

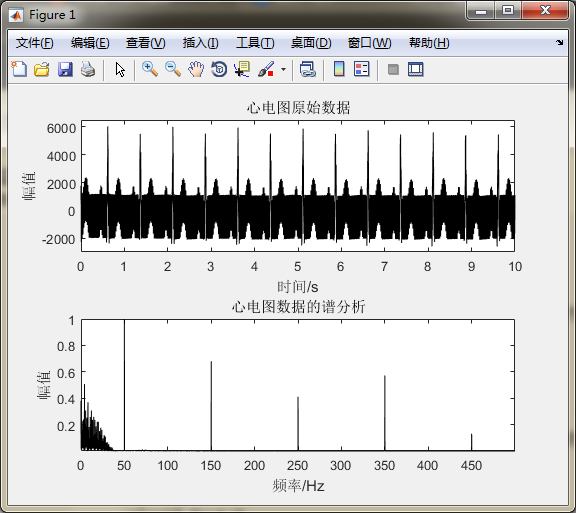

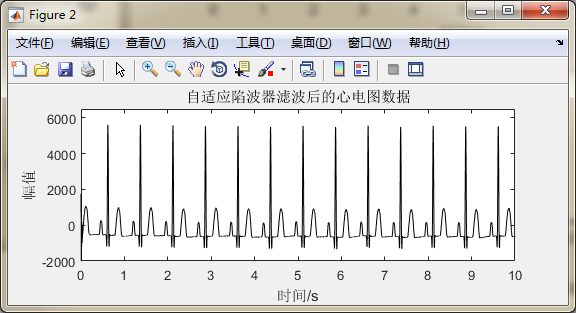

4. MATLAB仿真三：自适应滤波器LMS滤波减噪三

%% pr7_1_3 clear all; clc; close all;load ecg_m.mat     % 读入数据s=x;N=length(x);% 信号长度fs=1000;    % 采样频率n=1:N;n2=1:N/2;tt=(n-1)/fs;% 时间刻度ff=(n2-1)*fs/N;    % 频率刻度X=fft(x);   % 谱分析for k=1 : 5 % 自适应陷波器    j=(k-1)*2+1;   % 设置50Hz和它的奇次谐波频率    f0=50*j;    x1=cos(2*pi*tt*f0);   % 设置x1和x2    x2=sin(2*pi*tt*f0);    w1=0;   % %初始化w1和w2    w2=1;    e=zeros(1,N);  % %初始化e和y    y=zeros(1,N);    mu=0.1; % 设置迭代步长    for i=1:N      % 自适应陷波器 y(i)=w1*x1(i)+w2*x2(i);  % 计算y e(i)=x(i)-y(i);   % 计算e w1=w1+mu*e(i)*x1(i);     % 调整w w2=w2+mu*e(i)*x2(i);    end    x=e;endoutput=e;   % 陷波器输出% 作图figure(1)subplot 211; plot(tt,s,'k');title('心电图原始数据'); xlabel('时间/s'); ylabel('幅值');axis([0 10 -3000 6500]);X=X/max(abs(X));subplot 212; plot(ff,abs(X(n2)),'k');axis tight; title('心电图数据的谱分析'); xlabel('频率/Hz'); ylabel('幅值');figure(2)pos = get(gcf,'Position');set(gcf,'Position',[pos(1), pos(2)-100,pos(3),(pos(4)-200)])plot(tt,output,'k')axis([0 10 -2000 6500]);title('自适应陷波器滤波后的心电图数据'); xlabel('时间/s'); ylabel('幅值');

5. MATLAB仿真四：谱减法滤波减噪

%% pr7_2_1   clear all; clc; close all;filedir=[]; % 指定文件路径filename='bluesky1.wav';  % 指定文件名fle=[filedir filename]    % 构成路径和文件名的字符串% [xx,fs]=wavread(fle);     % 读入数据文件[xx,fs]=audioread(fle);     % 读入数据文件xx=xx-mean(xx);    % 消除直流分量x=xx/max(abs(xx)); % 幅值归一化IS=0.25;    % 设置前导无话段长度wlen=200;   % 设置帧长为25msinc=80;     % 设置帧移为10msSNR=5;      % 设置信噪比SNRN=length(x);% 信号长度time=(0:N-1)/fs;   % 设置时间signal=Gnoisegen(x,SNR);  % 叠加噪声snr1=SNR_singlech(x,signal);     % 计算初始信噪比overlap=wlen-inc;  % 求重叠区长度NIS=fix((IS*fs-wlen)/inc +1);    % 求前导无话段帧数a=4; b=0.001;      % 设置参数a和boutput=simplesubspec(signal,wlen,inc,NIS,a,b);% 谱减snr2=SNR_singlech(x,output);     % 计算谱减后的信噪比snr=snr2-snr1;fprintf('snr1=%5.4f   snr2=%5.4f   snr=%5.4f\n',snr1,snr2,snr);% wavplay(signal,fs);audioplayer(signal,fs);pause(1)% wavplay(output,fs);audioplayer(output,fs);% 作图subplot 311; plot(time,x,'k'); grid; axis tight;title('纯语音波形'); ylabel('幅值')subplot 312; plot(time,signal,'k'); grid; axis tight;title(['带噪语音 信噪比=' num2str(SNR) 'dB']); ylabel('幅值')subplot 313; plot(time,output,'k');grid;%hold on;title('谱减后波形'); ylabel('幅值'); xlabel('时间/s');

function output=simplesubspec(signal,wlen,inc,NIS,a,b)wnd=hamming(wlen); % 设置窗函数N=length(signal);  % 计算信号长度y=enframe(signal,wnd,inc)';      % 分帧fn=size(y,2);      % 求帧数y_fft = fft(y);    % FFTy_a = abs(y_fft);  % 求取幅值y_phase=angle(y_fft);     % 求取相位角y_a2=y_a.^2;% 求能量Nt=mean(y_a2(:,1:NIS),2); % 计算噪声段平均能量nl2=wlen/2+1;      % 求出正频率的区间for i = 1:fn;      % 按式(7-2-4)进行谱减    for k= 1:nl2 if y_a2(k,i)>a*Nt(k)     temp(k) = y_a2(k,i) - a*Nt(k); else     temp(k)=b*y_a2(k,i); end U(k)=sqrt(temp(k));      % 把能量开方得幅值    end    X(:,i)=U;end;output=OverlapAdd2(X,y_phase(1:nl2,:),wlen,inc);   % 合成谱减后的语音Nout=length(output);      % 把谱减后的数据长度补足与输入等长if Nout>N    output=output(1:N);elseif Nout<N    output=[output; zeros(N-Nout,1)];endoutput=output/max(abs(output));  % 幅值归一

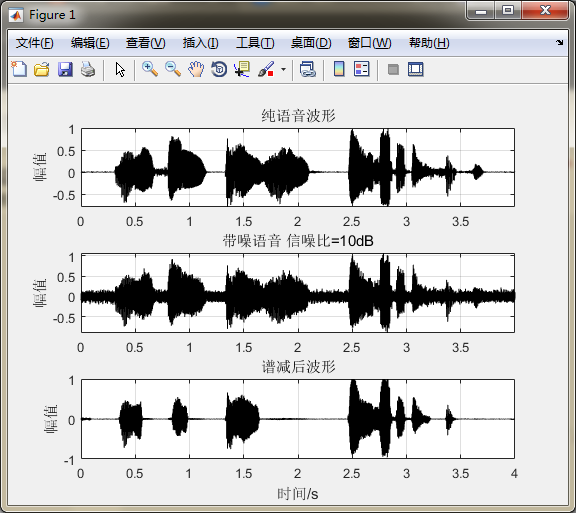

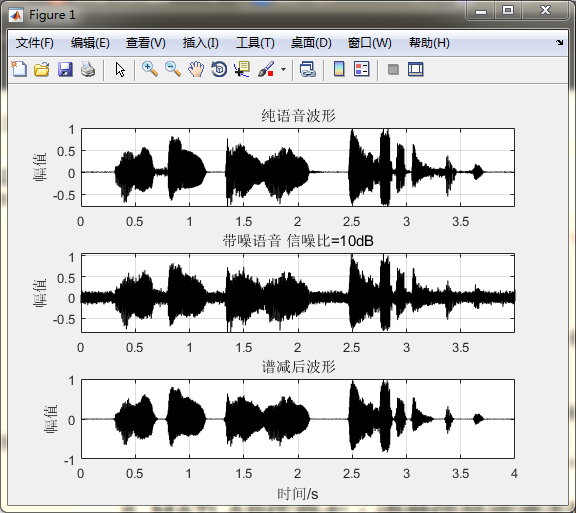

6. MATLAB仿真五：改进谱减法滤波减噪

%% pr7_2_2 clear all; clc; close all;filedir=[]; % 指定文件路径filename='bluesky1.wav';  % 指定文件名fle=[filedir filename]    % 构成路径和文件名的字符串% [xx,fs]=wavread(fle);     % 读入数据文件[xx,fs]=audioread(fle);     % 读入数据文件xx=xx-mean(xx);    % 消除直流分量x=xx/max(abs(xx)); % 幅值归一化SNR=10;     % 设置信噪比signal=Gnoisegen(x,SNR);  % 叠加噪声snr1=SNR_singlech(x,signal);     % 计算叠加噪声后的信噪比N=length(x);% 信号长度time=(0:N-1)/fs;   % 设置时间刻度IS=.15;     % 设置ISoutput=SSBoll79(signal,fs,IS);   % 调用SSBoll79函数做谱减ol=length(output); % 把output补到与x等长if ol<N    output=[output; zeros(N-ol,1)];endsnr2=SNR_singlech(x,output);     % 计算谱减后的信噪比snr=snr2-snr1;fprintf('snr1=%5.4f   snr2=%5.4f   snr=%5.4f\n',snr1,snr2,snr);% wavplay(signal,fs);audioplayer(signal,fs);pause(1)% wavplay(output,fs);audioplayer(output,fs);% 作图subplot 311; plot(time,x,'k'); grid; axis tight;title('纯语音波形'); ylabel('幅值')subplot 312; plot(time,signal,'k'); grid; axis tight;title(['带噪语音 信噪比=' num2str(SNR) 'dB']); ylabel('幅值')subplot 313; plot(time,output,'k');grid; ylim([-1 1]);title('谱减后波形'); ylabel('幅值'); xlabel('时间/s');

function output=SSBoll79(signal,fs,IS)% OUTPUT=SSBOLL79(S,FS,IS)% Spectral Subtraction based on Boll 79. Amplitude spectral subtraction % Includes Magnitude Averaging and Residual noise Reduction% S is the noisy signal, FS is the sampling frequency and IS is the initial% silence (noise only) length in seconds (default value is .25 sec)%% April-05% Esfandiar Zavareheiif (nargin<3 | isstruct(IS))    IS=.25; %secondsendW=fix(.025*fs); %Window length is 25 msnfft=W;SP=.4; %Shift percentage is 40% (10ms) %Overlap-Add method works good with this value(.4)wnd=hamming(W);% IGNORE THIS SECTION FOR CAMPATIBALITY WITH ANOTHER PROGRAM FROM HERE.....if (nargin>=3 & isstruct(IS))%This option is for compatibility with another programme    W=IS.windowsize    SP=IS.shiftsize/W;    nfft=IS.nfft;    wnd=IS.window;    if isfield(IS,'IS') IS=IS.IS;    else IS=.25;    endend% .......IGNORE THIS SECTION FOR CAMPATIBALITY WITH ANOTHER PROGRAM T0 HERENIS=fix((IS*fs-W)/(SP*W) +1);%number of initial silence segmentsGamma=1;%Magnitude Power (1 for magnitude spectral subtraction 2 for power spectrum subtraction)y=segment(signal,W,SP,wnd);Y=fft(y,nfft);YPhase=angle(Y(1:fix(end/2)+1,:)); %Noisy Speech PhaseY=abs(Y(1:fix(end/2)+1,:)).^Gamma;%SpecrogramnumberOfFrames=size(Y,2);FreqResol=size(Y,1);N=mean(Y(:,1:NIS)')'; %initial Noise Power Spectrum meanNRM=zeros(size(N));% Noise Residual Maximum (Initialization)NoiseCounter=0;NoiseLength=9;%This is a smoothing factor for the noise updatingBeta=.03;YS=Y; %Y Magnitude Averagedfor i=2:(numberOfFrames-1)    YS(:,i)=(Y(:,i-1)+Y(:,i)+Y(:,i+1))/3;endfor i=1:numberOfFrames    [NoiseFlag, SpeechFlag, NoiseCounter, Dist]=vad(Y(:,i).^(1/Gamma),N.^(1/Gamma),NoiseCounter); %Magnitude Spectrum Distance VAD    if SpeechFlag==0 N=(NoiseLength*N+Y(:,i))/(NoiseLength+1); %Update and smooth noise NRM=max(NRM,YS(:,i)-N);%Update Maximum Noise Residue X(:,i)=Beta*Y(:,i);    else D=YS(:,i)-N; % Specral Subtraction if i>1 && i<numberOfFrames %Residual Noise Reduction   for j=1:length(D)  if D(j)<NRM(j)      D(j)=min([D(j) YS(j,i-1)-N(j) YS(j,i+1)-N(j)]);  end     end end X(:,i)=max(D,0);    endendoutput=OverlapAdd2(X.^(1/Gamma),YPhase,W,SP*W);function ReconstructedSignal=OverlapAdd2(XNEW,yphase,windowLen,ShiftLen);%Y=OverlapAdd(X,A,W,S);%Y is the signal reconstructed signal from its spectrogram. X is a matrix%with each column being the fft of a segment of signal. A is the phase%angle of the spectrum which should have the same dimension as X. if it is%not given the phase angle of X is used which in the case of real values is%zero (assuming that its the magnitude). W is the window length of time%domain segments if not given the length is assumed to be twice as long as%fft window length. S is the shift length of the segmentation process ( for%example in the case of non overlapping signals it is equal to W and in the%case of %50 overlap is equal to W/2. if not givven W/2 is used. Y is the%reconstructed time domain signal.%Sep-04%Esfandiar Zavareheiif nargin<2    yphase=angle(XNEW);endif nargin<3    windowLen=size(XNEW,1)*2;endif nargin<4    ShiftLen=windowLen/2;endif fix(ShiftLen)~=ShiftLen    ShiftLen=fix(ShiftLen);    disp('The shift length have to be an integer as it is the number of samples.')    disp(['shift length is fixed to ' num2str(ShiftLen)])end[FreqRes FrameNum]=size(XNEW);Spec=XNEW.*exp(j*yphase);if mod(windowLen,2) %if FreqResol is odd    Spec=[Spec;flipud(conj(Spec(2:end,:)))];else    Spec=[Spec;flipud(conj(Spec(2:end-1,:)))];endsig=zeros((FrameNum-1)*ShiftLen+windowLen,1);weight=sig;for i=1:FrameNum    start=(i-1)*ShiftLen+1;    spec=Spec(:,i);    sig(start:start+windowLen-1)=sig(start:start+windowLen-1)+real(ifft(spec,windowLen));endReconstructedSignal=sig;function [NoiseFlag, SpeechFlag, NoiseCounter, Dist]=vad(signal,noise,NoiseCounter,NoiseMargin,Hangover)%[NOISEFLAG, SPEECHFLAG, NOISECOUNTER, DIST]=vad(SIGNAL,NOISE,NOISECOUNTER,NOISEMARGIN,HANGOVER)%Spectral Distance Voice Activity Detector%SIGNAL is the the current frames magnitude spectrum which is to labeld as%noise or speech, NOISE is noise magnitude spectrum template (estimation),%NOISECOUNTER is the number of imediate previous noise frames, NOISEMARGIN%(default 3)is the spectral distance threshold. HANGOVER ( default 8 )is%the number of noise segments after which the SPEECHFLAG is reset (goes to%zero). NOISEFLAG is set to one if the the segment is labeld as noise%NOISECOUNTER returns the number of previous noise segments, this value is%reset (to zero) whenever a speech segment is detected. DIST is the%spectral distance. %Saeed Vaseghi%edited by Esfandiar Zavarehei%Sep-04if nargin<4    NoiseMargin=3;endif nargin<5    Hangover=8;endif nargin<3    NoiseCounter=0;end    FreqResol=length(signal);SpectralDist= 20*(log10(signal)-log10(noise));SpectralDist(find(SpectralDist<0))=0;Dist=mean(SpectralDist); if (Dist < NoiseMargin)     NoiseFlag=1;     NoiseCounter=NoiseCounter+1;else    NoiseFlag=0;    NoiseCounter=0;end% Detect noise only periods and attenuate the signal     if (NoiseCounter > Hangover)     SpeechFlag=0;    else     SpeechFlag=1; end function Seg=segment(signal,W,SP,Window)% SEGMENT chops a signal to overlapping windowed segments% A= SEGMENT(X,W,SP,WIN) returns a matrix which its columns are segmented% and windowed frames of the input one dimentional signal, X. W is the% number of samples per window, default value W=256. SP is the shift% percentage, default value SP=0.4. WIN is the window that is multiplied by% each segment and its length should be W. the default window is hamming% window.% 06-Sep-04% Esfandiar Zavareheiif nargin<3    SP=.4;endif nargin<2    W=256;endif nargin<4    Window=hamming(W);endWindow=Window(:); %make it a column vectorL=length(signal);SP=fix(W.*SP);N=fix((L-W)/SP +1); %number of segmentsIndex=(repmat(1:W,N,1)+repmat((0:(N-1))'*SP,1,W))';hw=repmat(Window,1,N);Seg=signal(Index).*hw;

7. MATLAB仿真六：维纳滤波法滤波减噪一

%% pr7_2_3 clear all; clc; close all;filedir=[]; % 指定文件路径filename='bluesky1.wav';  % 指定文件名fle=[filedir filename]    % 构成路径和文件名的字符串% [xx,fs]=wavread(fle);     % 读入数据文件[xx,fs]=audioread(fle);     % 读入数据文件xx=xx-mean(xx);    % 消除直流分量x=xx/max(abs(xx)); % 幅值归一化SNR=10;     % 设置信噪比signal=Gnoisegen(x,SNR);  % 叠加噪声snr1=SNR_singlech(x,signal);     % 计算叠加噪后的信噪比N=length(x);% 信号长度time=(0:N-1)/fs;   % 设置时间IS=.15;     % 设置IS% 调用SSBoll79m_2函数做谱减[output,voiceseg,vosl,SF,Ef]=SSBoll79m_2(signal,fs,IS,0.12);ol=length(output); % 把output补到与x等长if ol<N    output=[output; zeros(N-ol,1)];endsnr2=SNR_singlech(x,output);     % 计算谱减后的信噪比snr=snr2-snr1;fprintf('snr1=%5.4f   snr2=%5.4f   snr=%5.4f\n',snr1,snr2,snr);% wavplay(signal,fs);audioplayer(signal,fs);pause(1)% wavplay(output,fs);audioplayer(output,fs);% 作图subplot 311; plot(time,x,'k'); grid; axis tight;title('纯语音波形'); ylabel('幅值')subplot 312; plot(time,signal,'k'); grid; axis tight;title(['带噪语音 信噪比=' num2str(SNR) 'dB']); ylabel('幅值')subplot 313; plot(time,output,'k');grid; ylim([-1 1]);title('谱减后波形'); ylabel('幅值'); xlabel('时间/s');

function [output,voiceseg,vosl,SF,Ef]=SSBoll79m_2(signal,fs,IS,T1)% OUTPUT=SSBOLL79(S,FS,IS)% Spectral Subtraction based on Boll 79. Amplitude spectral subtraction % Includes Magnitude Averaging and Residual noise Reduction% S is the noisy signal, FS is the sampling frequency and IS is the initial% silence (noise only) length in seconds (default value is .25 sec)%% April-05% Esfandiar Zavareheiif (nargin<3 | isstruct(IS))  % 如果输入参数小于3个或IS是结构数据    IS=.25; %secondsendW=fix(.025*fs); % 帧长为25msnfft=W;  % 设置FFT长度SP=.4;   % 帧移比例取40%(10ms)wnd=hamming(W); % 设置窗函数% 如果输入参数大于或等于3个并IS是结构数据(为了兼容其他程序)if (nargin>=3 & isstruct(IS))    W=IS.windowsize    SP=IS.shiftsize/W;    nfft=IS.nfft;    wnd=IS.window;    if isfield(IS,'IS') IS=IS.IS;    else IS=.25;    endend% .......IGNORE THIS SECTION FOR CAMPATIBALITY WITH ANOTHER PROGRAM T0 HERENIS=fix((IS*fs-W)/(SP*W) +1); % 计算无话段帧数% Gamma=1时为幅值谱减法,Gamma=2为功率谱减法Gamma=1; % 设置Gammay=segment(signal,W,SP,wnd);Y=fft(y,nfft);YPhase=angle(Y(1:fix(end/2)+1,:));   % 带噪语音的相位角Y=abs(Y(1:fix(end/2)+1,:)).^Gamma;   % 取正频率谱值numberOfFrames=size(Y,2);     % 计算总帧数FreqResol=size(Y,1);   % 计算频谱中的谱线数N=mean(Y(:,1:NIS)')';  % 计算无话段噪声平均谱值NRM=zeros(size(N));    % 初始化NoiseCounter=0;NoiseLength=9;  % 设置噪声平滑区间长度Beta=.03;% 设置谱平滑因子fn=numberOfFrames;miniL=5;[voiceseg,vosl,SF,Ef]=pitch_vad1(y,fn,T1,miniL); %端点检测YS=Y;    % 谱在相邻帧之间平均for i=2:(numberOfFrames-1)    YS(:,i)=(Y(:,i-1)+Y(:,i)+Y(:,i+1))/3;endfor i=1:numberOfFrames% 取来一帧数据判断是否为有话帧    %    [NoiseFlag, SpeechFlag, NoiseCounter, Dist]=vad(Y(:,i).^(1/Gamma),...%    N.^(1/Gamma),NoiseCounter);     SpeechFlag=SF(i);    if SpeechFlag==0   % 在无话段中平滑更新噪声谱值 N=(NoiseLength*N+Y(:,i))/(NoiseLength+1);  NRM=max(NRM,YS(:,i)-N);      % 求取噪声最大残留值 X(:,i)=Beta*Y(:,i);    else D=YS(:,i)-N;   % 谱减法消噪 if i>1 && i<numberOfFrames   % 消去噪声的残留值   for j=1:length(D)  if D(j)<NRM(j)      D(j)=min([D(j) YS(j,i-1)-N(j) YS(j,i+1)-N(j)]);  end     end end X(:,i)=max(D,0);      % 每条谱线幅值都大于0    endendoutput=OverlapAdd2(X.^(1/Gamma),YPhase,W,SP*W);% 消噪后的频谱幅值和相位角合成语音output=output/max(abs(output));

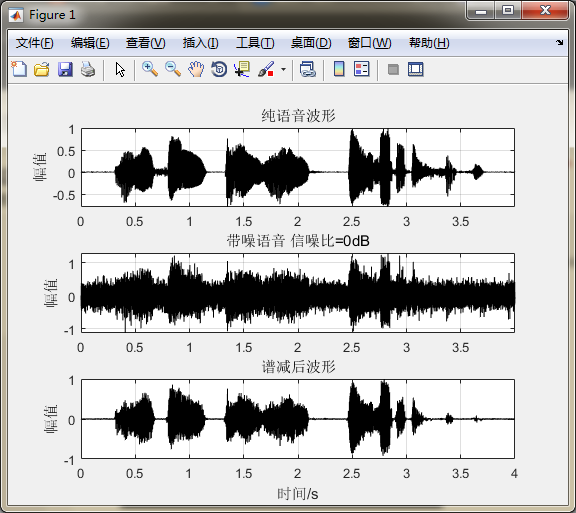

8. MATLAB仿真七：维纳滤波法滤波减噪二

%% pr7_2_4 clear all; clc; close all;filedir=[]; % 指定文件路径filename='bluesky1.wav';  % 指定文件名fle=[filedir filename]    % 构成路径和文件名的字符串% [xx,fs]=wavread(fle);     % 读入数据文件[xx,fs]=audioread(fle);     % 读入数据文件xx=xx-mean(xx);    % 消除直流分量x=xx/max(abs(xx)); % 幅值归一化SNR=0;      % 设置初始信噪比[signal,n0]=Gnoisegen(x,SNR);    % 叠加噪声snr1=SNR_singlech(x,signal);     % 计算叠加噪后的信噪比IS=0.15;    % 前导无话段长度(s)alpha=2.8;  % 过减因子beta=0.001; % 增益补偿因子%c=0时,用功率谱计算增益矩阵不进行开方运算,c=1时,进行开方运算c=1; N=length(signal);  % 信号长度time=(0:N-1)/fs;   % 设置时间wlen=200;   % 设置帧长inc=80;     % 设置帧移NIS=fix((IS*fs-wlen)/inc +1);    % 前导无话段帧数output=Mtmpsd_ssb(signal,wlen,inc,NIS,alpha,beta,c);% 多窗谱改进谱减法减噪处理snr2=SNR_singlech(x,output);     % 计算谱减后的信噪比snr=snr2-snr1;fprintf('snr1=%5.4f   snr2=%5.4f   snr=%5.4f\n',snr1,snr2,snr);% wavplay(signal,fs);% 从声卡发声比较audioplayer(signal,fs);% 从声卡发声比较pause(1)% wavplay(output,fs);audioplayer(output,fs);%作图subplot 311; plot(time,x,'k'); grid; axis tight;title('纯语音波形'); ylabel('幅值')subplot 312; plot(time,signal,'k'); grid; axis tight;title(['带噪语音 信噪比=' num2str(SNR) 'dB']); ylabel('幅值')subplot 313; plot(time,output,'k');grid;%hold on;title('谱减后波形'); ylabel('幅值'); xlabel('时间/s');

function output=Mtmpsd_ssb(signal,wlen,inc,NIS,alpha,beta,c)w2=wlen/2+1;wind=hamming(wlen);    % 定义汉明窗y=enframe(signal,wind,inc)';  % 分帧fn=size(y,2);   % 求帧数N=length(signal);      % 信号长度fft_frame=fft(y);      % 对每帧信号计算FFTabs_frame=abs(fft_frame(1:w2,:));    % 取正频率部分的幅值ang_frame=angle(fft_frame(1:w2,:));  % 取正频率部分的相位角% 相邻3帧平滑abs_frame_f=abs_frame;for i=2:fn-1;    abs_frame_f(:,i)=.25*abs_frame(:,i-1)+.5*abs_frame(:,i)+.25*abs_frame(:,i+1);end;abs_frame=abs_frame_f;% 用多窗谱法对每一帧数据进行功率谱估计for i=1:fn;    per_PSD(:,i)=pmtm(y(:,i),3,wlen);end;% 对功率谱的相邻3帧进行平滑per_PSD_f=per_PSD;for i=2:fn-1;    per_PSD_f(:,i)=.25*per_PSD(:,i-1)+.5*per_PSD(:,i)+.25*per_PSD(:,i+1);end;per_PSD=per_PSD_f;% 在前导无话段中求取噪声平均功率谱noise_PSD=mean(per_PSD(:,1:NIS),2);% 谱减求取增益因子for k=1:fn;    g(:,k)=(per_PSD(:,k)-alpha*noise_PSD)./per_PSD(:,k);    g_n(:,k)=beta*noise_PSD./per_PSD(:,k);    gix=find(g(:,k)<0);    g(gix,k)=g_n(gix,k);end;gf=g;if c==0, g=gf; else g=gf.^0.5; end;  % 按参数c开方与否sub_frame=g.*abs_frame;% 用增益因子计算谱减后的幅值output=OverlapAdd2(sub_frame,ang_frame,wlen,inc); % 语音合成output=output/max(abs(output));      % 幅值归一化ol=length(output);     % 把output补到与x等长if ol<N     output=[output; zeros(N-ol,1)];end

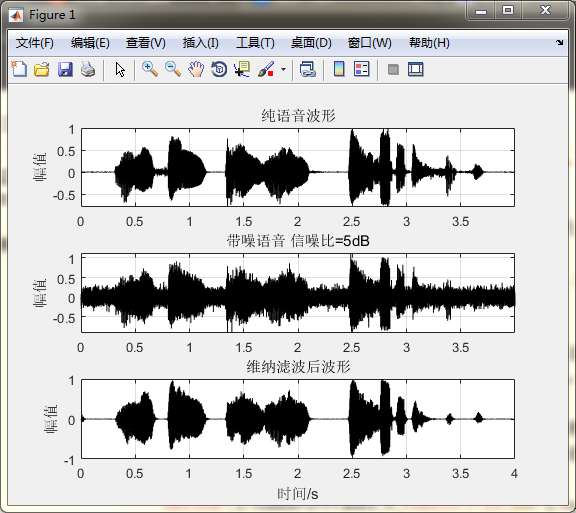

9. MATLAB仿真八：维纳滤波法滤波减噪三

%% pr7_3_1 clear all; clc; close all;filedir=[]; % 指定文件路径filename='bluesky1.wav';  % 指定文件名fle=[filedir filename]    % 构成路径和文件名的字符串% [xx,fs]=wavread(fle);     % 读入数据文件[xx,fs]=audioread(fle);     % 读入数据文件xx=xx-mean(xx);    % 消除直流分量x=xx/max(abs(xx)); % 幅值归一化SNR=5;      % 设置SNRsignal=Gnoisegen(x,SNR);  % 叠加噪声snr1=SNR_singlech(x,signal);     % 计算叠加噪声后的信噪比N=length(x);% 信号长度time=(0:N-1)/fs;   % 设置时间IS=.15;     % 设置IS% 调用WienerScalart96m_2函数做维纳滤波output=WienerScalart96m_2(signal,fs,IS,0.12);ol=length(output); % 把output补到与x等长if ol<N    output=[output; zeros(N-ol,1)];endsnr2=SNR_singlech(x,output);     % 计算维纳滤波后的信噪比snr=snr2-snr1;fprintf('snr1=%5.4f   snr2=%5.4f   snr=%5.4f\n',snr1,snr2,snr);% wavplay(signal,fs);% 从声卡发声比较audioplayer(signal,fs);% 从声卡发声比较pause(1)% wavplay(output,fs);audioplayer(output,fs);% 作图subplot 311; plot(time,x,'k'); grid; axis tight;title('纯语音波形'); ylabel('幅值')subplot 312; plot(time,signal,'k'); grid; axis tight;title(['带噪语音 信噪比=' num2str(SNR) 'dB']); ylabel('幅值')subplot 313; plot(time,output,'k');grid; ylim([-1 1]);title('维纳滤波后波形'); ylabel('幅值'); xlabel('时间/s');

function output=WienerScalart96m_2(signal,fs,IS,T1)% output=WIENERSCALART96(signal,fs,IS)% Wiener filter based on tracking a priori SNR usingDecision-Directed % method, proposed by Scalart et al 96. In this method it is assumed that% SNRpost=SNRprior +1. based on this the Wiener Filter can be adapted to a% model like Ephraims model in which we have a gain function which is a% function of a priori SNR and a priori SNR is being tracked using Decision% Directed method. % Author: Esfandiar Zavarehei% Created: MAR-05if (nargin<3 | isstruct(IS))  % 如果输入参数小于3个或IS是结构数据   IS=.25; endW=fix(.025*fs); % 帧长为25msSP=.4;   % 帧移比例取40%(10ms) wnd=hamming(W); % 设置窗函数% 如果输入参数大于或等于3个并IS是结构数据(为了兼容其他程序)if (nargin>=3 & isstruct(IS))    SP=IS.shiftsize/W;    nfft=IS.nfft;    wnd=IS.window;    if isfield(IS,'IS') IS=IS.IS;    else IS=.25;    endendpre_emph=0;signal=filter([1 -pre_emph],1,signal);      % 预加重NIS=fix((IS*fs-W)/(SP*W) +1); % 计算无话段帧数y=segment(signal,W,SP,wnd);   % 分帧 Y=fft(y);% FFTYPhase=angle(Y(1:fix(end/2)+1,:));   % 带噪语音的相位角 Y=abs(Y(1:fix(end/2)+1,:));   % 取正频率谱值numberOfFrames=size(Y,2);     % 计算总帧数FreqResol=size(Y,1);   % 计算频谱中的谱线数N=mean(Y(:,1:NIS)')';  % 计算无话段噪声平均谱值 LambdaD=mean((Y(:,1:NIS)').^2)';     % 初始噪声功率谱方差alpha=.99;      % 设置平滑系数fn=numberOfFrames;miniL=5; % 设置miniL[voiceseg,vosl,SF,Ef]=pitch_vad1(y,fn,T1,miniL); %端点检测NoiseCounter=0; % 初始化NoiseCounterNoiseLength=9;  % 设置噪声平滑区间长度G=ones(size(N));% 初始化谱估计器Gamma=G;X=zeros(size(Y));      % 初始化Xh=waitbar(0,'Wait...');% 设置运行进度条图 for i=1:numberOfFrames    SpeechFlag=SF(i);    if i<=NIS   % 若i<=NIS在前导无声(噪声)段 SpeechFlag=0; NoiseCounter=100;    %else% i>NIS判断是否为有话帧 %[NoiseFlag, SpeechFlag, NoiseCounter, Dist]=vad(Y(:,i),N,NoiseCounter);     end    if SpeechFlag==0    % 在无话段中平滑更新噪声谱值 N=(NoiseLength*N+Y(:,i))/(NoiseLength+1);  LambdaD=(NoiseLength*LambdaD+(Y(:,i).^2))./(1+NoiseLength);%更新和平滑噪声方差    end    gammaNew=(Y(:,i).^2)./LambdaD;   % 计算后验信噪比    xi=alpha*(G.^2).*Gamma+(1-alpha).*max(gammaNew-1,0); % 计算先验信噪比    Gamma=gammaNew;    G=(xi./(xi+1));    % 计算维纳滤波器的谱估计器    X(:,i)=G.*Y(:,i);  % 维纳滤波后的幅值%显示运行进度条图    waitbar(i/numberOfFrames,h,num2str(fix(100*i/numberOfFrames)));endclose(h);% 关闭运行进度条图output=OverlapAdd2(X,YPhase,W,SP*W); % 语音合成output=filter(1,[1 -pre_emph],output);      % 消除预加重影响output=output/max(abs(output));

小结

语音信号的滤波减噪是语音识别在现实应用中的关键环节，因为在现实生活的应用场景下，噪声无处不在，各种各样，针对不同类型的噪声，不同的滤波处理方式效果不同。本章就是介绍针对常见的噪声类型时，应用的一些的滤波处理方法，实现语音滤波减噪。

对本章内容感兴趣或者想充分学习了解的，建议去研习书中第七章节的内容。后期会对其中一些知识点在自己理解的基础上进行讨论补充，欢迎大家一起学习交流。
