一、前言

在前面的文章我们聊了Spring Boot的整体启动流程、自动装配、条件装配等内容：

1> 《SpringBoot启动流程一》：万字debug梳理SpringBoot如何加载并处理META-INF/spring.factories文件中的信息；
2> 《SpringBoot启动流程二》：七千字源码分析SpringApplication构造阶段；
3> 《SpringBoot启动流程三》：两万+字图文带你debug源码分析SpringApplication准备阶段（含配置文件加载时机、日志系统初始化时机）；
4> 《SpringBoot启动流程四》：图文带你debug源码分析SpringApplication运行阶段和运行后阶段。
5> 《SpringBoot启动流程五》：你真的知道SpringBoot自动装配原理吗（两万字图文源码分析）

在使用springboot搭建一个web应用程序的时候，我们发现不需要自己搭建一个tomcat服务器，只需要引入spring-boot-starter-web,在应用启动时会自动启动嵌入式的tomcat作为服务器。

<dependency>    <groupId>org.springframework.boot</groupId>    <artifactId>spring-boot-starter-web</artifactId></dependency>

注意：SpringBoot版本：2.3.7.RELEASE（博主写博客时最新Spring-boot版本 – 2.6.X代码逻辑几乎一样）

本文我们接着讨论Spring Boot 如何内嵌 并 启动 Tomcat的？

二、整体执行流程图

三、内嵌Tomcat入口 --> onRefresh()

从SpringApplication#run()开始往下追，追到AbstractApplicationContext#refresh()方法中，其内部会调用onRefresh()方法，这里负责开始内嵌Tomcat服务器。

在开始讨论onRefresh()方法之前，我们先找到当前Web应用的ApplicationContext具体是哪个（即AbstractApplicationContext的子类）？

下面结合整个Spring Boot的启动流程，有两点是有迹可循的：

1、推断Web应用类型

在博文 中我们讨论过SpringApplication的构建过程中会推断Web应用的类型；

WebApplicationType.deduceFromClasspath();

因为Web应用类型可能在SpringApplication构造后及run方法之前，再通过setWebApplicatioinType(WebApplicationType)方法调整；又在推断Web应用类型的过程中，由于当前Spring应用上下文尚未准备，所以采用检查当前ClassLoader下基准Class的存在性来推断Web应用类型。

public enum WebApplicationType {NONE,SERVLET,REACTIVE;private static final String[] SERVLET_INDICATOR_CLASSES = { "javax.servlet.Servlet","org.springframework.web.context.ConfigurableWebApplicationContext" };private static final String WEBMVC_INDICATOR_CLASS = "org.springframework.web.servlet.DispatcherServlet";private static final String WEBFLUX_INDICATOR_CLASS = "org.springframework.web.reactive.DispatcherHandler";private static final String JERSEY_INDICATOR_CLASS = "org.glassfish.jersey.servlet.ServletContainer"; ....static WebApplicationType deduceFromClasspath() {// 1. 如果`DispatcherHandler`存在，并且`DispatcherServlet`和`ServletContainer`不存在时，Web应用类型为REACTIVE；if (ClassUtils.isPresent(WEBFLUX_INDICATOR_CLASS, null) && !ClassUtils.isPresent(WEBMVC_INDICATOR_CLASS, null)&& !ClassUtils.isPresent(JERSEY_INDICATOR_CLASS, null)) {return WebApplicationType.REACTIVE;}// 2. 如果`Servlet`和`ConfigurableWebApplicationContext`不存在，则当前应用为非Web引应用，即NONE。for (String className : SERVLET_INDICATOR_CLASSES) {if (!ClassUtils.isPresent(className, null)) {return WebApplicationType.NONE;}}// 3.当Spring WebFlux和Spring Web MVC同时存在时，Web应用依旧是SERVLET。return WebApplicationType.SERVLET;}}    ....}

WEB 应用类型，一共有三种：NONE，SERVLET，REACTIVE。

deduceFromClasspath()方法利用ClassUtils.isPresent(String, ClassLoader)方法依次判断reactive.DispatcherHandler、ConfigurableWebApplicationContext、Servlet、servlet.DispatcherServlet的存在性组合情况，从而判断Web 引用类型，具体逻辑如下：

1. 如果DispatcherHandler存在，并且DispatcherServlet和ServletContainer不存在时，即：Spring Boot仅依赖WebFlux时，Web应用类型为REACTIVE；
2. 如果Servlet和ConfigurableWebApplicationContext不存在，则当前应用为非Web应用，即NONE。因为这两个API是Spring Web MVC必须的依赖。
3. 当Spring WebFlux和Spring Web MVC同时存在时，Web应用类型依旧是SERVLET。

2、创建应用上下文

在博文 中 我们讨论过的SpringAppliation准备阶段的第八步会根据上面推断出的Web应用来创建相应的 ApplicationContext应用上下文对象。

根据应用类型利用反射创建Spring应用上下文，可以理解为创建一个容器；就SERVLET而言：实例化AnnotationConfigServletWebServerApplicationContext。

3、AnnotationConfigServletWebServerApplicationContext的类图

AnnotationConfigServletWebServerApplicationContext 继承自 ServletWebServerApplicationContext，ServletWebServerApplicationContext 又间接继承自AbstractApplicationContext，这样再回到AbstractApplicationContext#onRefresh()，我们便知道这里的应用上下文是哪个实例了。

4、AbstractApplicationContext#onRefresh()

由于AnnotationConfigServletWebServerApplicationContext类中没有重写onRefresh方法，所以从类图的最下方往上找到ServletWebServerApplicationContext#onRefresh()方法。

// ServletWebServerApplicationContext#onRefresh()@Overrideprotected void onRefresh() {    //创建主题对象，不用在意super.onRefresh();try { //开始创建web服务createWebServer();}catch (Throwable ex) {throw new ApplicationContextException("Unable to start web server", ex);}}

方法逻辑：

1. 首先调用父类AbstractApplicationContext的onRefresh()方法，创建一个主题对象（无需特意关注）。
2. 接着调用自己的createWebServer()方法创建WebServer。

下面接着看createWebServer()方法做了什么？

1> createWebServer() --> 创建WebServer

private void createWebServer() {// 第一次进来，默认webServer 是 nullWebServer webServer = this.webServer;// 第一次进行，默认servletContext 是 nullServletContext servletContext = getServletContext();if (webServer == null && servletContext == null) {// 从BeanFactory中获取ServletWebServerFactory的实现类ServletWebServerFactory factory = getWebServerFactory();// 获取servletContextInitializer（getSelfInitializer()方法会初始化Tomcat对象），获取webServer（完成内嵌Tomcat的API调用）// todo 注意getSelfInitializer()返回一个lambdab表达式，其中的内容不会执行，而是在启动TomcatEmbeddedContext时才会执行lambdathis.webServer = factory.getWebServer(getSelfInitializer());getBeanFactory().registerSingleton("webServerGracefulShutdown",new WebServerGracefulShutdownLifecycle(this.webServer));getBeanFactory().registerSingleton("webServerStartStop",new WebServerStartStopLifecycle(this, this.webServer));}else if (servletContext != null) {try {getSelfInitializer().onStartup(servletContext);}catch (ServletException ex) {throw new ApplicationContextException("Cannot initialize servlet context", ex);}}// 根据上下文的配置属性 替换servlet相关的属性资源initPropertySources();}

方法逻辑：

进入到方法的时候，webServer和servletContext均为null。

1. 首先从BeanFactory中获取ServletWebServerFactory的实现类；
2. 然后根据获取到的ServletWebServerFactory，进而获取Servlet上下文初始化器servletContextInitializer、获取WebServer。


   在获取servletContextInitializer时，返回的是一个lambda表达式，lambda表达式中的内容（即：初始化Tomcat对象）在启动TomcatEmbeddedContext时才会执行。

3. 根据上下文的配置属性 替换servlet相关的属性资源；

（1 从BeanFactory中获取ServletWebServerFactory：

protected ServletWebServerFactory getWebServerFactory() {// Use bean names so that we don't consider the hierarchyString[] beanNames = getBeanFactory().getBeanNamesForType(ServletWebServerFactory.class);if (beanNames.length == 0) {throw new ApplicationContextException("Unable to start ServletWebServerApplicationContext due to missing "+ "ServletWebServerFactory bean.");}if (beanNames.length > 1) {throw new ApplicationContextException("Unable to start ServletWebServerApplicationContext due to multiple "+ "ServletWebServerFactory beans : " + StringUtils.arrayToCommaDelimitedString(beanNames));}return getBeanFactory().getBean(beanNames[0], ServletWebServerFactory.class);}

getWebServerFactory()方法会从BeanFactory中获取所有ServletWebServerFactory接口的实现类，如果存在多个，则抛异常。

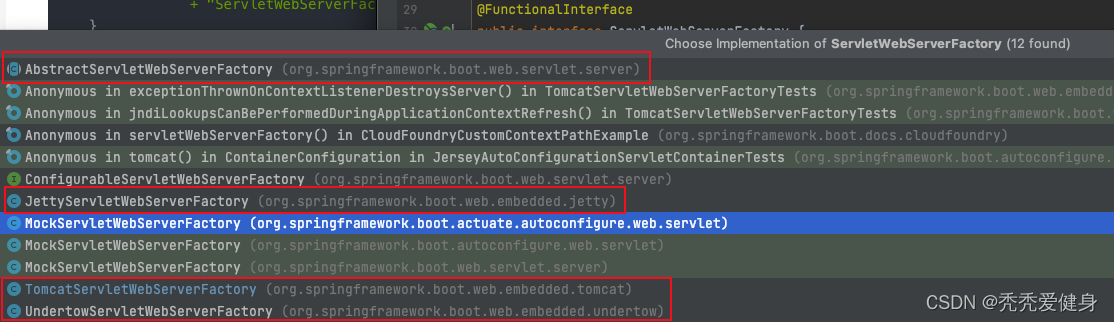

ServletWebServerFactory接口有四个主要的实现类：

其中默认的 Web 环境就是 TomcatServletWebServerFactory，而UndertowServletWebServerFactory用于响应式编程。

本文debug应用时用的正是默认的Web环境 --> TomcatServletWebServerFactory。

（2 获取Servlet上下文初始化器servletContextInitializer：

返回一个lambda表达式，在后面启动TomcatEmbeddedContext时才会执行lambda。

（3 获取WebServer：

接着进入到TomcatServletWebServerFactory # getWebServer() 方法：

@Overridepublic WebServer getWebServer(ServletContextInitializer... initializers) {// 走进这里时，initializers还没有执行if (this.disableMBeanRegistry) {Registry.disableRegistry();}// 完成Tomcat的API调用，把需要的对象创建好、参数设置好Tomcat tomcat = new Tomcat();File baseDir = (this.baseDirectory != null) ? this.baseDirectory : createTempDir("tomcat");tomcat.setBaseDir(baseDir.getAbsolutePath());Connector connector = new Connector(this.protocol);connector.setThrowOnFailure(true);tomcat.getService().addConnector(connector);customizeConnector(connector);tomcat.setConnector(connector);tomcat.getHost().setAutoDeploy(false);configureEngine(tomcat.getEngine());for (Connector additionalConnector : this.additionalTomcatConnectors) {tomcat.getService().addConnector(additionalConnector);}// 准备tomcatEmbeddedContext并将其设置到tomcat中，其中会把上面获取到的servletContextInitializer绑定到tomcatEmbeddedContext。prepareContext(tomcat.getHost(), initializers);// 构建tomcatWebServerreturn getTomcatWebServer(tomcat);}

方法逻辑：

1. 首先完成Tomcat的API调用，把需要的对象创建好、参数设置好；
   而Tomcat有两个核心功能：、。而针对这两个功能，Tomcat 设计了两个核心组件来分别完成这两件事，即：连接器Connector和容器Container（包括：Engine、Host、Context、Wrapper）。
   所以，其中最重要的两件事是：


   1> 把连接器 Connector 对象添加到 Tomcat 中；
   2> 配置容器引擎，configureEngine(tomcat.getEngine());

2. 准备tomcatEmbeddedContext并将其设置到tomcat中，其中会把上面获取到的servletContextInitializer绑定到tomcatEmbeddedContext。
3. 构建tomcatWebServer。

下面我们着重讨论如何构建Tomcat服务的？

2> getTomcatWebServer(tomcat) --> 构建Tomcat服务

整个构建Tomcat服务的代码执行流程如下：

其中牵扯到Tomcat其他组件（StandardServer、StandardService、StandardEngine、MapperListener、Connector）的初始化，整个生命周期流转如下：

3> TomcatServletWebServerFactory#initialize()

初始化Tomcat服务详细代码如下：

private void initialize() throws WebServerException {logger.info("Tomcat initialized with port(s): " + getPortsDescription(false));synchronized (this.monitor) {try {// 将engineName和instanceId用-拼接到一起addInstanceIdToEngineName();Context context = findContext();context.addLifecycleListener((event) -> {if (context.equals(event.getSource()) && Lifecycle.START_EVENT.equals(event.getType())) {// Remove service connectors so that protocol binding doesn't// happen when the service is started.// 删除Connectors，以便再启动服务时不发生协议绑定，点进去看一下removeServiceConnectors();}});// 启动服务触发初始化监听器this.tomcat.start();// 在主线程中重新抛出失败异常rethrowDeferredStartupExceptions();try {ContextBindings.bindClassLoader(context, context.getNamingToken(), getClass().getClassLoader());}catch (NamingException ex) {// Naming is not enabled. Continue}// Unlike Jetty, all Tomcat threads are daemon threads. We create a// blocking non-daemon to stop immediate shutdown// 所有的tomcat线程都是守护线程，所以创建一个阻塞非守护线程来避免立即关闭startDaemonAwaitThread();}catch (Exception ex) {// 出现异常时，停止TomcatstopSilently();destroySilently();throw new WebServerException("Unable to start embedded Tomcat", ex);}}}

4> 执行完createWebServer()方法之后的日志输出

从日志输出来看，createWebServer() 方法看似是用来启动web服务的，并没有真正启动 Tomcat，只是通过ServletWebServerFactory 创建了一个 WebServer，初始化了一堆设置（包括：Port、Service、Engine、embeddedWebApplicationContext）。真正的启动发生在AbstractApplicationContext#finishRefresh()中。

四、真正启动Tomcat --> finishRefresh()

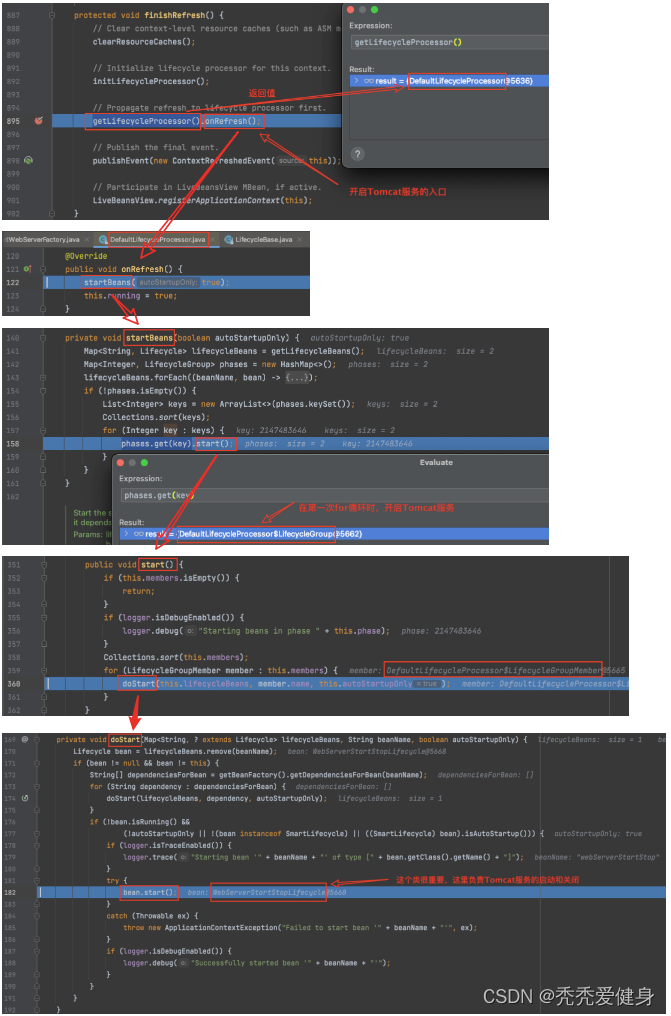

代码整理执行流程如下：

WebServerStartStopLifecycle类负责处理WebServer（Tomcat）的启动和关闭；

1、启动Tomcat

WebServerStartStopLifecycle#start()代码执行流程如下：

TomcatWebServer#start()详细代码如下：

@Overridepublic void start() throws WebServerException {synchronized (this.monitor) {if (this.started) {return;}try {// 添加之前移除的connector，绑定service和ConnectoraddPreviouslyRemovedConnectors();// 获取当前Tomcat绑定的ConnectorConnector connector = this.tomcat.getConnector();// 默认会走进去if (connector != null && this.autoStart) {// 启动时执行延迟加载performDeferredLoadOnStartup();}// 检查connector启动状态是否为失败，失败抛出异常checkThatConnectorsHaveStarted();this.started = true;// Tomcat启动成功之后打印日志logger.info("Tomcat started on port(s): " + getPortsDescription(true) + " with context path '"+ getContextPath() + "'");}catch (ConnectorStartFailedException ex) {stopSilently();throw ex;}catch (Exception ex) {PortInUseException.throwIfPortBindingException(ex, () -> this.tomcat.getConnector().getPort());throw new WebServerException("Unable to start embedded Tomcat server", ex);}finally {Context context = findContext();ContextBindings.unbindClassLoader(context, context.getNamingToken(), getClass().getClassLoader());}}}

方法逻辑：

1. 首先添加之前移除的connector，绑定service和Connector；
2. 获取到当前Tomcat绑定的Connector，接着进行执行延迟加载启动；
3. 然后 检查connector启动状态是否为失败，失败抛出异常，否则打印Tomcat启动成功日志。

1）addPreviouslyRemovedConnectors()

private void addPreviouslyRemovedConnectors() {Service[] services = this.tomcat.getServer().findServices();for (Service service : services) {// 从上面移除connector添加的缓存中取出connectorConnector[] connectors = this.serviceConnectors.get(service);if (connectors != null) {for (Connector connector : connectors) {// connector添加到tomcat service中service.addConnector(connector);if (!this.autoStart) {// 如果不是自动启动，则暂停connectorstopProtocolHandler(connector);}}// 添加完成后移除connectorthis.serviceConnectors.remove(service);}}}

2）performDeferredLoadOnStartup()

private void performDeferredLoadOnStartup() {try {for (Container child : this.tomcat.getHost().findChildren()) {if (child instanceof TomcatEmbeddedContext) {// 延迟加载启动((TomcatEmbeddedContext) child).deferredLoadOnStartup();}}}catch (Exception ex) {if (ex instanceof WebServerException) {throw (WebServerException) ex;}throw new WebServerException("Unable to start embedded Tomcat connectors", ex);}}

3）checkThatConnectorsHaveStarted()

private void checkThatConnectorsHaveStarted() {checkConnectorHasStarted(this.tomcat.getConnector());for (Connector connector : this.tomcat.getService().findConnectors()) {checkConnectorHasStarted(connector);}}

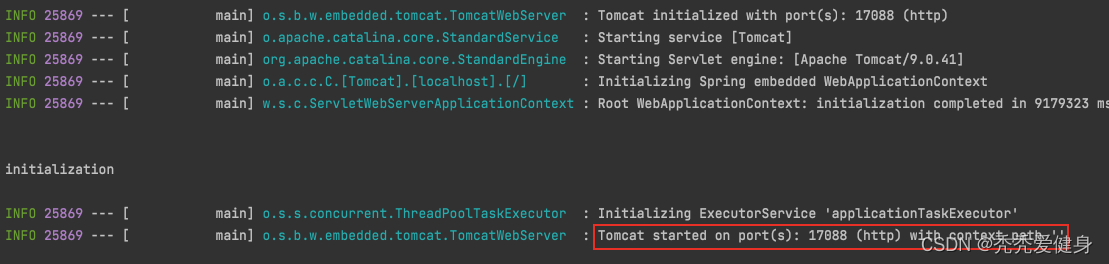

TomcatWebServer#start()方法执行完之后的日志输出:

2、关闭Tomcat

在refreshContext()方法中会通过AbstractApplicationContext#registerShutdownHook()方法注册一个shutdownhook线程，当JVM退出时，确保后续Spring应用上下文所管理的Bean能够在标准的Spring生命周期中回调，从而合理的销毁Bean所依赖的资源（即：注册一个关闭webServer的钩子函数，而钩子函数可以完成关闭的功能）。

我们知道应用的上下文实例是ServletWebServerApplicationContext，而它重写了其父类AbstractApplicationContext中的doClose()方法，所以进入到ServletWebServerApplicationContext#doClose()方法；

发布一个事件之后，调用其父类AbstractApplicationContext#doClose()方法；

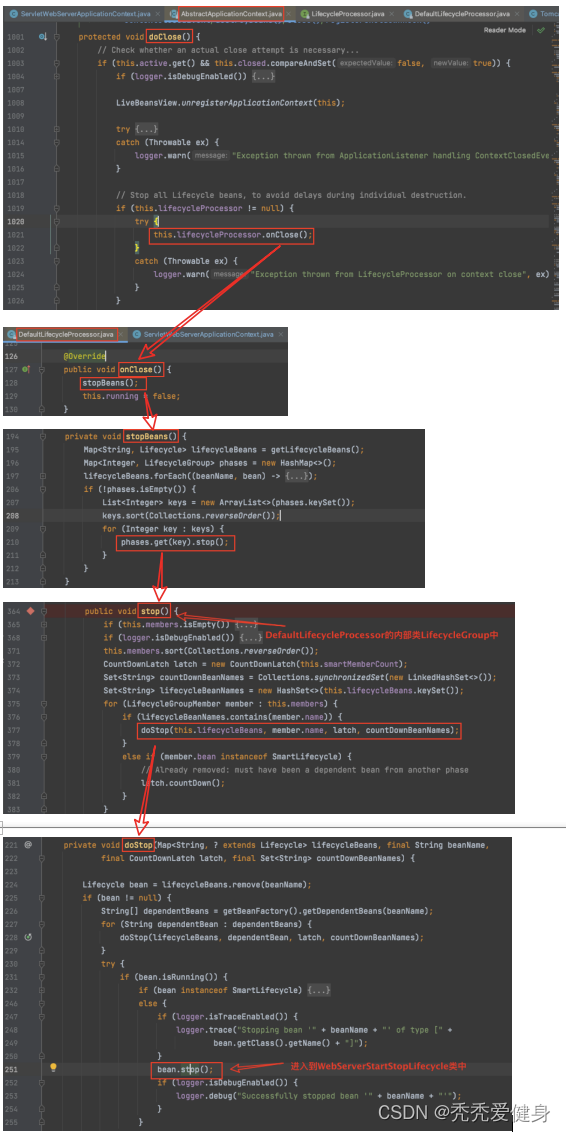

整体代码执行流程如下：

最后进入到WebServerStartStopLifecycle#stop()：

五、总结

在SpringApplication的运行阶段会通过refreshContext()方法进行上下文的刷新操作，其会进入到AbstractApplicationContext#refresh()方法中，进而调用onRefresh()方法内嵌Tomcat，进行Tomcat的初始化，在finishRefresh()方法中进行Tomcat的启动。

1> 创建WebServer：

• 从BeanFactory中获取ServletWebServerFactory的实现类TomcatServletWebServerFactory ，然后通过其获取到WebServer；
• 在获取WebServer的同时，初始化相关的Tomcat对象，包括：Connector、Container。

2> 启动WebServer：

• 通过生命周期回调的方式将Tomcat和Connector绑定、延时加载启动Connector、启动成功后打印Tomcat启动成功日志。
