3 工作原理

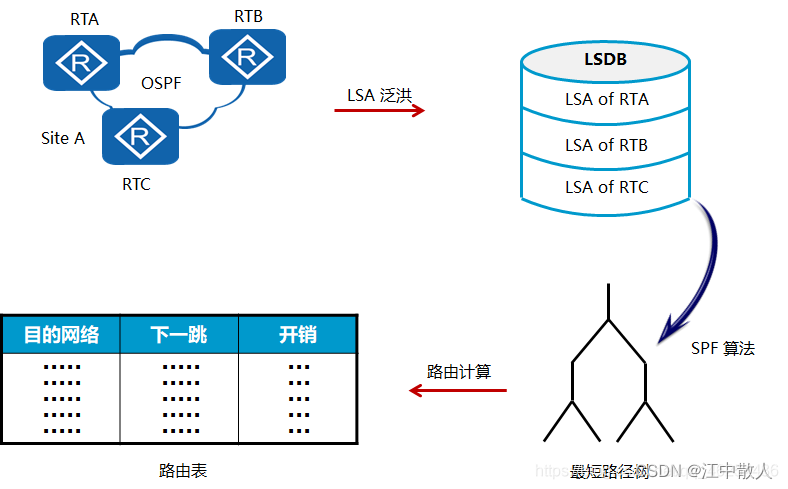

3.1 OSPF工作原理简述

(1)了解自身链路

        每台路由器了解其自身的链路，即与其直连的网络。

(2)寻找邻居

        不同于RIP，OSPF协议运行后，并不立即向网络广播路由信息，而是先寻找网络中可与自己交换链路状态信息的周边路由器。可以交互链路状态信息的路由器互为邻居。

(3)创建链路状态数据包

        路由器一旦建立了邻居关系，就可以创建链路状态数据包。

(4)链路状态信息传递

        路由器将描述链路状态的LSA泛洪到邻居，最终形成包含网络完整链路状态信息的链路状态数据库LSDB（Link State Database）。

(5)计算路由

        路由区域内的每台路由器基于LSDB通过SPF算法，计算得到一棵以自己为根的SPT（Shortest Path Tree），再以SPT为基础计算去往各目的网络的最优路由，并形成路由表。

3.2 邻居关系和邻接关系演变

3.2.1 邻居发现

        OSPF的邻居发现过程是基于Hello报文来实现的，我们说首先刚开启OSPF的时候，路由器处于down的状态啊，然后路由器通过Hello报文来发现邻居。

3.2.2 Hello报文

        如果路由器发现所接收的合法Hello报文的邻居列表中有自己的Router ID，则认为已经和邻居建立了双向连接，表示邻居关系已经建立。(可重提)

        验证一个接收到的Hello报文是否合法包括：

  • 如果接收端口的网络类型是广播型，点到多点或者NBMA，所接收的Hello报文中Network Mask字段必须和接收端口的网络掩码一致，如果接收端口的网络类型为点到点类型或者是虚连接，则不检查Network Mask字段；
  • 所接收的Hello报文中Hello Interval字段必须和接收端口的配置一致；
  • 所接收的Hello报文中Router Dead Interval字段必须和接收端口的配置一致；
  • 所接收的Hello报文中Options字段中的E-bit（表示是否接收外部路由信息）必须和相关区域的配置一致。

3.2.3 数据库同步

        路由器在建立完成邻居关系之后，路由器下一个状态就到ExStart。这时候便开始进行数据库同步。

        路由器使用DD报文来进行主从路由器的选举和数据库摘要信息的交互。（DD报文的作用：选举主从关系、DD报文包含LSA的头部信息，用来描述LSDB的摘要信（告诉别人我有什么））

        数据库同步详细步骤:

  1. 邻居状态变为ExStart以后，RTA向RTB发送第一个DD报文，在这个报文中，DD序列号被设置为X（假设），RTA宣告自己为主路由器。
  2. RTB也向RTA发送第一个DD报文，在这个报文中，DD序列号被设置为Y（假设）。RTB也宣告自己为主路由器。由于RTB的Router ID比RTA的大，所以RTB应当为真正的主路由器。
  3. 主从关系选举完成
    1. 选举条件：
      1. 接口优先级（接口优先级一样则看Router ID）
      2. Router ID：越大越优先
  4. （开始信息的交互）
  5. RTA发送一个新的DD报文 （从），在这个新的报文中包含LSDB的摘要信息，序列号设置为RTB在步骤2里使用的序列号，因此RTB将邻居状态改变为Exchange。
  6. 邻居状态变为Exchange以后，RTB发送一个新的DD报文 （主） ，该报文中包含LSDB的描述信息，DD序列号设为Y+1（上次使用的序列号加1）。
  7. 即使RTA不需要新的DD报文描述自己的LSDB，但是作为从路由器，RTA需要对主路由器RTB发送的每一个DD报文进行确认。所以，RTA向RTB发送一个内容为空的DD报文，序列号为Y+1。
  8. 发送完最后一个DD报文之后，RTA将邻居状态改变为Loading；RTB收到最后一个DD报文之后，改变状态为Full（假设RTB的LSDB是最新最全的，不需要向RTA请求更新）。

3.2.4 建立完全邻接关系

步骤：

  1. 假设RTB的LSDB是最新最全的，不需要向RTA请求更新，那么RTB直接进入Full状态。
  2. RTA邻居状态变为Loading之后，RTA开始向RTB发送LSR报文，请求那些在Exchange状态下通过DD报文发现的，而且在本地LSDB中没有的链路状态信息。
  3. RTB收到LSR报文之后，向RTA发送LSU报文，在LSU报文中，包含了那些被请求的链路状态的详细信息。RTA收到LSU报文之后，将邻居状态从Loading改变成Full。
  4. RTA向RTB发送LSAck报文，用于对已接收LSA的确认。
  5. 若此时RTA一直不发送LSAck报文，则RTB会一直向RTA发送LSU报文
  6. 此时，RTA和RTB之间的邻居状态变成Full，表示达到完全邻接状态。

        以上就是OSPF一个完整的发现、建立邻居和邻接关系的工作工程。

3.3 DR&DBR机制

3.3.1 背景：MA网络中的问题

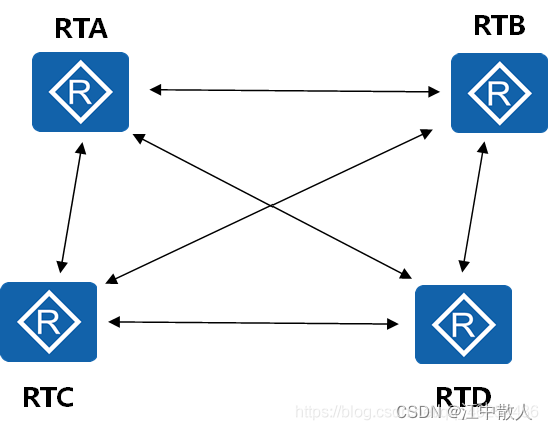

        在运行OSPF的MA网络包括广播型网络和NBMA网络，都会存在两个问题：

  1. 在一个有n个路由器的网络，会形成(n×(n−1))/2个邻接关系。
  2. 邻居间LSA的泛洪扩散混乱，相同的LSA会被复制多份，如RTA向其邻居RTB、RTC、RTD分别发送一份自己的LSA，RTB与RTC、RTC与RTD、RTB与RTD之间也会形成邻居关系，也会发送RTA的LSA。

        这样的工作效率显然是很低的，消耗资源的。作为高级的路由协议，OSPF是怎样解决这些问题的呢？

3.3.2 DR&DBR方案

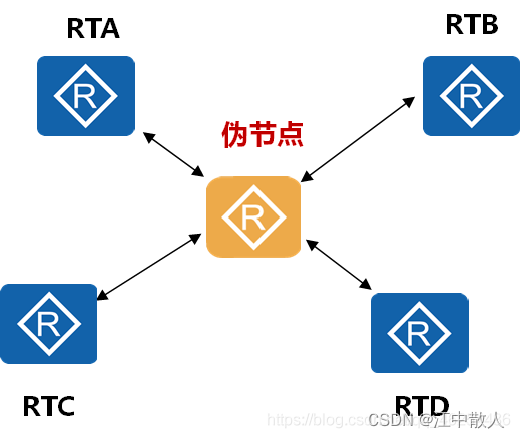

        OSPF中设置了DR，当指定了DR后，所有的路由器都与DR建立起邻接关系，DR成为该广播网络上的中心点。

        DR一旦出现故障，其与其他路由器之间的邻接关系将全部失效，链路状态数据库也无法同步。此时就需要重新选举DR，再与非DR路由器建立邻接关系，完成LSA的同步。为了规避单点故障风险，通过选举备份指定路由器BDR，在DR失效时快速接管DR的工作。

  • DR（Designated Router），指定路由器
  • BDR（Backup Designated Router），备份指定路由器
  • DROther(Designated Router Other)，成员路由器

DR&BDR作用：

  1. 减少邻接关系
  2. 降低OSPF协议流量

3.3.3 DR与BDR的选举

-选举规则：DR/BDR的选举是基于接口的。（也可说是基于网段的）

规则：

  1. 接口的DR优先级越大越优先，优先级默认为1，范围：0~255
  2. 优先级为0：不参加选举
  3. 接口的DR优先级相等时，Router ID越大越优先。
  4. 稳定大于一切原则：谁先配置谁就是DR。之后配置的路由器不抢占DR。（最开始配置的路由器，网络中只有它一台，所以它认为自己是老大）

        注意：P2P网络不需要选举因为只有两个路由器
