前几篇文章，我们也了解了Uboot的启动流程，那么这节就主要讲讲Uboot的命令行模式。

另外，文章末尾还提供eMMC5.1官方标准协议.pdf和eMMC4.51官方标准协议-中文.pdf下载渠道，方便深入了解底层协议。

正文如下：

4.1 如何进入命令行模式

我们正常启动流程，默认是直接跳过Uboot命令行模式的，因为Uboot主要的作用是引导Kernel，一般我们不进行uboot开发时，都默认跳过进入命令行模式。

那么，我们要想进入Uboot命令行模式，需要进行哪些配置呢？

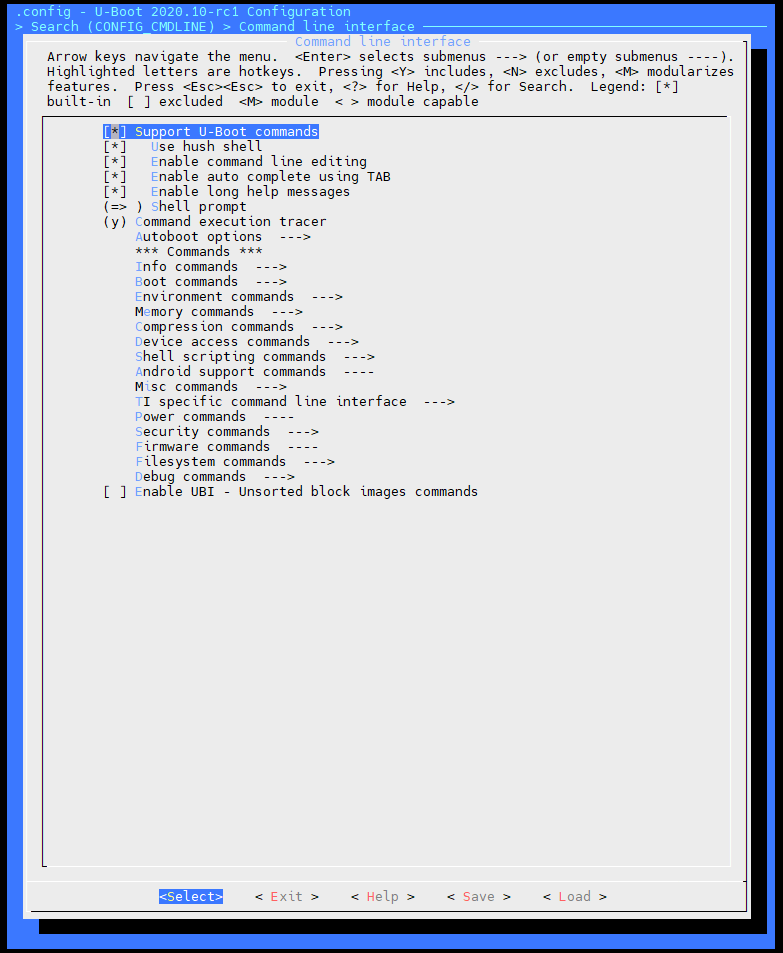

打开我们准备好一份Uboot源码，进入menuconfig配置菜单，主要设置下列几个配置信息！

• CONFIG_CMDLINE：命令行模式开关
• CONFIG_SYS_PROMPT：命令行模式提示符
• CONFIG_HUSH_PARSER：使用hush shell 来对命令进行解析
• BOOTDELAY：设置启动延时

Tip：meneconfig中查找苦难？实时/符号，输入1或2或3，直接查找指定标识。

打开之后，重新编译，并将Uboot镜像烧录到开发板中，再次启动，我们就能够看到倒计时。

[2022-03-02:13:33:47]U-Boot 2020.10-rc1-00043-ge62a6d17c6-dirty (Feb 08 2022 - 10:14:14 +0800)[2022-03-02:13:33:47][2022-03-02:13:33:47]Model: xxxxxx[2022-03-02:13:33:47]MMC:   mmc1@xxxxxx: 1[2022-03-02:13:33:47]In:    serial[2022-03-02:13:33:47]Out:   serial[2022-03-02:13:33:47]Err:   serial[2022-03-02:13:33:47]Model: xxxxxx[2022-03-02:13:33:49]Hit any key to stop autoboot:  2

Hit any key to stop autoboot：我们在倒计时结束前，任意键入一个按键，即可进入！

4.2 Uboot基本命令解析

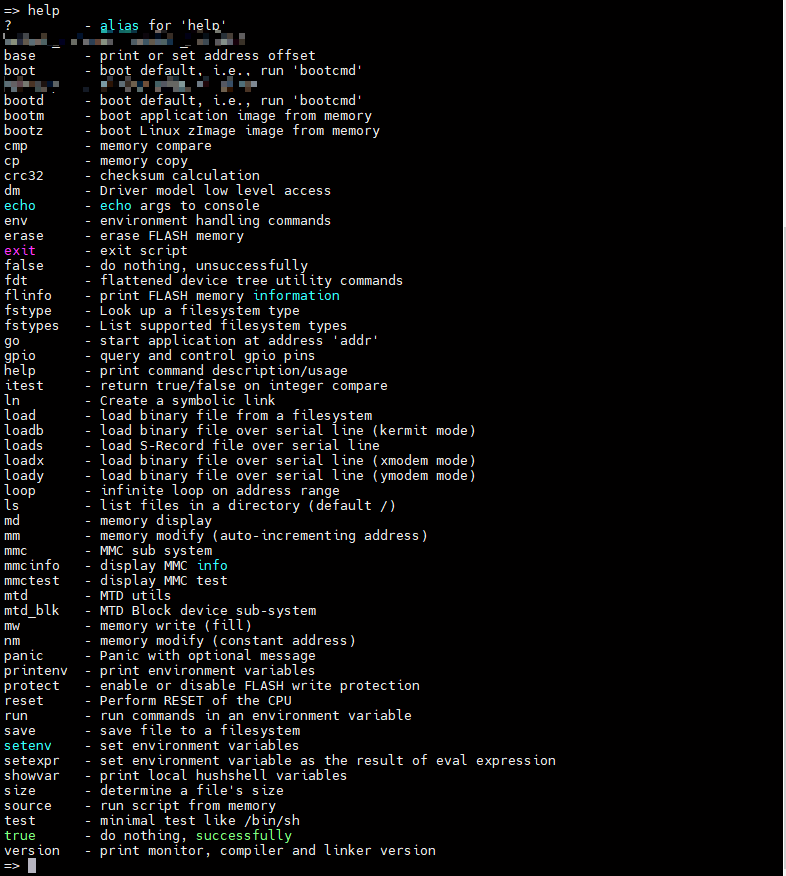

进入Uboot命令行模式后，键入help或者?，可以查看所有支持的Uboot命令。

注意：Uboot支持的命令大都远远超过显示的，还有好多没有打开，可以在menuconfig中，打开相应的功能，如mmc相关的，md内存相关的。

常用命令如下：

version#查看uboot版本reset #重启Ubootprintenv#打印uboot环境变量setenv name value#设置环境变量md addr#查看内存指令nm addr#修改内存值mm addr#自增修改内存值mmc dev id#选择mmc卡mmc rescan#扫描卡echo $name#打印环境变量

更多指令使用，可以见文末整理的文档

4.3 命令行模式代码执行流程分析

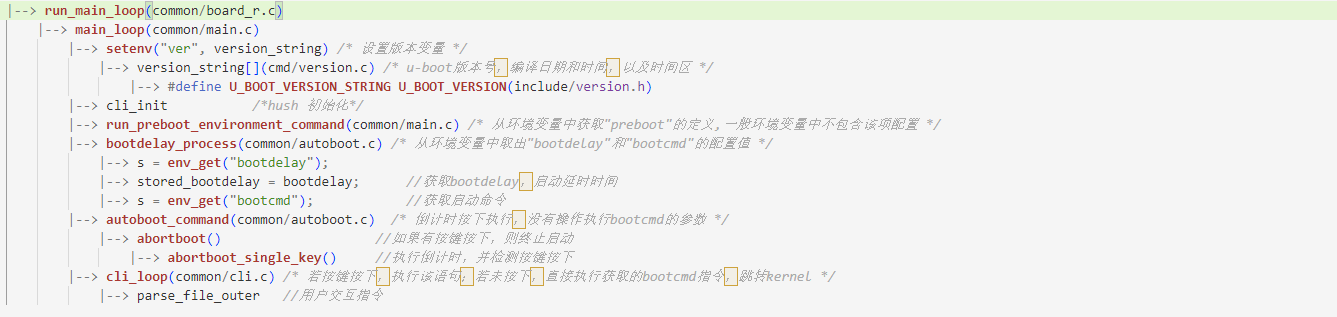

结合下面的程序执行流程图，代码，一起分析。

上图为Uboot命令行模式的代码具体执行流程，结合 专栏系列（二）uboot启动流程分析，文章内已经详细分析函数内部实现。

static int abortboot(int bootdelay){int abort = 0;if (bootdelay >= 0) {if (IS_ENABLED(CONFIG_AUTOBOOT_KEYED))abort = abortboot_key_sequence(bootdelay);elseabort = abortboot_single_key(bootdelay);//按键检测}if (IS_ENABLED(CONFIG_SILENT_CONSOLE) && abort)gd->flags &= ~GD_FLG_SILENT;return abort;}static int abortboot_single_key(int bootdelay){int abort = 0;unsigned long ts;printf("Hit any key to stop autoboot: %2d ", bootdelay);//打印倒计时/* * Check if key already pressed */if (tstc()) {/* we got a key press*///获取按键(void) getc();  /* consume input*/puts("\b\b\b 0");abort = 1;/* don't auto boot*/}while ((bootdelay > 0) && (!abort)) {--bootdelay;/* delay 1000 ms */ts = get_timer(0);do {if (tstc()) {/* we got a key press*///获取按键int key;abort  = 1;/* don't auto boot*/bootdelay = 0;/* no more delay*/key = getc(); /* consume input*/if (IS_ENABLED(CONFIG_USE_AUTOBOOT_MENUKEY))menukey = key;break;}udelay(10000);} while (!abort && get_timer(ts) < 1000);//延时1Sprintf("\b\b\b%2d ", bootdelay);}putc('\n');return abort;}

abortboot_single_key：该函数主要用于while循环检测按键，如果有按键按下，将abort标志位置1，最后运行cli_loop命令行模式的函数。

如果按键不按下，标志位abort不起作用，直接运行run_command_list(s, -1, 0);，s = env_get("bootcmd");，直接跳转到我们设置的环境变量bootcmd所设定的指令，而不执行cli_loop函数。

对照运行流程图看代码，容易理解！！！

4.4 如何添加Uboot命令

如何自定义一个Uboot命令呢？

我们暂且先不考虑实现的原理，就仅仅照葫芦画瓢来实现一个简单的Uboot命令！

第一步：照葫芦

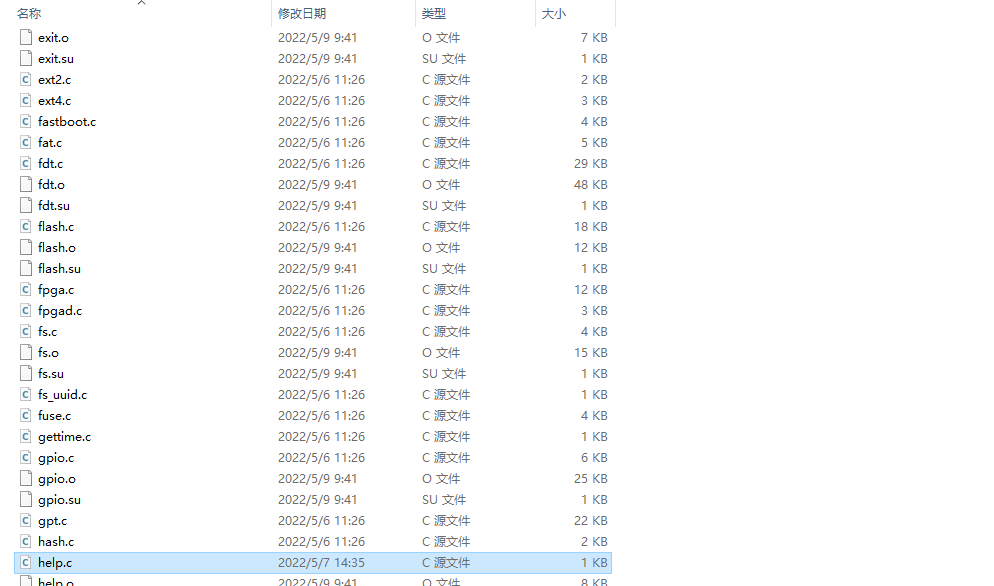

我们打开Uboot的源码文件，进入cmd目录，没错，所有的命令实现都存放在该目录下。

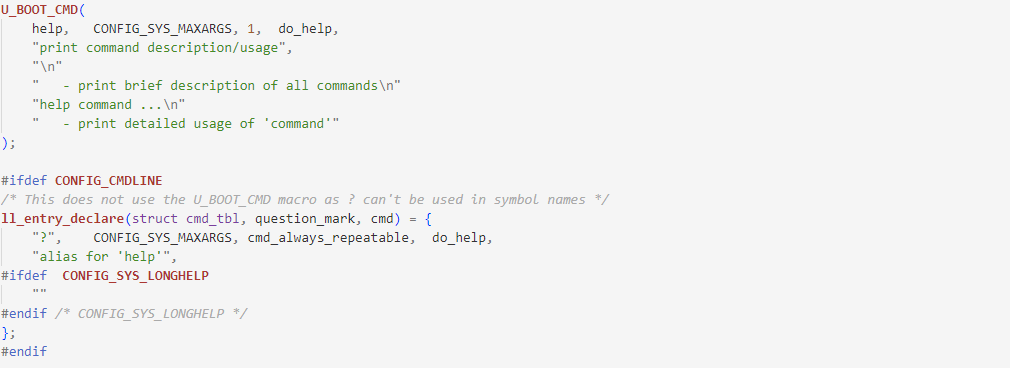

有没有看到help.C这个文件呢，我们就拿help这个文件来类比。

U_BOOT_CMD：用来定义一个命令

help：用于命令行键入的指令

do_help：键入指令后，执行的函数

要想进一步使用该命令，我们不得不去了解每个参数的含义。

struct cmd_tbl_s {char*name;/* Command Name*/intmaxargs;/* maximum number of arguments*/intrepeatable;/* autorepeat allowed?*//* Implementation function*/int(*cmd)(struct cmd_tbl_s *, int, int, char *[]);char*usage;/* Usage message(short)*/char*help;/* Help  message(long)*//* do auto completion on the arguments */int(*complete)(int argc, char *argv[], char last_char, int maxv, char *cmdv[]);};typedef struct cmd_tbl_scmd_tbl_t;

每个参数分别对应了：命令名、可接收的最大参数、命令可重复、响应函数、使用示例、帮助信息。

第二步：画瓢

弄明白这个道理，假如我们想加入一个helpme的指令，该怎么做？

• 定义一个指令

U_BOOT_CMD(helpme,CONFIG_SYS_MAXARGS,1,do_helpme,"helpme dong","\n""- print brief description of all commands\n""helpme command ...\n""- print detailed usage of 'command'");

• 定义一个执行函数

static int do_helpme(struct cmd_tbl *cmdtp, int flag, int argc,   char *const argv[]){printf("Cmd test ok!\r\n");printf("argc = %d\r\n", argc);printf("argv = ");for(int i = 0; i < argc; ++i) {printf("%s\t", argv[i]);}printf("\r\n");}

这样，就可以编译->烧录->运行了。

进入Uboot命令行，键入help查看添加的命令helpme。

• 键入命令测试

=> helpme 123456 123Cmd test ok!argc = 3argv = helpme   123456  123

第三步：优雅

如果我们只是暂时测试，这样添加无伤大雅；如果我们需要投入正规项目使用，这么做有点激进了。

更加合理的做法是：

• 在uboot/cmd目录下，建立一个文件XXX.c
• 将要添加的命令写入XXX.c该文件中
• 修改Makefile文件，编译该文件：obj-y += XXX.o
• 重新编译，烧录

说白了，就是创建一个文件，将自定义指令添加进去，尽量不修改源码！

4.5 Uboot命令底层实现分析

上面写了傻瓜式添加命令的方法，对于进行Uboot开发，当然我们需要去了解一下内部的实现原理。

4.5.1 U_BOOT_CMD

查看U_BOOT_CMD宏定义

#define U_BOOT_CMD(_name, _maxargs, _rep, _cmd, _usage, _help)\U_BOOT_CMD_COMPLETE(_name, _maxargs, _rep, _cmd, _usage, _help, NULL)

#define U_BOOT_CMD_COMPLETE(_name, _maxargs, _rep, _cmd, _usage, _help, _comp) \ll_entry_declare(struct cmd_tbl, _name, cmd) =\U_BOOT_CMD_MKENT_COMPLETE(_name, _maxargs, _rep, _cmd,\_usage, _help, _comp);

#define U_BOOT_CMD_MKENT_COMPLETE(_name, _maxargs, _rep, _cmd,\_usage, _help, _comp)\{ #_name, _maxargs,\ _rep ? cmd_always_repeatable : cmd_never_repeatable,\ _cmd, _usage, _CMD_HELP(_help) _CMD_COMPLETE(_comp) }

#define ll_entry_declare(_type, _name, _list)\_type _u_boot_list_2_##_list##_2_##_name __aligned(4)\__attribute__((unused,\section(".u_boot_list_2_"#_list"_2_"#_name)))

乍一看，都是宏定义，为什么看起来这么吃力？

在这里，不得不提到#和##的区别

• #：转换为字符串

...#define TO_STR(x) #xint main(){    int value = 123;    printf("TO_STR(value) = %s\n", TO_STR(value));    printf("TO_STR(123) = %s\n", TO_STR(123));}//打印TO_STR(value) = value;TO_STR(123) = 123;

• ##：两个字符拼接

#define CONNECT(x,y) x##y#define VAR(y) data##yint main(){    int xy = 123;    printf("xy = %d\n", CONNECT(x, y));    CONNECT(x, y) = 123456;    printf("xy = %d\n", CONNECT(x, y));    int VAR(1) = 100;    printf("VAR(1) = data1 = %d\n", data1);}//打印xy = 123xy = 123456VAR(1) = data1 = 100

回到正文

上面的宏定义，简单来看，转换流程就是：

U_BOOT_CMD -> U_BOOT_CMD_COMPLETE -> ll_entry_declare = U_BOOT_CMD_MKENT_COMPLETE -> _type xxx = {aaa, bbb, ccc , ...}

其本质就是： struct my_struct test = {1, 2, 3};结构体赋值语句。

以help命令为例：

U_BOOT_CMD(help,CONFIG_SYS_MAXARGS,1,do_help,"print command description/usage","\n""- print brief description of all commands\n""help command ...\n""- print detailed usage of 'command'");

直接展开来看：

struct cmd_tbl _u_boot_list_2_cmd_2_help __aligned(4) __attribute__((unused, section(".u_boot_list_2_cmd_2_help"))) = {"help", CONFIG_SYS_MAXARGS, cmd_always_repeatable, do_help, "xxx", "xxx"};

也就相当于，我们定义一个命令，给其赋值。

定义的命令存放在哪里呢？

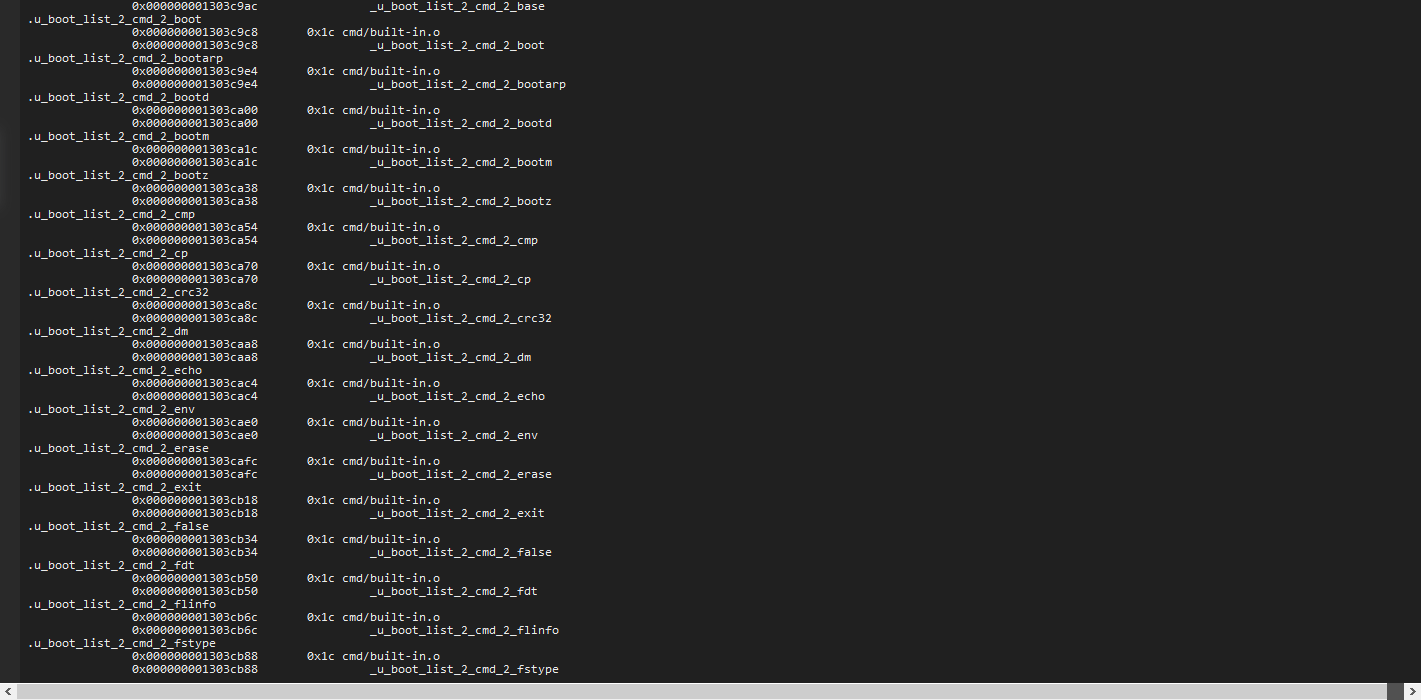

根据上面展开来看，section(".u_boot_list_2_cmd_2_help")，存放在段.u_boot_list_2_cmd_2_help中，打开u-boot.map文件，我们可以查找得到。

有没有觉得很熟悉，没错，跟前面讲过的驱动模型很像。

我们定义的命令，被u_boot_list_2_cmd_1和u_boot_list_2_cmd_3两个段所包括，用于遍历，最终查找得到我们想要的命令。

4.6 Uboot命令响应流程

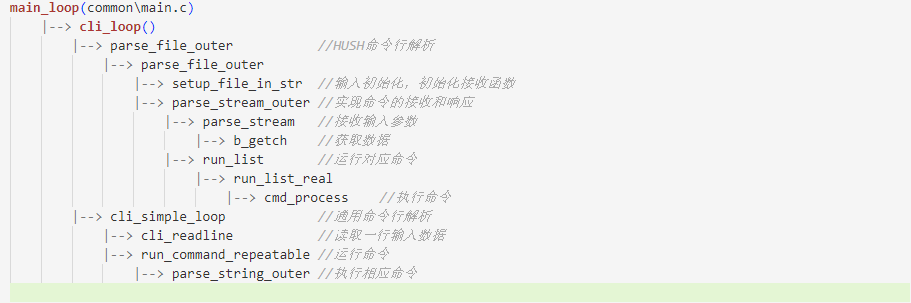

命令响应流程见图：

根据4.3 命令行模式代码执行流程分析，我们可以知道，命令行模式最终执行cli_loop函数，实现与用户的交互。

void cli_loop(void){bootstage_mark(BOOTSTAGE_ID_ENTER_CLI_LOOP);#ifdef CONFIG_HUSH_PARSERparse_file_outer();/* This point is never reached */for (;;);#elif defined(CONFIG_CMDLINE)cli_simple_loop();#elseprintf("## U-Boot command line is disabled. Please enable CONFIG_CMDLINE\n");#endif /*CONFIG_HUSH_PARSER*/}

通过分析代码，Uboot的命令行有两种模式：一种是HUSH解析，另一种是通用解析。

• HUSH解析：调用parse_file_outer并不断循环
• 通用解析：调用cli_simple_loop并不断循环。

无论哪种命令行解析，说白了就是输入输出的处理，必定会读取数据，执行相应命令，打印出对应数据

HUSH模式

• 输入数据处理：parse_stream
• 输出数据处理：run_list

通用模式：

• 输入数据处理：cli_readline
• 输出数据处理：run_command_repeatable

具体实现流程，参照上面的流程图！

命令行模式的深入解析，准备在下节详细介绍！

目前，我们已经对命令行的整体运行流程进行梳理，熟悉整体的运行逻辑，并且能够添加自定义命令喽。

4.6 推荐文档

[1]：https://www.pianshen.com/article/21471247431/

[2]：https://blog.csdn.net/weixin_44895651/article/details/108211268

[3]：https://blog.51cto.com/u_2847568/4917530?b=totalstatistic

[4]：https://blog.csdn.net/SilverFOX111/article/details/86892231

[5]：https://blog.csdn.net/andy_wsj/article/details/8614905
