小球在正弦曲线上运动（VC6.0——MFC）

画一条正弦曲线，和一个小球，小球按照正弦曲线的轨迹在运动。
步骤

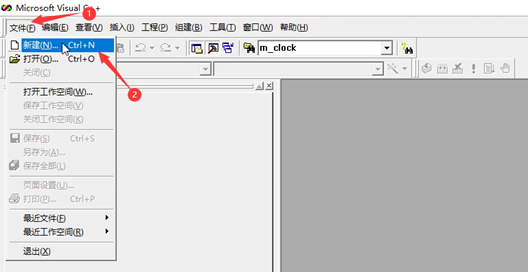

1、打开VC6.0，点击屏幕左上角“文件(F)”，选择“新建(N)… Ctrl_N”，如下图所示。
在这里插入图片描述

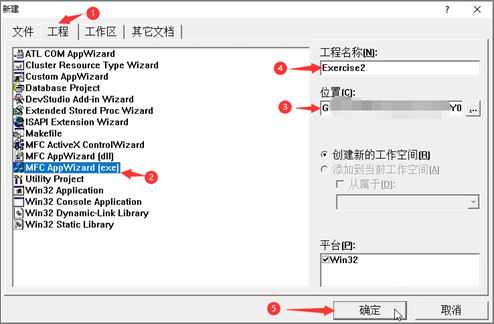

2、在弹出的对话框中，选择“工程 >> MFC AppWizard(exe)”，选择创建工程的位置并给工程命名，点击“确定”，如下图所示。

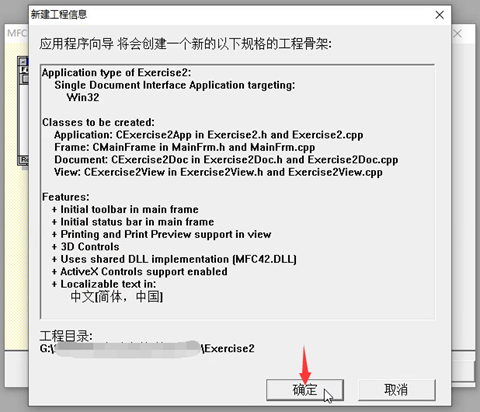

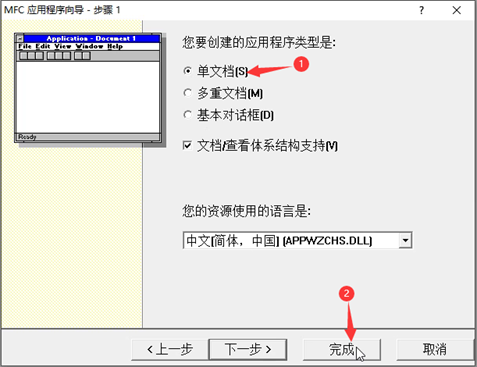

3、选择“单文档(S)”，点击“完成”，点击“确定”，如下图所示。

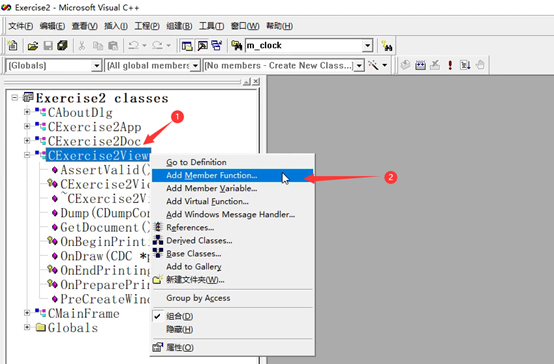

4、在类视图中，鼠标选中右击，选择“Add Member Function…”，如下图所示。
在这里插入图片描述

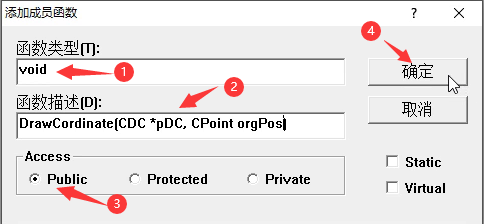

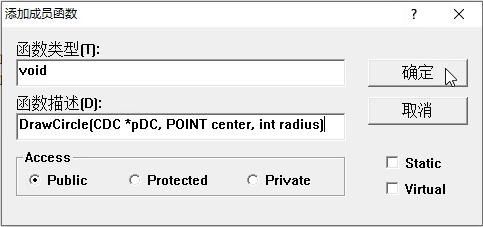

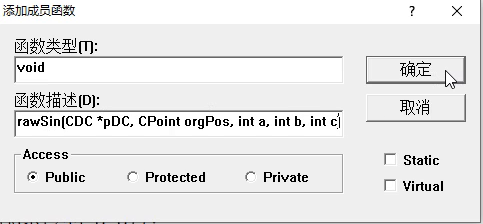

5、分别添加画坐标轴（DrawCordinate）、画圆（DrawCircle）、画正弦函数（DrawSin）的成员函数（添加顺序无先后之分），如下图所示。

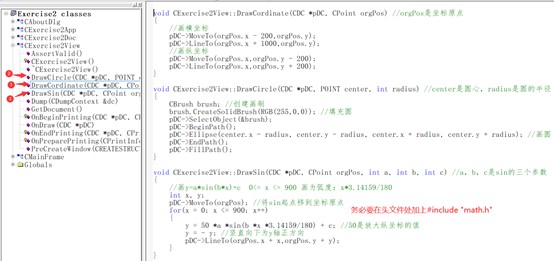

6、在上面添加的三个成员函数中添加相应的代码。

代码如下：

void CExercise2View::DrawCordinate(CDC *pDC, CPoint orgPos) //orgPos是坐标原点{//画横坐标pDC->MoveTo(orgPos.x - 200,orgPos.y);pDC->LineTo(orgPos.x + 1000,orgPos.y);//画纵坐标pDC->MoveTo(orgPos.x,orgPos.y - 200);pDC->LineTo(orgPos.x,orgPos.y + 200);}void CExercise2View::DrawCircle(CDC *pDC, POINT center, int radius) //center是圆心，radius是圆的半径{CBrush brush; //创建画刷brush.CreateSolidBrush(RGB(255,0,0)); //填充圆pDC->SelectObject(&brush);pDC->BeginPath();pDC->Ellipse(center.x - radius, center.y - radius, center.x + radius, center.y + radius); //画圆pDC->EndPath();pDC->FillPath();}void CExercise2View::DrawSin(CDC *pDC, CPoint orgPos, int a, int b, int c) //a，b，c是sin的三个参数{//画y=a*sin(b*x)+c  0<= x <= 900 画为弧度：x*3.14159/180int x, y;pDC->MoveTo(orgPos); //将sin起点移到坐标原点for(x = 0; x <= 900; x++){y = 50 *a *sin(b *x *3.14159/180) + c; //50是放大纵坐标的值y = - y; //竖直向下为y轴正方向pDC->LineTo(orgPos.x + x,orgPos.y + y);}}

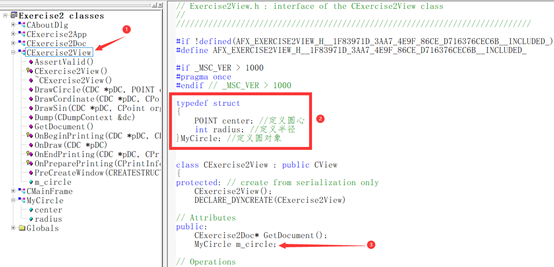

7、定义圆的结构体，添加成员变量m_circle，如下图所示。
在这里插入图片描述
代码如下：

typedef struct{POINT center; //定义圆心int radius; //定义半径}MyCircle; //定义圆对象

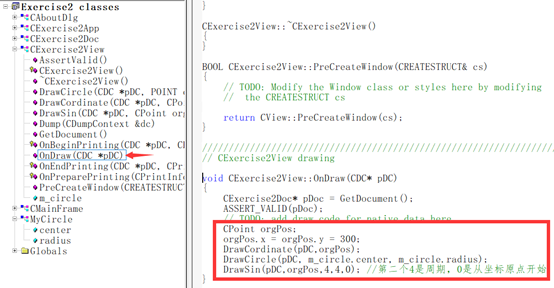

8、在OnDraw()里调用，如下图所示。
在这里插入图片描述
代码如下：

void CExercise2View::OnDraw(CDC* pDC){CExercise2Doc* pDoc = GetDocument();ASSERT_VALID(pDoc);// TODO: add draw code for native data hereCPoint orgPos;orgPos.x = orgPos.y = 300;DrawCordinate(pDC,orgPos);DrawCircle(pDC, m_circle.center, m_circle.radius);DrawSin(pDC,orgPos,4,4,0); //第二个4是周期，0是从坐标原点开始}

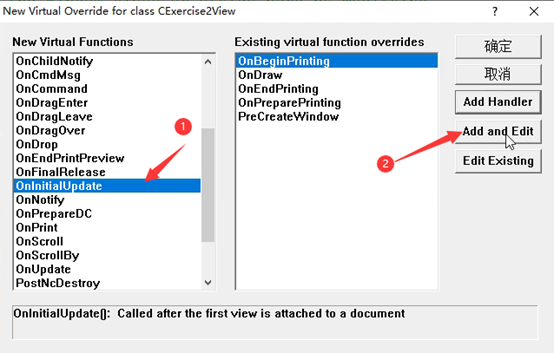

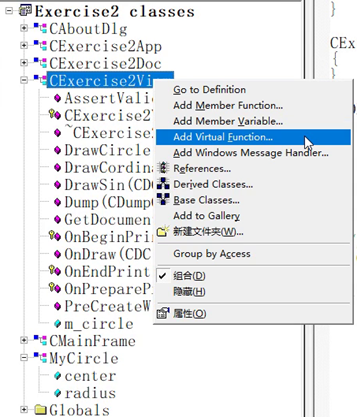

9、在类视图中，鼠标选中右击，选择“Add Virtual Function…”，添加“OnInitialUpdate()”函数，如下图所示。
在这里插入图片描述

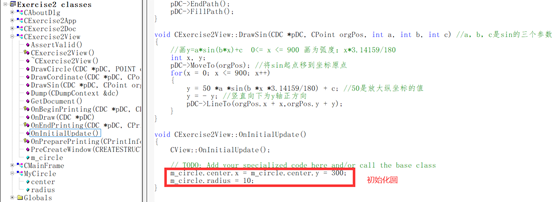

10、在OnInitialUpdate()里对圆做初始化，其他的初始化均可放在OnInitialUpdate()函数中，如下图所示。

代码如下：

void CExercise2View::OnInitialUpdate() {CView::OnInitialUpdate();// TODO: Add your specialized code here and/or call the base classm_circle.center.x = m_circle.center.y = 300;m_circle.radius = 10;}

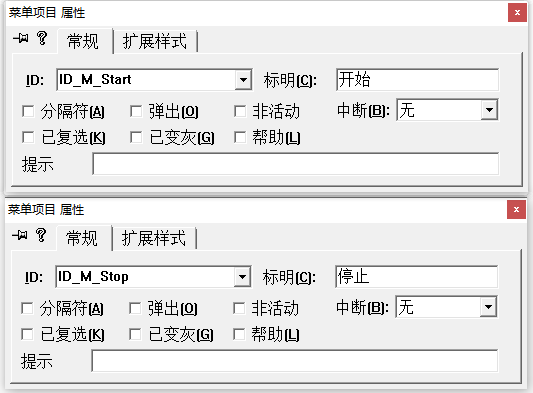

11、点击左下角中间的资源视图“ResourceView”，选择“Menu”新建菜单。双击“帮助(H)”右侧虚线框，在“标明©:”里添加“动画”；再双击“动画”下面的虚线框，添加内容如下图所示。
小球在正弦曲线上运动（VC6.0—MFC）
在这里插入图片描述

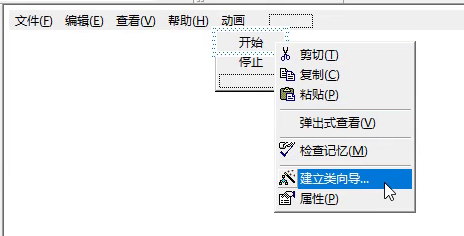

12、分别在添加的“开始”，“停止”上右击选择“建立类向导…”，如下图所示。

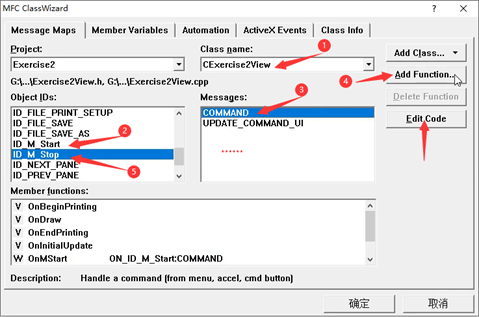

13、详细步骤如下图所示。

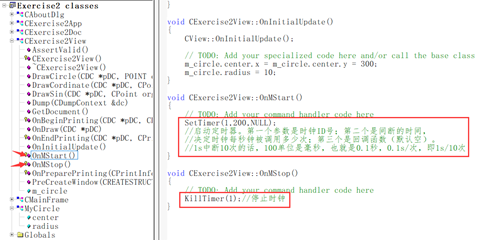

14、在OnMStart()和OnMStop()中启动定时器和停止时钟，如下图所示。

代码如下：

void CExercise2View::OnMStart() {// TODO: Add your command handler code hereSetTimer(1,200,NULL);//启动定时器。第一个参数是时钟ID号；第二个是间断的时间，//决定时钟每秒钟被调用多少次；第三个是回调函数（默认空）。//1s中断10次的话，100单位是毫秒，也就是0.1秒，0.1s/次，即1s/10次}void CExercise2View::OnMStop() {// TODO: Add your command handler code hereKillTimer(1);//停止时钟}

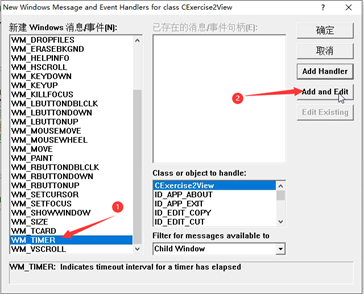

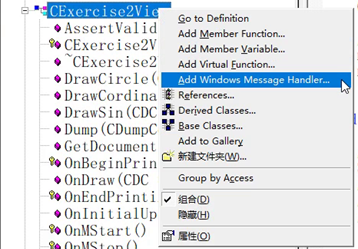

15、添加消息句柄，调用系统时钟（WM_TIMER）, 如下图所示。
在这里插入图片描述

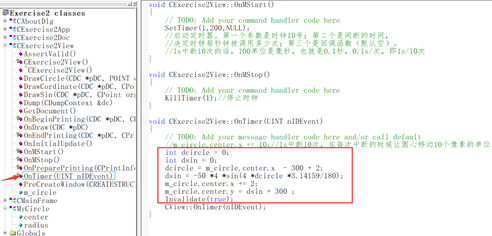

16、如下图所示。

代码如下：

void CExercise2View::OnTimer(UINT nIDEvent) {// TODO: Add your message handler code here and/or call default//m_circle.center.x += 10;//1s中断10次，在每次中断的时候让圆心移动10个像素的单位 int dcircle = 0;int dsin = 0;dcircle = m_circle.center.x  - 300 + 2;dsin = -50 *4 *sin(4 *dcircle *3.14159/180);m_circle.center.x += 2;m_circle.center.y = dsin + 300 ;Invalidate(true);CView::OnTimer(nIDEvent);}

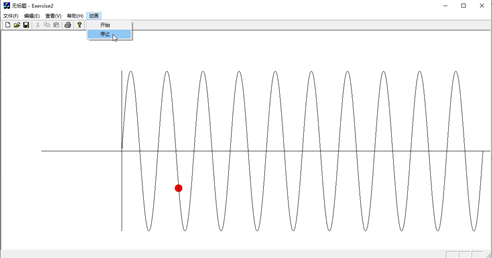

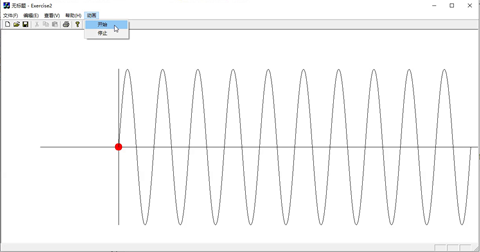

17、运行结果如下图所示。
在这里插入图片描述
