制作灵动单片机MM32F3277 测试版

网友: 文档中心 2022-06-12 22:35:07

简 介： 介绍了在Windows7下安装基于MM32-LINK开发软件。设计制作了MM32F3277的测试电路板，并对如何正确从MM32-LINK将调试电缆连接至MM32F3277开发板进行介绍。需要保证编程电流长度以及线序都满足要求，才能够正确完成程序高速下载。

关键词： MM32F3277，MM32-LINK，下载电缆



§01 MM32F3277

一、背景简介

  手边有两款主要的 灵动ARM核单片机 ： MM32F3277 ,MM32SPIN27 。由于近期基于灵动单片机完成MicroPython移植版本应用于 全国大学生智能车竞赛 的基础组、专科组等，因此对于该款单片机的使用以及基于MicroPython软件平台的制作需要进行进一步的测试。

二、安装MM32-LINK

1、MM32-LINK

  MM32-LINK 仿真器 是对灵动单片机缝针与编程一体的工具。手边有三套来自于灵动公司基于的MM32-LINK。

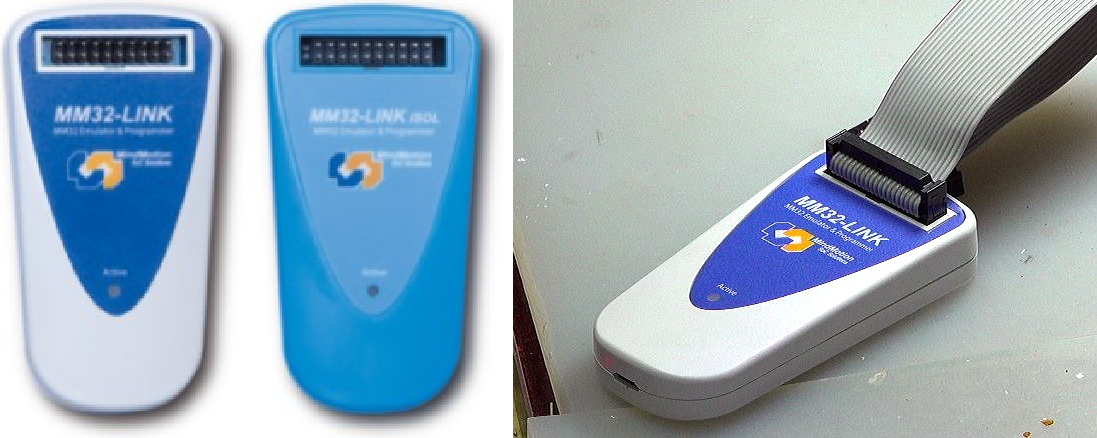

▲ 图1.2.1 MM32-Link

▲ 图1.2.1 MM32-Link

（1）MM32-LINK特点：

  • 支持 Win 10，Win 7 和 Windows XP 操作系统，在 Win10 环境下无须安装驱动程序

  • 支持 MM32 Cortex-M 全系列 MCU 代码编程，自动匹配目标芯片

  • 支持在线 ICP SWD 方式编程

  • 支持在线 ICP 自动编程机接口

  • 支持离线 ICP、APM 自动编程机接口

  • 在线/离线 ICP / APM 编程方式下，128KB 编程时间小于3秒，16KB 编程时间小于 0.5 秒

  • Micro USB 高速通讯接口，提供供电电源

  • 编程适配器选件：ICP-Adapter、ISP-Adapter、APM-Adapter

（2）功能特征

  在 MM32-LINK系列产品功能特征表 给出了产品功能特性介绍。

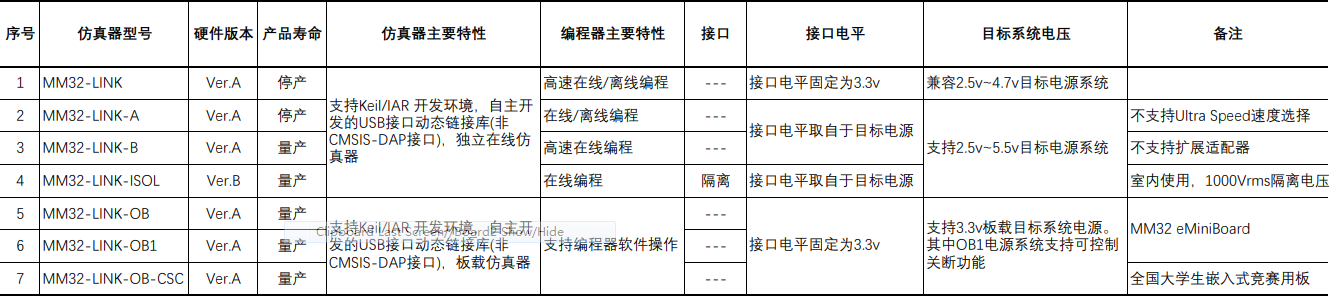

▲ 图1.2.2 MM32-LINK功能特性

▲ 图1.2.2 MM32-LINK功能特性

  可以看到型号MM32-LINK-ISOL是一种带有隔离的量产开发器，应该比较适合对于功率电子系统的开发。现在已经向灵动的苏勇申请看是否能够得到一套这款调试器了。

（3）MM32-LINK接口定义

  MM32-LINK有PIN20的接口，这个定义在其封装内说明卡片中给出。

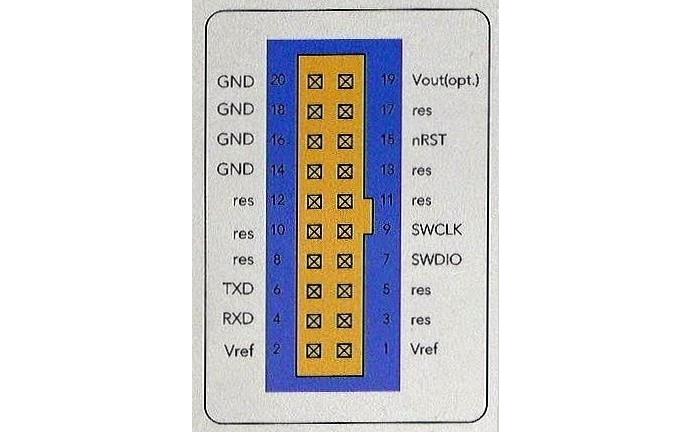

▲ 图1.2.7 MM32-LINK 接头功能定义

▲ 图1.2.7 MM32-LINK 接头功能定义

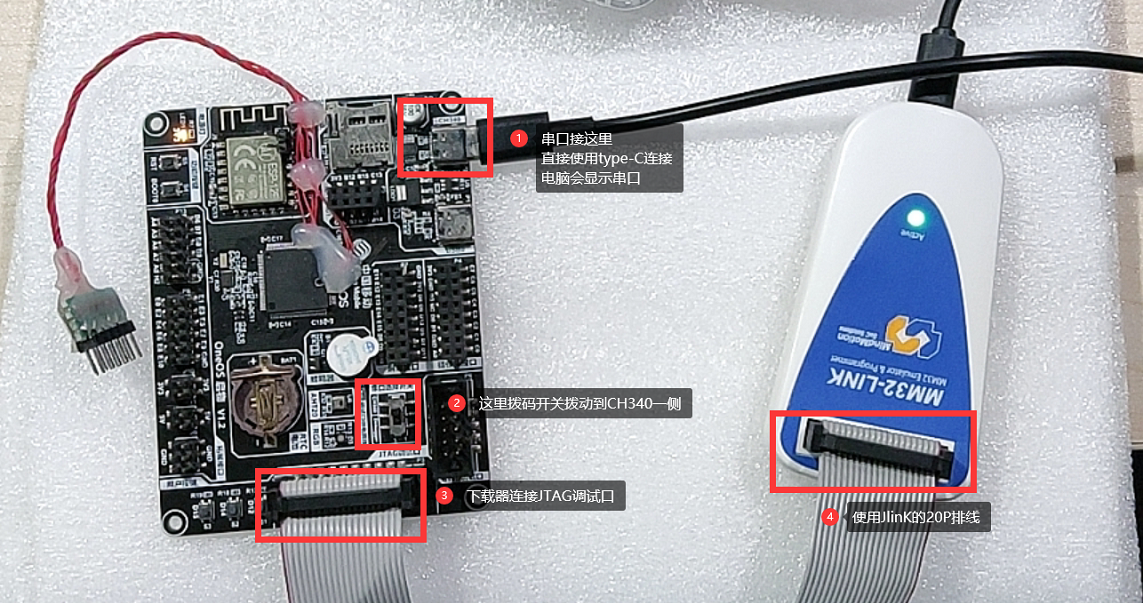

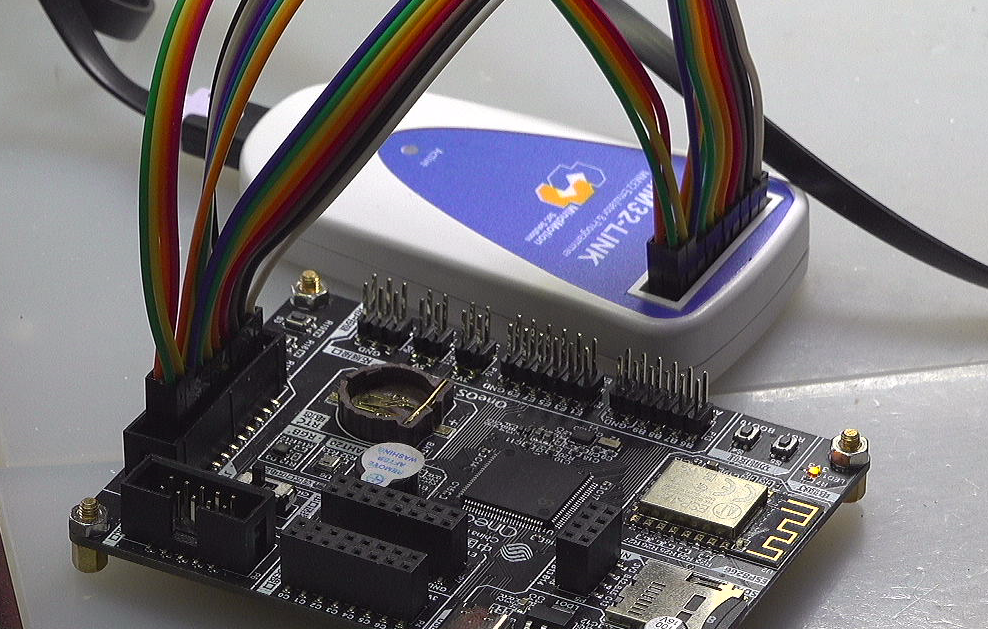

▲ 图1.2.4 使用MM32-LINK连接OneOS板

▲ 图1.2.4 使用MM32-LINK连接OneOS板

▲ 图1.2.5 使用MM32-LINK连接OneOS板

▲ 图1.2.5 使用MM32-LINK连接OneOS板

▲ 图1.2.6 接口PIN定义

▲ 图1.2.6 接口PIN定义

2、安装驱动

  由于现在我使用开发电脑内的是Windows7，所以需要安装MM32-Link的USB驱动。如果使用的Win10,则无需安装驱动程序。

（1）USB驱动下载与安装

  USB驱动程序可以在： MM32-LINK仿真器/编程器USB 驱动程序 下载到。安装过客可以参见：MM32-LINK+Application+Notes中的说明。

  下面是下载后文件及其解压缩之后的文件。

 MM32-Link+Application+Note.zip mm32_devkit_setup_v1_60_23.zip mm32_usb_setup_v1.01.zip Upgrade+v169.zipMM32-Link+Application+Note     qs_MM32-LINK_V1.1.pdf     ug_MM32-LINK programmer_V12.1.00.pdf     Win7_Xp下USB驱动安装失败的解决方法.zip     使用前注意.txtmm32_devkit_setup_v1_60_23     mm32_devkit_setup.exemm32_usb_setup_v1.01     mm32_usb_setup.exe     USB驱动安装注意事项.txt     Win7_Xp下USB驱动安装失败的解决方法.zipUpgrade+v169  └─Upgrade v169   MM32LINKUpgrade.exe   mm_device.dll   mm_driver.dll   MUPGRADE.DAT   winusb.dll

  加开压缩包之后运行其中的MM32_usb_setup.exe。在运行过程中需要注意运行Windows安装没有数字签名的驱动程序。

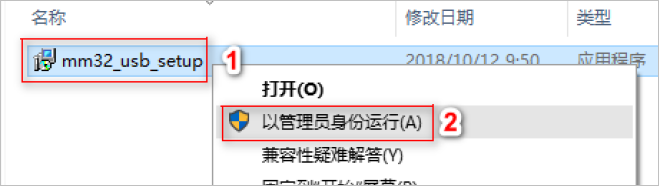

▲ 图1.2.7 安装时请使用“以管理员身份运行”

▲ 图1.2.7 安装时请使用“以管理员身份运行”

  • mm32_usb_setup.exe
  • USB驱动安装注意事项.txt
  • Win7_Xp下USB驱动安装失败的解决方法.zip

  安装正确之后，会在电脑设备管理中出现“MM32 Device”。

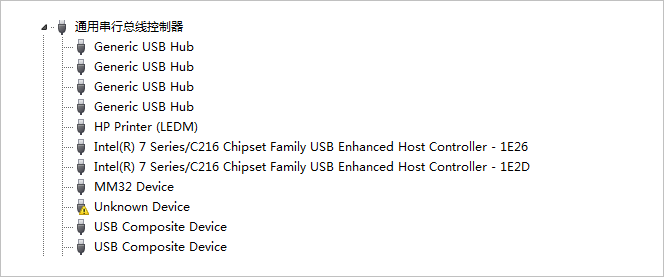

▲ 图1.2.3 安装MM32-LINK之后在电脑设备管理

▲ 图1.2.3 安装MM32-LINK之后在电脑设备管理

3、安装开发软件包

（1）下载与安装

  MM32-Link编程开发与调试安装包，包含MM32-Link KEIL Debugger驱动组件、MM32-Link IAR Debugger驱动组件、MM32Program PC端软件与使用说明。

  请至灵动官网: http://www.mm32.com.cn下载MM32-Link编程开发与调试安装包，解压后点安装文件mm32_devkit_setup.exe完成软件程序的安装（需要右击，选择“以管理员身份运行”）。

  在第一次运行MM32-LINK program的时候出现了如下的提示。具体升级过程见下面【§1.2.4：升级MM32-LINK固件】部分内容。

▲ 图1.2.8 安装之后显示版本过低，需要进行升级

▲ 图1.2.8 安装之后显示版本过低，需要进行升级

（2）确认安装文件

  • 确认MindMotion安装：

  可以在安装目录：

C:\Program Files (x86)\MindMotion\MM32-LINK\Programmer

  下来找到MM32Program安装程序以及使用说明。

  • 确认IAR 编程DLL：

  由于我使用是 IAR EW.7.40 进行程序开发，所以在：

C:\Program Files (x86)\IAR Systems\Embedded Workbench 7.2\arm\bin

  中可以确认ARMM32LINK.dll程序的存在。

▲ 图1.2.9 确认IAR Systems中安装的armmm32link.dll

▲ 图1.2.9 确认IAR Systems中安装的armmm32link.dll

4、升级MM32-LINK固件

  灵动官网：http://www.mm32.com.cn下载MM32-Link固件升级包Upgrade v1.36。插入MM32-LINK，确保MM32-LINK没有被KEIL、IAR或MM32LINK program所占用。右击MM32LINKUpgrade.exe以管理员身份运行。

▲ 图1.2.10 升级MM32-LINK固件结束

▲ 图1.2.10 升级MM32-LINK固件结束

  MM32-LINK升级完之后，在【§1.2.3.1：下载与安装】遇到的版本问题便可以解决了。



§02 设计测试板

一、参考资料

1、MM32F3277资料

（1）基本信息

  手边有LQFP-64封装的MM32F3277G7P芯片。通过 灵动的在线选型工具 可以查到这款MCU的主要参数。

▲ 图2.1.1 灵动单片机在线选型工具

▲ 图2.1.1 灵动单片机在线选型工具

▲ 图2.1.2 MM32F327X 内部资源

▲ 图2.1.2 MM32F327X 内部资源

（2）数据手册

  • MM32F3277 数据手册
  • MM32F3277 DATASHEET-English
  • 用户手册-User Manual

2、建立AD库

（1）数据手册定义管脚

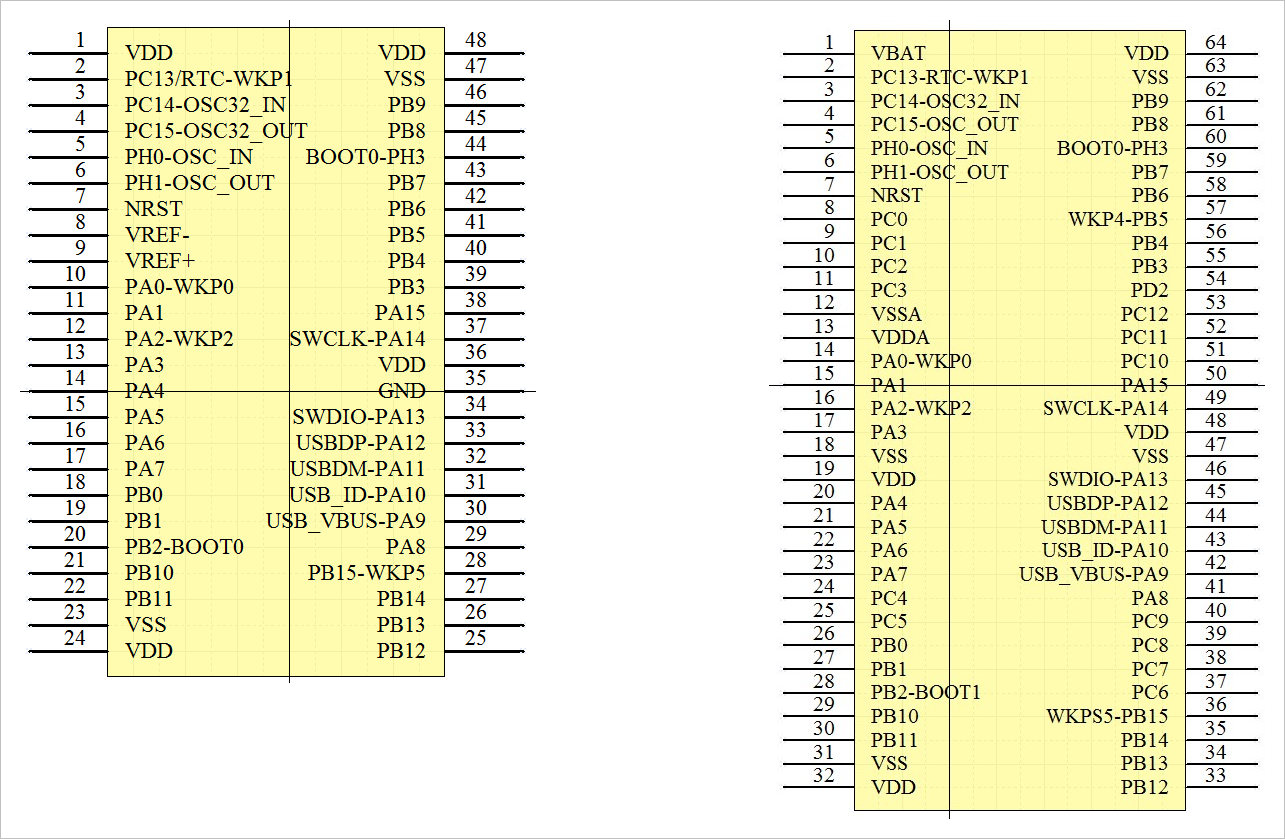

▲ 图2.1.3 LQFP64的管脚分布

▲ 图2.1.3 LQFP64的管脚分布

▲ 图2.1.4 LQFP48 管脚分布

▲ 图2.1.4 LQFP48 管脚分布

（2）AD库文件

▲ 图2.1.5 AD建立LQFP48， LPQP-64

▲ 图2.1.5 AD建立LQFP48， LPQP-64

3、测试板设计

（1）调试接口

▲ $#Y 1:调试接口

▲ $#Y 1:调试接口

（2）时钟电路

▲ 图2.1.7 时钟电路

▲ 图2.1.7 时钟电路

二、测试电路

1、设计实验板

（1）原理图


▲ 图2.2.1 测试电路原理图

▲ 图2.2.1 测试电路原理图

（2）快速做板PCB

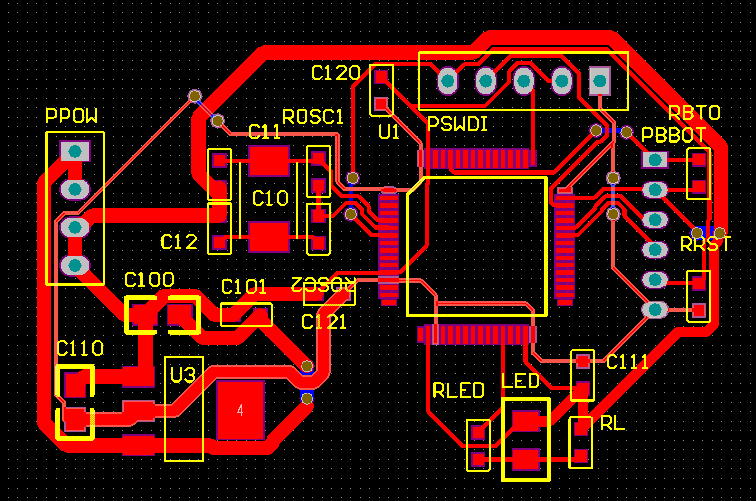

▲ 图2.2.2 快速制版布线PCB

▲ 图2.2.2 快速制版布线PCB

（3）快速制板

▲ 图2.2.3 快速制版

▲ 图2.2.3 快速制版

（4）焊接实验板

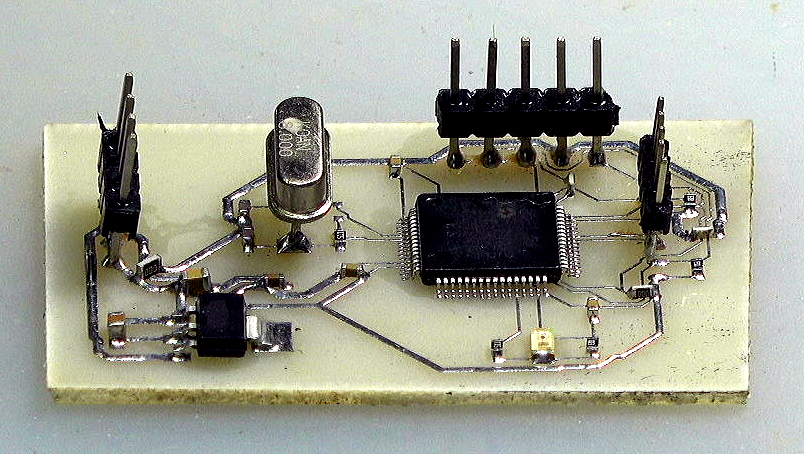

▲ 图2.2.4 焊接实验板

▲ 图2.2.4 焊接实验板

2、测试实验板

（1）制作转接线

▲ 图2.2.5 转接线

▲ 图2.2.5 转接线

▲ 图2.2.6 制作的下载转接线

▲ 图2.2.6 制作的下载转接线

  ※ 出现的问题：无法使用MM32-LINK下载程序。

三、测试OneOS系统板

1、下载的条件

  使用扁平电缆连接MM32-LINK与ONeOS的20PIN的调试端口，可以正常下载程序。

  为了确定究竟哪些连接线对于下载起到作用，下面利用杜邦线一一对应将MM32-LINK 的输出口与ONEOS调试版连接。如下所示：

▲ 图2.3.1 使用杜邦线连接调试端口

▲ 图2.3.1 使用杜邦线连接调试端口

  测试结果：◎ 仍然无法完成读、写操作。

▲ 图2.3.2 下载程序出现错误

▲ 图2.3.2 下载程序出现错误

2、测试连接方式

▲ 图2.3.3 能够进行下载的配置

▲ 图2.3.3 能够进行下载的配置

  经过测试发现，只有将SWD， SWC之间需要相间一个GND才能够正确下载程序。下图给出了能够完成下载的扁平电缆配置。

▲ 图2.3.4 能够完成下载的线序配置

▲ 图2.3.4 能够完成下载的线序配置

  下面是指做的连接下载线。经过测试，它可以正常通过MM32-LINK下载程序了。

▲ 图2.3.5 直接使用杜邦线可以下载程序了

▲ 图2.3.5 直接使用杜邦线可以下载程序了



※ 测试总结 ※

  首先下载安装了MM32-LINKUSB的驱动程序。由于是在Windows7下安装，所以安装驱动过程需要手动进行。安装完毕之后：

  • 可以通过检查IAR System目录、MM32等相关目录查看到安装的文件；
  • 在计算机的设备管理中，查看到：
    • 通讯串行总线扫支起：MM32 Device
    • 端口（COM和LPT）： MindMotion Virtual COM Port(COM10)。注：经过测试，不知为何MindMotion对应的串口在Windows7中无法正常打开。

  设计制作了MM32F3277的测试电路，设计了基于SWD，SWC的调试端口，定义了调试端口：

  • +3.3V，GND，SWC， SWD， nRST

  经过测试可以知道，从MM32-LINK对测试电路下载程序，需要保证：

  • 下载扁平电缆的长度不超过15mc;
  • 在SWD，SWC之间需要增加GND作为隔离；
      否则就无法使用MM32进行正常下载程序。

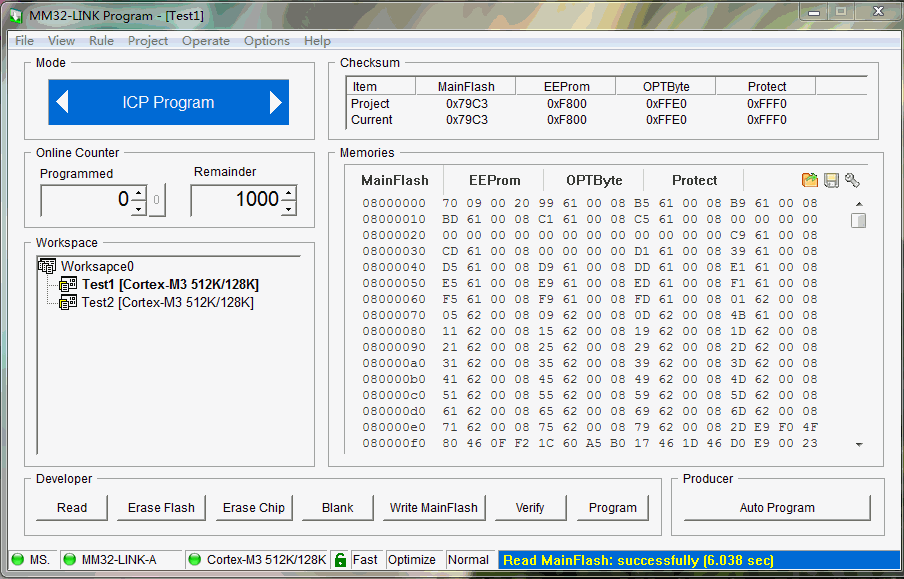

▲ 图3.1 读取单片机内存过程

▲ 图3.1 读取单片机内存过程
