写在前面

在上一章节《CSK6开发分享1-视觉开发套件初体验篇》，我分享了聆思推出的一款视觉AI开发套件的初步体验，体验后也仔细了看下官方文档中的工程讲解和代码，了解到CSK6011芯片具备SPI接口可以用来驱SPI屏幕，且官方SDK也提供了例程，于是心里有了个想法，如果能把手势识别的一些结果在屏幕上做呈现岂不乐哉。于是尝试联系官方活动方，要到了他们一块还是内测验证的屏幕来玩一玩。

小小屏幕

跟聆思活动方“借”到的这个屏幕是当前他们还在测试的一个原型机，使用了SPI接口(屏显)+I2C接口(触摸)，且官方针对这个屏幕的也提供了一个名为display&kscan的例程和配套的文档讲解。参照文档讲解以及官方提供的屏幕板子硬件引脚定义，我在display_kscan例程的工程目录下增加了一个名为 csk6011a_nano.overlay 的文件，在文件中对屏幕板所用到的引脚进行定义。官方答复说板子正式发布后，对应例程会提供可直接使用的overlay文件的，因此这里我就不陈述如何修改了。因为CSK6的系统用的是Zephyr RTOS，而这个系统通过设备树对硬件进行配置，有兴趣的伙伴可以参考官方关于设备树语法的讲解。

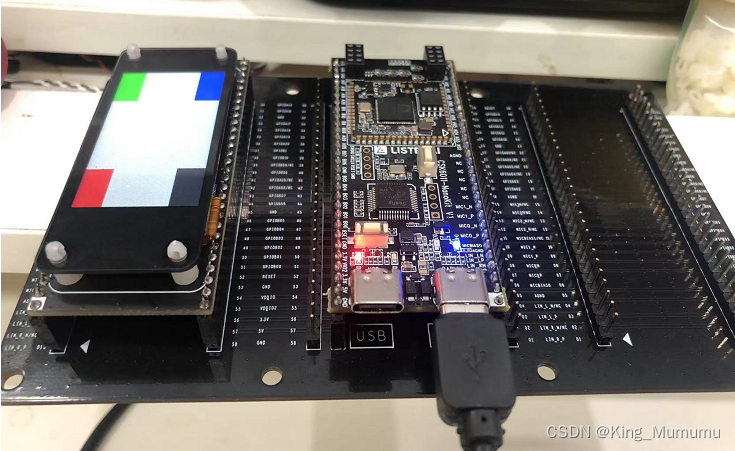

烧录display&kscan例程固件后，可以看到屏幕如期显示出了色块：

OK，屏幕已有，开启魔改。

魔改之路

官方的视觉AI(头肩检测&手势识别)Sample需要连接USB，打开预览工具才可以对手势识别结果进行查看，如果可以通过屏幕直接显示对应的识别结果呢？行，既然始于“色块”，那就先沿用“色块”，改一个根据不同手势显示不同颜色的色块吧！

裁出官方Sample的驱屏代码

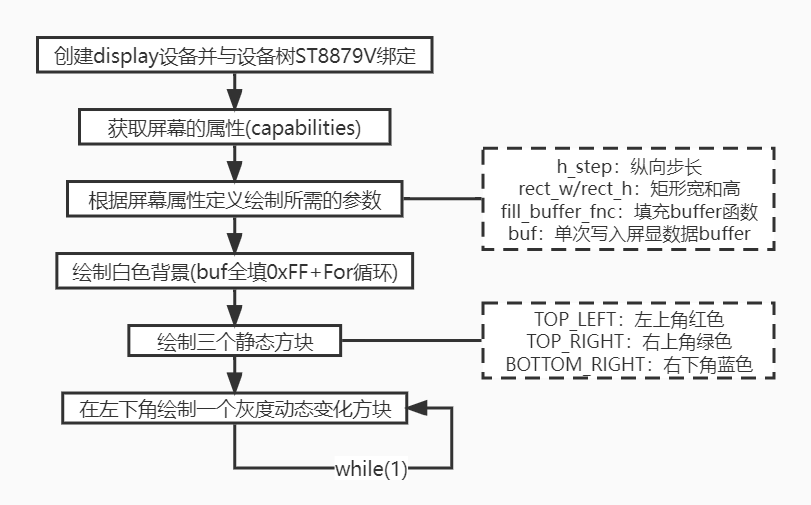

官方文档中心对display&kscan例程进行了讲解，参照文档阅读下代码，基本很快可以清楚整个例程的流程，官方提供的流程图如下：

 我们可以在视觉AI Sample的main.c中增加驱屏所需的一些依赖代码：

// display驱动头文件#include // 设备树定义#if DT_NODE_HAS_STATUS(DT_INST(0, sitronix_st7789v), okay)#define DISPLAY_DEV_NAME DT_LABEL(DT_INST(0, sitronix_st7789v))#endifvoid main(){    ……    // 一些屏显功能变量定义uint8_t *buf;int32_t grey_scale_sleep;const struct device *display_dev;struct display_capabilities capabilities;struct display_buffer_descriptor buf_desc;size_t buf_size = 0;    ……}

在往视觉Sample加入驱屏相关定义时，可以尝试在main中运行起屏显例程中的色块，已检查依赖的代码已移植完毕。

保存手势识别结果

新增了一个全局变量 gesture_status，用于记录视觉AI Sample中 on_receive_hsd_result 回调函数的的手势识别结果

void on_receive_hsd_result(…){……    else if (event == HSD_EVENT_GESTURE_RECOGNIZE){     …… gesture_status = result->gesture_state;// 保存识别结果，用于下文处理    }}

在主函数中根据手势结果进行屏显控制

在主函数的while(1)循环中，我们判断手势的切换状态，为避免未识别到手势时带来的抖动，我们对未识别到手势时(手势状态=other)进行过滤：

// 检测到手势发生变化，且属于被识别到的有效手势if((gesture_status != GESTURE_OTHER) && (gesture_status != recently_gesture))    { recently_gesture = gesture_status; printk("changge!!!!!!!!!!%d \n",recently_gesture); // 根据不同手势，将屏显buffer填充为不同的颜色 switch (recently_gesture) {   case GESTURE_LIKE:     (void)memset(buf, 0xFF00u, buf_size);// 黑     break;   case GESTURE_OK:    (void)memset(buf, 0xFF77u, buf_size);// 绿     break;   case GESTURE_STOP:     (void)memset(buf, 0x3388u, buf_size);// 粉     break;   case GESTURE_YES:     (void)memset(buf, 0x5511u, buf_size);// 蓝     break;   case GESTURE_SIX:     (void)memset(buf, 0x00FFu, buf_size);// 白     break;   } buf_desc.buf_size = buf_size; buf_desc.pitch = capabilities.x_resolution; buf_desc.width = capabilities.x_resolution; buf_desc.height = h_step; // 绘制整块屏幕 for (int idx = 0; idx < capabilities.y_resolution; idx += h_step) {   display_write(display_dev, 0, idx, &buf_desc, buf); }

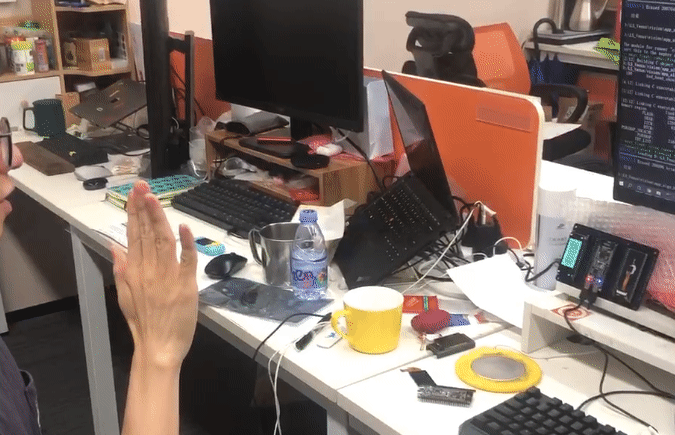

这样我们就实现了根据不同手势，实时控制屏幕显示不同的颜色。
