BearPi-HM Nano开发板介绍

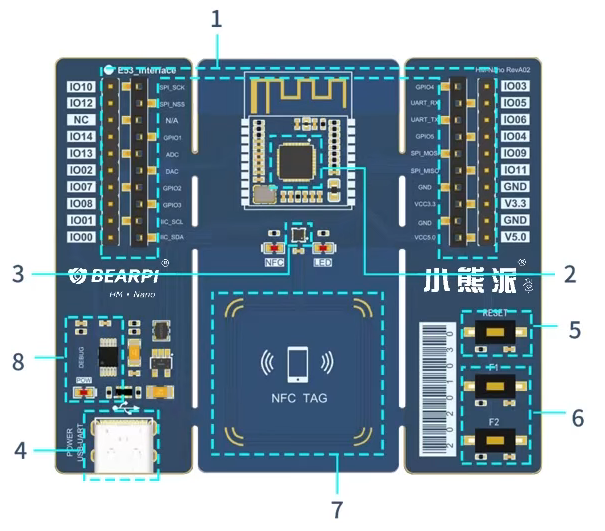

BearPi-HM Nano开发板功能介绍
BearPi-HM Nano开发板是一块专门为鸿蒙OS设计的HarmonyOs开发板，板载高度集成的2.4GHz WLAN SoC芯片Hi3861，并板载NFC电路及标准的E53接口，标准的E53接口可扩展智能加湿器、智能台灯、智能安防、智能烟感等案例。
- E53扩展板接口
- WiFi Soc Hi3861
- NFC芯片NT3H1207、NFC天线
- Type-C USB接口
- 复位按键
- 用户按键
- NFC天线
- TTL转USB芯片CH340E
BearPi-HM Nano原理图解读

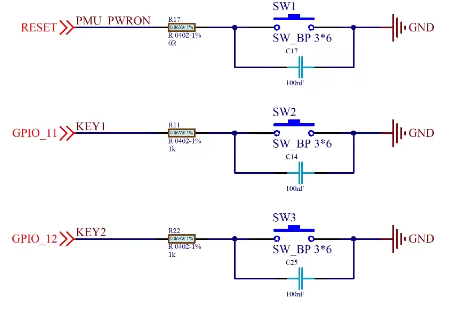

按键电路原理图
BearPi-HMNano开发板提供了一个复位按键和两个用户按键，原理图中SW1对应的是复位按键，SW2和SW3分别对应F1和F2按键。
LED灯电路原理图
BearPi-HM Nano开发板提供了一个用户可控制的LED灯，可以用于GPIO输出、PWM输出等实验。

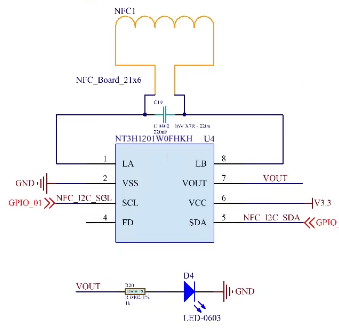

NFC电路原理图
BearPi-HM Nano开发板提供了可读写的NFC标签，可用于实现碰一碰联网，碰一碰拉起服务等实验。

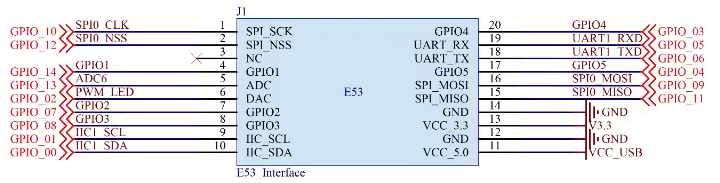

E53接口电路原理图
BearPi-HM Nano开发板提供标准的E53接口，适配所有E53扩展板，并通过排针引出功能丰富的GPIO。
BearPi-HM Nano开发板E53接口介绍
1、E53名字的由来
E53接口标准为“物联网俱乐部”联合国内多家开发板厂家制定的物联网案例标准，E53接口的E取自扩展(Expansion)的英文首字母，板子的尺寸为5x3cm，故采用E53作为前缀来命名尺寸为5x3cm 类型的案例扩展板，任何一款满足标准设计的开发板均可直接适配E53扩展板。
2、E53扩展板命名规则
E53扩展板是根据不同的应用场景来设计的，以最大的程度在扩展板上还原真实应用场景，不同案例的扩展板根据不同的应用场景来命名后缀。
例如: E53_SC1，SC是智慧城市(Smart City)的缩写，SC1表示的是智慧城市中的智慧路灯，再比如SC2则表示的是智慧城市中的智慧井盖。
3、接口电气标准
针对于E53接口，定义了以下标准，凡是满足标准的主板及扩展板即可适配。
| 引脚号 | 名称 | 功能定义 |
|---|---|---|
| 1 | SPI_SCK | SP时钟引脚 |
| 2 | SPI_NSS | SPI片选引脚，可以是硬件SPI片选，也可以是软件SPI片选 |
| 3 | NC | NC引脚，防呆设计，主板排座的该引脚需要堵孔，扩展板排针的该引脚需费剪断 |
| 4 | GPIO | 普通GPIO脚 |
| 5 | ADC | ADC采集引脚 |
| 6 | DAC | DAC总拟量输出引脚 |
| 7 | GPIO | 普通GPIO引脚 |
| 8 | GPIO | 普通GPIO引脚，主板的该引脚必须有PWM波功能 |
| 9 | IIC_SCL | IIC的时钟引脚 |
| 10 | IIC_SDA | IIC的数据引即 |
| 11 | VCC_5.0 | 5.0V电源，需保证能提供2A的电流 |
| 12 | GND | 电源地 |
| 13 | VCC_3.3 | 3.3V电源，需保证能提供2A的电流 |
| 14 | GND | 电源地 |
| 15 | SPI_MISO | SPI主设备数据输入，从设备数据愉出 |
| 16 | SPI_MOSI | SPI主设备数据输出，从设备数据输入 |
| 17 | GPIO | 普通GPIO引脚，主板的该引脚必须有PWM波功能 |
| 18 | UART_TX | 中口的数据发送引脚 |
| 19 | UART_RX | 中口的数据接收引脚 |
| 20 | GPIO | 普通GPIO引脚，主板的该引脚必须有PWM波功能 |
本节小结
- 了解BearPi-HM Nano开发板功能。
- 熟悉BearPi-HM Nano开发板原理图。
- 了解E53接口功能以及使用方法。
