GD32F103串口DMA收发

这两年做嵌入式开发太难了，芯片缺货导致方案不断改改改，之前一直没用过国产MCU，从去年开始也渐渐了解了一下国产MCU。原理大同小异，资料相对来说确实少一点，生态也没那么完善。 这个系列打算把项目过程中的一些经验分享给大家，也作为自己的一个成长记录。如果能给路过的各位带来切实收获，请各位不吝点赞，给作者资以鼓励；如果文章中有错误，也请各位不吝指正，共同学习，共同进步！

串口DMA收发

废话不多说，直接上干货，我用的MCU是GD32F103CBT6，串口使用USART0，对应的GPIO是PA9和PA10。

1.串口IO初始化

代码如下：

static void usart_config(uint32_t baudval){rcu_periph_clock_enable(RCU_GPIOA);//enable GPIO clock, PA9/PA10rcu_periph_clock_enable(RCU_AF);    rcu_periph_clock_enable(RCU_USART0);//enable USART clock    gpio_init(GPIOA, GPIO_MODE_AF_PP, GPIO_OSPEED_50MHZ, GPIO_PIN_9);//PA9--TX0    gpio_init(GPIOA, GPIO_MODE_IN_FLOATING, GPIO_OSPEED_50MHZ, GPIO_PIN_10);//PA10--RX0    //USART0: 115200    usart_deinit(USART0);    usart_baudrate_set(USART0, baudval);    usart_word_length_set(USART0, USART_WL_8BIT);    usart_stop_bit_set(USART0, USART_STB_1BIT);    usart_parity_config(USART0, USART_PM_NONE);    usart_hardware_flow_rts_config(USART0, USART_RTS_DISABLE);    usart_hardware_flow_cts_config(USART0, USART_CTS_DISABLE);    usart_receive_config(USART0, USART_RECEIVE_ENABLE);    usart_transmit_config(USART0, USART_TRANSMIT_ENABLE);    usart_enable(USART0);}

此处串口波特率采用传参方式在初始化串口时传入，实际使用时我用的串口波特率为115200。

2.DMA初始化

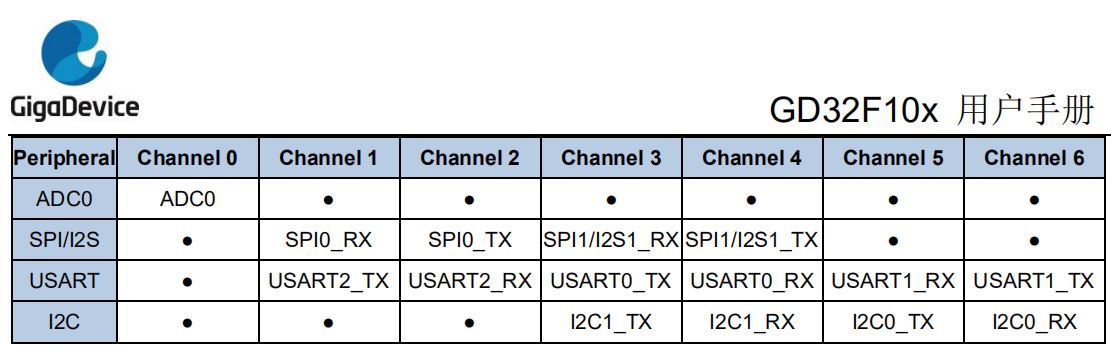

关于DMA通道映射详见UserManual 9.4.9 DMA请求映射及DMA各通道请求表。此处一定要仔细，不能搞错，我们使用的是USART0，由表中可知USART_TX对应的是Channel 3，USART_RX对应的是Channel 4。


代码如下：

uint8_t rxbuffer[2]= {'o','k'};uint8_t txbuffer[10] = {0x01,0x02,0x03,0x04,0x05,0x06,0x07,0x08,0x09,0x0a};#define USART0_DATA_ADDRESS    ((uint32_t)&USART_DATA(USART0))static void usart_dma_config(void){    dma_parameter_struct dma_init_struct;    /* enable DMA0 clock */    rcu_periph_clock_enable(RCU_DMA0); /* deinitialize DMA channel3(USART0 tx) */    dma_deinit(DMA0, DMA_CH3);    dma_struct_para_init(&dma_init_struct); dma_init_struct.direction = DMA_MEMORY_TO_PERIPHERAL;    dma_init_struct.memory_addr = NULL;    dma_init_struct.memory_inc = DMA_MEMORY_INCREASE_ENABLE;    dma_init_struct.memory_width = DMA_MEMORY_WIDTH_8BIT;    dma_init_struct.number = ARRAYNUM(txbuffer);    dma_init_struct.periph_addr = USART0_DATA_ADDRESS;    dma_init_struct.periph_inc = DMA_PERIPH_INCREASE_DISABLE;    dma_init_struct.periph_width = DMA_PERIPHERAL_WIDTH_8BIT;    dma_init_struct.priority = DMA_PRIORITY_ULTRA_HIGH;    dma_init(DMA0, DMA_CH3, &dma_init_struct); /* deinitialize DMA channel4 (USART0 rx) */    dma_deinit(DMA0, DMA_CH4);    dma_struct_para_init(&dma_init_struct);    dma_init_struct.direction = DMA_PERIPHERAL_TO_MEMORY;    dma_init_struct.memory_addr = (uint32_t)rxbuffer;    dma_init_struct.memory_inc = DMA_MEMORY_INCREASE_ENABLE;    dma_init_struct.memory_width = DMA_MEMORY_WIDTH_8BIT;    dma_init_struct.number = ARRAYNUM(rxbuffer);;    dma_init_struct.periph_addr = USART0_DATA_ADDRESS;    dma_init_struct.periph_inc = DMA_PERIPH_INCREASE_DISABLE;    dma_init_struct.memory_width = DMA_PERIPHERAL_WIDTH_8BIT;    dma_init_struct.priority = DMA_PRIORITY_ULTRA_HIGH;    dma_init(DMA0, DMA_CH4, &dma_init_struct);      /* configure DMA mode */    dma_circulation_disable(DMA0, DMA_CH3);    dma_memory_to_memory_disable(DMA0, DMA_CH3);    dma_circulation_enable(DMA0, DMA_CH4);    dma_memory_to_memory_disable(DMA0, DMA_CH4); /* USART DMA0 enable for reception */    usart_dma_receive_config(USART0, USART_DENR_ENABLE);    /* enable DMA0 channel4 transfer complete interrupt */    dma_interrupt_enable(DMA0, DMA_CH4, DMA_INT_FTF);    /* enable DMA0 channel4 */    dma_channel_enable(DMA0, DMA_CH4);    /* USART DMA0 enable for transmission */    usart_dma_transmit_config(USART0, USART_DENT_ENABLE);    /* enable DMA0 channel3 transfer complete interrupt *///    dma_interrupt_enable(DMA0, DMA_CH3, DMA_INT_FTF);//    /* disable DMA0 channel3 *///    dma_channel_disable(DMA0, DMA_CH3);}

3. 中断配置

串口接收采用中断方式，所以需要配置中断。
串口发送需要在主函数里根据项目实际需求进行发送，故不采用中断方式。

代码如下：

static void nvic_config(void){nvic_priority_group_set(NVIC_PRIGROUP_PRE3_SUB1); nvic_irq_enable(DMA0_Channel4_IRQn, 0, 1);}

4. 串口初始化

代码如下：

void bsp_usart_init() {     usart_config(BAUDRATE);  nvic_config();  usart_dma_config();}

5. 串口发送函数和printf支持实现

代码如下：

void usart0_dma_send(uint8_t *buffer,uint16_t len){dma_channel_disable(DMA0, DMA_CH3);dma_memory_address_config(DMA0, DMA_CH3,(uint32_t)buffer);//设置要发送数据的内存地址dma_transfer_number_config(DMA0, DMA_CH3, len);//一共发送多少个数据dma_channel_enable(DMA0, DMA_CH3);}int fputc(int ch, FILE *f){    usart_data_transmit(USART0, (uint8_t)ch);    while(RESET == usart_flag_get(USART0, USART_FLAG_TBE));    return ch;}

6. 头文件中的宏定义和函数声明如下

代码如下：

#define BAUDRATE115200U //#define BAUDRATE9600U #define ARRAYNUM(arr_name)     (uint32_t)(sizeof(arr_name) / sizeof(*(arr_name))) void bsp_usart_init(void);  void usart0_dma_send(uint8_t *buffer,uint16_t len); int fputc(int ch, FILE *f);

7. 中断处理

串口接收中断里只需要清对应标志位即可。

void DMA0_Channel4_IRQHandler(void){    if(dma_interrupt_flag_get(DMA0, DMA_CH4, DMA_INT_FLAG_FTF)){      dma_interrupt_flag_clear(DMA0, DMA_CH4, DMA_INT_FLAG_G);    }}

8. 主函数

主函数里我们采用定时器+计数方式实现1s发送一次txbuffer的数据，当上位机发送数据给串口，数据通过DMA直接存到rxbuffer中。

extern uint8_t txbuffer[10];extern uint8_t rxbuffer[2];int main(void) {    bsp_usart_init();    SysTick_Init();bsp_wdg_init(); volatile uint8_t usartSend_taskTime = 0;for(;;)    { if(g_u8_taskTimer >= 10) {g_u8_taskTimer = g_u8_taskTimer - 10;bsp_wdg_feed();task_10msCycle();usartSend_taskTime++;if(usartSend_taskTime >= 100){usart0_dma_send(txbuffer, (uint16_t)ARRAYNUM(txbuffer));//printf("\n\r%s\n\r", rxbuffer);usartSend_taskTime -=100;}}   }}

9. 执行结果

rxbuffer和txbuffer中初始数据如下：

uint8_t rxbuffer[2]= {'o','k'};uint8_t txbuffer[10] = {0x01,0x02,0x03,0x04,0x05,0x06,0x07,0x08,0x09,0x0a};

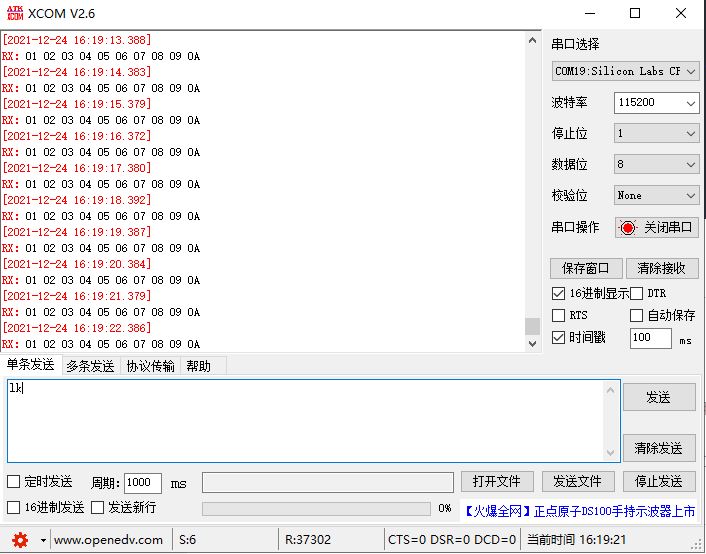

上位机接收的串口数据：

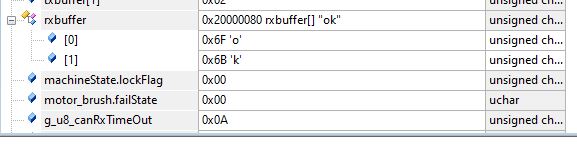

rxbuff初始数据：

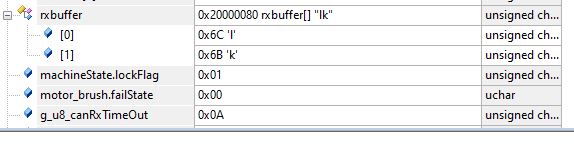

上位机发送字符"lk"后rxbuffer也随之改变：

至此，整个串口DMA收发测试成功。

总结

使用DMA进行数据传输的好处毋庸置疑，可以大大减少CPU的负担，CPU效率也会大大提升。

由上面步骤可知，串口用DMA收发主要分以下几步：

1）串口初始化

2）DMA初始化

3）中断配置

4）发送和接收数据
