笔记：STM32103RCT6——呼吸灯

首先看到这个STM32最小开发板上面有两个led灯可以用IO来控制亮灭

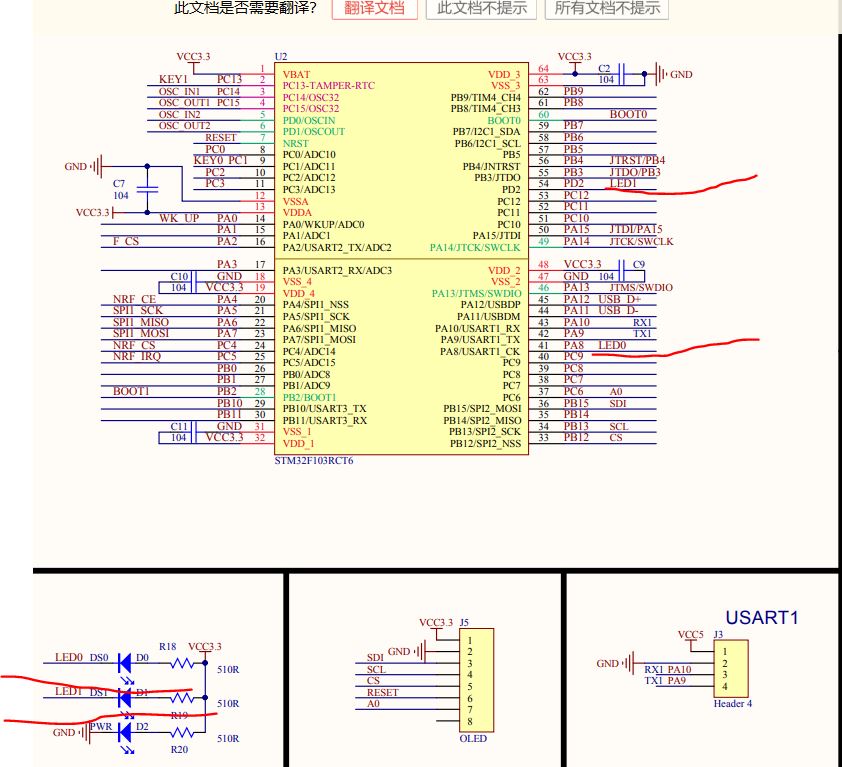

LED0在PA8寄存器端口上，LED1在PD2寄存器端口上。可以确定的是LED是低电平点亮的。

然后回到keil5软件，利用标准库来初始化IO寄存器IO口

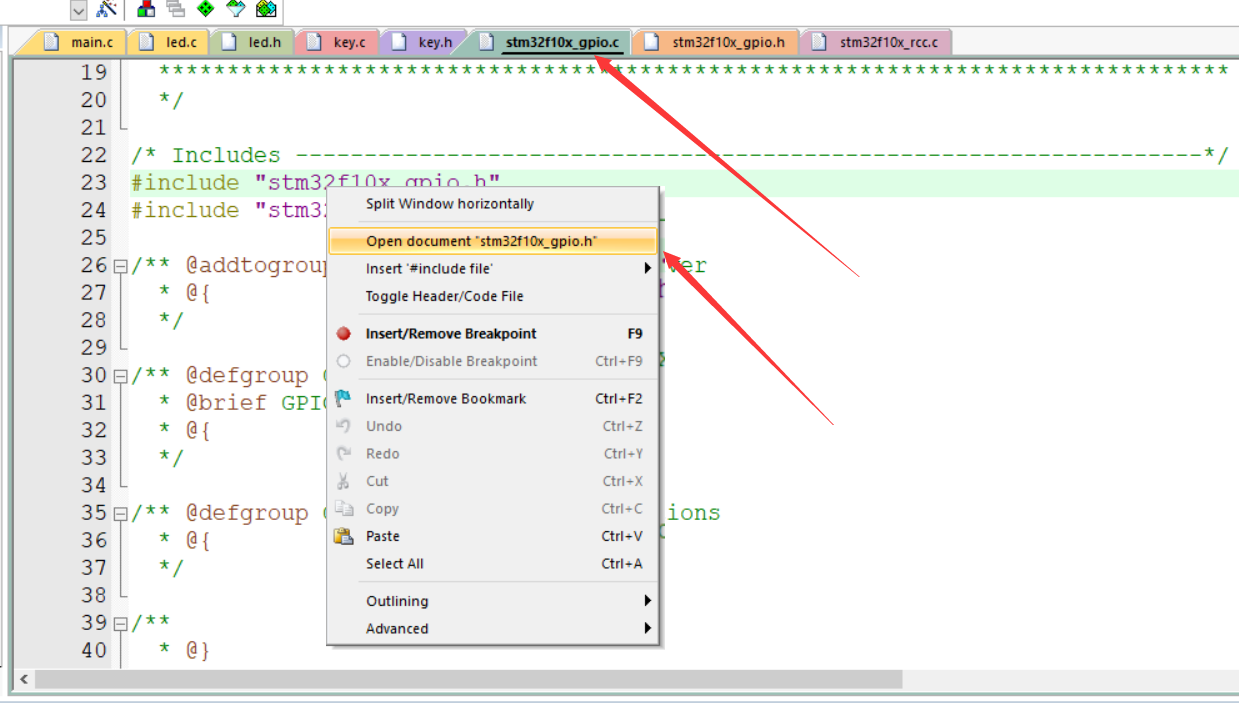

点开GPIO口标准库.h文件

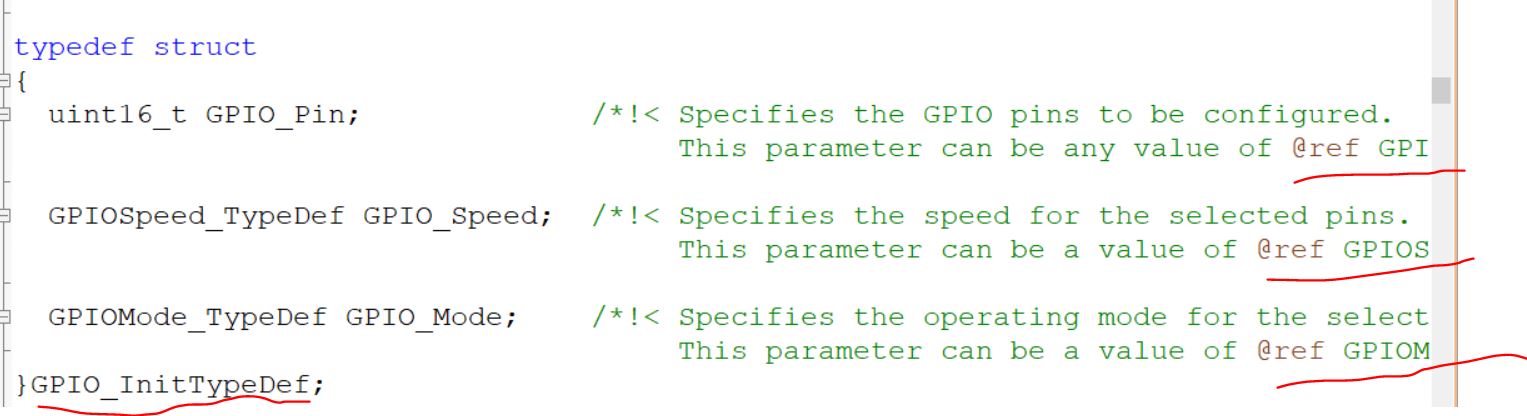

在里面可以看到各种IO口控制的结构体配置。找到GPIO_Init初始化，可以看到有三种设置。

 复制这个结构定义就可以初始化结构，然后用结构体调用这几个控制模式

void led_Init(void){GPIO_InitTypeDef led_Init;    //定义初始化结构体RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOD,ENABLE);led_Init.GPIO_Mode=GPIO_Mode_Out_PP;  //模式,带上拉电阻的推挽输出led_Init.GPIO_Pin=GPIO_Pin_2;    //引脚led_Init.GPIO_Speed=GPIO_Speed_50MHz; //速度    GPIO_Init(GPIOD,&led_Init);  //把结构体寄存器写入D组     }

像速度一般设置为最高、引脚一般都可以在原理图都可以看到，这里的LED有D组的2脚和B组的13脚，但是模式这里就比较多，一开始点开就有点懵，不知道那个对应那个，后面通过了解，可以这样理解

（1）GPIO_Mode_AIN 模拟输入                  //GPIO无效，引脚直接接入ADC内部
（2）GPIO_Mode_IN_FLOATING 浮空输入     //可以读取引脚电平，若引脚悬空，则电平不确定
（3）GPIO_Mode_IPD 下拉输入                 //可读取引脚电平，内部连接下拉电阻，，悬空的时候默认低电平
（4）GPIO_Mode_IPU 上拉输入                 //可读取引脚电平，内部连接上拉电阻，悬空的时候，默认高电平
（5）GPIO_Mode_Out_OD 开漏输出          //可输出引脚电平，高电平的时候为高阻态，低电平的时候接VSS
（6）GPIO_Mode_Out_PP 推挽输出           //可输出引脚电平，高电平的时候接VDD，低电平接VSS
（7）GPIO_Mode_AF_OD 复用开漏输出            //由片上外设控制，高电平为高阻态，低电平接VSS
（8）GPIO_Mode_AF_PP 复用推挽输出     //由片上外设控制，高电平接VDD,低电平接VSS

把引脚初始化后，就可以利用设置引脚来控制IO口的0和1

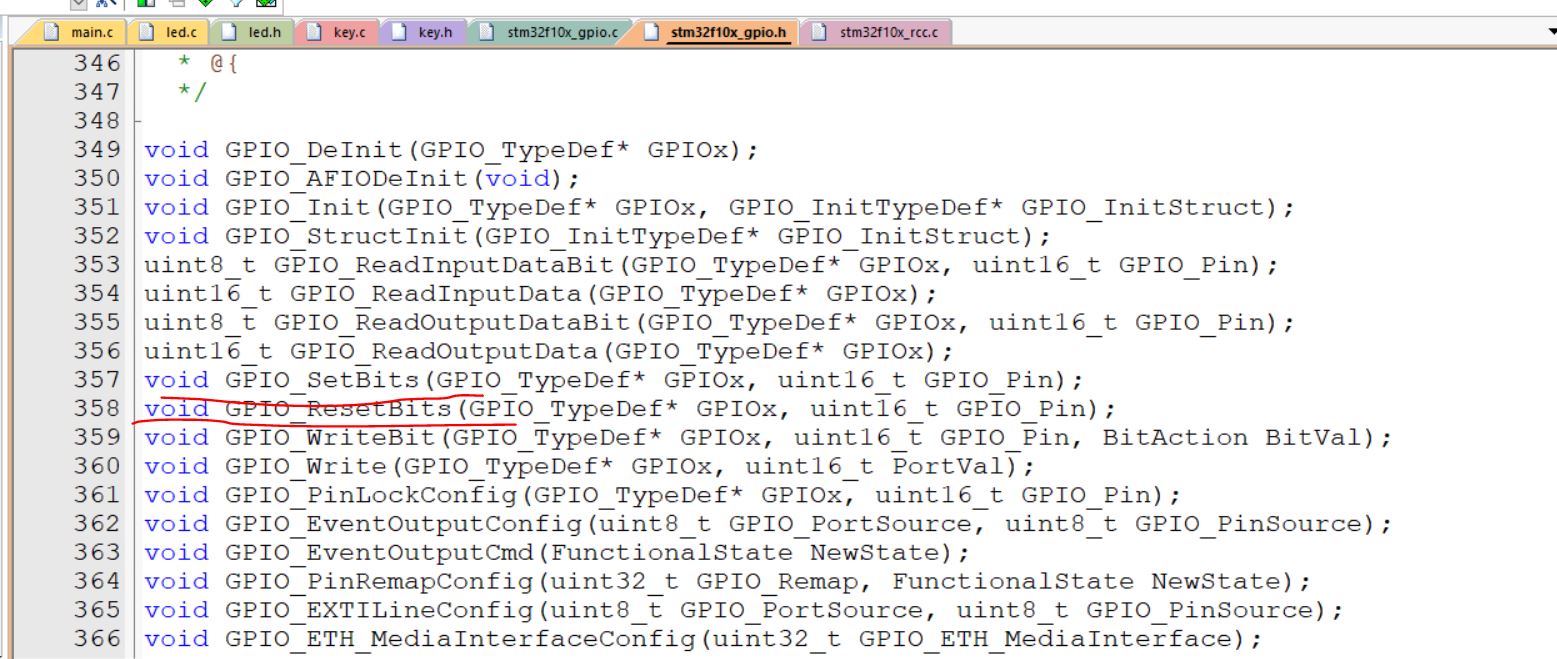

 在.h文件的底部就有控制各种IO的功能，使用LED的话就用复位和设置位，

然后通过变量的渐变来控制LED的0和1的亮灭就可以让LED达到假呼吸的效果。看起来像在慢慢呼吸的感觉。

unsigned int i,time=5000;led_Init(); //led的初始化while(1){    for(i=0;i<time;i++){delay(i);GPIO_ResetBits(GPIOD,GPIO_Pin_2); //设置0delay(time-i);GPIO_SetBits(GPIOD,GPIO_Pin_2);   //设置1}for(i=0;i<time;i++){delay(i);GPIO_SetBits(GPIOD,GPIO_Pin_2);      //设置1delay(time-i);GPIO_ResetBits(GPIOD,GPIO_Pin_2);    //设置0}

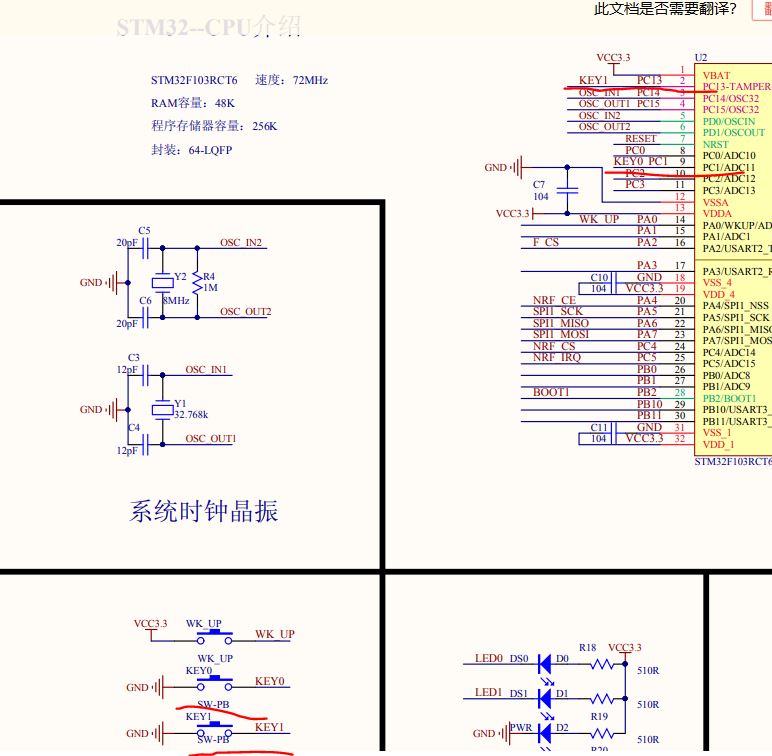

然后通过同样的方法来初始化按键来控制LED

void key_Init(void){GPIO_InitTypeDef key_Init;RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);     //同样是C组寄存器的时钟key_Init.GPIO_Mode=GPIO_Mode_IPU;key_Init.GPIO_Pin=GPIO_Pin_1|GPIO_Pin_13;     //这里直接设置两个引脚key_Init.GPIO_Speed=GPIO_Speed_50MHz;    GPIO_Init(GPIOC,&key_Init);}

然后定义个函数返回按键的键值，这里可以看到按键不是设置和复位这个而是GPIO_ReadInputDataBit（）读取按键按键所在的IO口的0和1了当按键按下的时候是0松开的为1

unsigned  key_scanf(void){unsigned char num=0;if(GPIO_ReadInputDataBit(GPIOC,GPIO_Pin_1) == 0)  //判断按键是否按下{   delay(10);while(GPIO_ReadInputDataBit(GPIOC,GPIO_Pin_1) == 0);//判断按键是否按下delay(10);num=1;}if(GPIO_ReadInputDataBit(GPIOC,GPIO_Pin_13) == 0){   delay(10);while(GPIO_ReadInputDataBit(GPIOC,GPIO_Pin_13) == 0);delay(10);num=2;}   return num;}

然后定义一个变量来获取按键的键值，判断是按键1还是按键2开控制灯的亮灭

unsigned char number;led_Init();key_Init();while(1){     number=key_scanf();  //获取键值 if(number == 1) GPIO_ResetBits(GPIOD,GPIO_Pin_2);  //亮 if(number == 2) GPIO_SetBits(GPIOD,GPIO_Pin_2);   //灭

写好之后就可通过下载器接STM的PA14引脚的SWCLK和PA13引脚的SWDIO端口和电源以及接地就可以下载到芯片里面实现了。
