1、消息生产

1.1 消息的生产过程

Producer可以将消息写入到某Broker中的某Queue中，其经历了如下过程：

• Producer发送消息之前，会先向NameServer发出获取消息Topic的路由信息的请求。
• NameServer返回该Topic的路由表及Broker列表。
• Producer根据代码中指定的Queue选择策略，从Queue列表中选出一个队列，用于后续存储消息。
• Produer对消息做一些特殊处理，例如，消息本身超过4M，则会对其进行压缩。
• Producer向选择出的Queue所在的Broker发出RPC请求，将消息发送到选择出的Queue中。

路由表：
实际是一个Map，key为Topic名称，value是一个QueueData实例列表。QueueData并不是一个Queue对应一个QueueData，而是一个Broker中该Topic的所有Queue对应一个QueueData。简单来说，路由表的key为Topic名称，value则为所有涉及该Topic的BrokerName列表。

Broker列表：
实际是一个Map，key为brokerName，value为BrokerData。brokerName名称相同的Master-Slave集群对应一BrokerData。BrokerData中包含brokerName及一个map。该map的key为brokerId，value为该broker对应的地址。brokerId为0表示该broker为Master，非0表示Slave。

1.2 Queue选择算法

对于无序消息，其Queue选择算法，也称为消息投递算法，常见的有两种：轮询算法、最小投递延迟算法

• 轮询算法
  默认选择算法。该算法保证了每个Queue中可以均匀的获取到消息。

  该算法存在一个问题：由于某些原因，在某些Broker上的Queue可能投递延迟较严重。从而导致Producer的缓存队列中出现较大的消息积压，影响消息的投递性能。

• 最小投递延迟算法
  该算法会统计每次消息投递的时间延迟，然后根据统计出的结果将消息投递到时间延迟最小的Queue。如果延迟相同，则采用轮询算法投递。

  该算法可以有效提升消息的投递性能。但是也存在一个问题：消息在Queue上的分配不均匀。投递延迟小的Queue可能会存在大量的消息。而对该Queue的消费者压力会增大，降低消息的消费能力，可能会导致MQ中消息的堆积。

2、消息储存

分布式队列因为有高可靠性的要求，所以数据要进行持久化存储。

1. 消息生成者发送消息
2. MQ收到消息，将消息进行持久化，在存储中新增一条记录
3. 返回ACK给生产者
4. MQ push 消息给对应的消费者，然后等待消费者返回ACK
5. 如果消息消费者在指定时间内成功返回ack，那么MQ认为消息消费成功，在存储中删除消息，即执行第6步；如果MQ在指定时间内没有收到ACK，则认为消息消费失败，会尝试重新push消息,重复执行4、5、6步骤
6. MQ删除消息

2.1 存储介质

• 关系型数据库DB

Apache下开源的另外一款MQ—ActiveMQ（默认采用的KahaDB做消息存储）可选用JDBC的方式来做消息持久化，通过简单的xml配置信息即可实现JDBC消息存储。由于，普通关系型数据库（如Mysql）在单表数据量达到千万级别的情况下，其IO读写性能往往会出现瓶颈。在可靠性方面，该种方案非常依赖DB，如果一旦DB出现故障，则MQ的消息就无法落盘存储会导致线上故障

• 文件系统

目前业界较为常用的几款产品（RocketMQ/Kafka/RabbitMQ）均采用的是消息刷盘至所部署虚拟机/物理机的文件系统来做持久化（刷盘一般可以分为异步刷盘和同步刷盘两种模式）。消息刷盘为消息存储提供了一种高效率、高可靠性和高性能的数据持久化方式。除非部署MQ机器本身或是本地磁盘挂了，否则一般是不会出现无法持久化的故障问题。

2.2 消息的存储和发送

Linux操作系统分为【用户态】和【内核态】，文件操作、网络操作需要涉及这两种形态的切换，免不了进行数据复制。

一台服务器把本机磁盘文件的内容发送到客户端，一般分为两个步骤：

1）read；读取本地文件内容；
2）write；将读取的内容通过网络发送出去。

这两个看似简单的操作，实际进行了4 次数据复制，分别是：

1. 从磁盘复制数据到内核态内存；

2. 从内核态内存复制到用户态内存；

3. 然后从用户态内存复制到网络驱动的内核态内存；

4. 最后是从网络驱动的内核态内存复制到网卡中进行传输。
   通过使用mmap的方式，可以省去向用户态的内存复制，提高速度。这种机制在Java中是通过MappedByteBuffer实现的

   RocketMQ充分利用了上述特性，也就是所谓的“零拷贝”技术，提高消息存盘和网络发送的速度。

   这里需要注意的是，采用MappedByteBuffer这种内存映射的方式有几个限制，其中之一是一次只能映射1.5~2G 的文件至用户态的虚拟内存，这也是为何RocketMQ默认设置单个CommitLog日志数据文件为1G的原因了

2.3 消息存储结构

RocketMQ消息的存储是由ConsumeQueue和CommitLog配合完成 的，消息真正的物理存储文件是CommitLog，ConsumeQueue是消息的逻辑队列，类似数据库的索引文件，存储的是指向物理存储的地址。每个Topic下的每个Message Queue都有一个对应的ConsumeQueue文件。

• CommitLog：存储消息的元数据
• ConsumerQueue：存储消息在CommitLog的索引
• IndexFile：为了消息查询提供了一种通过key或时间区间来查询消息的方法，这种通过IndexFile来查找消息的方法不影响发送与消费消息的主流程

1）CommitLog：

commitlog目录中存放着很多的mappedFile文件，当前Broker中的消息的元数据都是落盘到这些mappedFile文件中的,一个Broker中仅包含一个commitlog目录。mappedFile文件大小为1G（小于等于1G），文件名由20位十进制数构成，表示当前文件的第一条消息的起始位移偏移量。

第一个文件名一定是20位0构成的。因为第一个文件的第一条消息的偏移量commitlog offset为0当第一个文件放满时，则会自动生成第二个文件继续存放消息。假设第一个文件大小是1073741820字节（1G = 1073741824字节），则第二个文件名就是00000000001073741824。以此类推，第n个文件名应该是前n-1个文件大小之和。一个Broker中所有mappedFile文件的commitlog offset是连续的

2）ConsumeQueue：

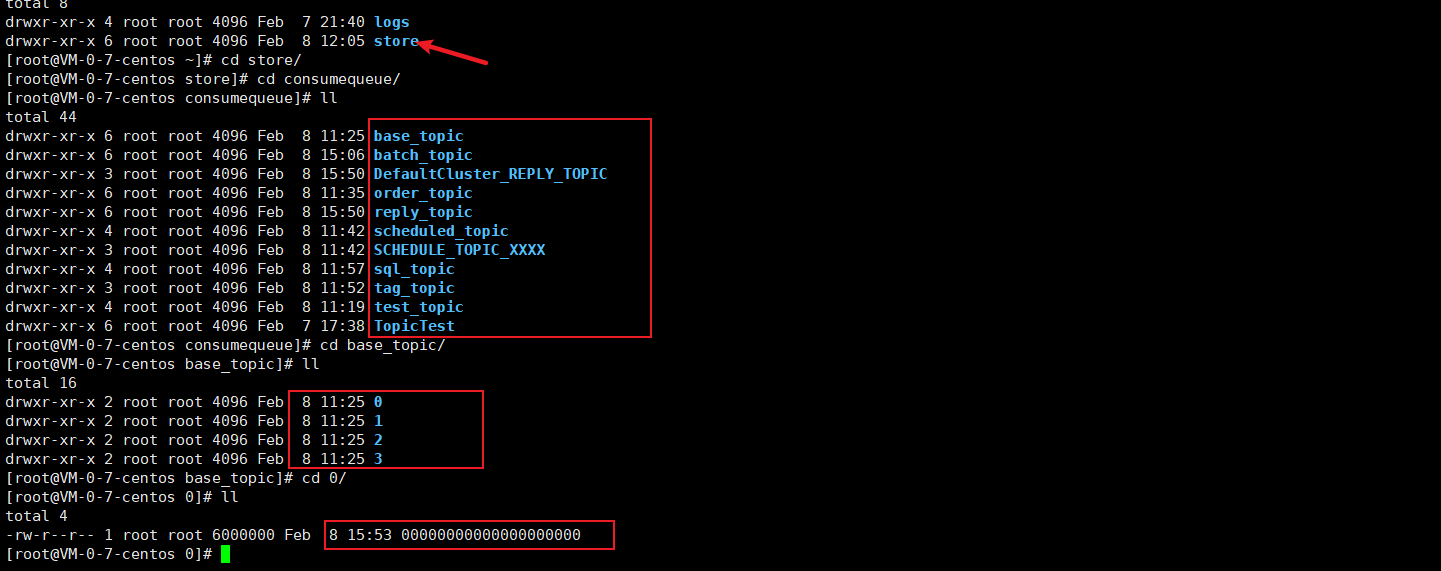

为了提高效率，会为每个Topic在~/store/consumequeue中创建一个目录，目录名为Topic名称。在该Topic目录下，会再为每个该Topic的Queue建立一个目录，目录名为queueId。每个目录中存放着若干consumequeue文件，consumequeue文件是commitlog的索引文件，可以根据consumequeue定位到具体的消息。

consumequeue文件名也由20位数字构成，表示当前文件的第一个索引条目的起始位移偏移量。

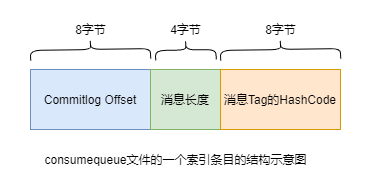

每个consumequeue文件可以包含30w个索引条目，每个索引条目包含了三个消息重要属性：消息在mappedFile文件中的偏移量CommitLog Offset、消息长度、消息Tag的hashcode值。这三个属性占20个字节，所以每个文件的大小是固定的30w * 20字节。

3）IndexFile：

RocketMQ提供了根据key进行消息查询的功能。该查询是通过store目录中的index子目录中的indexFile进行索引实现的快速查询。当然，这个indexFile中的索引数据是在包含了key的消息被发送到Broker时写入的。如果消息中没有包含key，则不会写入，key是发送消息时手动设置的消息标识。

4）对文件的读写：

消息写入
一条消息进入到Broker后经历了以下几个过程才最终被持久化。

• Broker根据queueId，获取到该消息对应索引条目要在consumequeue目录中的写入偏移量，即
  QueueOffset
• 将queueId、queueOffset等数据，与消息一起封装为消息单元
• 将消息单元写入到commitlog
• 同时，形成消息索引条目
• 将消息索引条目分发到相应的consumequeue

消息拉取

当Consumer来拉取消息时会经历以下几个步骤：

• Consumer获取到其要消费消息所在Queue的消费偏移量offset，计算出其要消费消息的消息offset
• Consumer向Broker发送拉取请求，其中会包含其要拉取消息的Queue、消息offset及消息Tag
• Broker计算在该consumequeue中的queueOffset
• 从该queueOffset处开始向后查找第一个指定Tag的索引条目
• 解析该索引条目的前8个字节，即可定位到该消息在commitlog中的commitlog offset
• 从对应commitlog offset中读取消息单元，并发送给Consumer

2.4 刷盘机制

RocketMQ的消息是存储到磁盘上的，这样既能保证断电后恢复， 又可以让存储的消息量超出内存的限制。RocketMQ为了提高性能，会尽可能地保证磁盘的顺序写。消息在通过Producer写入RocketMQ的时候，有两种写磁盘方式，分布式同步刷盘和异步刷盘。

1）同步刷盘：

在返回写成功状态时，消息已经被写入磁盘。具体流程是，消息写入内存的PAGECACHE后，立刻通知刷盘线程刷盘， 然后等待刷盘完成，刷盘线程执行完成后唤醒等待的线程，返回消息写成功的状态。

2）异步刷盘：

在返回写成功状态时，消息可能只是被写入了内存的PAGECACHE，写操作的返回快，吞吐量大；当内存里的消息量积累到一定程度时，统一触发写磁盘动作，快速写入。

3）配置：

同步刷盘与异步刷盘，都是通过Broker配置文件里的flushDiskType参数设置的，这个参数被配置成SYNC_FLUSH(同步)、ASYNC_FLUSH(异步)中的 一个。
