浅谈计算机组成(冯诺依曼体系)
目录
- 冯诺依曼体系
- 存储器
- CPU
-
- 输入设备和输出设备
- 总结

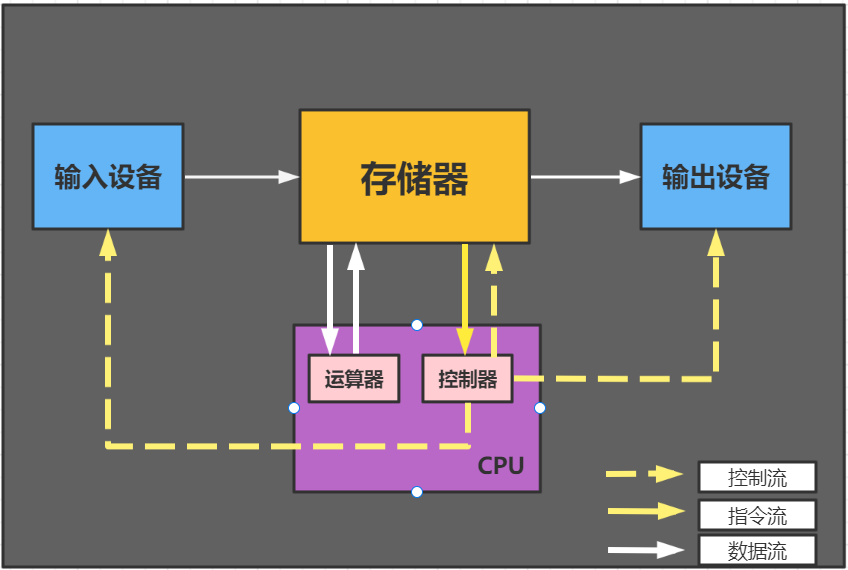

冯诺依曼体系
- CPU中央处理器:进行算术运算和逻辑判断
- 存储器:分为外存和内存,用于存储数据(以二进制形式存储)
- 输入设备:用户给计算机发号施令的设备
- 输出设备:计算机给用户汇报结果的设备
- 存储空间:外存>内存>CPU寄存器; 访问速度:CPU>内存>外存
存储器
内存和外存的区别:
1.访问速度:内存块,外存慢
2.存储空间:内存小,外存大
3.成本:内存高,外存低
4.持久化存储:内存随电源关闭数据丢失,外存持久存储数据
CPU
-
电子开关
电子开关是组成CPU的最小原件,它可以通过电磁效应来完成电路的开关和闭合。通过电子开关,我们可以实现1位bit(0、1)的逻辑运算 -
门电路
通过电子开关之间的组合,我们可以得到以下门电路:-
非门:
-
与门:
-
或门:
. -
异或门:
-
-
算术逻辑单元ALU(Arithmetic & Logic Unit)
ALU(运算器)是计算机中进行算数,逻辑运算的核心部件。通过逻辑门之间的组合构成ALU。

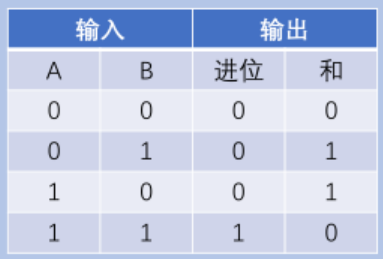

AU(算术单元),负责计算机里的所有计算操作,如四则运算等。计算机中主要实现的是加法器,而四则运算中的其他运算则通过加法器进行转换。加法器又分为半加器和全加器两种形式。- 半加器:只考虑当前位上的运算,不考虑低位的进位造成的影响

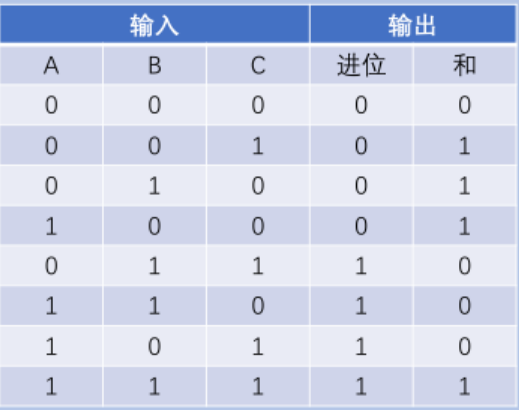

- 全加器:不仅仅考虑当前位上的运算,还要考虑低位的进位造成的影响
对于1个8bit的加法器而言,其最低位由半加器构成,其他的高位则由加法器构成(其他形式的加法器类似)。
-

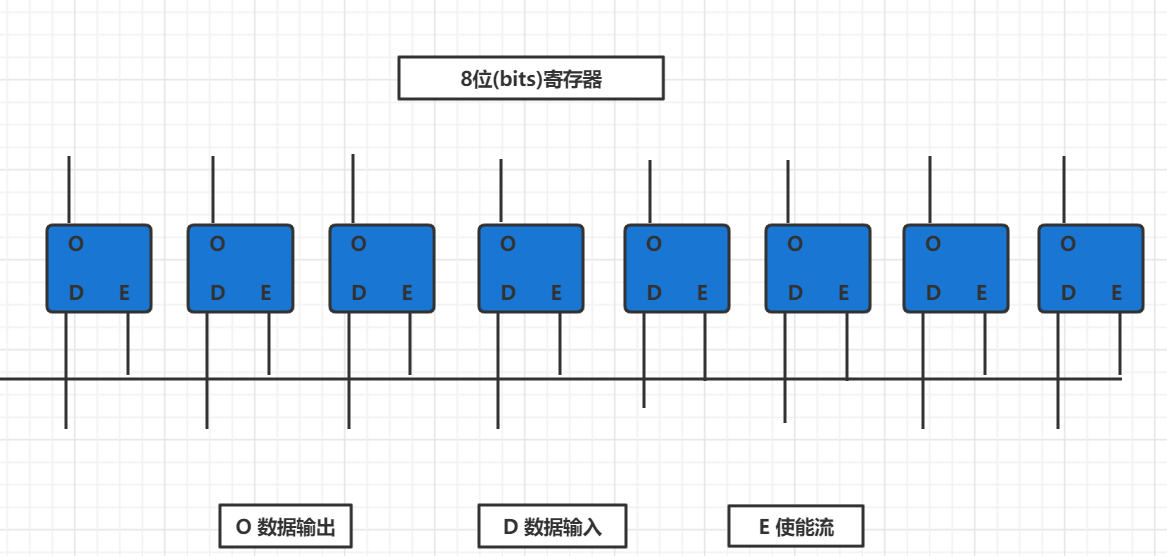

寄存器
CPU中除了ALU之外,还需要一个元件用以存储待处理的数据,这个元件就是寄存器(Register)。

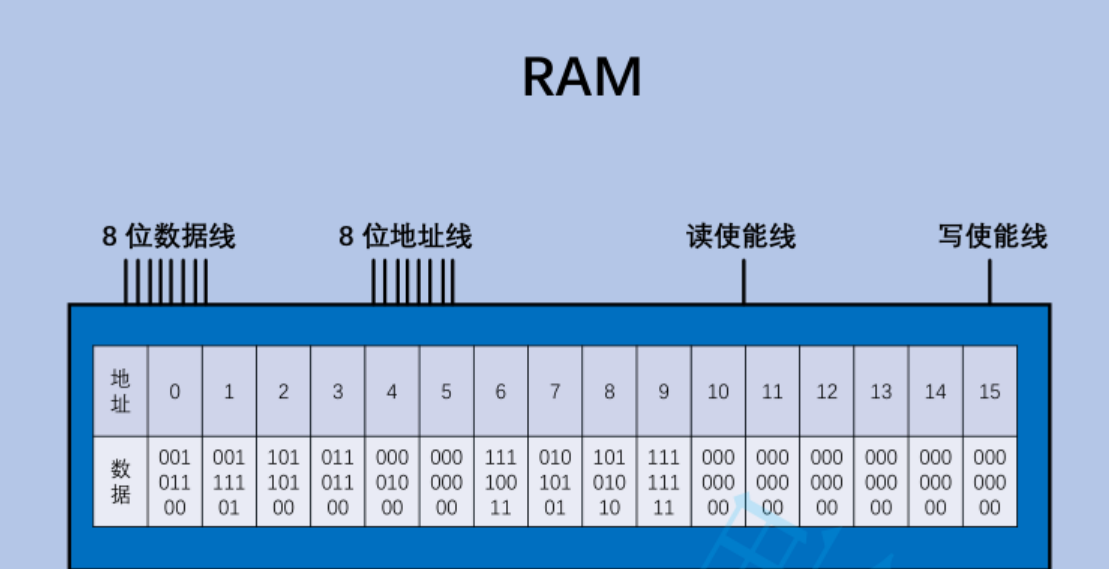

内存的构建要这个复杂,但基本原理一致,**如此构建的内存也称为RAM(**Random Access Memory)。 -

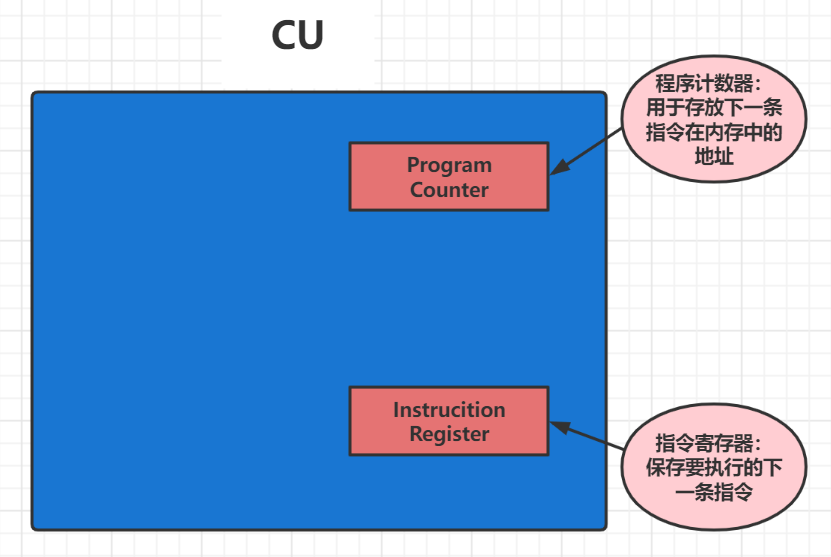

控制单元CU(Control Unit)
现在我们已经介绍了CPU中的运算器和存储器了,当然还需要这么一个**"指挥官"用来命令二者的运转。它就是控制单元CU**。
-
指令(Instruction)

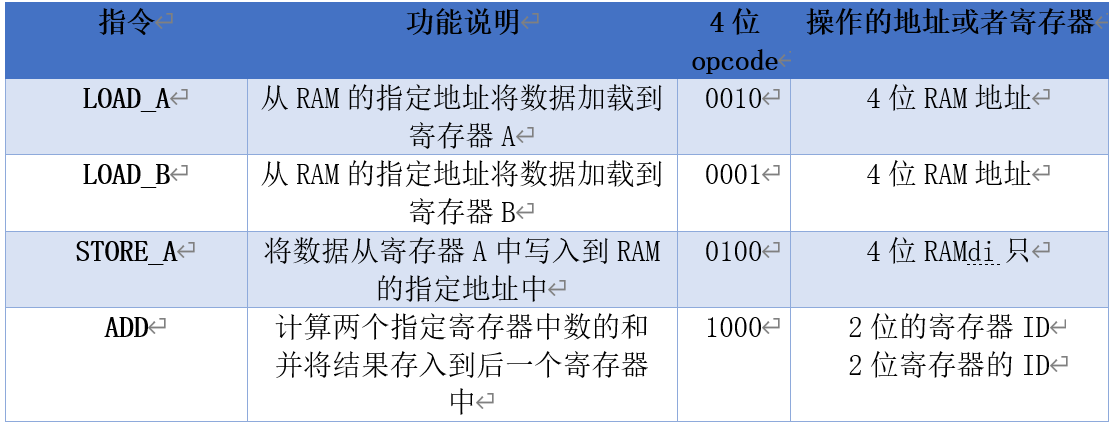

指令就是指导CPU工作的命令,主要由操作码和被操作数组成。其中操作码主要用来表示要执行什么动作,被操作数是本条指令所要处理的数据,可能是内存地址或者寄存器编号等。
指令本身也是一串数字,以二进制的形式存储在内存中的某一个区域。 -
CPU的工作流程
到现在为止,我们关于CPU中的核心部件都已经介绍完,现在CPU已经可以开始进行工作了。
首先控制元件CU根据PC中的值将指令数据存放入IR中,CU对IR中的指令进行解析并进行查表,如查表得出要执行LOAD_A操作,就从RAM的指定地址中将数据加载到A寄存器中,当解析出要执行ADD操作时,CU命令ALU进行运算并将结果存入到第二个寄存器中。CU、Register和ALU之间相互协作进而完成对数据的处理。
输入设备和输出设备
关于输入设备和输出设备,其实就没什么好解释的了。大家平常都在用的键盘、鼠标就是输入设备,显示器,打印机等等能够呈现结果的设备就是输出设备。
总结

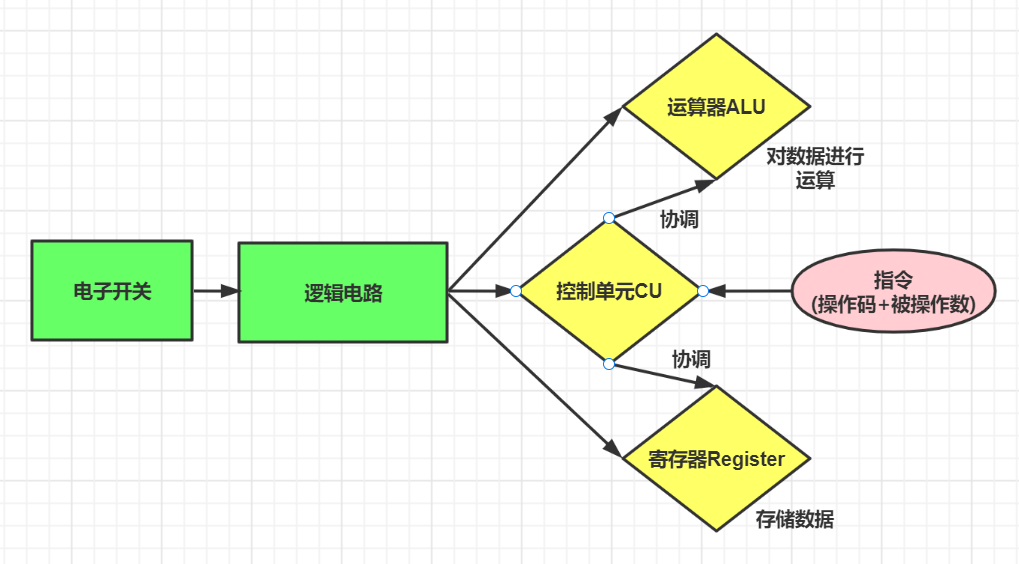

本篇文章主要介绍了计算机的冯诺依曼体系中相关结构的组成。其中详细介绍了CPU,对于CPU而言,其组成流程大致为:
希望对大家有所收获!
