前言

相关说明：

开发板：CT117E-M4(STM32G431RB 蓝桥杯嵌入式比赛板)
开发环境： CubeMX+Keil5

CubeMX配置：

一、CubeMX配置(RTC相关)

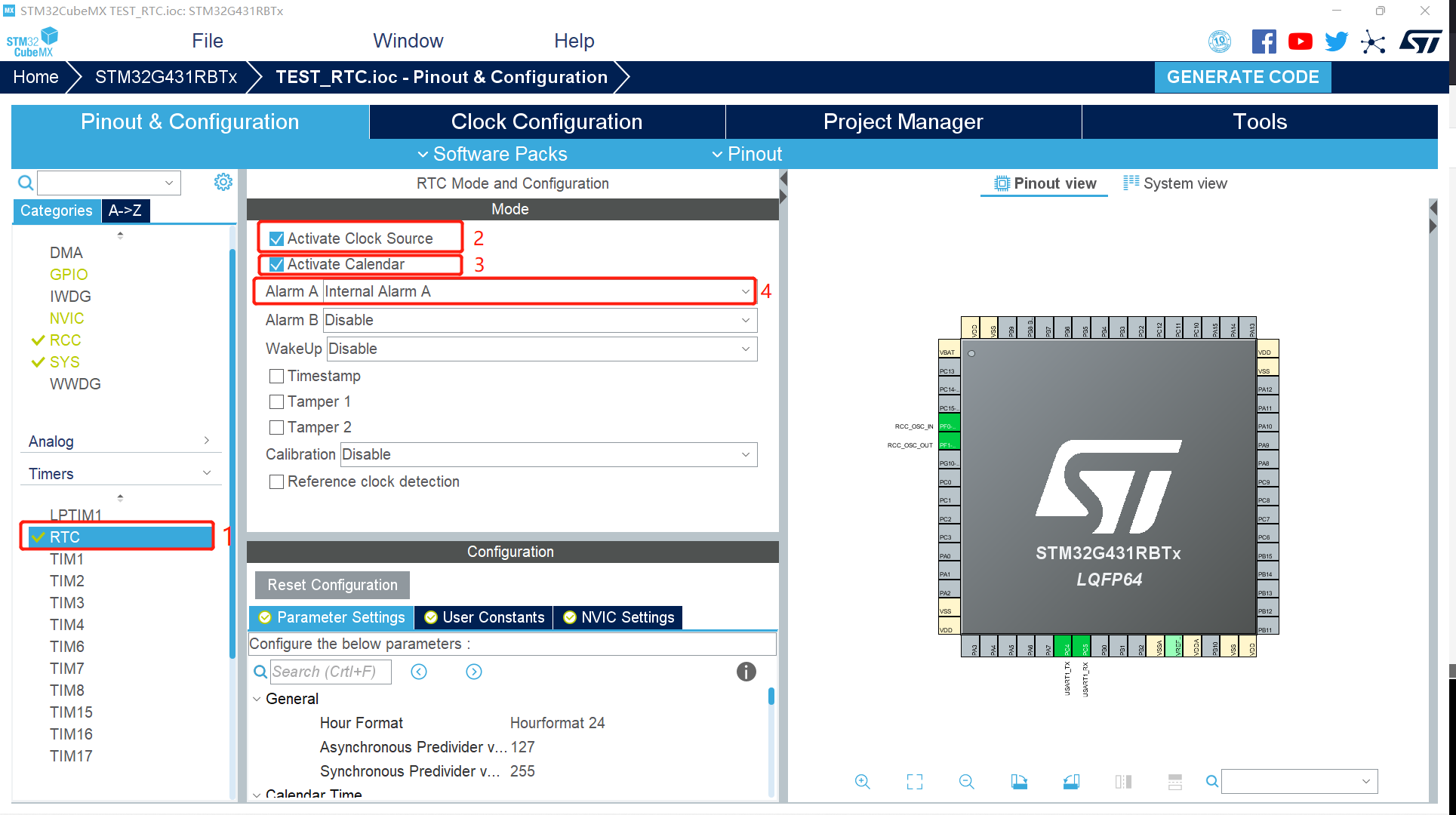

1.使能RTC：

三个步骤(对应图中2、3、4)：
a.使能RTC时钟源。
b.使能日历(使能日历才能用闹钟)。
c.使能闹钟。

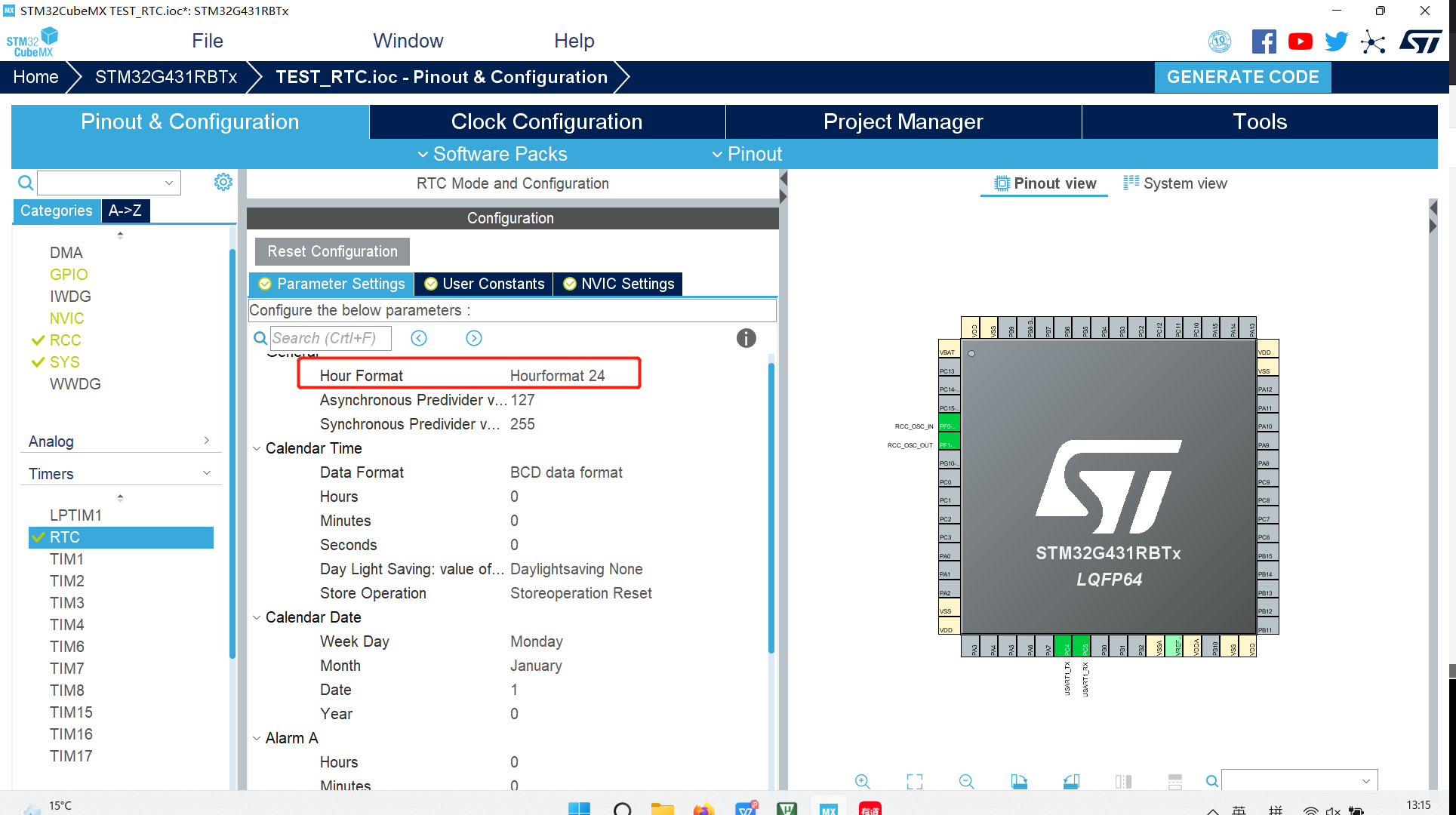

2.进制配置：

有两个选项，Hourformat24对应24进制，Hourformat12对应12进制。

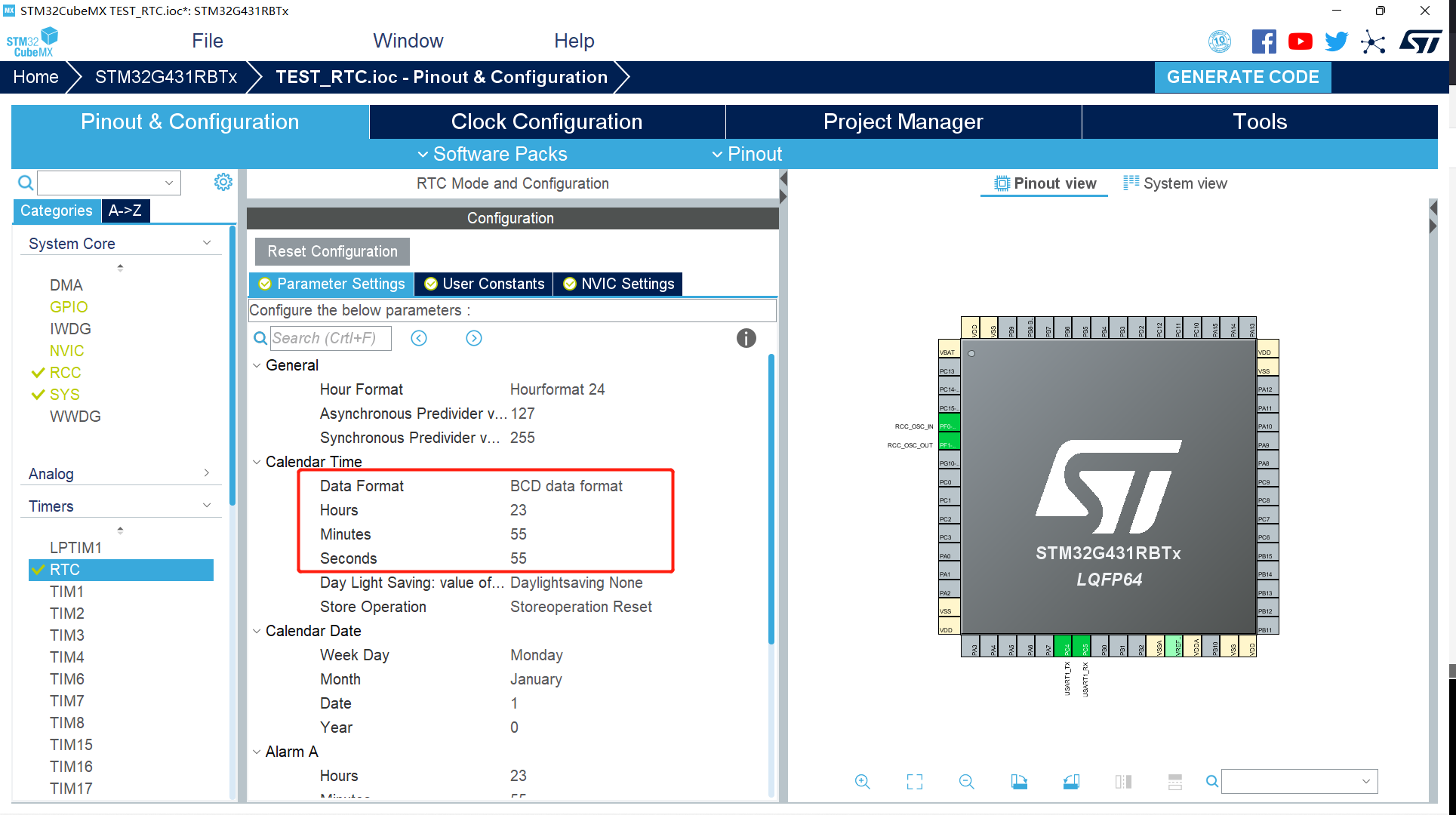

3.初始时间配置：

DataFormat选项分别为BIN(时间为10进制)BCD(时间为16进制)
Hours为初始时间的小时
Minutes为初始时间的分钟
Seconds为初始时间的秒数

时间进制不同体现在代码里面的区别如下，选择了16进制后续也可以使用10进制数来配置时间或闹钟，因为配置时可以重新选择时间进制。

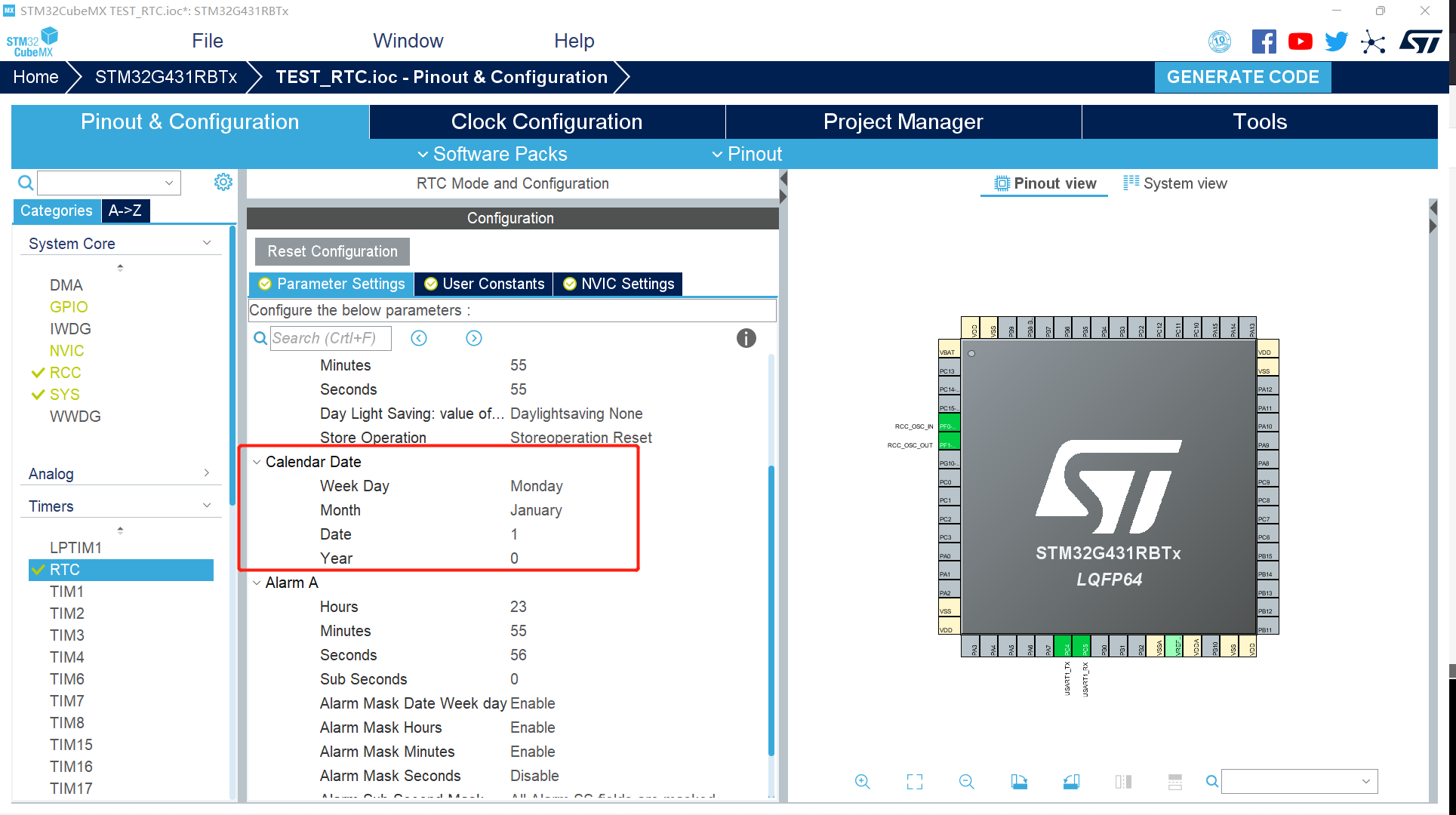

4.日期配置:

配置秒中断可以不用关心日期的配置，初始值即可。

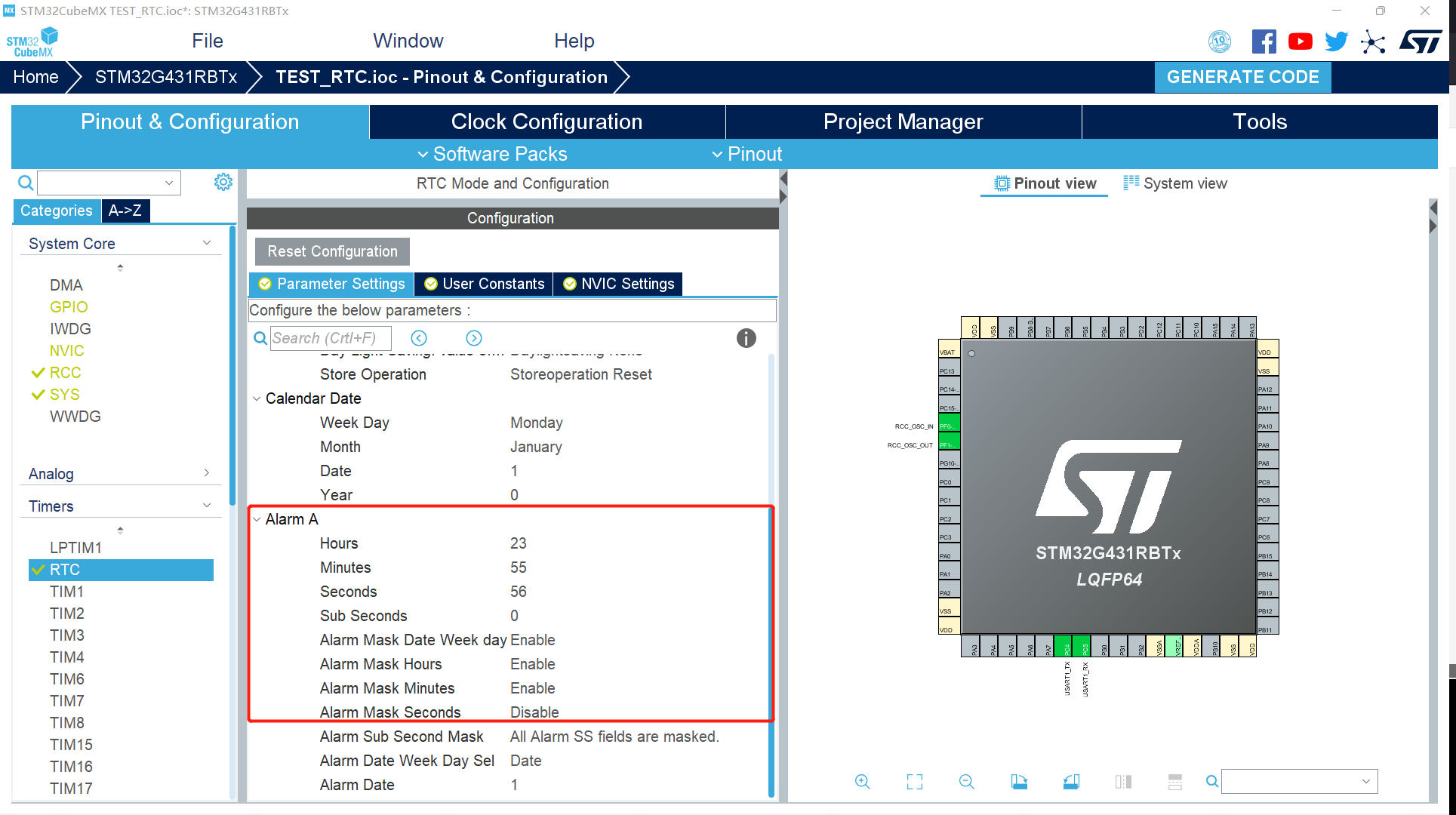

5.闹钟配置:

分为两步：
1.初始时直接将闹钟时间配置为初始时间(23:55:55)的下一秒(23:55:56)。
2.使能闹钟触发忽略日期，忽略小时，忽略分钟，但不忽略秒。这样每次中断发生只是根据秒数决定。

二、代码

共三个函数：
1.GET_Time()
2.SET_Alarm()
3.HAL_RTC_AlarmAEventCallback(RTC_HandleTypeDef *hrtc)

1.获取时间

获取时间时需注意，只调用HAL_RTC_GetTime()的话会出现闹钟不会继续走的问题(希望懂的大佬可以解释下原理，十分感激)，因此需要在调用HAL_RTC_GetTime()后再调用HAL_RTC_GetDate()，即使用不到它。

RTC_TimeTypeDef Now_Time;//定义时间结构体RTC_DateTypeDef Now_Date;//定义日期结构体void GET_Time()//获取当前时间{HAL_RTC_GetTime(&hrtc,&Now_Time,RTC_FORMAT_BIN);HAL_RTC_GetDate(&hrtc,&Now_Date,RTC_FORMAT_BIN);}

2.设置闹钟

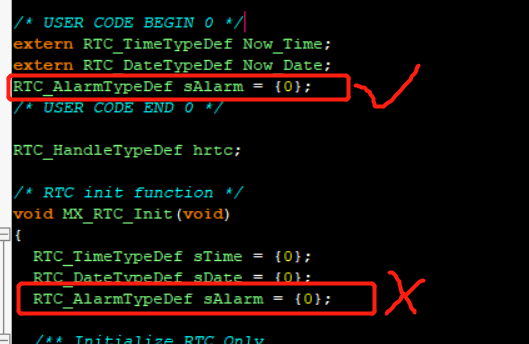

首先将生成代码里面的闹钟结构体定义copy一下，定义为全局变量，再将生成的那句删除(用MX重新配置其他东西的时候，注意再次删除生成的代码！！！)，定义为全局变量目的是用到上面配置好的闹钟(忽略日期，忽略小时……)。

然后在函数里面，将当前时间的秒数+1后的值赋值给闹钟结构体的秒数！(函数中的第一行代码)；然后判断是否为60，为60则重新赋值0！；然后调用函数HAL_RTC_SetAlarm_IT()重新配置闹钟即可！

void SET_Alarm(){sAlarm.AlarmTime.Seconds = Now_Time.Seconds+1;if(sAlarm.AlarmTime.Seconds==60)sAlarm.AlarmTime.Seconds=0;    HAL_RTC_SetAlarm_IT(&hrtc, &sAlarm, RTC_FORMAT_BIN);}

3.闹钟中断函数

在到达原先配置好的中断时间后(23:55:56)，会进入闹钟中断函数，在中断函数里做两件事:
1.获取当前时间GET_Time()。
2.设置下一秒钟的中断SET_Alarm()。
这样每次发生中断时都将重新配置闹钟，并在下一秒时再次发生中断，如此反复，即可达到秒中断的效果，再根据自己的需求在中断函数中添加代码(LCD更新时间，串口打印时间)。

void HAL_RTC_AlarmAEventCallback(RTC_HandleTypeDef *hrtc){GET_Time();printf("%02d:%02d:%02d\n",Now_Time.Hours,Now_Time.Minutes,Now_Time.Seconds);//这句代码只是测试SET_Alarm();}

拓展(蓝桥杯第九届省赛真题)：
根据EEPROM中存储的时间来配置闹钟分为三步：
1.读取在EEPROM中存储的时间，保存在时间结构体中。
2.调用Set_Time函数设置当前时间。
3.配置下一秒的闹钟。

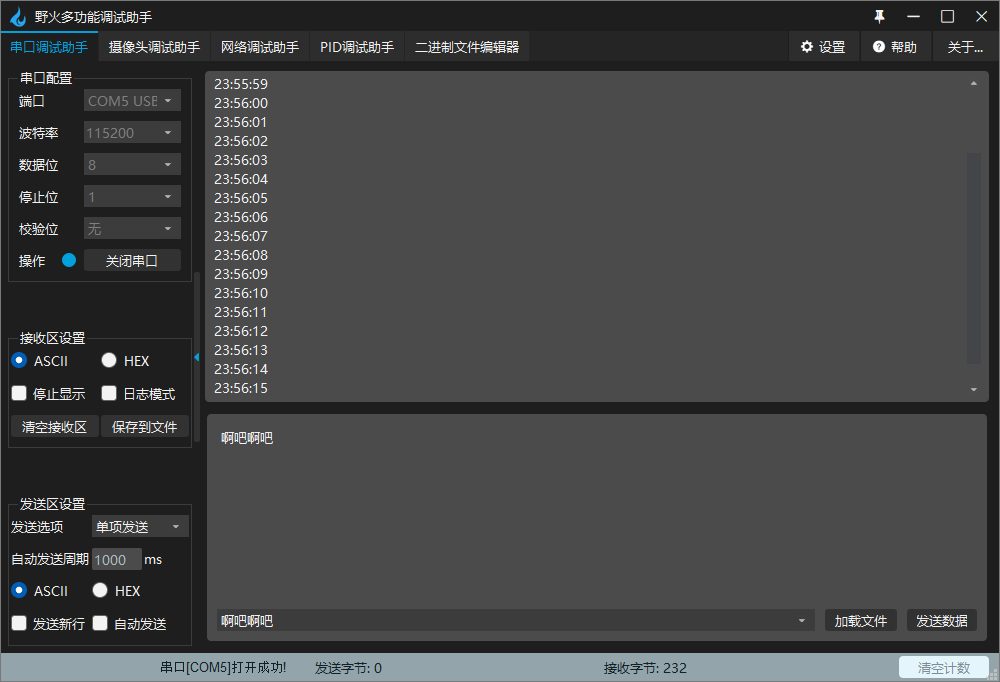

四、实验结果

总结

以上就是全部内容，如有错误请批评指正。
