WiFi技术
WiFi技术
文章目录
- WiFi技术
-
- 啥
- 802.11 对照表
- 802.11n
- 802.11ac
- 802.11ax
啥
MU-MIMO ：多用户-多输入多输出
2x2 MIMO ：2个输入in，2个输出out。
？ 一根天线既做接收也做发送，2x2即两根天线，同理4x4即为4根天线
？ Redmi AX6 共6根天线，4根作为5G天线，2根作为2.4G天线
Redmi AX6 支持2x2 160MHz 及 4x4 80MHz 两种MU-MIMO工作模式
802.11 对照表
| 协议 | 频宽(MHz) | 单天线速率(Mbps) | 技术 |
|---|---|---|---|
| 802.11a | 20 | ||
| 802.11b | 20 | ||
| 802.11g - 2.4G | 20 | OFDM | |
| 802.11n - 2.4G+5G | 20 (1路数据流) | 72.2 | 64QAM，MIMO |
| 40 (2路数据流) | 150 | ||
| 60 | |||
| 80 | 无商用产品 | ||
| 802.11ac - 5G (WiFi5) | 20 (1路数据流) | 86.7 | 256QAM，MU-MIMO最多4用户，OFDM |
| 40 | 200 | ||
| 80 | 433.3 | ||
| 160 | 866.7 | ||
| 80+80 | |||
| 802.11ax - 2.4G+5G (WiFi6) | 20 (1路数据流) | 143.4 | 1024-QAM，MU-MIMO最多8用户，OFDMA |
| 40 | 286.8 | ||
| 80 | 600.5 | ||
| 160 | 1201 | ||
| 80+80 |
802.11n
是在802.11g和802.11a之上发展起来的一项技术；
可工作在2.4GHz和5GHz两个频段；
理论速率最高可达600Mbps（目前业界主流为300Mbps）；
802.11ac
是802.11n的继承者。它采用并扩展了源自802.11n的空中接口（air interface）概念，包括：更宽的RF带宽（提升至160MHz），更多的MIMO空间流（spaTIal streams）（增加到 8），多用户的 MIMO，以及更高阶的调制（modulaTIon）（达到 256QAM）。
工作在5GHz频带（也是其得名原因）；
理论上能够提供最多1Gbps带宽进行多站式无线局域网通信，或是最少500Mbps的单一连接传输带宽；
频宽绑定：20-160MHz
802.11ax
支持2.4GHz和5GHz频段，向下兼容11a/b/g/n/ac。
主要功能：
向下兼容11a/b/g/n/ac；
1024-QAM
上行和下行OFDMA
上行MU-MIMO
4倍OFDM符号时间（symbol duration）
自适应的空闲信道评估（Adaptive CCA）
2.4G信号频道：
(边界0)- 1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 9 - 10 - 11 - 12 - 13 -(边界14)
信号频道单位1的频宽为5MHz，比如1到2之间频宽为5x(2-1)=5MHz
5G信号频道：
(边界34)- 36 - 40 - 44 - 48 - 52 - 56 - 60 - 64 -(边界66)
(边界147)- 149 -153 - 157 - 161 -(边界163)
信号频道单位1的频宽为5MHz，比如36到44之间频宽为5x(40-36)=20MHz
52 - 56 - 60 - 64 是雷达频道，与可能不能用
Channel Spectrum Width(信道带宽): 20MHZ

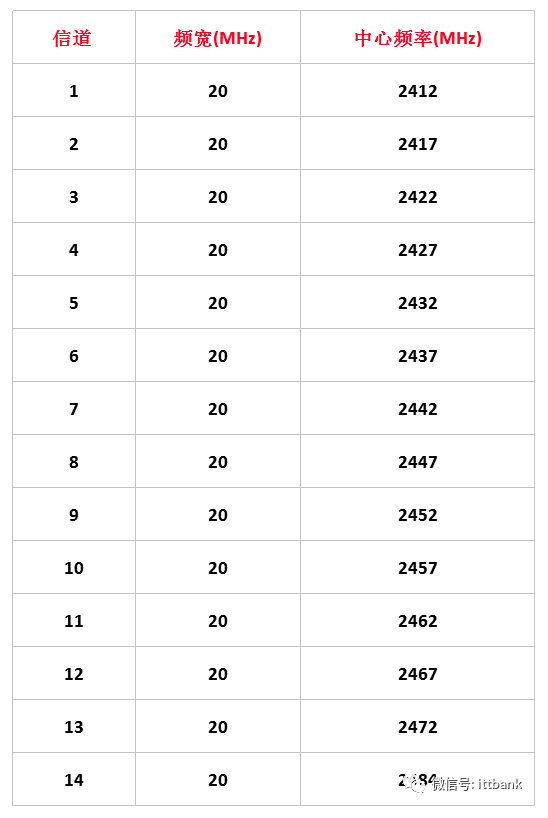

36-5180MHZ 5.18GHz40-5200MHZ 5.2GHz44-5220MHZ 5.22GHz48-5240MHZ 5.24GHz52-5260MHZ 5.26GHz56-5280MHZ 5.28GHz60-5300MHZ 5.3GHz64-5320MHZ 5.32GHz149-5745MHZ 5.745GHz153-5765MHZ 5.765GHz157-5785MHZ 5.785GHz161-5805MHZ 5.805GHz165-5825MHZ 5.825GHz2.4G频道：
世界各个地区WIFI 2.4G及5G信道划分表（附无线通信频率分配表）
https://blog.csdn.net/dxpqxb/article/details/80969760
