Docker三剑客之Swarm
一、概述
Swarm是Docker公司推出的用来管理docker集群的平台，几乎全部用GO语言来完成的开发的，代码开源在https://github.com/docker/swarm；Docker Swarm 和 Docker Compose 一样，都是 Docker 官方容器编排项目，但不同的是，Docker Compose 是一个在单个服务器或主机上创建多个容器的工具，而 Docker Swarm 则可以在多个服务器或主机上创建容器集群服务，对于微服务的部署，显然 Docker Swarm 会更加适合。
从 Docker 1.12.0 版本开始，Docker Swarm 已经包含在 Docker 引擎中（docker swarm），并且已经内置了服务发现工具，我们就不需要像之前一样，再配置 Etcd 或者 Consul 来进行服务发现配置了。

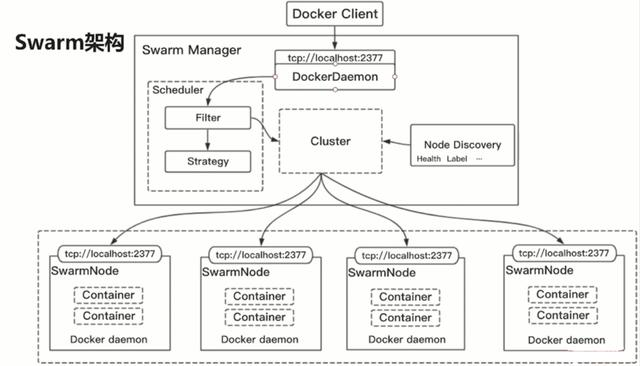

Docker Swarm 基本结构图
上图可以看出，Swarm是典型的master-slave结构，通过发现服务来选举manager。manager是中心管理节点，各个node上运行agent接受manager的统一管理，集群会自动通过Raft协议分布式选举出manager节点，无需额外的发现服务支持，避免了单点的瓶颈问题，同时也内置了DNS的负载均衡和对外部负载均衡机制的集成支持。

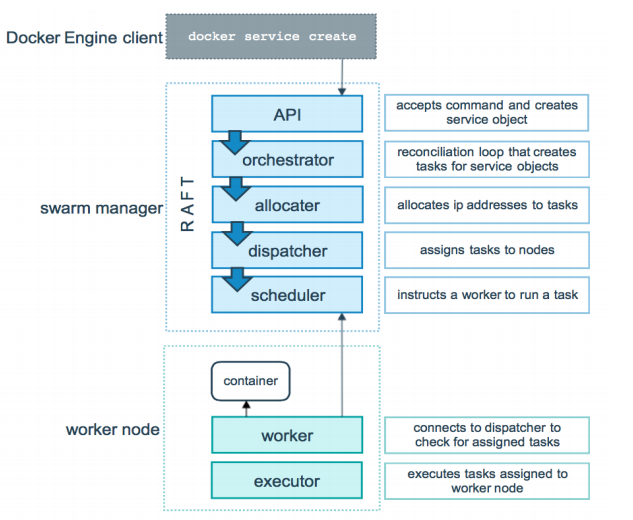

二、Docker Swarm 工作原理
1）Docker Engine client
- docker service create：我们通过docker service create这个命令去创建一个服务。
2）swarm manager
- API：这个请求直接由Swarm manager的API进行接收，接收命令并创建服务对象。
- orchestrator：为服务创建一个任务。
- allocater：为这个任务分配IP地址。
- dispatcher：将任务分配到指定的节点。
- scheduler：再该节点中下发指定命令。
3）worker node：接收manager任务后去运行这个任务
- container：创建相应的容器。
- worker：连接到调度程序以检查分配的任务
- executor：执行分配给工作节点的任务
Service：为一个副本，可以理解为是一个任务，一个任务是一个容器。swarm manager：它将这个副本下发到三个可用的work节点。container：实际的docker容器去运行应用。task：work任务的名称为service名称后面跟.1根据个数以此类推。
三、Swarm的几个关键概念
- Swarm
集群的管理和编排是使用嵌入docker引擎的SwarmKit，可以在docker初始化时启动swarm模式或者加入已存在的swarm
- Node
每一个docker engin都是一个node（节点），分为 manager 和worker。Manager节点还执行维护所需群集状态所需的编排和集群管理功能。Work节点接收并执行从管理器节点分派的任务。
- Service
一个服务是任务的定义，管理机或工作节点上执行。它是群体系统的中心结构，是用户与群体交互的主要根源。创建服务时，你需要指定要使用的容器镜像。
- Task
任务是在docekr容器中执行的命令，Manager节点根据指定数量的任务副本分配任务给worker节点。一个任务包含了一个容器及其运行的命令。task是service的执行实体，task启动docker容器并在容器中执行任务。
Swarm命令行说明
1）docker swarm：集群管理
集群管理，子命令有init, join, leave, update。（docker swarm --help查看帮助）；
作用
执行集群的管理功能，维护集群的状态，选举一个leader节点去执行调度任务。
init #初始化集群join #将节点加入集群join-token #管理加入令牌leave #从集群中删除某个节点，强制删除加参数--force update #更新集群unlock #解锁集群2）docker node：节点管理
节点管理，子命令有accept, promote, demote, inspect, update, tasks, ls, rm。（docker node --help查看帮助）
作用
接收和执行任务。参与容器集群负载调度，仅用于承载task。
demote #将集群中一个或多个节点降级inspect #显示一个或多个节点的详细信息ls #列出集群中的节点promote #将一个或多个节点提升为管理节点rm #从集群中删除停止的节点，--force强制删除参数ps #列出一个或多个节点上运行的任务update #更新节点3）docker service：服务管理
服务创建，子命令有create, inspect, update, remove, tasks。（docker service–help查看帮助）
作用
一个服务是work节点上执行任务的定义。创建一个服务，指定了容器所使用的镜像和容器运行的命令。
create #创建一个新的服务inspect #列出一个或多个服务的详细信息ps #列出一个或多个服务中的任务信息ls #列出服务rm #删除一个或多个服务scale#扩展一个或多个服务update #更新服务四、Swarm的调度策略
Swarm在调度(scheduler)节点（leader节点）运行容器的时候，会根据指定的策略来计算最适合运行容器的节点，目前支持的策略有：spread, binpack, random.
- Random
顾名思义，就是随机选择一个Node来运行容器，一般用作调试用，spread和binpack策略会根据各个节点的可用的CPU, RAM以及正在运
行的容器的数量来计算应该运行容器的节点。
- Spread
在同等条件下，Spread策略会选择运行容器最少的那台节点来运行新的容器，binpack策略会选择运行容器最集中的那台机器来运行新的节点。
使用Spread策略会使得容器会均衡的分布在集群中的各个节点上运行，一旦一个节点挂掉了只会损失少部分的容器。
- Binpack
Binpack策略最大化的避免容器碎片化，就是说binpack策略尽可能的把还未使用的节点留给需要更大空间的容器运行，尽可能的把容器运行在
一个节点上面。
五、Swarm Cluster模式特性
- 批量创建服务
建立容器之前先创建一个overlay的网络，用来保证在不同主机上的容器网络互通的网络模式
- 强大的集群的容错性
Swarm Cluster不光只是提供了优秀的高可用性，同时也提供了节点弹性扩展或缩减的功能。当容器组想动态扩展时，只需通过scale参数即可复制出新的副本出来。
如果有需求想在每台节点上都run一个相同的副本，方法其实很简单，只需要在命令中将"–replicas n"更换成"–mode=global"即可！
- 复制服务（–replicas n）
将一系列复制任务分发至各节点当中，具体取决于您所需要的设置状态，例如“–replicas 3”。
- 全局服务（–mode=global）
适用于集群内全部可用节点上的服务任务，例如“–mode global”。如果大家在 Swarm 集群中设有 7 台 Docker 节点，则全部节点之上都将存在对应容器。
- 调度机制
所谓的调度其主要功能是cluster的server端去选择在哪个服务器节点上创建并启动一个容器实例的动作。它是由一个装箱算法和过滤器组合而成。每次通过过滤器（constraint）启动容器的时候，swarm cluster 都会调用调度机制筛选出匹配约束条件的服务器，并在这上面运行容器。
六、Dcoker Swarm 集群部署
5.1、环境准备(三台linux机器，centos8系统)
IP：192.168.0.110 主机名：manager110 担任角色：swarm managerIP：192.168.0.111 主机名：node111 担任角色：swarm nodeIP：192.168.0.112 主机名：node112 担任角色：swarm node5.2、开始创建Swarm cluster
1、准备工作
1）修改主机名
# 192.168.0.110执行$ hostnamectl set-hostname manager110# 192.168.0.111执行$ hostnamectl set-hostname node111# 192.168.0.112执行$ hostnamectl set-hostname node1122）在所有节点上配置/etc/hosts文件(可配置可不配置)

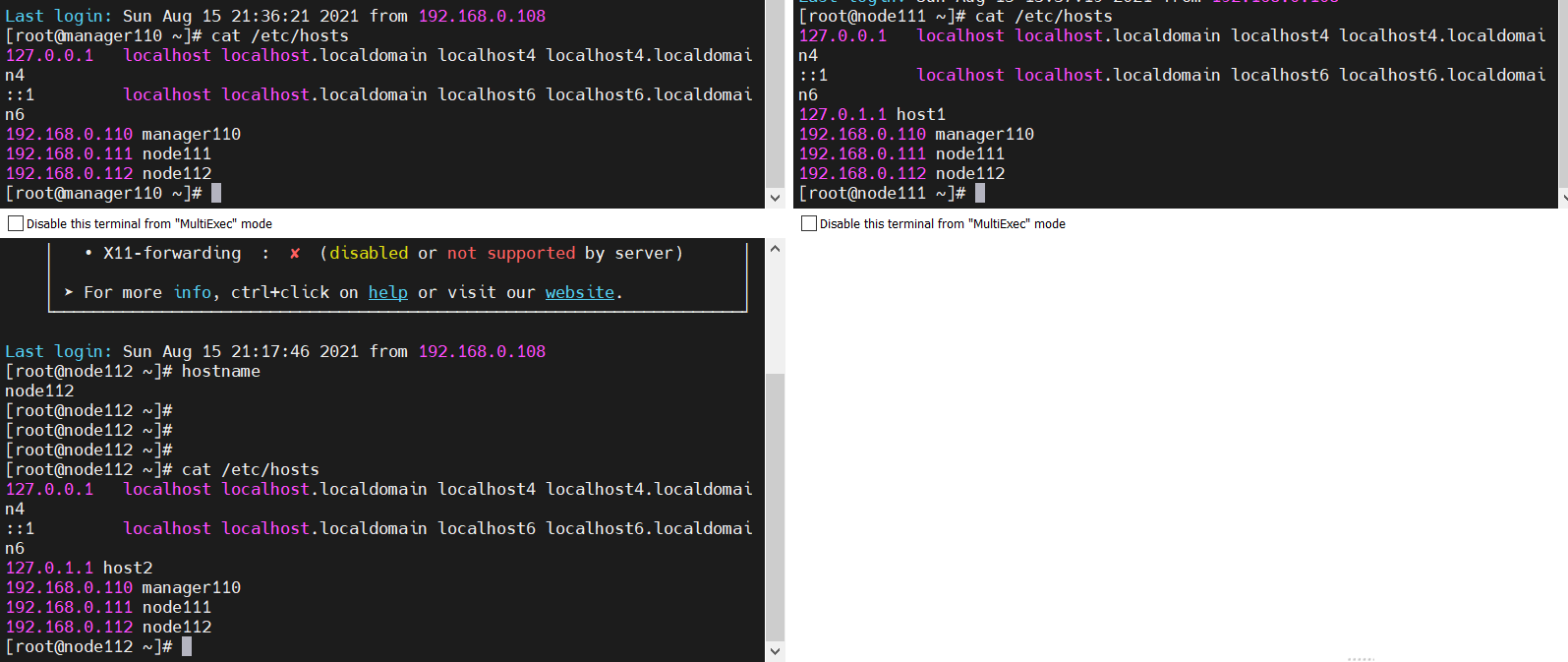

$ echo '192.168.0.110 manager110' >> /etc/hosts$ echo '192.168.0.111 node111' >> /etc/hosts$ echo '192.168.0.112 node112' >> /etc/hosts
3）设置防火墙
关闭三台机器上的防火墙，不建议直接关闭防火墙，一般生成环境上不允许直接关闭防火墙。如果开启防火墙，则需要在所有节点的防火墙上依次放行2377/tcp（管理端口）、7946/tcp/udp（节点间通信端口）、4789/udp（overlay 网络端口）端口。
如果对防火墙不清楚的，可以看这里

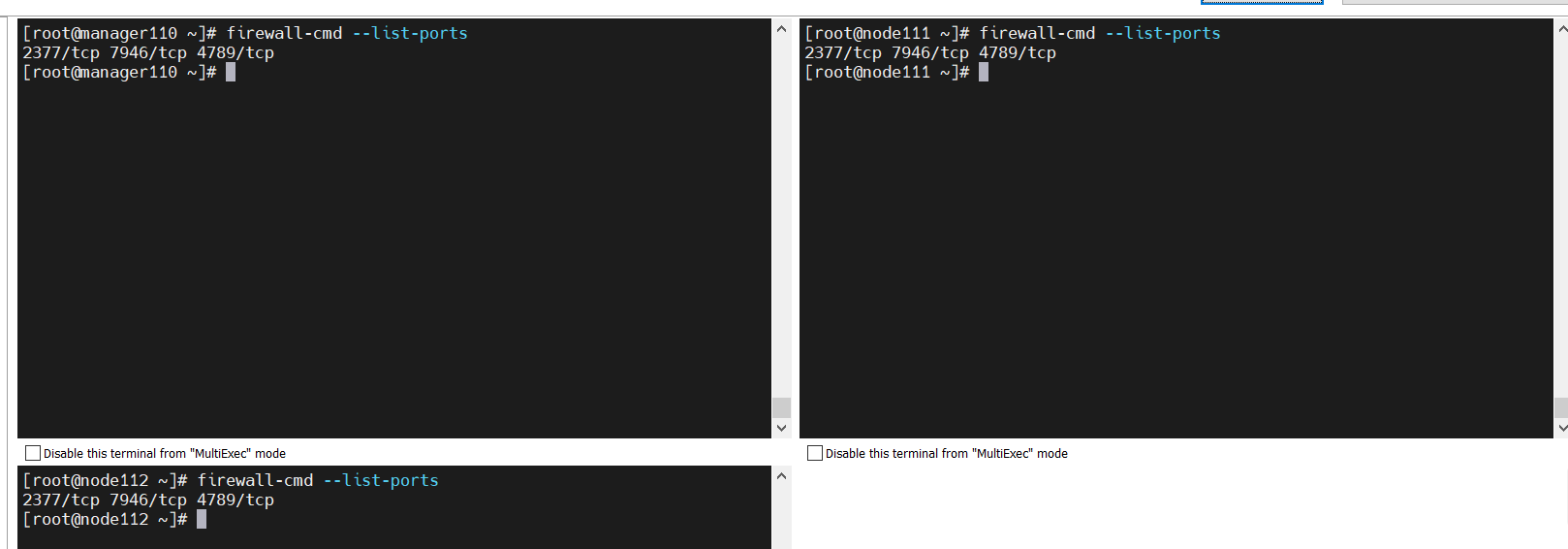

# 放开2377/tcp，7946/udp，4789/udp端口$ firewall-cmd --zone=public --add-port=2377/tcp --permanent$ firewall-cmd --zone=public --add-port=7946/tcp --permanent$ firewall-cmd --zone=public --add-port=7946/udp --permanent$ firewall-cmd --zone=public --add-port=4789/udp --permanent# 重新加载生效$ firewall-cmd --reload# 查看$ firewall-cmd --list-ports
4）所有节点安装docker并配置加速器
安装
$ yum -y install docker-ce【配置加速】修改文件 /etc/docker/daemon.json，没有这个文件就创建
添加以下内容后，重启docker服务：
{ "registry-mirrors": ["http://hub-mirror.c.163.com"]}2、创建Swarm并添加节点
1）创建Swarm集群（manager110）
$ docker swarm init --advertise-addr 192.168.0.110
上面命令执行后，该机器自动加入到swarm集群。这个会创建一个集群token，获取全球唯一的token，作为集群唯一标识。记住这个token值，后续将其他节点加入集群都会用到这个token值。
其中，–advertise-addr参数表示其它swarm中的worker节点使用此ip地址与manager联系。命令的输出包含了其它节点如何加入集群的命令。
再次执行会报如下错误
解决方法

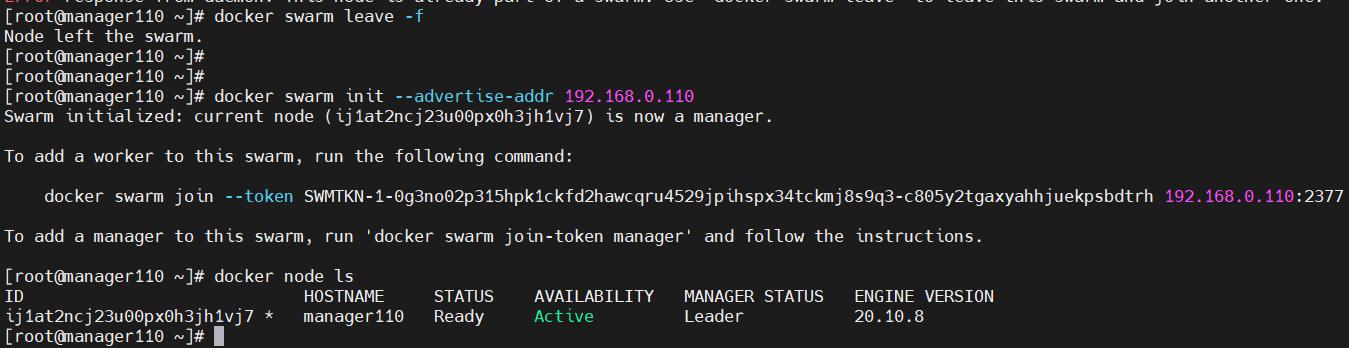

# 这里的leave就是在集群中删除节点，-f参数强制删除，执行完在重新执行OK$ docker swarm leave -f$ docker swarm init --advertise-addr 192.168.0.1102）查看集群的相关信息

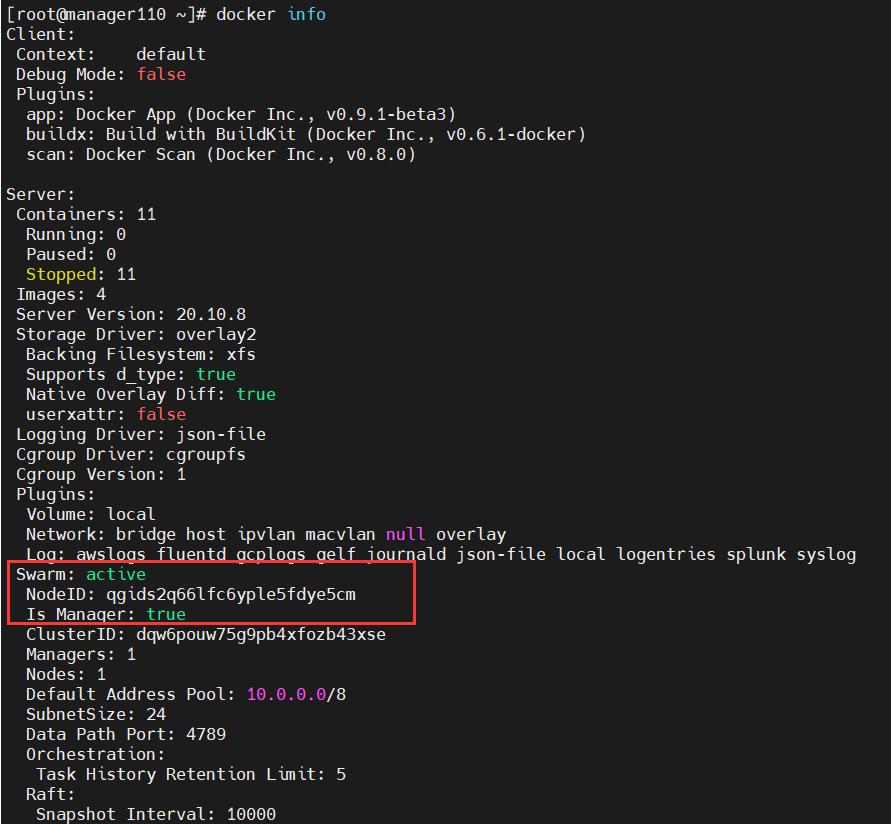

$ docker info
发现swarm状态active，且是manager节点
$ docker node ls
3） 添加node节点主机到Swarm集群
上面我们在创建Swarm集群的时候就已经给出了添加节点的方法。如果忘记了，可以通过以下命令查看token和添加方法
$ docker swarm join-token worker
#node111 主机上执行
$ docker swarm join --token SWMTKN-1-2fhcxi16zhm0wfeijbgw426il1oo8nbt1qkswfyprk4cooq94y-cp543kam4fgna3s7wg5h9q2aa 192.168.0.110:2377【问题】可能会出现如下问题
这是因为时间不同步的问题，安装chrony时间同步服务即可
【解决】
$ yum install chrony -y编辑配置文件/etc/chrony.conf，换成阿里的时间同步服务器：
pool ntp1.aliyun.com iburst重启chrondy服务

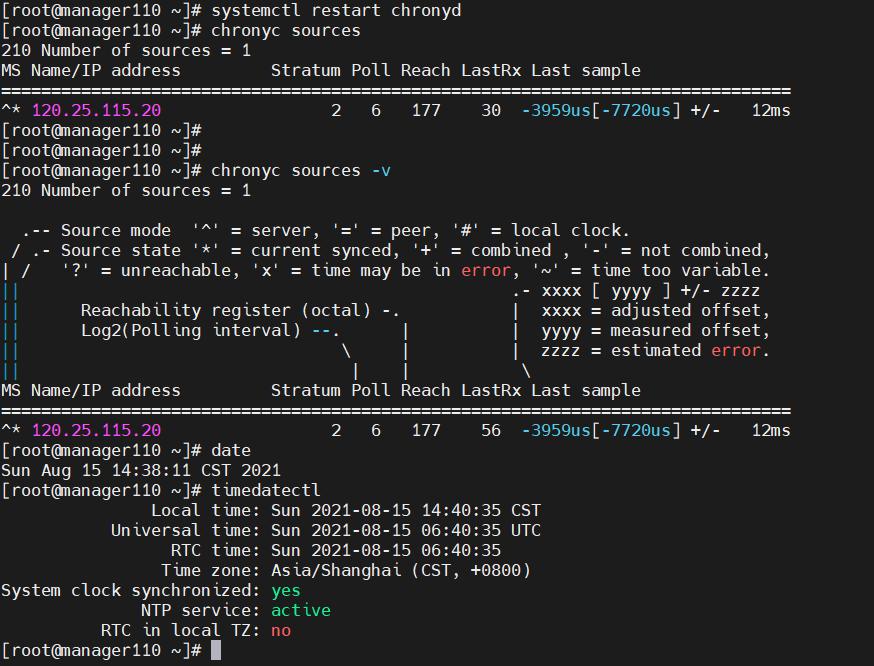

$ systemctl restart chronyd# 查看同步源$ chronyc sources -v# 查看同步状态$ timedatectl
在manager110节点上重新执行
$ docker swarm leave -f$ docker swarm init --advertise-addr 192.168.0.110
在node111和node112和节点重新执行以下命令，添加到集群中
# 先查加入集群的命令（在manager110节点上执行）$ docker swarm join-token worker$ docker swarm join --token SWMTKN-1-2fhcxi16zhm0wfeijbgw426il1oo8nbt1qkswfyprk4cooq94y-cp543kam4fgna3s7wg5h9q2aa 192.168.0.110:2377
在manager110节点上查看node信息
$ docker node ls
AVAILABILITY 的三种状态：
- Active：调度器能够安排任务到该节点
- Pause：调度器不能够安排任务到该节点，但是已经存在的任务会继续运行
- Drain：调度器不能够安排任务到该节点，而且会停止已存在的任务，并将这些任务分配到其他 Active 状态的节点
改变节点的可用性(availability)，如下操作：
$ docker node update --availability drain node111$ docker node ls
如上，当node1的状态改为drain后，那么该节点就不会接受task任务分发，就算之前已经接受的任务也会转移到别的节点上。
再次修改为active状态（及将下线的节点再次上线）
$ docker node update --availability active node111$ docker node ls
MANAGER STATUS 的三种状态：
- Leader：为群体做出所有群管理和编排决策的主要管理者节点
- Reachable：如果 Leader 节点变为不可用，该节点有资格被选举为新的 Leader
- Unavailable：该节点不能和其他 Manager 节点产生任何联系，这种情况下，应该添加一个新的 Manager 节点到集群，或者将一个 Worker 节点提升为 Manager 节点
升级/降级节点，示例：
# 升级$ docker node promote node111# 降级$ docker node demote node1113、在Swarm中部署服务(nginx为例)
Docker 1.12版本提供服务的Scaling、health check、滚动升级等功能，并提供了内置的dns、vip机制，实现service的服务发现和负载均衡能力。
1）创建网络（overlay）
$ docker node ls$ docker network ls | grep nginx_net
2）部署服务
# 就创建了一个具有一个副本（--replicas 1 ）的nginx服务，使用镜像nginx$ docker service create --replicas 1 --network nginx_net --name my_nginx -p 80:80 nginx# 查看$ docker service ls
3）查询Swarm中服务的信息
-pretty 使命令输出格式化为可读的格式，不加 --pretty 可以输出更详细的信息：

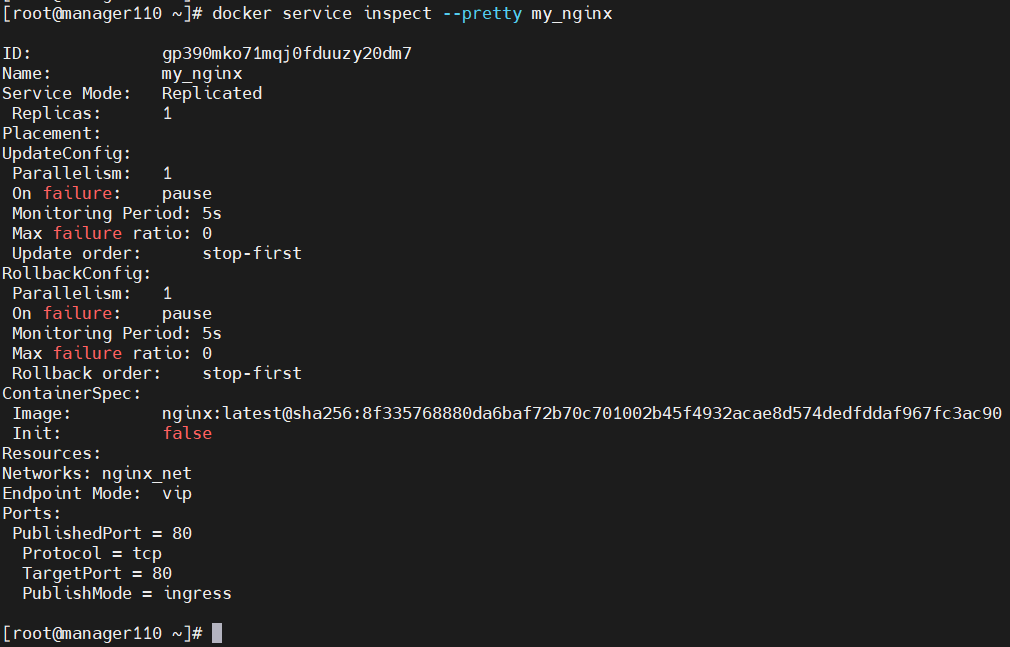

$ docker service inspect --pretty my_nginx
查询到哪个节点正在运行该服务
$ docker service ps my_nginx如下该容器被调度到manager-node节点上启动了，然后访问http://192.168.0.110即可访问这个容器应用（如果调度到其他节点，访问也是如此）
登陆该节点，可以查看到nginx容器在运行中
$ docker ps
4）在Swarm中动态扩展服务(scale)
当然，如果只是通过service启动容器，swarm也算不上什么新鲜东西了。Service还提供了复制（类似kubernetes里的副本）功能。可以通过docker service scale 命令来设置服务中容器的副本数比如将上面的my_nginx容器动态扩展到4个。
$ docker service scale my_nginx=4
和创建服务一样，增加scale数之后，将会创建新的容器，这些新启动的容器也会经历从准备到运行的过程，过一分钟左右，服务应该就会启动完成，这时候可以再来看一下 nginx 服务中的容器
$ docker service ps my_nginx
可以看到，之前my_nginx容器只在manager-node节点上有一个实例，而现在又增加了3个实例。
5）模拟宕机node节点
如果一个节点宕机了（即该节点就会从swarm集群中被踢出），则Docker应该会将在该节点运行的容器，调度到其他节点，以满足指定数量的副本保持运行状态。

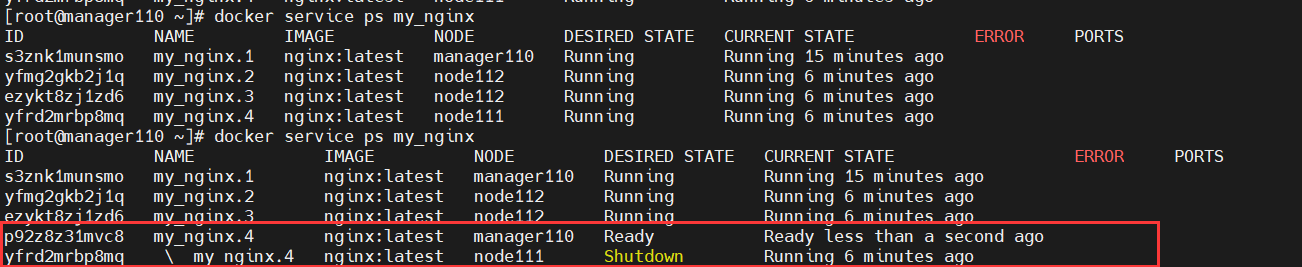

将node111宕机后或将node111的docker服务关闭，那么它上面的task实例就会转移到别的节点上。当node111节点恢复后，它转移出去的task实例不会主动转移回来，只能等别的节点出现故障后转移task实例到它的上面。使用命令"docker node ls"，发现node111节点已不在swarm集群中了(状态为：Down)。
然后过一会查询服务的状态列表
$ docker node ls
6）Swarm 动态缩容服务(scale)
同理，swarm还可以缩容，同样是使用scale命令。
将my_nginx容器变为1个

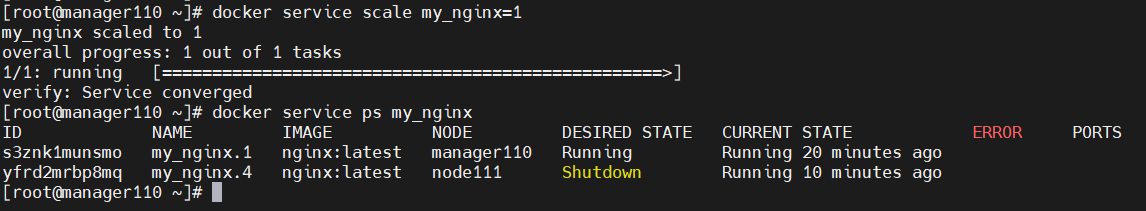

$ docker service scale my_nginx=1过段时间查看
$ docker service ps my_nginx
7）除了上面使用scale进行容器的扩容或缩容之外，还可以使用docker service update 命令。 可对 服务的启动 参数 进行 更新/修改。

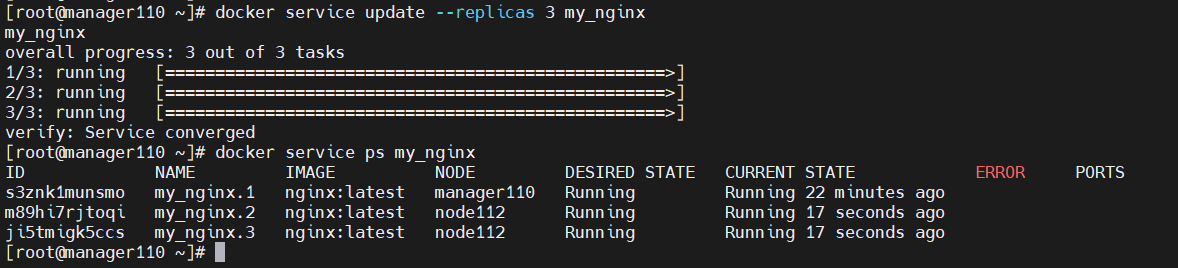

$ docker service update --replicas 3 my_nginx$ docker service ps my_nginx
8）为了下面的直观显示，我这里把my_nginx服务直接删除了
$ docker service rm my_nginx4、Swarm中使用Volume(挂在目录，mount命令)
前面有一篇专门说Volume的，不清楚可以看这里
1）查看volume的帮助信息
$ docker volume --help2）创建一个volume

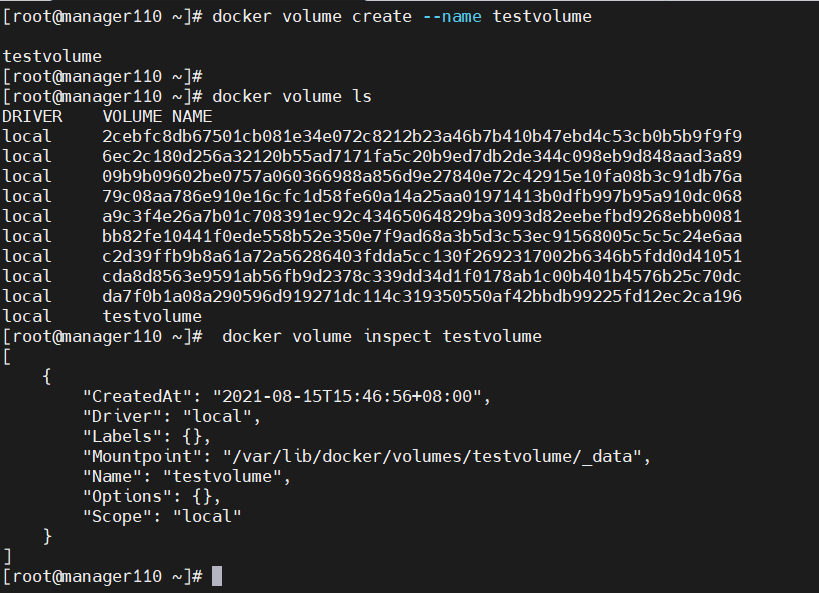

$ docker volume create --name testvolume$ docker volume ls$ docker volume inspect testvolume
2）创建新的服务并挂载testvolume(nginx为例)
$ docker service create --replicas 3 --mount type=volume,src=testvolume,dst=/usr/share/nginx/html --name test_nginx nginx温馨提示：
参数src写成source也可以；dst表示容器内的路径，也可以写成target
查看
$ docker service ls$ docker service ps test_nginx
5、多服务Swarm集群部署
这里部署的服务有三个(nginx服务，visualizer服务，portainer服务) 除了nginx服务作为示例之外，visualizer（官方地址）和portainer（官方地址）都是集群 GUI 管理服务。
docker service部署的是单个服务，我们可以使用docker stack进行多服务编排部署。

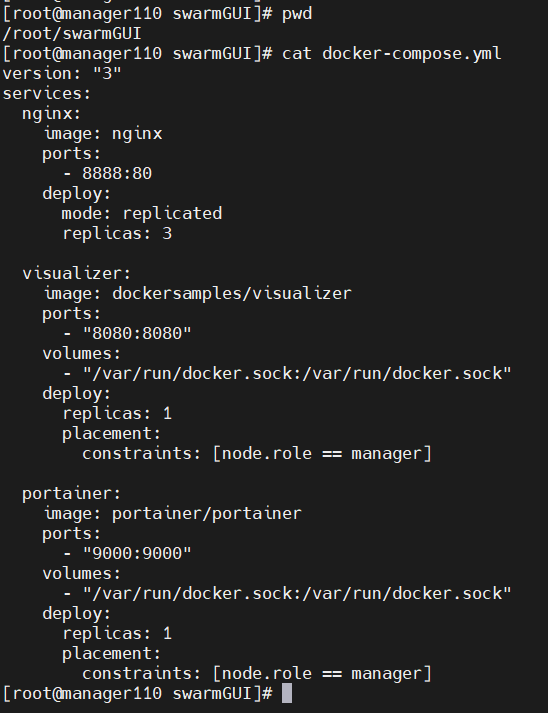

1）编写docker-compose.yml文件
$ mkdir swarmGUI$ cd swarmGUI$ cat docker-compose.ymlversion: "3"services: nginx: image: nginx ports: - 8888:80 deploy: mode: replicated replicas: 3 visualizer: image: dockersamples/visualizer ports: - "8080:8080" volumes: - "/var/run/docker.sock:/var/run/docker.sock" deploy: replicas: 1 placement: constraints: [node.role == manager] portainer: image: portainer/portainer ports: - "9000:9000" volumes: - "/var/run/docker.sock:/var/run/docker.sock" deploy: replicas: 1 placement: constraints: [node.role == manager]
2）通过这个yml文件部署服务
$ docker stack deploy -c docker-compose.yml deploy_deamon
查看创建服务

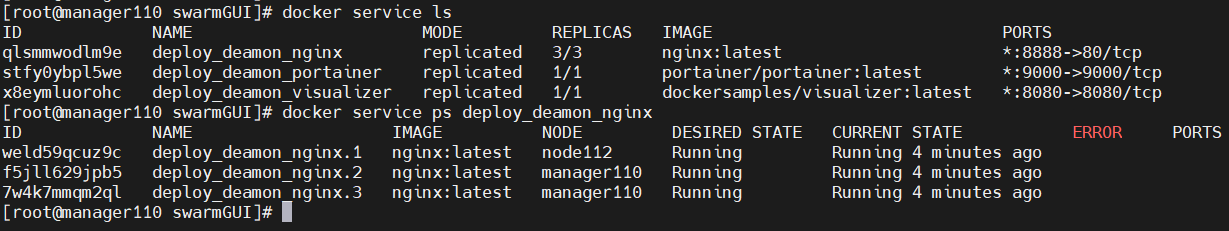

$ docker service ls
3）测试验证
第一个服务：deploy_deamon_nginx，先查看调度到哪个节点上
$ docker service ps deploy_deamon_nginx
从上图看调度到manager110和node112节点上
访问：

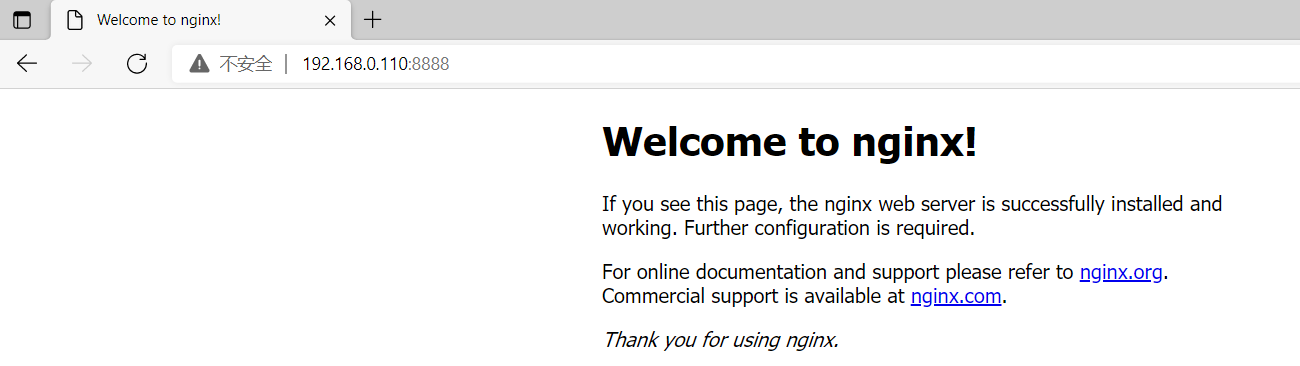

http://192.168.0.110:8888
http://192.168.0.112:8888
第二个服务：deploy_deamon_portainer
$ docker service ps deploy_deamon_portainer
访问：
http://192.168.0.110:9000
登录后台

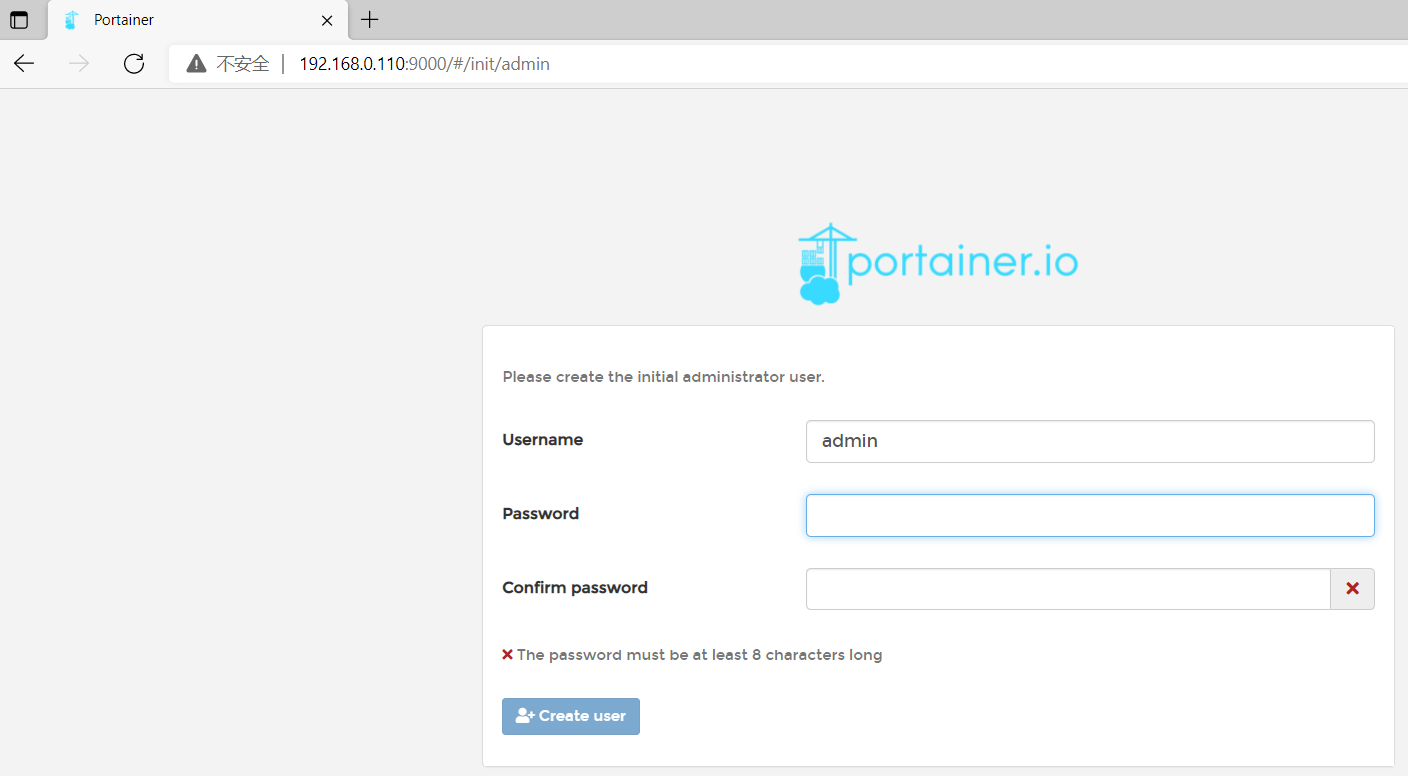

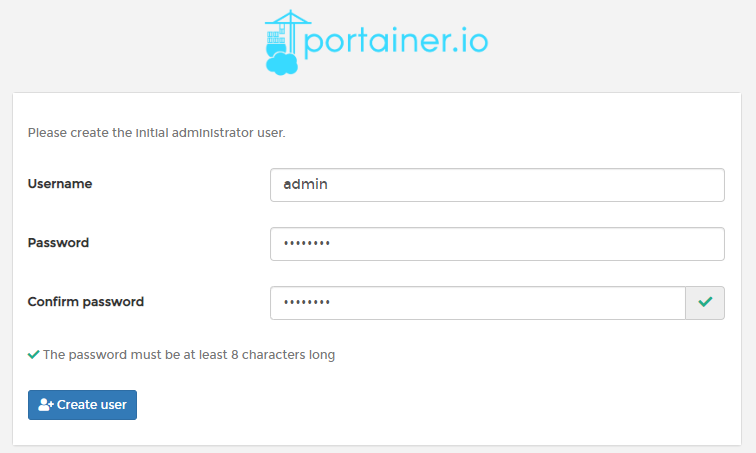

1）第一次登陆，会让我们设置密码。
2）选择local模式
由于portainer支持local、remote、agent等形式来管理docker容器。我们这里是为了管理本地的docker容器，所以选择第一个local。

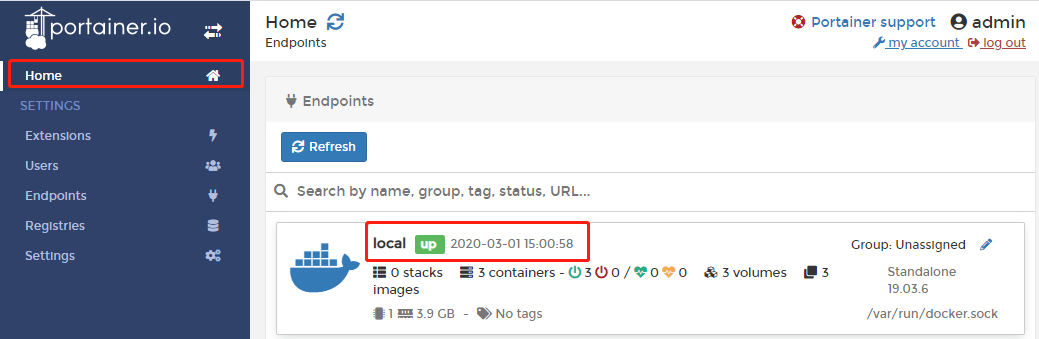

3）查看我们管理下的endpoint
4）查看endpoint中所有的信息
可以看到该页面包含该endpoint几乎所有的信息，其中有镜像信息、容器信息、容器网络、volume等，并且提供操作。（有时候可能操作会报错，这时再去CMD中操作就可以了）
第三个服务：deploy_deamon_visualizer
$ docker service ps deploy_deamon_visualizer
访问：

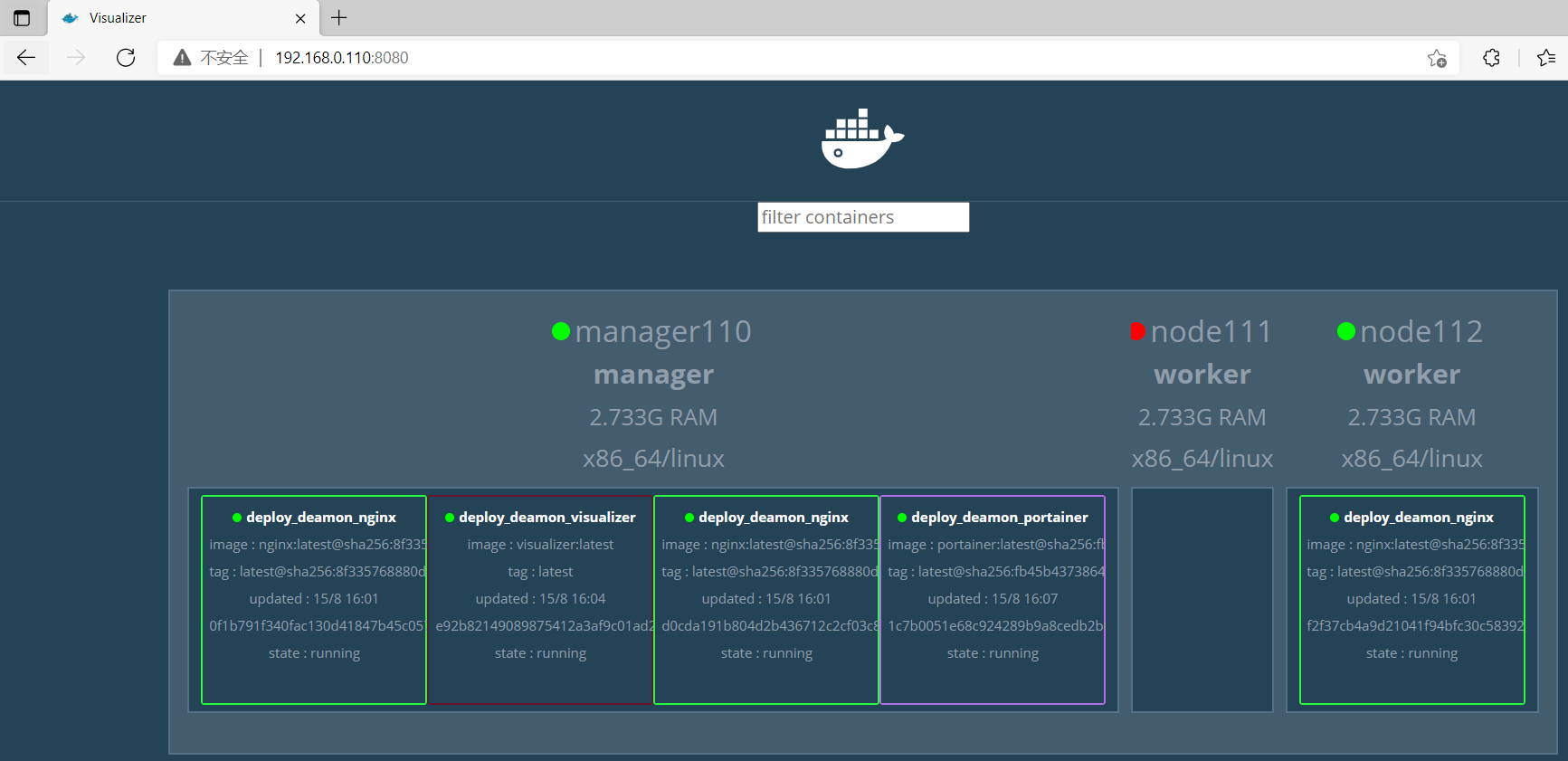

http://192.168.0.110:8080
七、Docker Swarm 网络管理
7.1、Swarm 集群产生两种不同类型的流量
- 控制和管理层面：包括 Swarm 消息管理等，例如请求加入或离开Swarm，这种类型的流量总是被加密的。(涉及到集群内部的hostname、ip-address、subnet、gateway等)
- 应用数据层面：包括容器与客户端的通信等。（涉及到防火墙、端口映射、网口映射、VIP等）
7.2、在 Swarm Service 中有三个重要的网络概念
- Overlay networks ：覆盖物网络，顾名思义是附着在主机底层网络之上的网络， 这个网络保证了不同主机之间容器通信，手动创建。
- ingress network：进入网络，顾名思义是外部客户端访问服务时，服务节点间负载均衡（节点在开放端口上收到请求，上交给IPVS，选择容器），是一种特殊的overlay网络，创建集群的时候自动创建。
初始化或加入 Swarm 集群时会自动创建 ingress 网络，大多数情况下，用户不需要自定义配置，但是 docker 17.05 和更高版本可以自定义网络 - docker_gwbridge是一种桥接网络，将 overlay 网络（包括 ingress 网络）连接到一个单独的 Docker 守护进程的物理网络。默认情况下，服务正在运行的每个容器都连接到本地 Docker 守护进程主机的 docker_gwbridge 网络。
docker_gwbridge 网络在初始化或加入 Swarm 时自动创建。大多数情况下，用户不需要自定义配置，但是 Docker 允许自定义。

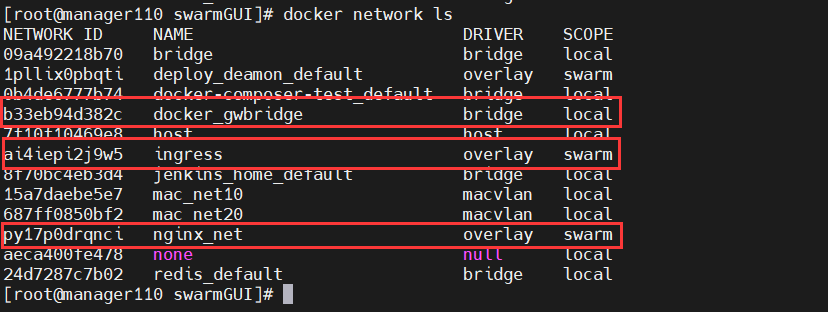

在初始化或刚加入Swarm集群时，会创建一个Ingress和 docker-gwbridge网络
上面nginx_net是自定义的overlay网络，ingress 和 docker_gwbridge是自动创建的。
八、docker-machine、docker swarm、docker node、docker service 和 docker stack 常用命令
1）docker-machine 常用命令
| 命令 | 说明 |
|---|---|
| docker-machine create | 创建一个 Docker 主机（常用-d virtualbox） |
| docker-machine ls | 查看所有的 Docker 主机 |
| docker-machine ssh | SSH 到主机上执行命令 |
| docker-machine env | 显示连接到某个主机需要的环境变量 |
| docker-machine inspect | 输出主机更多信息 |
| docker-machine kill | 停止某个主机 |
| docker-machine restart | 重启某台主机 |
| docker-machine rm | 删除某台主机 |
| docker-machine scp | 在主机之间复制文件 |
| docker-machine start | 启动一个主机 |
| docker-machine status | 查看主机状态 |
| docker-machine stop | 停止一个主机 |
2）docker swarm 常用命令
| 命令 | 说明 |
|---|---|
| docker swarm init | 初始化集群 |
| docker swarm join-token worker | 查看工作节点的 token |
| docker swarm join-token manager | 查看管理节点的 token |
| docker swarm join | 加入集群中 |
3）docker node 常用命令
| 命令 | 说明 |
|---|---|
| docker node ls | 查看所有集群节点 |
| docker node rm | 删除某个节点（-f强制删除） |
| docker node inspect | 查看节点详情 |
| docker node demote | 节点降级，由管理节点降级为工作节点 |
| docker node promote | 节点升级，由工作节点升级为管理节点 |
| docker node update | 更新节点 |
| docker node ps | 查看节点中的 Task 任务 |
4）docker service 常用命令
| 命令 | 说明 |
|---|---|
| docker service create | 部署服务 |
| docker service inspect | 查看服务详情 |
| docker service logs | 产看某个服务日志 |
| docker service ls | 查看所有服务详情 |
| docker service rm | 删除某个服务（-f强制删除） |
| docker service scale | 设置某个服务个数 |
| docker service update | 更新某个服务 |
5）docker stack 常用命令
| 命令 | 说明 |
|---|---|
| docker stack deploy | 部署新的堆栈或更新现有堆栈 |
| docker stack ls | 列出现有堆栈 |
| docker stack ps | 列出堆栈中的任务 |
| docker stack rm | 删除堆栈 |
| docker stack services | 列出堆栈中的服务 |
| docker stack down | 移除某个堆栈（不会删除数据） |
九、docker三剑客区别
| 组件 | 作用&区别 |
|---|---|
| docker-compose | dcoker-compose主要是解决本地docker容器编排问题。 |
| docker-machine | docker-machine是解决docker运行环境问题。 |
| docker-swarm | docker-swarm是解决多主机多个容器调度部署问题。 |
