SoftMax函数反向传递公式推导及代码实现

• SoftMax函数介绍
• • 简介
  • 公式
  • 图像
• 反向传递公式推导
• • 当输入坐标与输出坐标相对应时
  • 当输入坐标与输出坐标不对应时
  • 两种情况合并
• 代码实现
• • 一个简单但不严谨的实现
  • 正规代码

SoftMax函数介绍

简介

softmax函数是常用的输出层函数，常用来解决互斥标签的多分类问题。当然由于他是非线性函数，也可以作为隐藏层函数使用

公式

假设我们有若干输入[x1, x2, x3…xn]，对应的输出为[y1, y2, y3…yn]，对于SoftMax函数我们有
yi = e x i ∑ k = 0 e x k y_i= \frac{e^{x_i}}{\sum_{k=0} e^{^{x_k}}} yi​=∑k=0​exk​exi​​

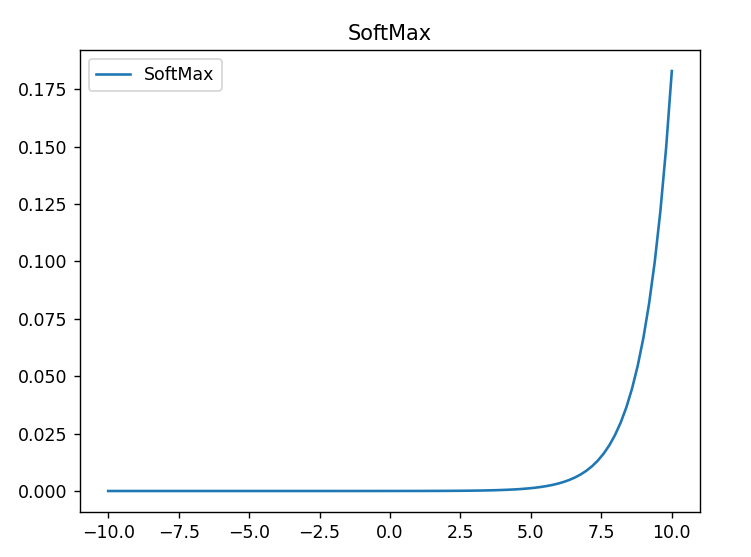

图像

反向传递公式推导

SoftMax函数比较特殊，他有多个输入和输出，并且每个输出与所有的输入都有关，所以这个函数输出对于多个输入都有一个偏导数，也就是SoftMax可以得到多个偏导数。对于SoftMax我们有两种情况

当输入坐标与输出坐标相对应时

∂ y i ∂ x j = ∂ y i ∂ x i \frac{\partial y_i}{\partial {x_j}}=\frac{\partial y_i}{\partial {x_i}} ∂xj​∂yi​​=∂xi​∂yi​​
= e x i ⋅ ( ∑ k ， i = j e x i ) − e x i ⋅ e x i ( ∑ k , i = j e x k ) 2 = \frac{e^{x_i} \cdot (\sum_{k，i=j} e^{x_i})-e^{x_i} \cdot e^{x_i}}{(\sum_{k, i=j}e^{x_k})^2} =(∑k,i=j​exk​)2exi​⋅(∑k，i=j​exi​)−exi​⋅exi​​
= e x i ∑ k , i = j e x k − ( e x i ∑ k , i = j e x k)2 =\frac{e^{x_i}}{\sum_{k, i=j}e^{x_k}}-(\frac{e^{x_i}}{\sum_{k, i=j}e^{x_k}})^2 =∑k,i=j​exk​exi​​−(∑k,i=j​exk​exi​​)2
=yi ( 1 −yi ) =y_i(1-y_i) =yi​(1−yi​)

当输入坐标与输出坐标不对应时

∂ y i ∂ x j = − e x i ⋅ e x j ( ∑ k e x k ) 2 \frac{\partial y_i}{\partial {x_j}}= -\frac{e^{x_i} \cdot e^{x_j}}{(\sum_ke^{x_k})^2} ∂xj​∂yi​​=−(∑k​exk​)2exi​⋅exj​​
= − e x i ∑ k , i ! = j e x k ⋅ e x j ∑ k , i ! = j e x k = −yi ⋅yj =-\frac{e^{x_i}}{\sum_{k, i!=j}e^{x_k}} \cdot \frac{e^{x_j}}{\sum_{k, i!=j}e^{x_k}}=-y_i \cdot y_j =−∑k,i!=j​exk​exi​​⋅∑k,i!=j​exk​exj​​=−yi​⋅yj​

两种情况合并

∂ y i ∂ x j = e x i ∑ k , i = j e x k − ( e x i ∑ k , i = j e x k)2 − e x i ∑ k , i ! = j e x k ⋅ e x j ∑ k , i ! = j e x i = e x i ∑ k , i = j e x k − e x i ⋅ e x j ( ∑ k e x k ) 2 =yi −yi ⋅yj \frac{\partial y_i}{\partial x_j}=\frac{e^{x_i}}{\sum_{k, i=j}e^{x_k}}-(\frac{e^{x_i}}{\sum_{k, i=j}e^{x_k}})^2-\frac{e^{x_i}}{\sum_{k, i!=j}e^{x_k}} \cdot \frac{e^{x_j}}{\sum_{k, i!=j}e^{x_i}} \\ = \frac{e^{x_i}}{\sum_{k, i=j}e^{x_k}}-\frac{e^{x_i} \cdot e^{x_j}}{(\sum_{k}e^{x_k})^2}=y_i -y_i \cdot y_j ∂xj​∂yi​​=∑k,i=j​exk​exi​​−(∑k,i=j​exk​exi​​)2−∑k,i!=j​exk​exi​​⋅∑k,i!=j​exi​exj​​=∑k,i=j​exk​exi​​−(∑k​exk​)2exi​⋅exj​​=yi​−yi​⋅yj​
按照正常的推导到这里就应该结束了，但我们为了代码实现方便，可以将i和j近似的看成相同的，这样我们就可以得到一个效果类似的不太严谨的代码
∂ y∂ x = y ⋅ ( 1 − y ) \frac{\partial y}{\partial x}=y \cdot (1-y) ∂x∂y​=y⋅(1−y)

代码实现

一个简单但不严谨的实现

class SoftMax():    def __init__(self): pass    def _softmax(self,x): x = x.T x = x - np.max(x, axis=0) y = np.exp(x) / np.sum(np.exp(x), axis=0) return y.T def forward(self,input): return self._softmax(input) def backward(self, input, grad_output): out = self.forward(input) return grad_output * out * (1 - out)

正规代码

class SoftMax():    def __init__(self): pass    def _softmax(self,x): x = x.T x = x - np.max(x, axis=0) y = np.exp(x) / np.sum(np.exp(x), axis=0) return y.T def forward(self,input): return self._softmax(input) def backward(self, input, grad_output): out = self.forward(input) ret = [] for i in range(grad_output.shape[0]): softmax_grad = np.diag(out[i]) - np.outer(out[i], out[i]) ret.append(np.dot(softmax_grad, grad_output[i].T)) ret = np.array(ret) return ret
