前言

相关说明：

开发板：CT117E-M4(STM32G431RB 蓝桥杯嵌入式比赛板)
开发环境： CubeMX+Keil5
第六届到第十二届省赛题中，高亮显示考察了四次，分别是第六、七、九、十届，第十一届和第十二届没有考察，今年考察几率仍然较大。

说明：

一、LCD上的坐标

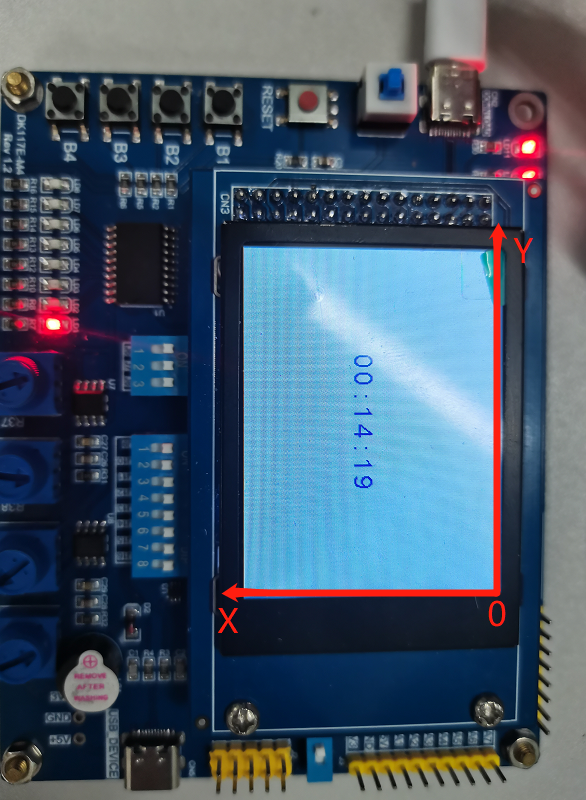

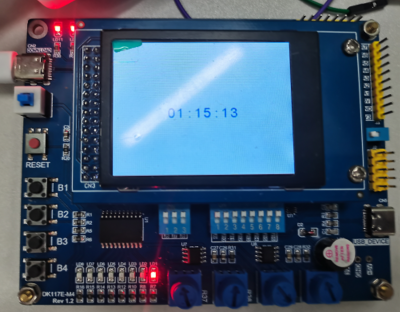

如何看这块LCD的坐标？将单片机顺时针旋转90°即可，如下图所示，右下角为原点，Y轴正方向为上，X轴正方向为左。

这个坐标是怎么确定的？

(有点啰嗦，不关心可以直接跳过这一部分……)

X轴

我是从代码分析的，如高亮显示的这行代码，实现的功能是在第0行显示空格字符串。

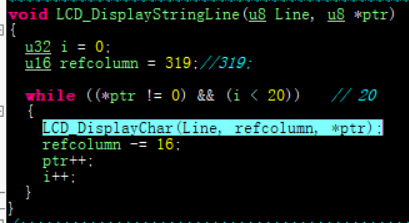

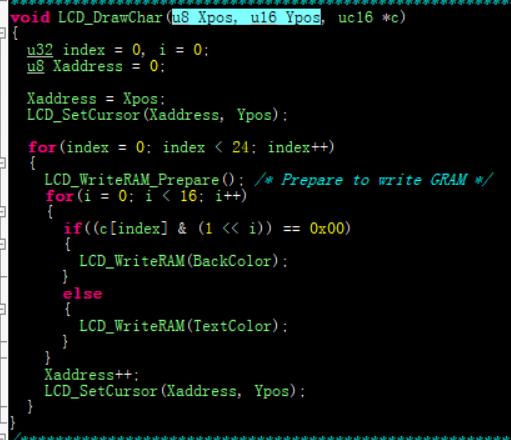

点F12进函数内部看一下，注意高亮显示的代码，继续F12。

继续F12。
到这里可以看到上图传递过来的第一个参数是Line(行)，到下面就成了Xpos(X轴坐标)，这就说明行改变时X坐标也改变，X坐标控制行显示。

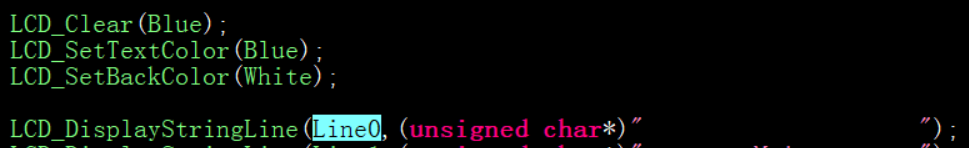

X轴正方向是如何确定的呢，在函数调用时我们有用到Line0~Line9。

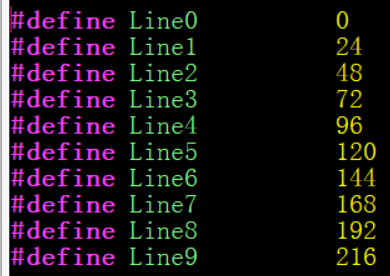

鼠标点到Line0，F12一下。可以看到从Line0到Line9，值是依次增大24的，这就说明X轴坐标正方向是向左的，且一个字符的高度为24。

Y轴

还是这行代码，F12进去。

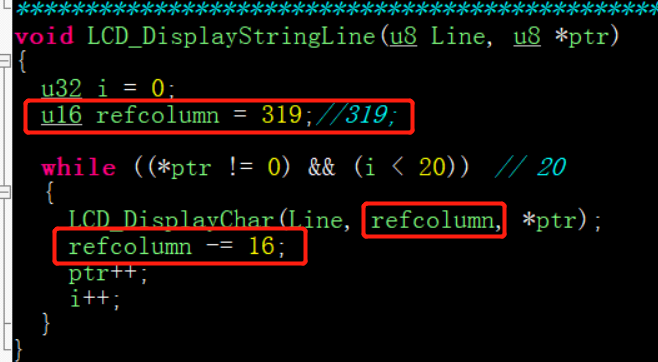

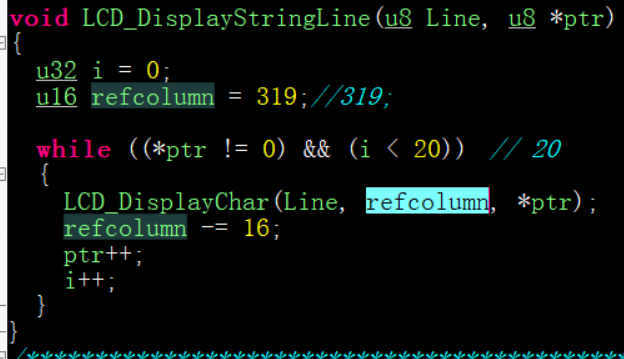

这里面有个变量refcolumn，根据上面几张图片可以知道这个变量作为参数传递，到最后会成为Ypos(Y轴坐标)。ptr是字符串指针，每次循环ptr都会自增1(指向下一个字符)，所以行显示函数内部其实就是一个一个字符从左到右显示出来(LCD面向自己)，并且可以确定Y坐标控制列显示。

Y轴正方向是如何确定的呢，看refcolumn值的变化，从左到右显示时，refcolumn每次自减16，所以可以得出Y轴正方向是向上的，并且每个字符宽度为16。

二、高亮显示类型

(下文中的纵向横向均为LCD面向自己的情况)

高亮显示的类型主要有两种：
1.横向选择高亮(数据在同一行，如时间)
2.纵向选择高亮(数据在不同行)

这两种高亮显示都是根据坐标来操作的，纵向选择高亮则改变X坐标，横向选择高亮则改变Y坐标，注意每个字符高度为24，宽度为16，从上到下X坐标递增(Line0~Line9)，从左到右Y坐标递减(320 ~ 0)。

三、部分真题要求解析

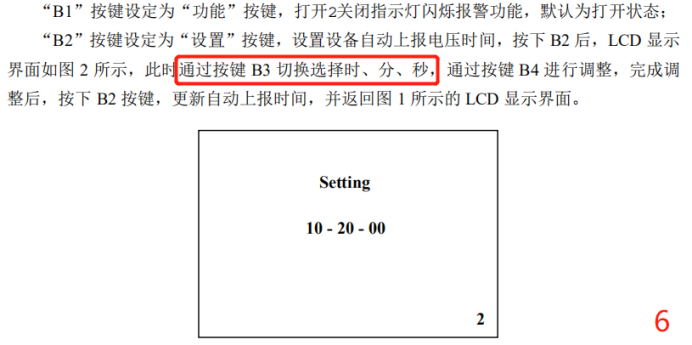

其中第六届和第九届考的是横向选择高亮。

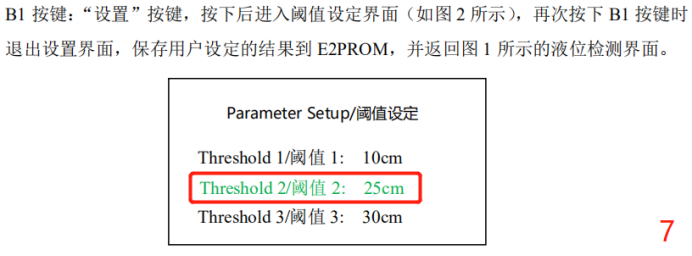

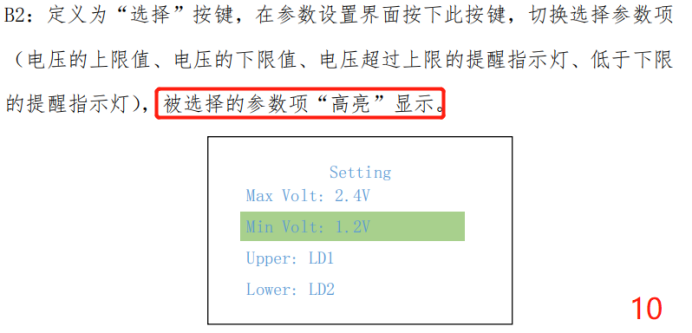

第七届和第十届考的是纵向选择高亮。

四、如何高亮显示选中数据

从上面几张图可以看出，数据切换选中都是由按键控制的，所以首先会有一个按键扫描的函数检测按键按下，检测到按键按下后修改当前坐标值(纵向：更改X坐标；横向：更改Y坐标)，再根据当前坐标值对选中数据高亮(选中高亮)，上一数据恢复即可(恢复显示)，选中高亮和恢复显示都是LCD更新操作。

其中LCD更新显示可以分为四个步骤：

假如原来的颜色配置为白底蓝字。

LCD_SetBackColor(White);//原色为白底蓝字LCD_SetTextColor(Blue);

1.修改颜色
即修改LCD接下来显示内容的背景色和字体色，这里高亮的颜色只是进行了颜色反转，从白底蓝字变为蓝底白字。

/* 颜色高亮 */LCD_SetBackColor(Blue);//颜色翻转(高亮)LCD_SetTextColor(White);

2.重新显示选中数据
修改了颜色之后重新显示选中数据即可实现选中高亮。

3.恢复颜色
恢复颜色就是将LCD显示颜色更改回原本的背景色和字体色。

/* 颜色恢复 */LCD_SetBackColor(White);//原色为白底蓝字LCD_SetTextColor(Blue);

4.重新显示上一数据
选中数据改变后，上一数据要恢复颜色。
特殊情况：纵向选择高亮时，第一行高亮显示后，要恢复显示是最后一行；横向选择高亮时，第一个数据高亮显示后，要恢复显示是最后一个数据。

五、代码分析

综合上述四点，再具体从代码分析一下，如纵向选中高亮代码(第七届)：

const uint8_t line_step=24*2;  //数据间的间隔为两行，line_now加line_step即为下一数据对应的坐标const uint8_t line_beg=Line4;  //起始行为第四行const uint8_t line_end=Line8;  //末尾行为第八行uint8_t line_now=line_beg;   //当前行对应坐标void Line_change()//LCD更新显示{char str1[30];//用于存储当前行显示数据char str2[30];//用于存储上一行显示数据switch(line_now)//用switch判断当前是哪一行数据{case line_beg+0*line_step: //当前行坐标(X坐标)为第一数据坐标sprintf(str1,"  Threshold 1:%dcm  ",Threshold_1);//当前行sprintf(str2,"  Threshold 3:%dcm  ",Threshold_3);//上一行break;case line_beg+1*line_step: //当前行坐标为第二数据坐标sprintf(str1,"  Threshold 2:%dcm  ",Threshold_2);sprintf(str2,"  Threshold 1:%dcm  ",Threshold_1);break;case line_beg+2*line_step: //当前行坐标为第三数据坐标sprintf(str1,"  Threshold 3:%dcm  ",Threshold_3);sprintf(str2,"  Threshold 2:%dcm  ",Threshold_2);break;}/*高亮显示*/LCD_SetBackColor(White);//颜色反转LCD_SetTextColor(Black);LCD_DisplayStringLine(line_now,(unsigned char*)str1);//当前行高亮/*恢复显示*/LCD_SetBackColor(Black);//颜色换回来LCD_SetTextColor(White);if(line_now==line_beg)//第一行的上一行为最后一行LCD_DisplayStringLine(line_end,(unsigned char*)str2);//上一行恢复elseLCD_DisplayStringLine(line_now-line_step,(unsigned char*)str2);}

横向选中高亮代码(第六届)：
横向选中高亮要用到LCD_DisplayChar函数(只更新一行中的某几列显示)，调用该函数后就会在传递进去的坐标上显示相应的字符。注意函数第一个参数为X坐标(行号)，第二个参数为Y坐标，第三个参数为要显示字符的ASCII码，所以要显示数字的话就得在数字的基础上+48，即为该数字对应的ASCII码。

const uint16_t Ypos_end=8*16;//初始Y坐标 对应时间第一位数据const uint16_t Ypos_beg=14*16;//末尾Y坐标 对应时间最后一位数据const uint8_t Ypos_step=16;//每个字符间Y坐标差值uint16_t Ypos_now=14*16;//当前Y坐标 初始为第一位数据const uint8_t hour=Ypos_beg-0*Ypos_step;//小时十位对应Y坐标 数据间间隔三个单位长度 如10:20:00 数字1和数字2的Y坐标差值为16*3const uint8_t min=Ypos_beg-3*Ypos_step;//分钟十位对应Y坐标 注意是减const uint8_t sec=Ypos_beg-6*Ypos_step;//秒十位对应Y坐标void Sel_change(uint16_t Ypos)//切换选择 参数为当前Y坐标{char dex1;//当前数据在数组中的下标 小时--0  分钟--1  秒--2char dex2;//上一数据在数组中的下标switch(Ypos)//用switch判断当前Y坐标值{case hour://当前Y坐标值为小时对应的Y坐标值dex1=0; //当前数据下标为0 下同dex2=2;//上一数据下标为2break;case min://当前Y坐标值为分钟对应的Y坐标值dex1=1; dex2=0;break;case sec://当前Y坐标值为秒对应的Y坐标值dex1=2; dex2=1;break;}/*选中高亮*/LCD_SetBackColor(Blue);//颜色反转LCD_SetTextColor(White);LCD_DisplayChar(Line6,Ypos-0*Ypos_step,T[dex1]/10+48);//这里要注意函数第一个参数为X坐标(行号)，第二个参数为Y坐标，第三个参数为要显示字符的ASCII码，所以要显示数字的话就得在数字的基础上+48，即为该数字对应的ASCII码LCD_DisplayChar(Line6,Ypos-1*Ypos_step,T[dex1]%10+48);//T[dex1]存储的是小时的数据，T[dex1]/10就是小时的十位，T[dex1]%10就是小时的个位，再将两个数字显示在相邻的列，下同。/*恢复显示*/LCD_SetBackColor(White);//颜色改回来LCD_SetTextColor(Blue);if(Ypos==Ypos_beg)//如果当前为小时 则上一个数据为秒{LCD_DisplayChar(Line6,Ypos-6*Ypos_step,T[dex2]/10+48);LCD_DisplayChar(Line6,Ypos-7*Ypos_step,T[dex2]%10+48);}else{LCD_DisplayChar(Line6,Ypos+3*Ypos_step,T[dex2]/10+48);LCD_DisplayChar(Line6,Ypos+2*Ypos_step,T[dex2]%10+48);}}
