SpringMVC执行流程

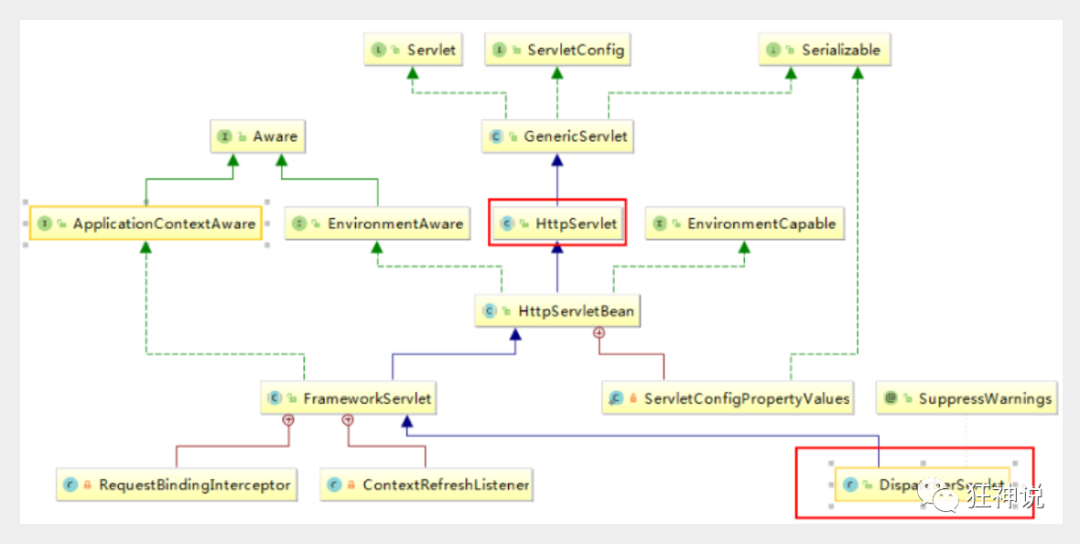

Spring MVC框架像许多其他MVC框架一样, 以请求为驱动 , 围绕一个中心Servlet分派请求及提供其他功能，DispatcherServlet是一个实际的Servlet (它继承自HttpServlet 基类)。

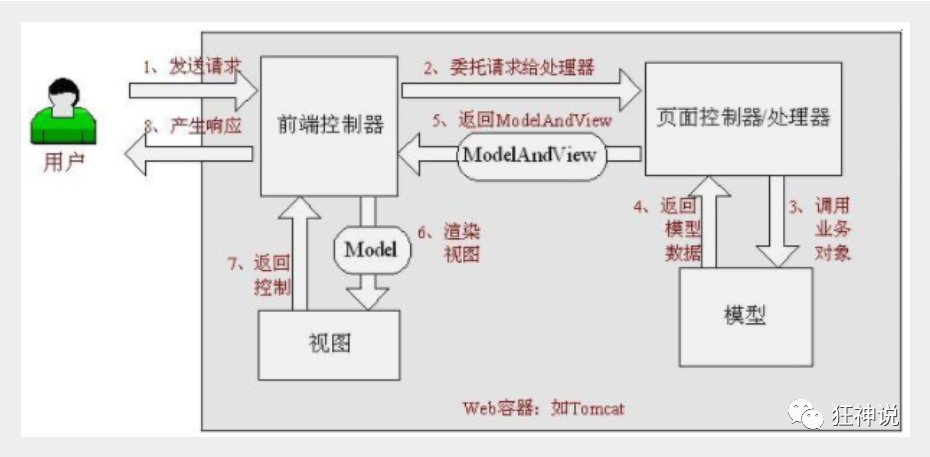

SpringMVC的原理如下图所示：

当发起请求时被前置的控制器拦截到请求，根据请求参数生成代理请求，找到请求对应的实际控制器，控制器处理请求，创建数据模型，访问数据库，将模型响应给中心控制器，控制器使用模型与视图渲染视图结果，将结果返回给中心控制器，再将结果返回给请求者。

2.3、SpringMVC执行原理

                【实线部分框架帮忙处理】  【虚线部分程序员】

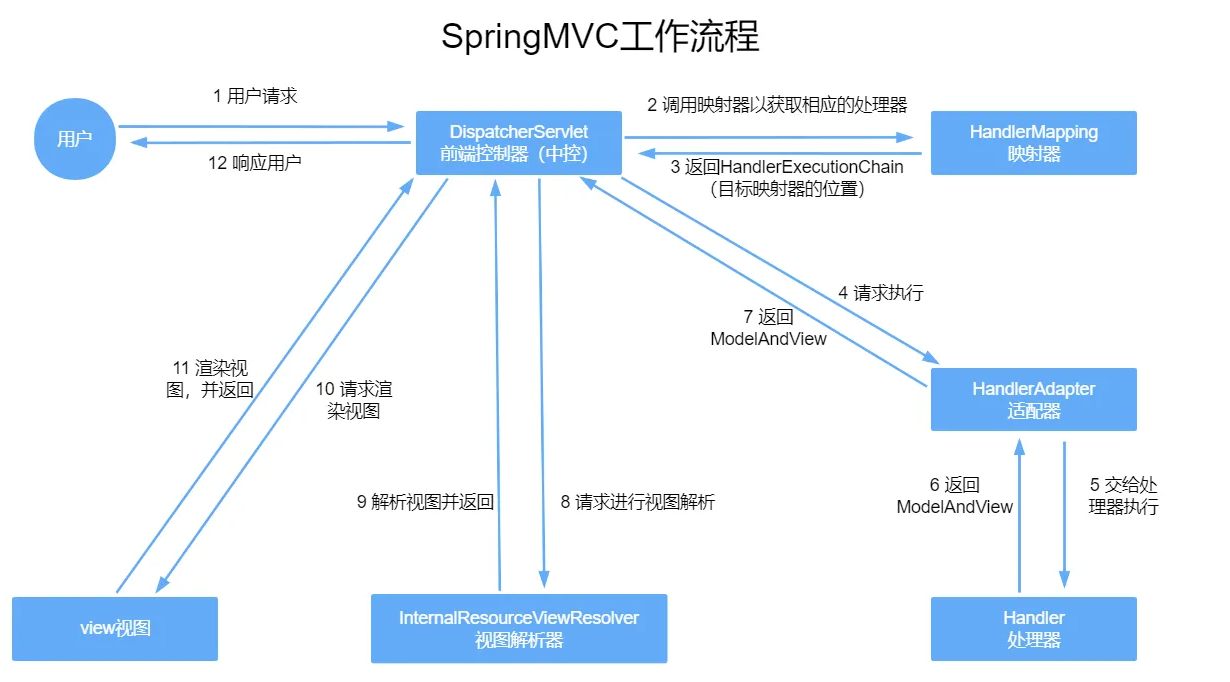

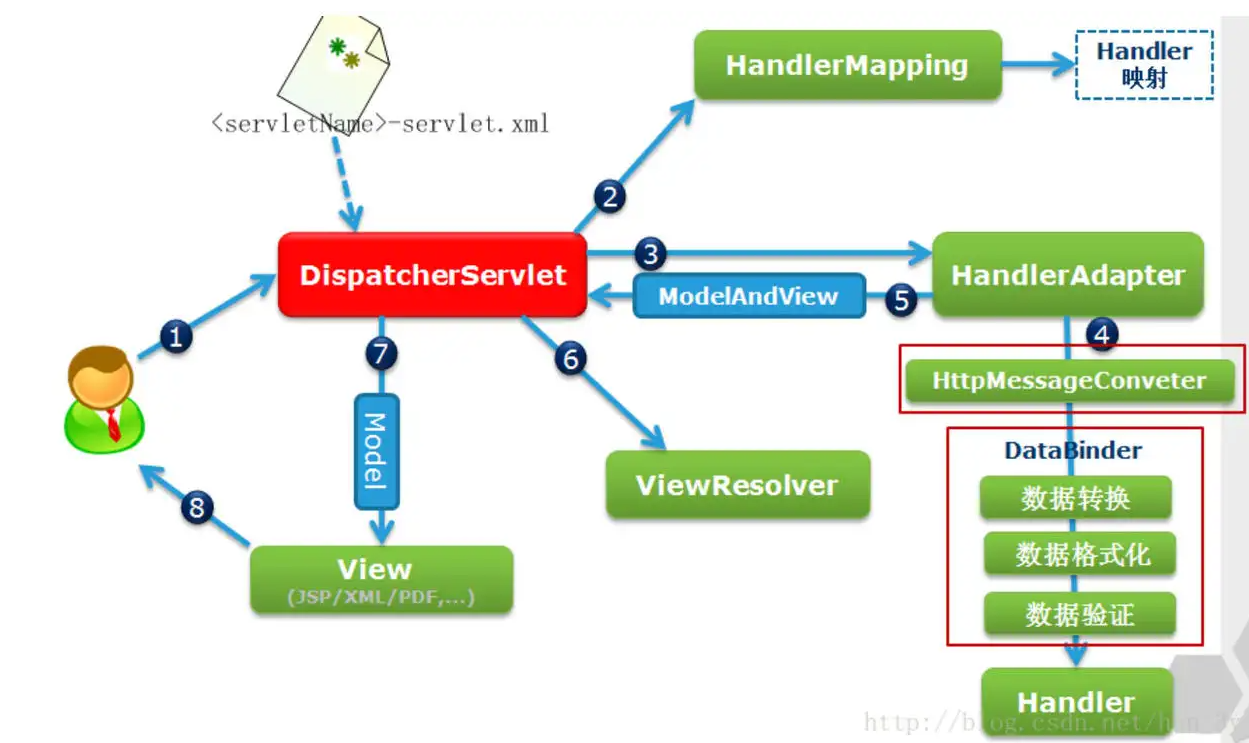

图为SpringMVC的一个较完整的流程图，实线表示SpringMVC框架提供的技术，不需要开发者实现，虚线表示需要开发者实现。

简要分析执行流程

1. DispatcherServlet表示前置控制器，是整个SpringMVC的控制中心。用户发出请求，DispatcherServlet接收请求并拦截请求。

   我们假设请求的url为 : http://localhost:8080/SpringMVC/hello

   如上url拆分成三部分：

   http://localhost:8080服务器域名

   SpringMVC部署在服务器上的web站点

   hello表示控制器

   通过分析，如上url表示为：请求位于服务器localhost:8080上的SpringMVC站点的hello控制器。

2. HandlerMapping为处理器映射。DispatcherServlet调用HandlerMapping,HandlerMapping根据请求url查找Handler。

3. HandlerExecution表示具体的Handler,其主要作用是根据url查找控制器，如上url被查找控制器为：hello。

4. HandlerExecution将解析后的信息传递给DispatcherServlet,如解析控制器映射等。

5. HandlerAdapter表示处理器适配器，其按照特定的规则去执行Handler。

6. Handler让具体的Controller执行。

7. Controller将具体的执行信息返回给HandlerAdapter,如ModelAndView。

8. HandlerAdapter将视图逻辑名或模型传递给DispatcherServlet。

9. DispatcherServlet调用视图解析器(ViewResolver)来解析HandlerAdapter传递的逻辑视图名。

10. 视图解析器将解析的逻辑视图名传给DispatcherServlet。

11. DispatcherServlet根据视图解析器解析的视图结果，调用具体的视图。

12. 最终视图呈现给用户。
