HCL_路由器_三层交换
一、实验环境
- win7操作系统
- HCL v2.1.2

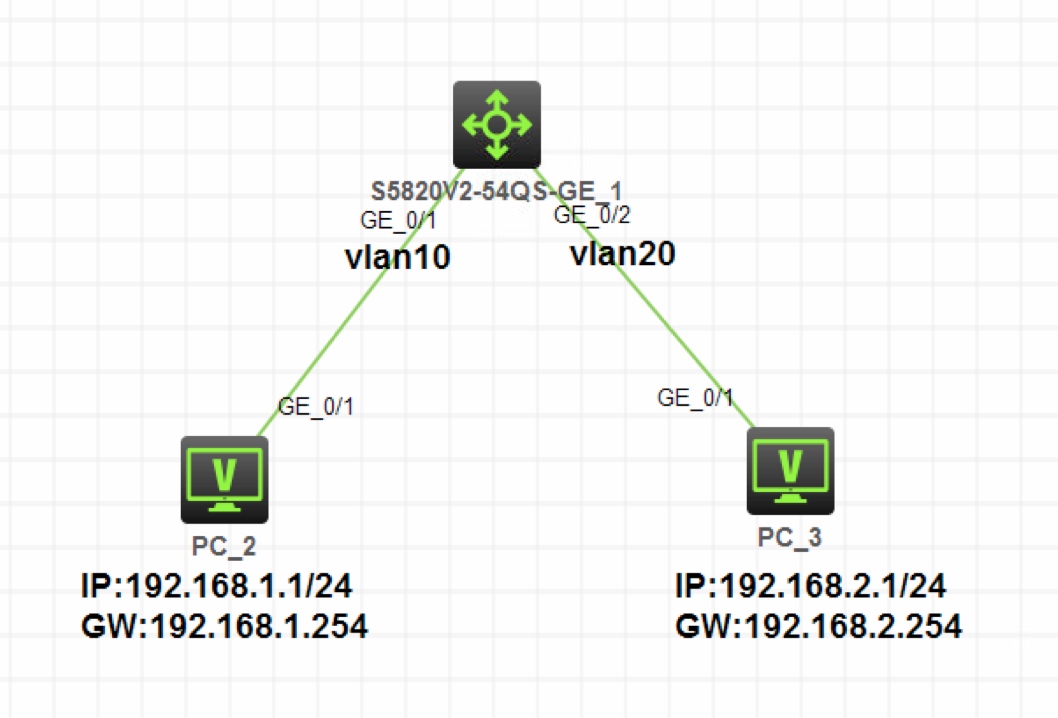

二、拓扑结构
三、模拟环境
当一个公司部门较多，各部门网络需分段管理，还有企业的网络，监控，无线等系统需要综合管理时，具备一定路由功能的三层交换机就是必然的选择。
四、介绍
它最重要目的是加快大型局域网内部的数据交换，所具有的路由功能也是为这目的服务的，能够做到一次路由，多次转发。
对于数据包转发等规律性的过程由硬件高速实现，而像路由信息更新、路由表维护、路由计算、路由确定等功能，由软件实现。
三层交换技术就是二层交换技术+三层转发技术；且在网络结构中都是作为核心交换机使用。
五、PC配置
略
按照拓扑图配置。
六、路由器配置

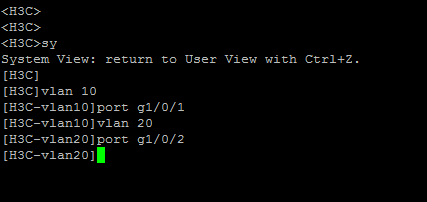

1、基于端口划分vlan
vlan 10port G1/0/1vlan 20prot G1/0/2

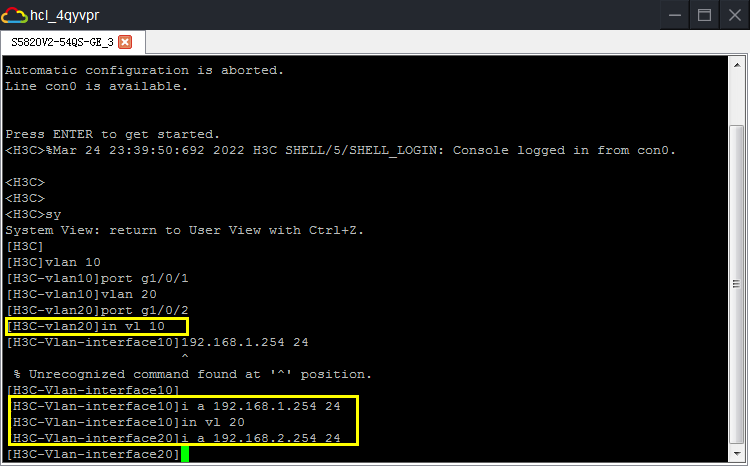

2、开启 Vlanif 接口
在三层交换机上实现 Vlan 间的路由互通，只需要对每个 Vlan 开启 Vlanif 三层接口，并配置对应网段的网关地址就可以了。
interface Vlan-interface 10ip address 192.168.1.254 24#配置vlan10的网关interface Vlan-interface 20ip address 192.168.2.254 24#配置vlan20的网关
七、登陆测试
PC2 ping PC3
