Contiki-NG概述

Contiki-NG是物联网中资源受限设备的操作系统。 Contiki-NG包含符合 RFC 的低功耗 IPv6 通信堆栈，可实现 Internet 连接。
据官方描述，Contiki-NG代码占用量约为 100 kB，内存使用量可配置为低至 10 kB。个人认为这应该是系统基本无裁剪的情况下的资源占用。
Contiki-NG除了自带低功耗IPv6协议栈（6LoWPAN）之外，其本身也是一个优秀的事件驱动系统。对于事件驱动系统，除了Contiki-NG之外，笔者只接触过TI的Zigbee协议栈。Zigbee协议栈基于OSAL系统，整个系统分为很多层次（应用层、应用支持子层、网络层、MAC层、物理层等），每个层次分别轮询各个层次的事件，底层的事件比上层的优先级高，当有事件到来时，则触发事件处理函数的运行。这样的处理机制是不是很像平时单片机裸机情况下跑的轮询程序？在while(1)循环中判断某个事件标志位是否置1，置1则运行相对应的事件处理。
Contiki-NG也是同样的事件驱动机制，但它将事件驱动机制抽象成了线程处理模型，这也是笔者对此感兴趣的一个比较大的原因。具体是什么意思呢？我们来看一段Contiki-NG的例程，如下：

PROCESS(hello_world_process, "Hello world process");AUTOSTART_PROCESSES(&hello_world_process);/*---------------------------------------------------------------------------*/PROCESS_THREAD(hello_world_process, ev, data){  static struct etimer timer;  PROCESS_BEGIN();  /* Setup a periodic timer that expires after 10 seconds. */  etimer_set(&timer, CLOCK_SECOND * 100);  while(1) {    printf("Hello, world\n");    /* Wait for the periodic timer to expire and then restart the timer. */    PROCESS_WAIT_EVENT_UNTIL(etimer_expired(&timer));    etimer_reset(&timer);  }  PROCESS_END();}

看了以上代码，如果你不了解Contiki-NG，是否会觉得这是一个实时系统？笔者稍微解释一下这段代码的意思：

1. PROCESS和AUTOSTART_PROCESSES这两个宏定义了一个helloworld任务；
2. PROCESS_THREAD宏函数的执行内容即是任务的执行内容；
3. 在Contiki-NG中，每个PROCESS的开始都需要有PROCESS_BEGIN，结束位置要有对应的PROCESS_END，并且Contiki-NG是不可抢占的系统，所以每个PROCESS在执行事件处理后必须主动交出CPU的使用权，也就是代码中PROCESS_WAIT_EVENT_UNTIL的作用。

事实上，Contiki-NG在初始化完毕之后，就进入主循环while(1)中，在循环中不断地检测是否有事件发生，并把事件分发到具体的PROCESS，假设有事件触发了上面的hello_world_process会怎样呢？CPU就会开始运行hello_world_process中的while(1),那问题来了，CPU如何退出hello_world_process的执行，然后把使用权交给事件调度器呢？下一次又有事件发送给hello_world_process时，hello_world_process又是怎么实现继续之前的执行呢（而不是重新开始执行）？
答案就在PROCESS_BEGIN、PROCESS_END、PROCESS_WAIT_EVENT_UNTIL这些宏的实现里面，本篇就不对这些原理进行叙述。

Contiki-NG移植

移植说明

本文的Contiki-NG移植是在https://github.com/contiki-ng/contiki-ng.git 下载的源码中添加GD32F310平台。一个系统的适配不是一蹴而就的，需要对gpio、usart、timer、watchdog等等一一进行适配，甚至后期可能还需要做一些代码的优化。本文在发布的时候呢，只适配了跑“Helloworld”例程所需的基本组件和驱动，另外，GD32F310本身只有8k的ram，没有集成RF，因此暂时将系统的射频和网络协议栈部分裁剪掉。
Contiki-NG工程默认是用Makefile管理工程的，初期为了避免Makefile引入的其他问题，先在Keil中移植GD32F310平台。

移植关键步骤

建立Keil工程

建立工程文件夹，将对应的C文件分类存放，笔者建立的目录如下：

• app：存放应用逻辑程序
• cmsis：存放arm内核提供给芯片厂商的接口文件及具体实现
• cpu：Contiki-NG存放芯片相关源码的目录
• os：Contiki-NG存放系统源码的目录
• platform：Contiki-NG存放平台相关源码的目录
• stdlib：GD32F310的标准库
• output：编译输出文件目录

前期的目的是为了跑通整个系统，一些不必要的驱动可以先不需要加入工程，甚至可以注释掉一些外设的运行，比如看门狗、按键等。不必要的驱动代表去掉也不会影响系统功能性运行。怎么确定是不必要的驱动呢？这可以从系统认知、官网的文档说明、Makefile等去确定。

适配基础组件

在Contiki-NG中，PROCESS的轮询调度器在主循环中运行，不需要定时器的参与。但是很多PROCESS都会用到一个event timer，也就是etimer。一般情况下，一个PROCESS不是在等待事件到来，就是在执行事件。没有事件，就不会有PROCESS的运行。如果PROCESS在没有事件的情况下也需要周期性地执行，该如何做呢？我们可以定义一个etimer，etimer可以通过我们设置的参数定时发出事件，达到定时触发PROCESS运行的效果。
因此，我们首先适配etimer，etimer的底层实现是一个定时器，并且还有很多其他的timer实现与etimer是同一个底层实现。根据其他平台的适配情况，我们选择所以systick作为etimer的底层实现。相关代码如下：

voidSysTick_Handler(void){  count++;  if(etimer_pending()) {    etimer_request_poll();  }  if(--second_countdown == 0) {    current_seconds++;    second_countdown = CLOCK_SECOND;  }}voidclock_init(void){    /* setup systick timer for 1000Hz interrupts */    if(SysTick_Config(SystemCoreClock / 1000U)) { /* capture error */ while(1) { }    }    /* configure the systick handler priority */    NVIC_SetPriority(SysTick_IRQn, 0x00U);}

无论哪个程序，log的输出对于调试都是很有帮助的。因此，我们第二个适配的组件就是log输出。相关代码如下：

intdbg_putchar(int c){#if DBG_CONF_SLIP_MUX  static char debug_frame = 0;  if(!debug_frame) {    write_byte(SLIP_END);    write_byte('\r');    debug_frame = 1;  }#endif  write_byte(c);  if(c == '\n') {#if DBG_CONF_SLIP_MUX    write_byte(SLIP_END);    debug_frame = 0;#endif    flush();  }  return c;}/*---------------------------------------------------------------------------*/unsigned intdbg_send_bytes(const unsigned char *s, unsigned int len){  unsigned int i = 0;  while(s && *s != 0) {    if(i >= len) {      break;    }    putchar(*s++);    i++;  }  return i;}

在串口的适配上，其实有个坑花了较多时间。在Contiki-NG的原本的printf实现上，是直接在源文件中定义了一个printf的具体实现来实现重定向，笔者发现这种方法在Keil中无法实现，Keil会使用C库中的printf实现，并移除重定向的printf实现。（而在gcc平台，是可以直接重定向printf的。）Keil重定向printf有几种实现方式，因此最后直接使用了GD32F310 Demo中的重定向实现。

提供栈底和栈顶地址

Contiki-NG在初始化会有检测栈的操作（目前没了解这一步去掉是否有影响），因此，需要提供栈地址变量_stack和_stack_origin。
在Keil中，提供栈地址变量的方法，笔者认为有2种：

1. 在启动文件中分配栈空间的时候加标号，并导出符号；
2. 在分散加载文件中将栈的运行地址单独放置，这样Keil就可以导出相应的$$符号变量来代表栈起始和结束位置。

笔者使用第一种方法，相关代码如下：

Stack_Size      EQU     0x00000400  AREA    STACK, NOINIT, READWRITE, ALIGN=3_stackStack_MemSPACE   Stack_Size__initial_sp_stack_originEXPORT  _stackEXPORT  _stack_origin

通过编译生成的map文件可查到以下信息：

    _stack0x20000960   Data    0  startup_gd32f3x0.o(STACK)    __initial_sp 0x20000d60   Data    0  startup_gd32f3x0.o(STACK)    _stack_origin0x20000d60   Data    0  startup_gd32f3x0.o(STACK)

_stack和_stack_origin的地址都是在0x20000000（RAM空间地址），且差值刚好是0x400，因此应该是获取到了正确的地址（有兴趣还可以通过读取内存来确认）。

其它

由于没用到网络协议栈，因此需添加部分宏定义取消协议栈的运行，如下：

ROUTING_CONF_NULLROUTING=1, NETSTACK_CONF_WITH_NULLNET=1, MAC_CONF_WITH_NULLMAC=1

Contiki-NG运行效果

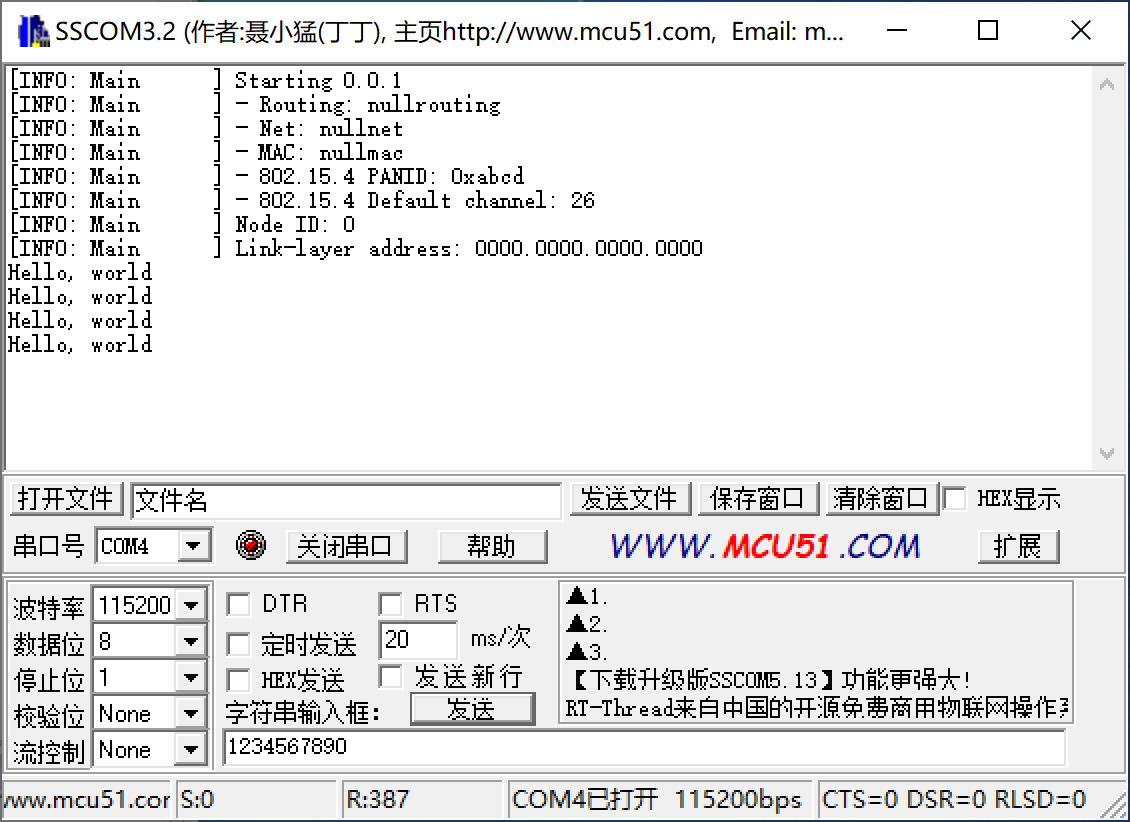

为了验证系统是否已经运行，笔者选择Helloworld例程进行验证，效果如下：

最后，我们再来看下系统的内存和flash占用情况，如下：

==============================================================================    Total RO  Size (Code + RO Data)   9236 (   9.02kB)    Total RW  Size (RW Data + ZI Data)3424 (   3.34kB)    Total ROM Size (Code + RO Data + RW Data)9388 (   9.17kB)==============================================================================

对本项目有兴趣的伙伴可以通过百度网盘下载相关源码：
链接：https://pan.baidu.com/s/1-e85NmI56b8Ama7a3IX6XA?pwd=1234
提取码：1234~~~~
