【GD32F103开发板试用】MultiButton事件驱动型按键驱动移植测试(轻量级任务处理机制)
首发极术社区。如对兆易创新GD32F310 MCU感兴趣,欢迎添加微信 aijishu2020 加入GD32技术讨论群。
前言

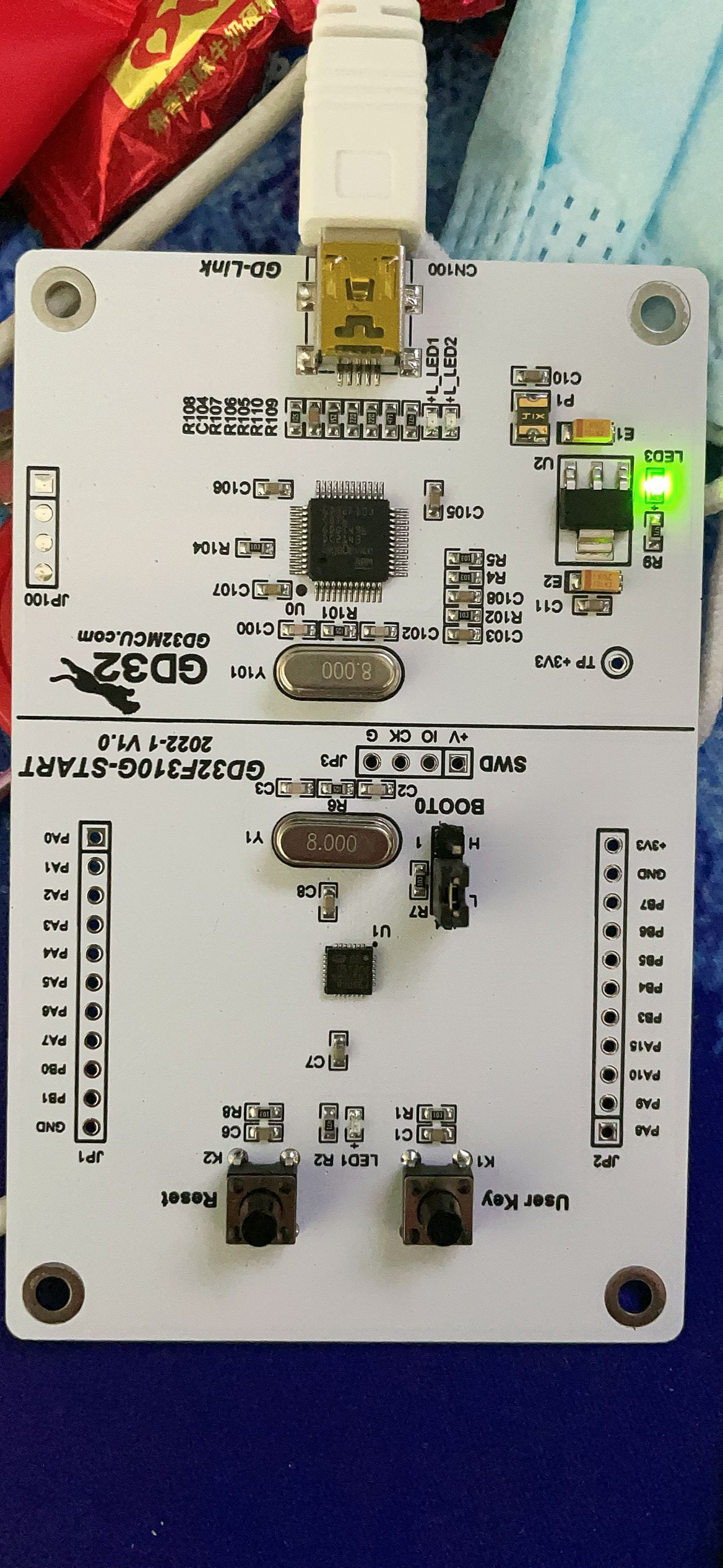

刚收到开发板,发现社区朋友收到的开发板是GD32F310K,也就是封装为QFN32,但是我自己收到的是QFN28,芯片面积约为上面的1/4(QAQ),它长这样
,在参考demo时需要注意两者开发板IO口有些许差异,参考工程需要参考:GD32330G_START_Demo_Suites
文件夹中的project文件夹。
本次测试依赖前方网友测试:https://aijishu.com/a/1060000000315966
GD32F3作为一个小而美的MCU,小容量的RAM,确实不适合跑系统或者过于冗余性的东西,作为一个协处理器,用作常用外设控制,当为其用武之地。
MultiButton
MultiButton 是一个小巧简单易用的事件驱动型按键驱动模块,可无限量扩展按键,按键事件的回调异步处理方式可以简化你的程序结构,去除冗余的按键处理硬编码,让你的按键业务逻辑更清晰。(搬运自github)
开源链接:https://github.com/0x1abin/MultiButton
移植过程
-

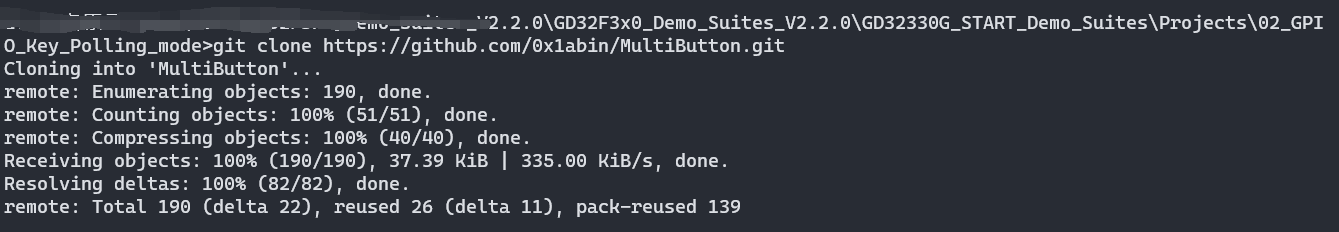

下载gitbub仓库,在当前工程中clone仓库代码:
-

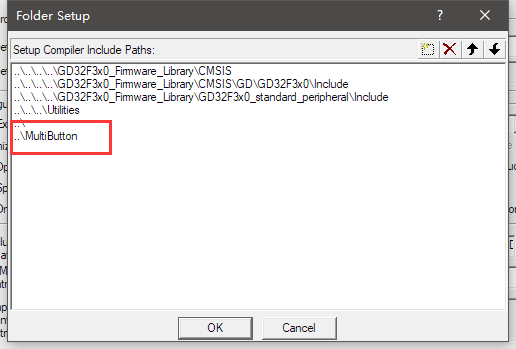

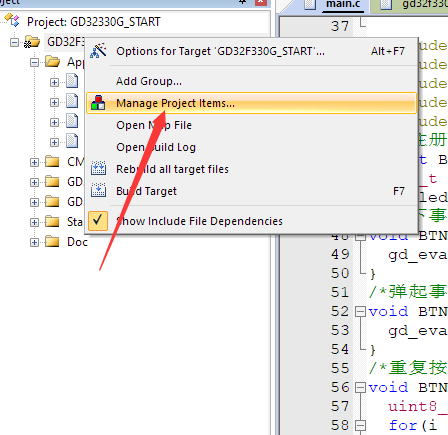

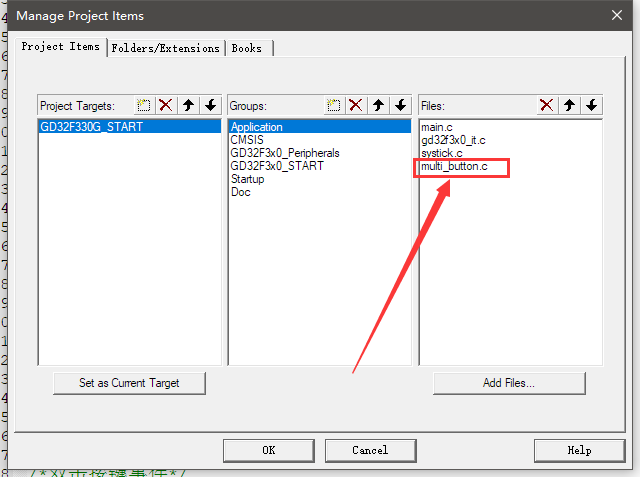

添加进工程,并包含头文件
- 添加定时器中断,将定时器中断改为5ms中断一次。
参考,测试代码。
void gd_timer0_config(uint32_t arr,uint16_t prescaler){ timer_parameter_struct timer0initpara; /* enable the timer0 clock */ rcu_periph_clock_enable(RCU_TIMER1);//挂在AHB=72MHz上面 /* 初始化timer0 定时器参数,设置自动重装载值,分频系数,计数方式 */ timer0initpara.clockdivision=TIMER_CKDIV_DIV1;//分频因子 timer0initpara.alignedmode=TIMER_COUNTER_EDGE;//边沿对齐 timer0initpara.counterdirection=TIMER_COUNTER_UP;//向上计数 timer0initpara.period=arr;//自动重新加载值 timer0initpara.prescaler=prescaler;//预分频值 if=1时就是72Mhz else=72/(prescaler/2) //timer0initpara.repetitioncounter=;//重复计数器值 timer_init(TIMER1,&timer0initpara); //允许更新中断 timer_interrupt_enable(TIMER1,TIMER_INT_UP); //TIMER0中断优先级设置 nvic_irq_enable(TIMER1_IRQn,1,1);//抢占优先级,响应优先级 //使能TIME0 timer_enable(TIMER1);}/*中断初始化*/gd_timer0_config(5000-1,144-1);//72MHz/(144/2)=1us 1us*1000=1ms 1us*5000=5ms/*中断回调函数*/void TIMER1_IRQHandler(void){ if(SET==timer_interrupt_flag_get(TIMER1,TIMER_INT_UP)) { //gd_eval_led_toggle(LED1);button_ticks(); } timer_interrupt_flag_clear(TIMER1,TIMER_INT_UP);}
- main函数初始化
/*注册一个按键对象*/button_init(&btn1, gd_eval_key_state_get, SET, bt1_id);/*注册按键事件*/button_attach(&btn1, PRESS_DOWN,BTN1_PRESS_DOWN_Handler);button_attach(&btn1, PRESS_UP, BTN1_PRESS_UP_Handler);button_attach(&btn1, PRESS_REPEAT, BTN1_PRESS_REPEAT_Handler);button_attach(&btn1, SINGLE_CLICK, BTN1_SINGLE_Click_Handler);button_attach(&btn1, DOUBLE_CLICK, BTN1_DOUBLE_Click_Handler);button_attach(&btn1, LONG_PRESS_START, BTN1_LONG_PRESS_START_Handler);button_attach(&btn1, LONG_PRESS_HOLD, BTN1_LONG_PRESS_HOLD_Handler);button_start(&btn1);
- 添加相关回调
/*按下事件*/void BTN1_PRESS_DOWN_Handler(void *btn){gd_eval_led_on(LED1);}/*弹起事件*/void BTN1_PRESS_UP_Handler(void *btn){gd_eval_led_off(LED1);}/*重复按下事件 变量repeat计数连击次数*/void BTN1_PRESS_REPEAT_Handler(void *btn){uint8_t i = 0;for(i = 0; i <= btn1.repeat; i++){gd_eval_led_toggle(LED1);delay_1ms(250);gd_eval_led_toggle(LED1);delay_1ms(250);}}/*单击按键事件*/void BTN1_SINGLE_Click_Handler(void *btn){}/*双击按键事件*/void BTN1_DOUBLE_Click_Handler(void *btn){}/*达到长按时间阈值时触发一次*/void BTN1_LONG_PRESS_START_Handler(void *btn){}/*长按期间一直触发*/void BTN1_LONG_PRESS_HOLD_Handler(void *btn){}
结果展示
(视频上传不了~上传个文件,可以直接打开查看噢)
https://www.aliyundrive.com/s/7WARxzLCKTU
通过事件回调,可以轻松实现按键的按下、松开、连击、长按等事件对应不通过回调~
