单片机---HLK-W801移植Nes模拟器（三）
总目录
《单片机—HLK-W801移植Nes模拟器（一）》
《单片机—HLK-W801移植Nes模拟器（二）》
《单片机—HLK-W801移植Nes模拟器（三）》
本章重点—优化显示
前两章完成之后，测试了一下刷新速率，达到了惊人的3帧每秒
提高主频

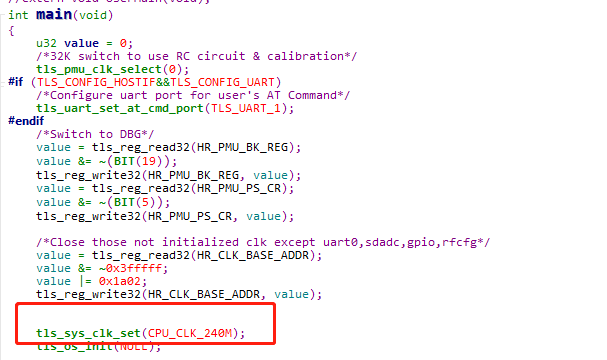

main函数中，有设置时钟分频的位置，尝试修改为最高
修改LCD初始
默认的ILI9341是竖屏，320*240的话，我们写数据，就需要进行截断处理，因为这个模拟器的每行是256个字符。
所以我们进行一下横屏，并且配置一下绘图范围的内存，我们就让它与模拟器提供的行buf一一对应，就避免了很多配置动作，只需要不停的写入就好了。
ILI9341_WR_REG(0x36); //set the model of scanningILI9341_WR_DATA8((1<<5)|(0<<6)|(1<<7)|(1<<3)); //左横屏//ILI9341_WR_DATA8((1<<5)|(1<<6));右横屏幕//ILI9341_WR_DATA8(0x08); 竖屏幕ILI9341_WR_REG(0x2B); //set the page address 横屏幕设置 Y轴到239ILI9341_WR_DATA8(0x00);ILI9341_WR_DATA8(0x00);ILI9341_WR_DATA8(0x00);ILI9341_WR_DATA8(0xDF);ILI9341_WR_REG(0x2A); //set the column address X轴到319 改为255ILI9341_WR_DATA8(0x00);ILI9341_WR_DATA8(0x00);//ILI9341_WR_DATA8(0x01);//ILI9341_WR_DATA8(0x3F);ILI9341_WR_DATA8(0x00);ILI9341_WR_DATA8(0xFF);ILI9341_WR_REG(0x2c);//储存器写这里，我们进行了左横屏，并且配置横纵坐标范围为256*240。
然后我们的写屏函数就可以化为最简单的写SPI
void ILI9341_DrawLine(u16 y,u16* data){tls_spi_write((uint8_t *)data,512);}那么有人会注意到了，前面用的Y轴应该是239，转化为十六进制应该是EF。可为什么是DF，那么就是因为这个游戏的首行地址，并不是从0开始，而一共只有0xEF行，所以为了能最简单的进行画图，不去设置行列地址，那么就直接配置所用的显示位置纵坐标为0xDF。否则，就会出现滚屏的问题。
测试帧率
然后我们配置了一个5秒的定时器，然后我们每画一帧，就记一次数据，5秒看一下绘制了多少帧。
extern unsigned int FrameCount;static void demo_timer_irq2(u8 *arg){printf("%02d fp/5s\n",(FrameCount));FrameCount=0;}void timer_demo(void){u8 timer_id2;struct tls_timer_cfg timer_cfg2;timer_cfg2.unit = TLS_TIMER_UNIT_MS;timer_cfg2.timeout = 5000;timer_cfg2.is_repeat = 1;timer_cfg2.callback = (tls_timer_irq_callback)demo_timer_irq2;timer_cfg2.arg = NULL;timer_id2 = tls_timer_create(&timer_cfg2);tls_timer_start(timer_id2);}绘制图像处计数

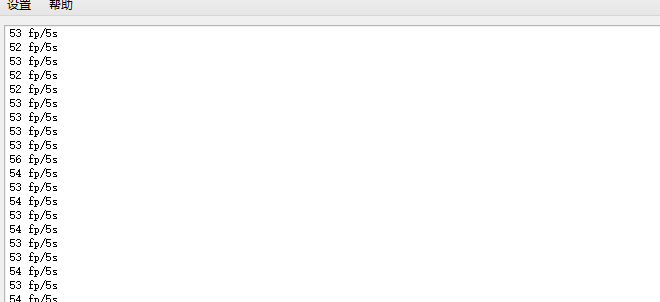

void InfoNES_LoadLine(){if(PPU_Scanline==100){FrameCount++;}ILI9341_DrawLine(PPU_Scanline,WorkLine);}最终测试了一下
10fps左右的水平。
在注释掉绘图操作之后，模拟器计算帧的速度如下
大约是28fps。所以可以看到绘图还是挺耗时的。
SPI的速率是20MHZ。那么每秒最大传输大约20帧。
每帧的计算大约0.035秒，传输大约0.05秒，加起来大约耗时0.085秒，所以每秒大约传输大约11.7帧，再除去其他操作，大约就是11帧/s。
看来还是需要用并口才能实现高的刷新率。
下载地址
《海凌科HLK-W801上面移植nes模拟器》
