3.1、hciconfig

工具介绍：hciconfig，HCI 设备配置工具

命令格式：hciconfig、hciconfig [-a] hciX [command ...]

详细命令如下：

只介绍几种常用命令

• 帮助信息：hciconfig -h

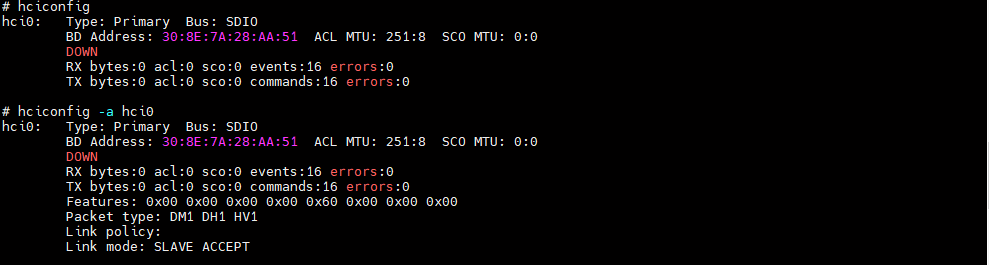

• 查看设备详细信息：hciconfig -a hci0或者hciconfig

• 打开/关闭/重置hci设备：hciconfig hci0 up/down/reset
• 认证打开/关闭：hciconfig hci0 auth/noauth，直接体现在进行蓝牙连接时，是否输入连接PIN密码，用于PIN配对
• 查看/改变蓝牙主从状态：hciconfig hci0 lm 、hciconfig hci0 lm slave
• 查看/设置蓝牙名称：hciconfig hci0 name 、hciconfig hci0 name Donge
• 开启/关闭广播：hciconfig hci0 leadv/ noleadv
• 查看支持的链路层状态：hciconfig hci0 lestates

hciconfig详细介绍参考： https://blog.51cto.com/dongyulong/442289

3.2、hcitool

工具介绍：hcitool，HCI 设备管理工具

命令格式：hcitool [options] [command parameters]

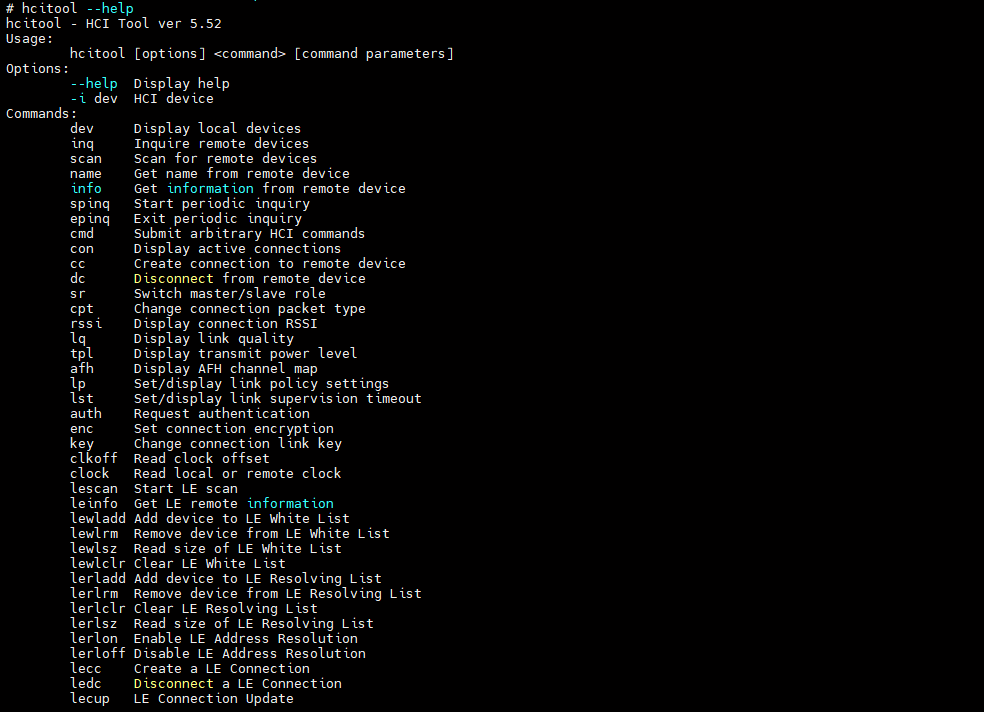

详细命令如下：

只介绍几种常用命令

• 帮助信息：hcitool --help

• 查看HCI设备信息：hcitool dev
• 发现周围蓝牙设备：hcitool -i hci0 inq
• 蓝牙扫描：hcitool -i hci0 inq
• 查看探查到的蓝牙信息：hcitool -i hci0 name 88:A9:B7:E6:F1:8F
• 发送CMD蓝牙命令：hcitool cmd --help

这个命令非常好用，它允许我们不用写代码就可以发送自己想发的任何HCI命令，我们先看下帮助信息

• 创建/删除蓝牙连接： hcitool -i hci0 cc/dc --ptype=dm1,dh3,dh5 01:02:03:04:05:06

• 扫描附近BLE蓝牙设备：hcitool -i hci0 lescan

• 连接/断开BLE设备：hcitool -i hci0 lecc/ledc 12:34:56:C2:9C:C7

参考连接：https://blog.csdn.net/u010764600/article/details/119684001

3.3、hcidump

工具介绍：hcidump，HCI sniffer，蓝牙包的分析工具，hcidump读取发送和接受蓝牙设备的原始hci数据，并按照人可以识别的命令、事件、数据格式打印到屏幕上，转储信息还可以保存到一个当地文件中，从而保证转储文件在后续进行解析。

命令格式：hcidump [OPTION...] [filter]

详细命令如下：

只介绍几种常用命令

• 帮助信息：hcidump -h

• 仿真设备选定：hcidump -i hci0
• 导出文件：hcidump -i hci0 -w bt_debug.cfa
• 选定格式：hcidump -i hci0 -X
• 显示时间：hcidump -i hci0 -t
• 常用命令：hcidump -i hci0 -Xt -w bt_debug.cfa &，以Asicc、Hex打印，并且添加时间戳，转存到bt_debug.cfa文件中

该命令，可以将HCI传输的数据包记录到文件内，通过Windows的ViewCfa应用可以详细查看每个包的数据，如下：

3.4、hciattach

工具介绍：hciattach，该工具通过UART HCI将串行设备连接到BlueZ协议栈，作为HCI传数接口。

命令格式：hciattach [-n] [-p] [-t timeout] tty type| id speed flow bdaddr

详细命令如下：

只介绍几种常用命令

• 帮助信息：hciattach

• -n：不脱离控制终端

• -p：当脱离控制终端时，打印PID信息

• -t：设置超时时间

• tty：指定绑定的串口设备，/dev可以省略掉

• type|id：蓝牙设备的类型或id，例如vendor或者设备指定的标识

• any：不指定HCI_UART 接口

• ericsson：爱立信基础模块

• -s：speed串口波特率设置

• flow：表示硬件流控制；noflow：表示不进行流控制

• bdaddr：蓝牙设备地址，如果指定了该参数，则地址将用于初始化设备。否则，将使用默认地址。

使用案例：rtk_hciattach -n -s 115200 ttyS0 rtk_h5 &

3.5、btmon

工具介绍：btmon，该工具用于监控蓝牙数据

命令格式：btmon，该工具用于监控蓝牙数据`

详细命令如下：

只介绍几种常用命令

• 帮助信息：btmon -h

• -w：将数据写入文件xxx.log中，该文件最好为未存在的文件，否则可能会有问题

• -T：显示时间和日期

• -s：开始监控的socket

• -r：-w写入的文件，仅支持btmon -r xxx.log读取

• -i：监控的控制设备，一般为hci0

• 常用命令：btmon -i hci0 -w btmon_debug.log &、btmon -r btmon_debug.log

上面的命令，通过-w写入文件，-r读出文件，只能该工具读出

扩展：btmon -r btmon_debug.log > 1.txt将读出的转为txt文件，方便文本查看:)

3.6、bluetoothd

工具介绍：bluetoothd，调试工具

命令格式：bluetoothd [OPTION?]

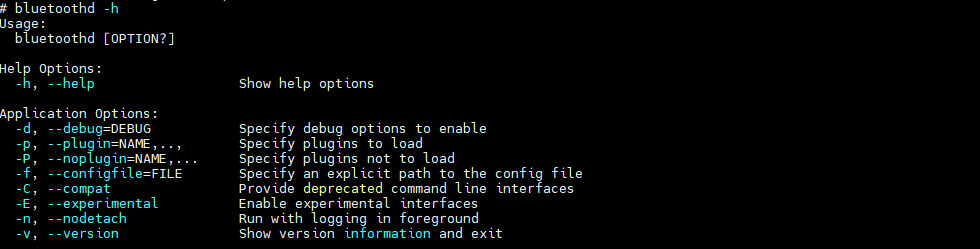

详细命令如下：

只介绍几种常用命令

• 帮助信息：bluetoothd -h

• -d：使能DEBUG调试
• -C：提供过时的命令
• -n：运行程序时，前台打印LOG信息

示例：bluetoothd -C -n &

3.7、bluetoothctl

工具介绍：bluetoothctl，调试工具

命令格式：bluetoothctl [command]

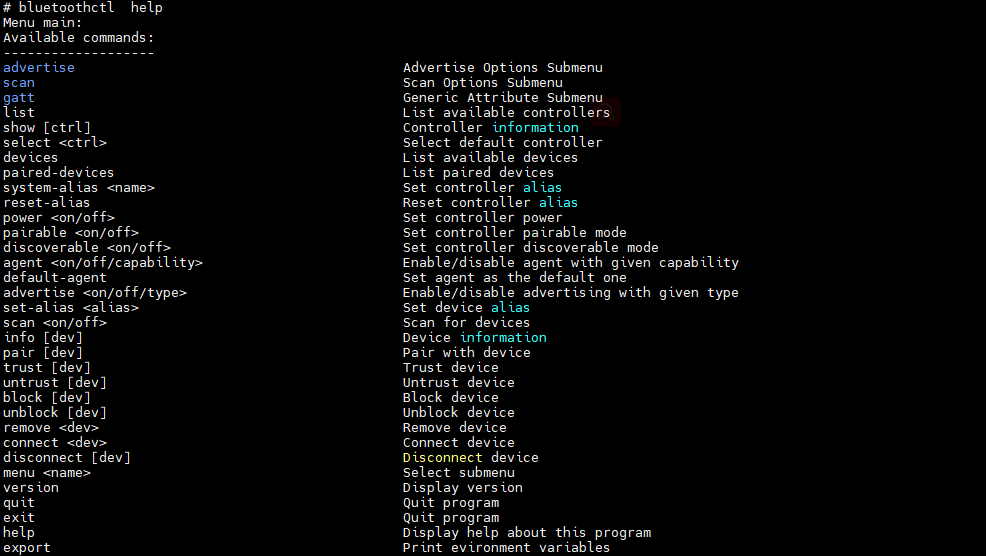

详细命令如下：

只介绍几种常用命令

• 帮助信息：bluetoothd help

• bluetoothctl：进入命令行模式
• list：查看控制器信息
• show：查看详细控制器信息
• paired-devices：显示配对的设备
• power on：上电控制器
• advertise on：开启广播
• scan on/off：开启/关闭扫描
• version：版本信息
• exit/quit：退出

至此，上面是Bluetooth调试所需要的一些工具的简单介绍，大家可以进行尝试！
