鸿蒙移植i.mx6ull(四) 编译Liteos-a与APP

文章目录

  • 1. 下载源码并编译
    • 1.1 在Ubuntu中安装开发环境
    • 1.2 下载、编译鸿蒙内核Liteos-a
      • 1.2.1 配置GIT与REPO
      • 1.2.2 下载源码
      • 1.2.3 解压源码
      • 1.2.4 编译官方版本(不要试)
  • 2. 给IMX6ULL编译Liteos-a(直接贴这个补丁)
    • 2.1 下载补丁文件
    • 2.1 使用补丁文件修改代码
    • 2.3 编译
  • 3. 编译第一个APP:hello
    • 3.1 Clang、LLVM与GCC介绍
    • 3.2 编译hello程序
    • 3.3 把hello程序放入rootfs
  • 4. 编译其他APP
    • 4.1 获取源码
    • 4.2 编译程序
    • 4.3 复制程序到rootfs
    • 4.4 制作rootfs.jffs2
    • 4.5 执行APP
    • 4.5.1 fb_test
    • 4.5.2 show_line
      • 4.5.3 digitpic

1. 下载源码并编译

1.1 在Ubuntu中安装开发环境

确保Ubuntu能上网之后,使用下面命令一键配置/初始化开发环境(其实就是安装tftp,nfs,vim等软件,此脚本只支持Ubuntu-16.04/Ubuntu-18.04)。 注意:为了方便大家复制,这些命令写成了多行,你要把它们复制到记事本,合并成一行,注意空格:

book@100ask: ~ $ wget --no-check-certificate -O Configuring_ubuntu.sh https://weidongshan.coding.net/p/DevelopmentEnvConf/d/DevelopmentEnvConf/git/raw/master/Configuring_ubuntu.sh && sudo chmod +x Configuring_ubuntu.sh && sudo ./Configuring_ubuntu.sh

首先,它会做一些检查,然后列出一个菜单供你选择:

鸿蒙移植i.mx6ull(四) 编译Liteos-a与APP

在这个菜单里,你可以选择这三项之一:

鸿蒙移植i.mx6ull(四) 编译Liteos-a与APP

其实第一项包含了第二项,无论你是开发鸿蒙还是Linux,都可选择第一项。

假设你选择了第一项,该脚本会执行下面的函数:

鸿蒙移植i.mx6ull(四) 编译Liteos-a与APP

从上图中各个函数的名字就可以知道,它会做这些事情:
设置Ubuntu软件源、安装通用的软件(比如GCCmanual手册)、安装Linux开发软件(比如NFSSAMBA)、安装鸿蒙开发软件(比如llvm)。

1.2 下载、编译鸿蒙内核Liteos-a

Liteos-a内核变化比较大,华为提交得也比较频繁。无法再repo从官方GIT仓库下载本视频配套的源码。我们把本教程所使用的源码上传到了自己的GIT仓库里。

1.2.1 配置GIT与REPO

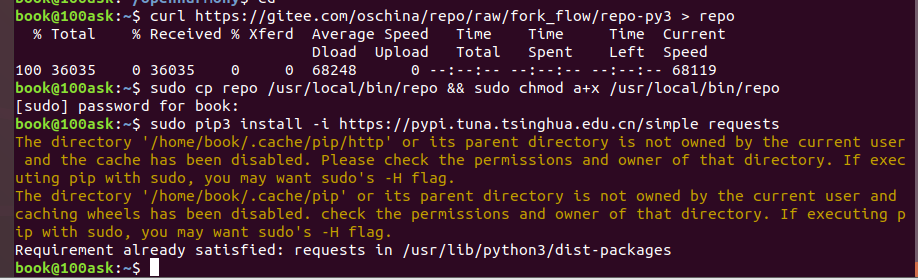

需要在ubuntu下执行如下命令来配置GIT客户端的用户信息,比如(下面命令的用户名、邮箱可以随便写):

git config --global user.name "100ask"git config --global user.email "weidongshan@qq.com"git config --global credential.helper storecurl https://gitee.com/oschina/repo/raw/fork_flow/repo-py3 > reposudo cp repo /usr/local/bin/repo && sudo chmod a+x /usr/local/bin/reposudo pip3 install -i https://pypi.tuna.tsinghua.edu.cn/simple requests

鸿蒙移植i.mx6ull(四) 编译Liteos-a与APP
鸿蒙移植i.mx6ull(四) 编译Liteos-a与APP

1.2.2 下载源码

执行以下命令下载:

cd /home/bookgit clone  https://e.coding.net/weidongshan/openharmony/doc_and_source_for_openharmony.gitmkdir openharmonycd openharmony/repo init -u https://gitee.com/openharmony/manifest.git -b OpenHarmony-1.0repo sync -c -j8y

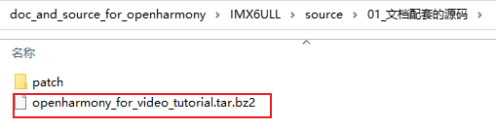

可以得到如下文件,它就是源码(为了节省GIT仓库容量,STM32MP157所用的openharmony源码也放在这里):

鸿蒙移植i.mx6ull(四) 编译Liteos-a与APP

1.2.3 解压源码

执行如下命令:

tar xjf openharmony_for_video_tutorial.tar.bz2 -C /home/book/

可以得到这目录:/home/book/openharmony

1.2.4 编译官方版本(不要试)

我们先为官方板子hi3518ev300编译Liteos-a,确保环境没有问题。后面再打上补丁,为IMX6ULL编译鸿蒙。
进入源码根目录,执行以下命令:

cd  /home/book/openharmonypython build.py ipcamera_hi3518ev300 -b debug

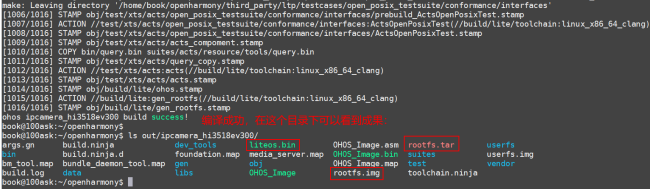

等待一会,结果如下:

鸿蒙移植i.mx6ull(四) 编译Liteos-a与APP

我们不打算使用hi3518ev300,上述命令只是为了确定开发环境没问题。
并且rootfs.tar中有很多库,比如libfreetype.so,以后可以直接使用。

2. 给IMX6ULL编译Liteos-a(直接贴这个补丁)

补丁文件openharmony_100ask_v1.2.patch既支持IMX6ULL,也支持STM32MP157,只需要打一次补丁。它位于如下目录,这两个目录里的文件是一样的:

doc_and_source_for_openharmony\IMX6ULL\source\01_文档配套的源码\patch\    openharmony_100ask_v1.2.patchdoc_and_source_for_openharmony\STM32MP157\source\01_文档配套的源码\A7\patch\    openharmony_100ask_v1.2.patch

2.1 下载补丁文件

如果已经在Windows里下载了GIT资料,可以把补丁文件上传到Ubuntu。 也可以在Ubuntu中执行以下命令再次下载:

cd  /home/book$ git clone https://e.coding.net/weidongshan/openharmony/doc_and_source_for_openharmony.git

2.1 使用补丁文件修改代码

假设在/home/book/openharmony目录下是鸿蒙的源码,补丁文件openharmony_100ask_v1.2.patch放在/home/book目录下。
执行以下命令打补丁:

cd  /home/book/openharmonypatch -p1 < /home/book/openharmony_100ask_v1.2.patch

注意:鸿蒙的内核在不断更新,这个补丁是针对“OpenHarmony-1.0”版本的。
所以前面使用repo下载代码时必须指定“-b OpenHarmony-1.0”,参考《1.2.2 下载源码》。

2.3 编译

我的修改还不完善,还无法在根目录下编译。 需要进入kernel/liteos_a目录下配置、编译:

cd  /home/book/openharmony/kernel/liteos_acp  tools/build/config/debug/imx6ull_clang.config .config   // 配置make clean      // 先清除一下,否则会提示错误make  -j  8     // 编译内核,可以得到out/imx6ull/liteos.binmake  rootfs    // 编译根文件系统,可以得到rootfs.imgcp  out/imx6ull/rootfs.img out/imx6ull/rootfs.jffs2 // 改个名易辨认,烧写工具使用rootfs.jffs2

如果一切正常,结果如下:

鸿蒙移植i.mx6ull(四) 编译Liteos-a与APP

把上面得到的liteos.binrootfs.jffs2,复制到烧写工具的files目录下,然后参考《第3篇
体验鸿蒙内核Liteos-a》,使用烧写工具下载运行它们。

3. 编译第一个APP:hello

3.1 Clang、LLVM与GCC介绍

我们在Ubuntu中给PC机编译程序时,执行这样的命令:

gcc  -o  hello   hello.c

我们在UbuntuARM板编译程序时,执行这样的命令(gcc前缀可能不一样):

arm-linux-gcc  -o  hello   hello.c

Liteos-a中,使用LLVM来编译程序。LLVM的本意是“Low Level Virtual Machine”,一个底层的虚拟机。但是它现在已经发展成了一种编译器(compiler)的框架系统。简单地说,LLVM可以取代GCCLLVM容易扩展,可以提供更好的性能。

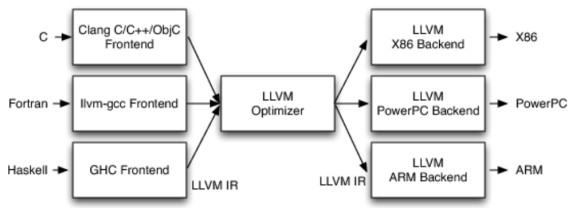

LLVM的框架如下:

鸿蒙移植i.mx6ull(四) 编译Liteos-a与APP

Clang是“Frontend”(前端),用来执行词法分析、语法分析,简单地说就是:检查语法错误、包含头文件、扩展宏。
中间是优化器,把前端分析好的代码转换为LLVM IR(中间表示,intermediate representation),IR与机器无关,可以很方便地添加一系列的优化。 优化后得到的IR,再由“Backend”(后端)转换为各种机器的机器码。

以上内容来自网络,我对ClangLLVM理解不深,简单介绍一下而已。

3.2 编译hello程序

使用Clang时,我们要指定很多参数:为哪类CPU编译程序(ARM还是Risc-V),CPU架构是什么(cortex A7还是cortex A15),头文件/库文件在哪? 在为Liteos-a编译程序时,以hello程序为例,可以执行以下命令:

cd  /home/book/doc_and_source_for_openharmony/apps/helloclang -target arm-liteos   --sysroot=/home/book/openharmony/prebuilts/lite/sysroot/  \   -o  hello   hello.c

上述命令的sysroot参数中,指定有标准头文件、库文件的目录。
还可以像GCC一样使用“-I”、“-L”参数指定其他头文件的目录、库文件的目录,比如后面会编译这个程序:

cd  /home/book/doc_and_source_for_openharmony/apps/freetypeclang -target arm-liteos   --sysroot=/home/book/openharmony/prebuilts/lite/sysroot/  \-I /home/book/openharmony/third_party/freetype/include \-L /home/book/openharmony/out/ipcamera_hi3518ev300/libs/usr  \-lfreetype \-o show_line show_line.c

3.3 把hello程序放入rootfs

编译出hello程序后,可以把它放入rootfs目录下的bin字母,比如:

cd  /home/book/doc_and_source_for_openharmony/apps/hellocp  hello  /home/book/openharmony/kernel/liteos_a/out/imx6ull/rootfs/bin

然后重新制作rootfs.jffs2,执行以下命令:

cd  /home/book/openharmony/kernel/liteos_a/out/imx6ull/mkfs.jffs2  -s 0x10000 -e 0x10000 -d rootfs -o rootfs.jffs2

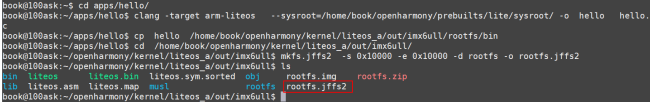

假设hello程序位于/home/book/apps/hello目录下,操作截图如下:

鸿蒙移植i.mx6ull(四) 编译Liteos-a与APP

把得到的rootfs.jffs2放到烧写工具的files目录,就可以使用烧写工具启动了:

鸿蒙移植i.mx6ull(四) 编译Liteos-a与APP

进入命令行后,就可以执行hello程序了,如下图所示:

鸿蒙移植i.mx6ull(四) 编译Liteos-a与APP

注意:必须用“./bin/hello”,不能用绝对路径“/bin/hello

4. 编译其他APP

4.1 获取源码

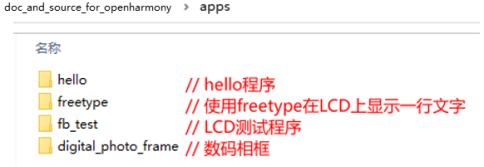

我们提供了这几个程序:

鸿蒙移植i.mx6ull(四) 编译Liteos-a与APP放在GIT上,地址为:

https://e.coding.net/weidongshan/openharmony/doc_and_source_for_openharmony.git

为了方便,可以在Ubuntu中执行以下命令直接下载:

cd  /home/bookgit  clone  https://e.coding.net/weidongshan/openharmony/doc_and_source_for_openharmony.git

这将会得到这个目录:/home/book/doc_and_source_for_openharmony

4.2 编译程序

假设已经下载得到/home/book/doc_and_source_for_openharmony目录,执行以下命令即可编译:

cd  /home/book/doc_and_source_for_openharmony/appsfor i in $(ls); do cd $i; make; cd -; done

解释以下上面的命令。 $(ls)里列出了这几个目录:digital_photo_frame fb_test freetype hello。 对于其中的每一项“$i”,执行(do)这些命令:

cd  $i;make; cd -

就是进入该目录,执行make命令,退到上一级目录。 你当然可以自己进入那些子目录,手工执行make命令。

注意:
(1)freetypedigital_photo_frame这2个程序,需要使用到前面编译出来的hi3518ev300的库文件。
(2)所以需要先执行“python build.py ipcamera_hi3518ev300 -b debug
(3)如果鸿蒙源码的路径不是/home/book/openharmony,那么需要修改Makefile,如下修改路径:

鸿蒙移植i.mx6ull(四) 编译Liteos-a与APP

4.3 复制程序到rootfs

这2个程序不依赖其他动态库:hellofb_test
但是freetype程序依赖libfreetype.sodigital_photo_frame程序依赖libfreetype.solibjpeg.so
这几个动态库在哪?我们取个巧,之前在《1.2.4 编译官方版本》执行过“python build.py ipcamera_hi3518ev300 -b debug”,它为hi3518ev300开发板生成了这写库文件。hi3518ev300imx6ull同属cortex A7架构,所以imx6ull可以使用这些库。以后完善imx6ull的代码后,就不需要这样取巧了。 执行以下命令复制程序:

cd  /home/book/doc_and_source_for_openharmony/apps# 拷贝应用程序cp hello/hello  /home/book/openharmony/kernel/liteos_a/out/imx6ull/rootfs/bincp fb_test/fb_test  /home/book/openharmony/kernel/liteos_a/out/imx6ull/rootfs/bincp freetype/show_line /home/book/openharmony/kernel/liteos_a/out/imx6ull/rootfs/bincp digital_photo_frame/digitpic /home/book/openharmony/kernel/liteos_a/out/imx6ull/rootfs/bin# 拷贝字体文件cp freetype/simsun.ttc  /home/book/openharmony/kernel/liteos_a/out/imx6ull/rootfs/# 拷贝数码相框的图标cp digital_photo_frame/rootfs /home/book/openharmony/kernel/liteos_a/out/imx6ull/rootfs/  -rf# 拷贝库文件cp /home/book/openharmony/out/ipcamera_hi3518ev300/libs/usr/libfreetype.so /home/book/openharmony/kernel/liteos_a/out/imx6ull/rootfs/usr/lib/cp /home/book/openharmony/out/ipcamera_hi3518ev300/libs/usr/libjpeg.so /home/book/openharmony/kernel/liteos_a/out/imx6ull/rootfs/usr/lib/

4.4 制作rootfs.jffs2

执行以下命令:

cd  /home/book/openharmony/kernel/liteos_a/out/imx6ull/mkfs.jffs2  -s 0x10000 -e 0x10000 -d rootfs -o rootfs.jffs2

把得到的rootfs.jffs2放到烧写工具的files目录,就可以使用烧写工具启动了:

鸿蒙移植i.mx6ull(四) 编译Liteos-a与APP

4.5 执行APP

这些APP,可以直接执行,如果需要参数的话,它会提示用法。
注意:必须用相对路径,比如“./bin/hello”;不能用绝对路径,比如“/bin/hello

4.5.1 fb_test

执行以下命令:

./bin/fb_test /dev/fb0

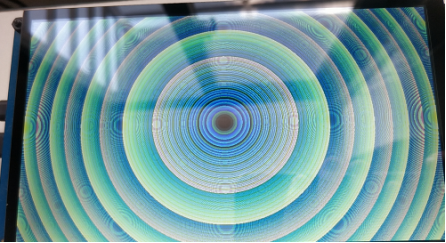

效果如下:

鸿蒙移植i.mx6ull(四) 编译Liteos-a与APP

4.5.2 show_line

执行以下命令:

 ./bin/show_line /simsun.ttc 230 230 100

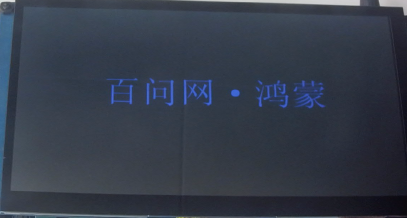

效果如下:

鸿蒙移植i.mx6ull(四) 编译Liteos-a与APP

4.5.3 digitpic

执行以下命令:

./bin/digitpic /simsun.ttc

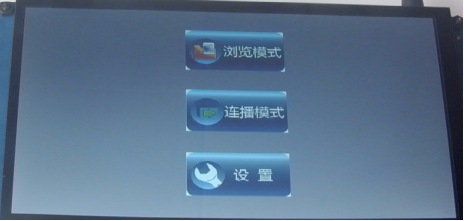

可以点击屏幕上的图标,效果如下:

鸿蒙移植i.mx6ull(四) 编译Liteos-a与APP
