1. 前言

Dragonboard是盒子厂测固件，它用来检测机器上的硬件是否能正常工作，

比如HDMI、CVBS、TF卡、flash、优盘、摄像头、音频、DRAM、蓝牙、wifi等。

2. 编译dragonboard

在lichee根目录下执行如下命令：

（1）编译固件

配置环境变量$ ./build.sh config选择芯片平台Welcome to mkscript setup progressAll valid chips:0. sun50iw2p1Choice: 0选择项目平台All valid platforms:0. android1. dragonboard2. LinuxChoice: 1选择配置项目All available boards:   2. cheetah-p1Choice: 2

（2）打包固件

在完成编译后直接在lichee目录下执行：

./build.sh pack(非安全固件)

./build.sh pack_prev_refurbish(安全固件)

在首次执行./build.sh config配置完lichee后，会自动编译dragonboard。

如果用户做了如下修改，必须重新编译lichee

（3）烧写固件

a.SD卡启动

使用PhoenixCard3.09或更新的工具烧写制作卡启动固件，

将制作好的启动卡，插入卡槽，上电，系统自动进入DragonBoard测试系统。

b. 板卡启动

使用量产工具PhoenixUSBpro或升级工具PhoenixSuit将固件直接烧录到板卡上的nand flash或者是emmc上，烧录完成系统自动进入DragonBoard测试系统。

3. 编译框架

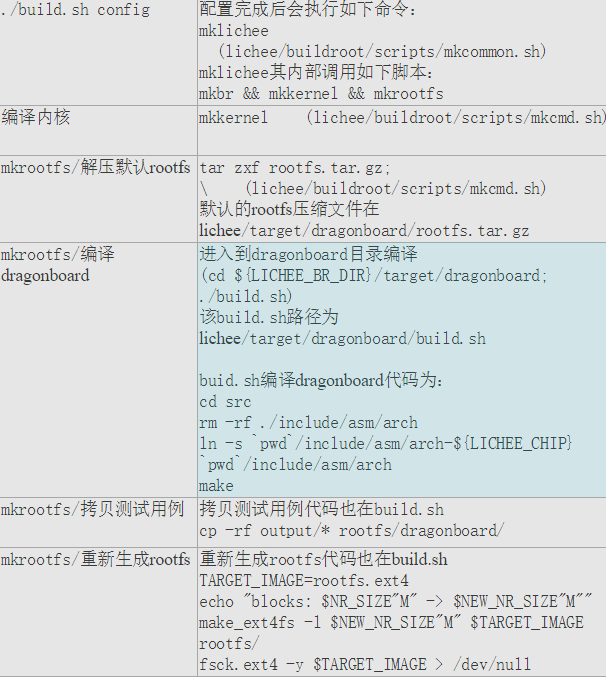

介绍下整个dragonboard编译流程。

./build.sh config ->编译内核->解压默认rootfs-> 编译dragonboard/src->将生成应用放到rootfs-> 重新生成rootfs生成ext4

4. 代码框架

(1)源码目录结构

路径： lichee\buildroot\target\dragonboard

|-- output/ # 输出目录    |-- bin/ # 测试用例（程序）输出目录|-- rootfs/ # 根目录文件系统    |-- dragonboard/  |-- bin/      # 测试用例（程序）rootfs的输出目录|-- src/ # 源码目录    |-- core/ # 系统核心模块    |-- include/ # 系统公共头文件    |-- lib/ # 系统公共库    |-- testcases/ # 测试用例源码目录 |-- example/ # 示例     |-- example.c|-- Makefile |-- Makefile    |-- view/ # UI    |-- Makefile # 顶层Makefile    |-- rule.mk # 编译变量，include by Makefile|-- sysroot/ # 交叉编译环境依赖目录|-- build.sh # 生成rootfs.ext4|-- README.txt

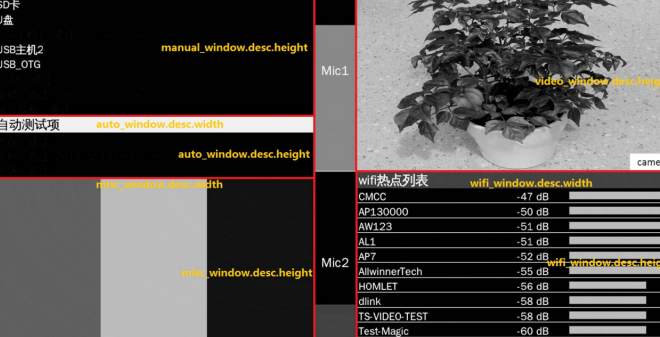

（2）界面布局
