怎么用j-link+j-flash烧写MM32
怎么用j-flash烧写MM32
1、 添加灵动 MCU 的 Pack 包到 SEEGER JLink J-Flash 的安装路径
（1）如下图 1 所示解压灵动“jlinkpackv0.7BetaA1b”Pack 包；
下载地址：https://download.csdn.net/download/jitingai/80103035

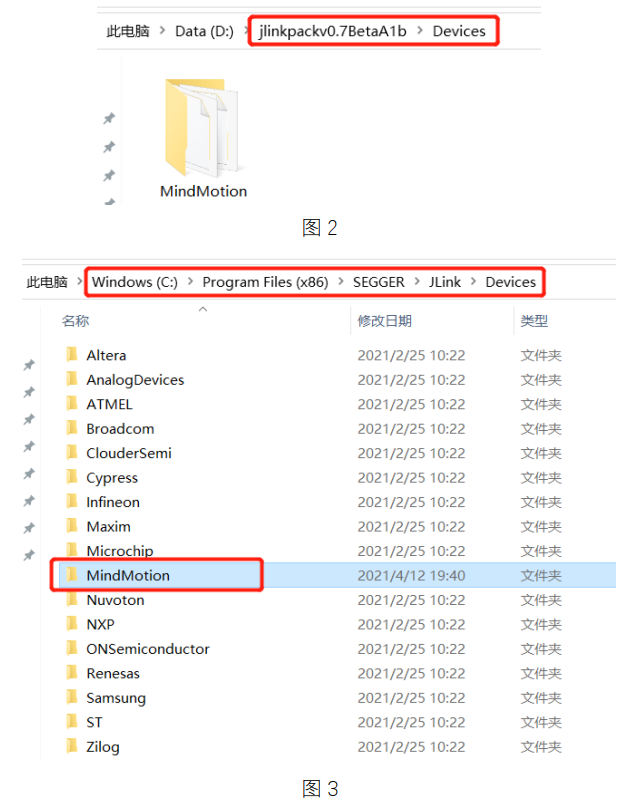

（2）如下图 2 和图 3 所示把“jlinkpackv0.7BetaA1b”Devices 里面的“MindMotion”整个文件夹
拷贝到 C:\Program Files (x86)\SEGGER\JLink\Devices 的安装目录下，本实例是以 SEEGERJLink
安装在 C 盘为例，用户拷贝时需明确 SEEGER JLink Devices 的安装路径；

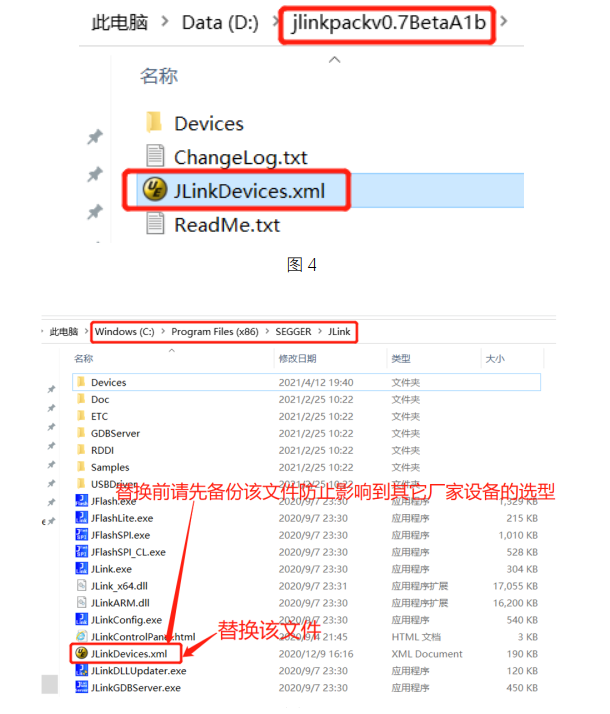

（3）如下图 4 和图 5 所示把“jlinkpackv0.7BetaA1b”Pack 包里面的“JLinkDevices.xml”文件拷贝
到 C:\Program Files (x86)\SEGGER\JLink 的安装路径下替换， 替换前最好把原 JLinkDevices.xml
文件备份起来， 防止影响到其他厂家 MCU 设备的烧录选型， 本实例是以 SEEGERJLink 安装
在 C 盘为例，用户拷贝时需明确 SEEGER JLink 的安装路径；
2、 使用 SEEGER J-Flash 烧录灵动 MCU
（1）如下图 6 所示鼠标双击 J-FlashV6.84a 快捷方式图标启动“J-FlashV6.84a”软件，本实例
以 J-FlashV6.84a 版本为例，建议用户 J-Flash 更新到 最新 版本；

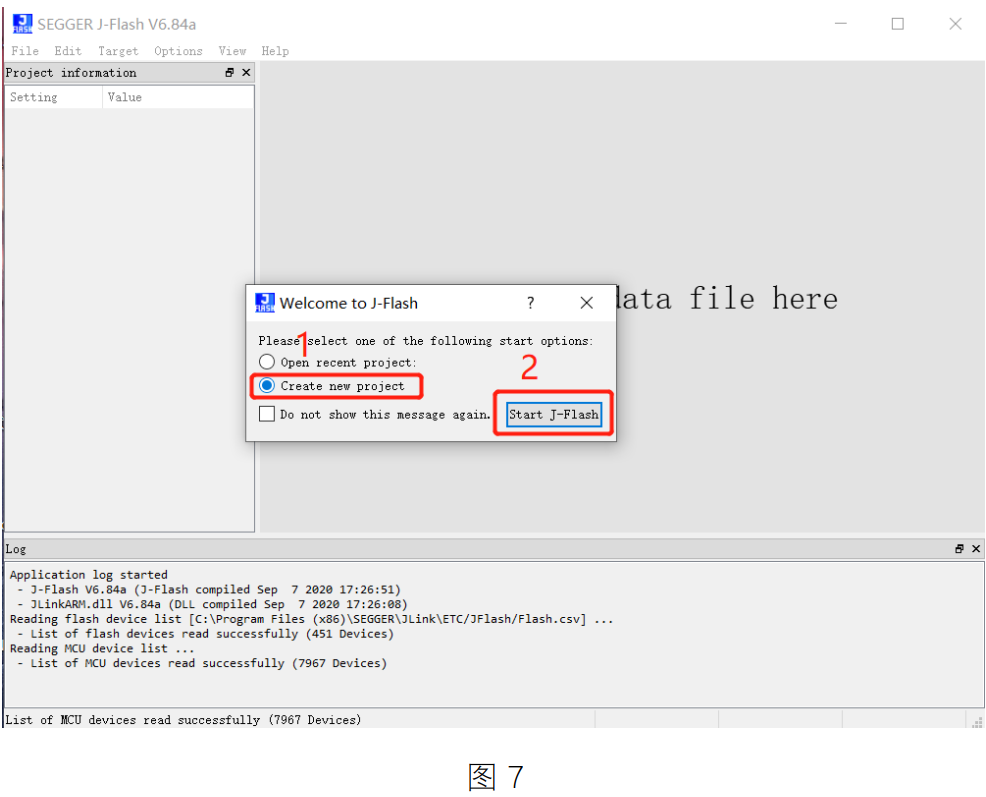

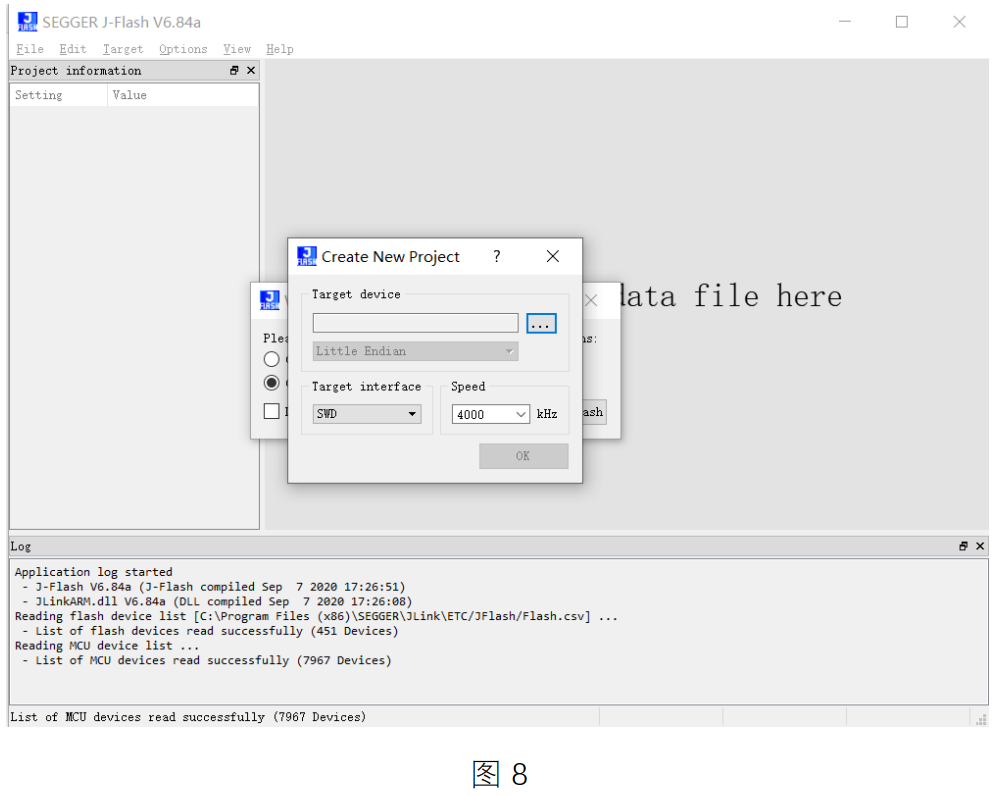

（2）如下图 7 所示启动 J-Flash 软件后会弹出选择启动项目，选中 Create new project，然
后单击 Start-J-Flash 弹出如下图 8 所示创建烧录工程对话框；

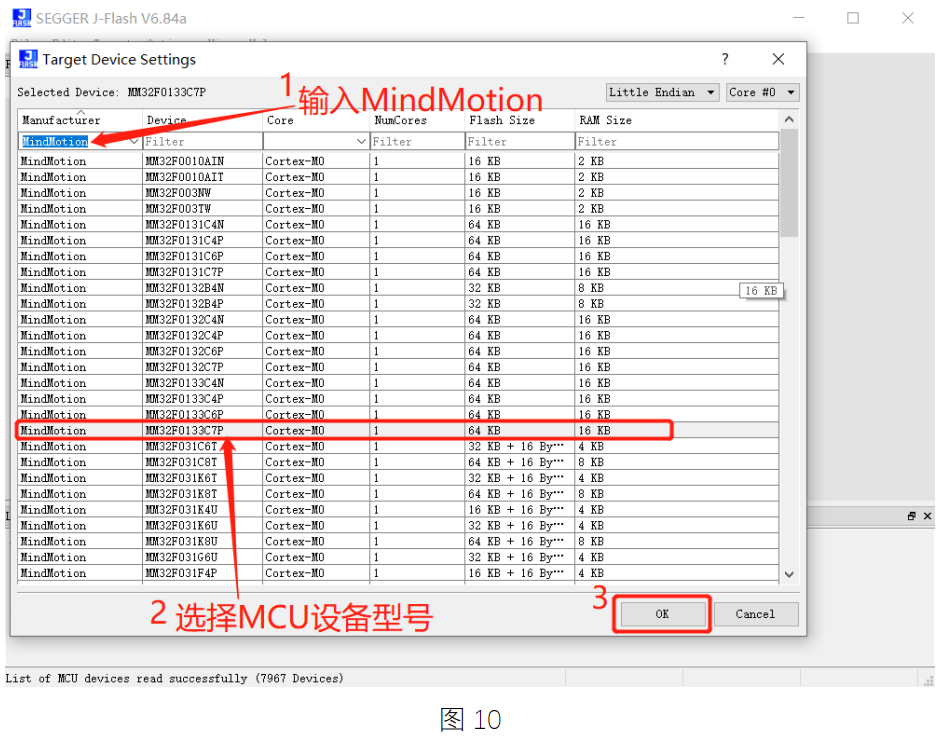

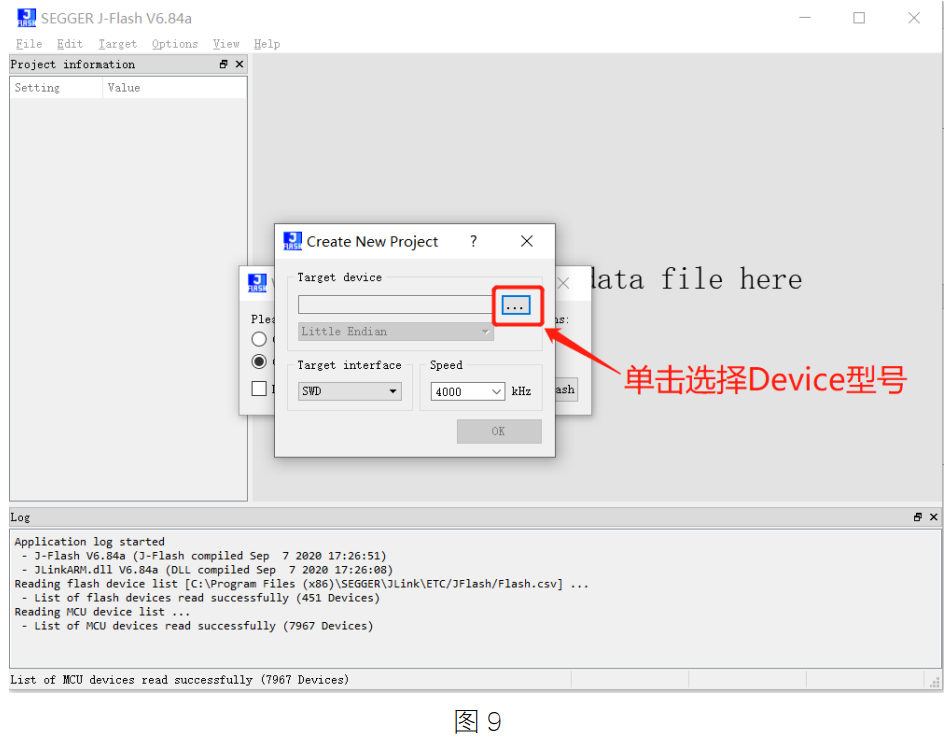

（3）如下图 9 所示单击省略号按钮弹出如下图 10 所示 Target Device Settings 对话框，在
Manufacturer 中输入 MindMotion，然后单击 Device 栏选择 MCU 设备型号， 本实例是以烧
录 MM32F0133C7P 为例，选择 MM32F0133C7P，然后单击 OK。

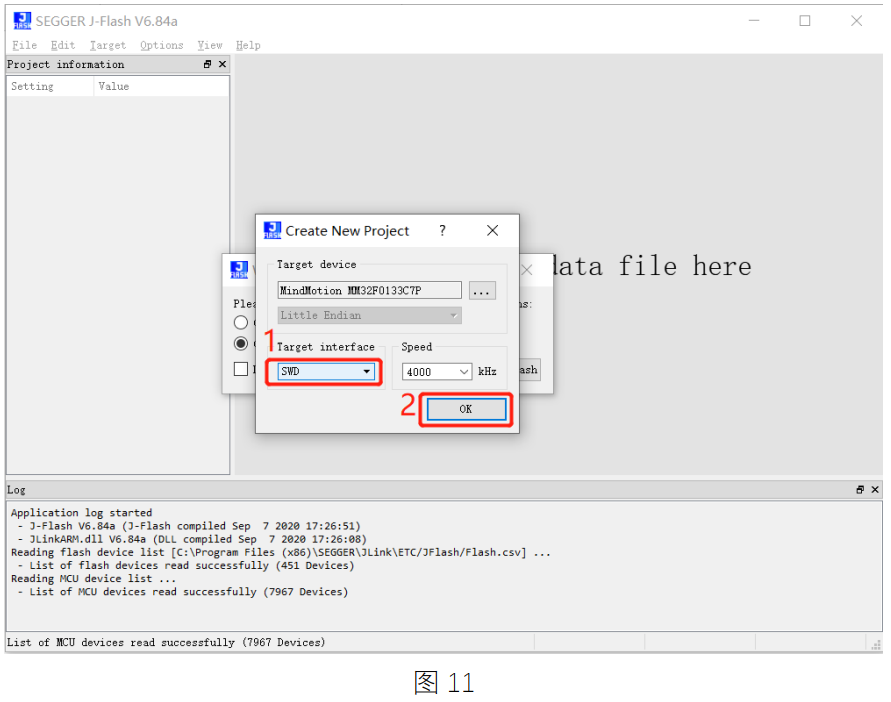

（4）如下图 11 所示在 Create New Project 对话框中选择 SWD 方式烧录，单击 OK
（5） JLink V8/V9/V10 连接目标板 PA13： SWD、 PA14： SWDCLK、 VDD、 GND， USB 端通过

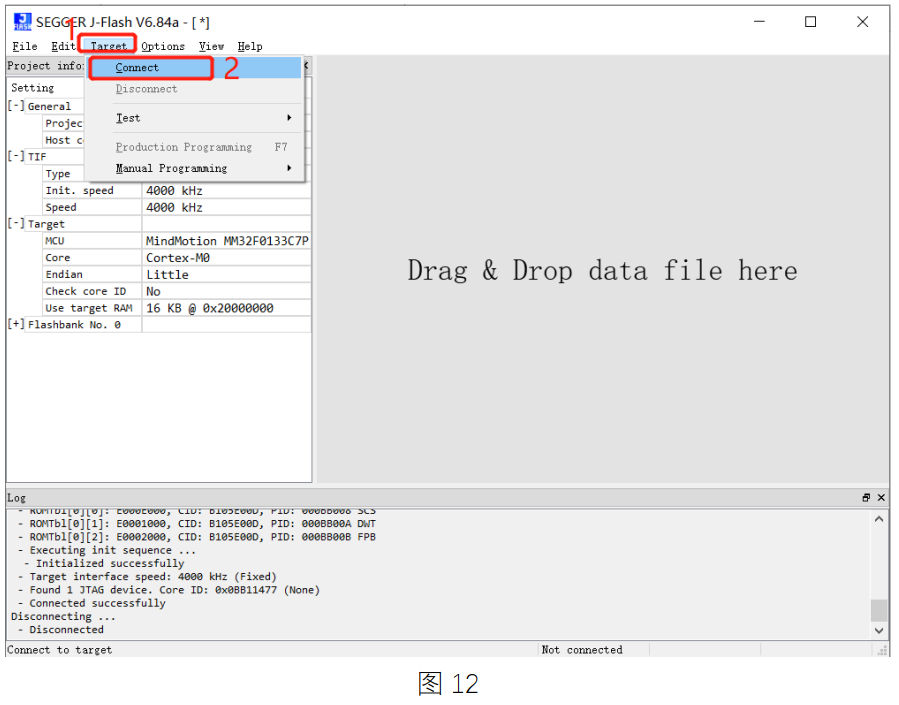

USB 线缆连接 PC 或笔记本电脑，如下图 12 所示在 SEEGER J-Flash V6.84a 软件界面单击

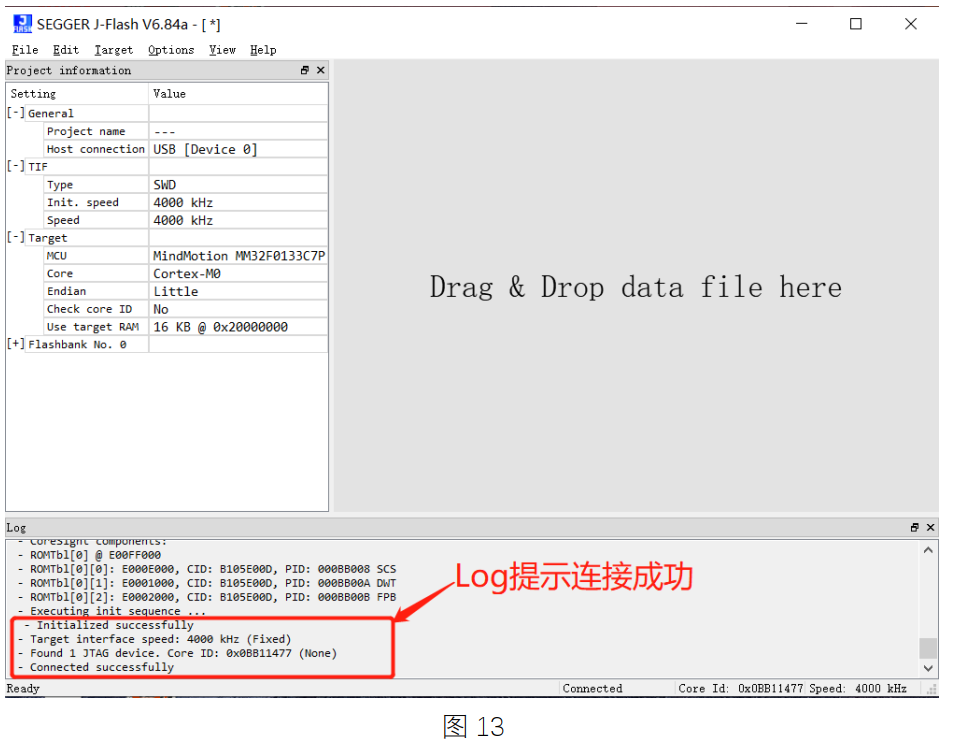

Target，单击 Connect 使得 JLink 与目标板连接，连接成功后如下图 13 所示 Log 栏打印提示
连接成功，如果连接失败，请断开 U 口线再次按以上步骤连接或检查 MCU 硬件或接线是否
正确完好。 如果还是无法连接成功可以接上 RST 脚连接。

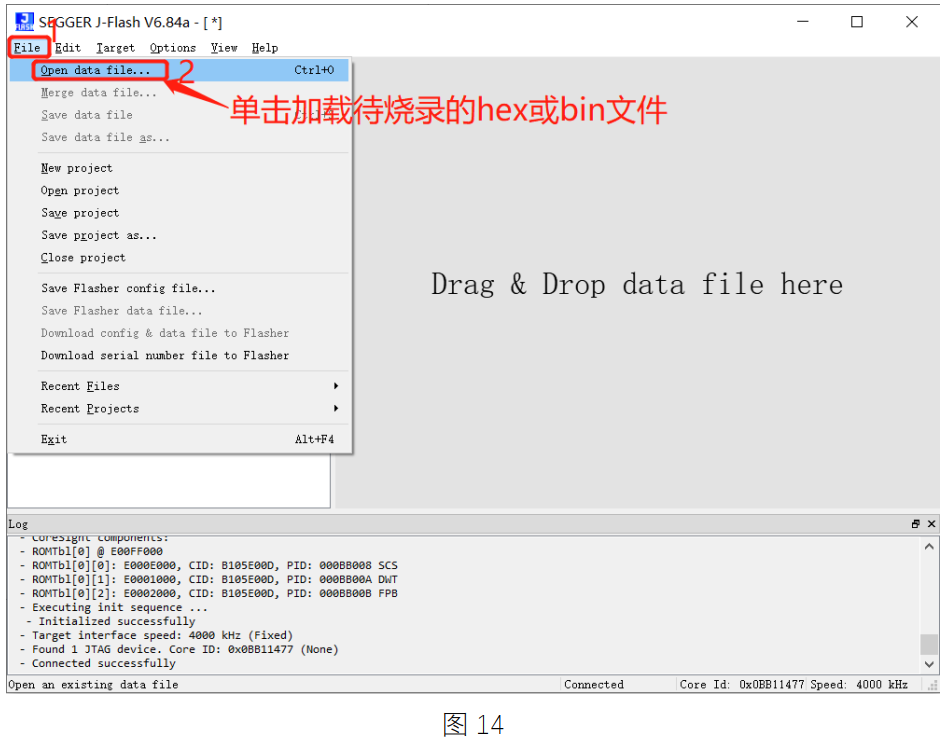

（6）如下图 14 所示在 SEEGER J-Flash V6.84a 软件界面单击 File，然后单击 Open data file
加载待烧录的 hex 或 bin 文件，如下图 15 所示加载成功右边栏会显示加载的烧录文件数据

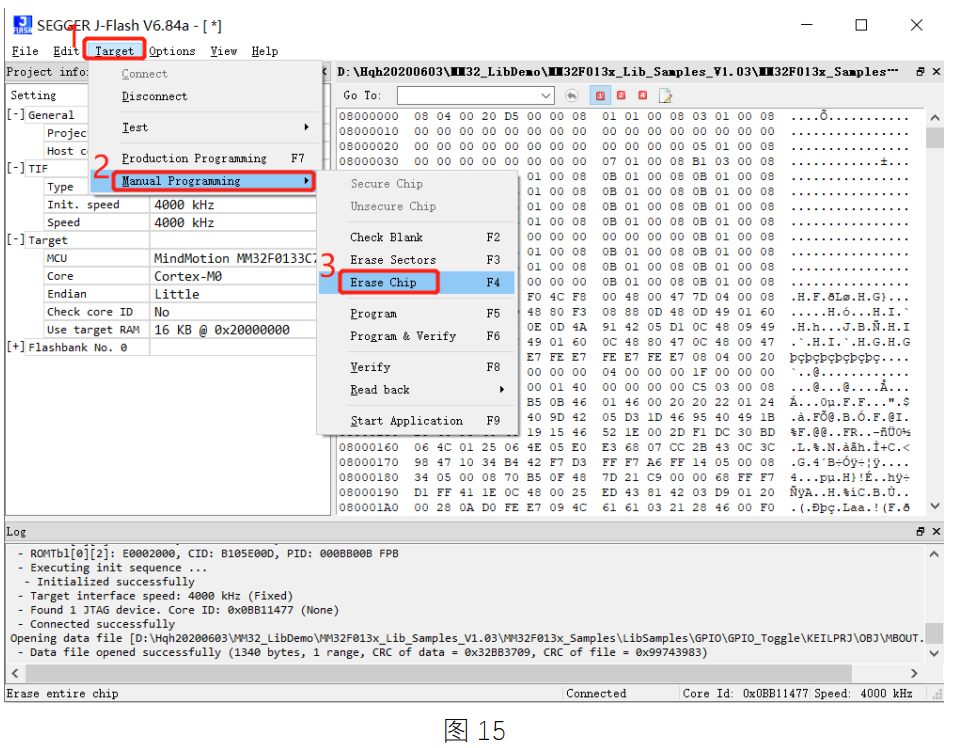

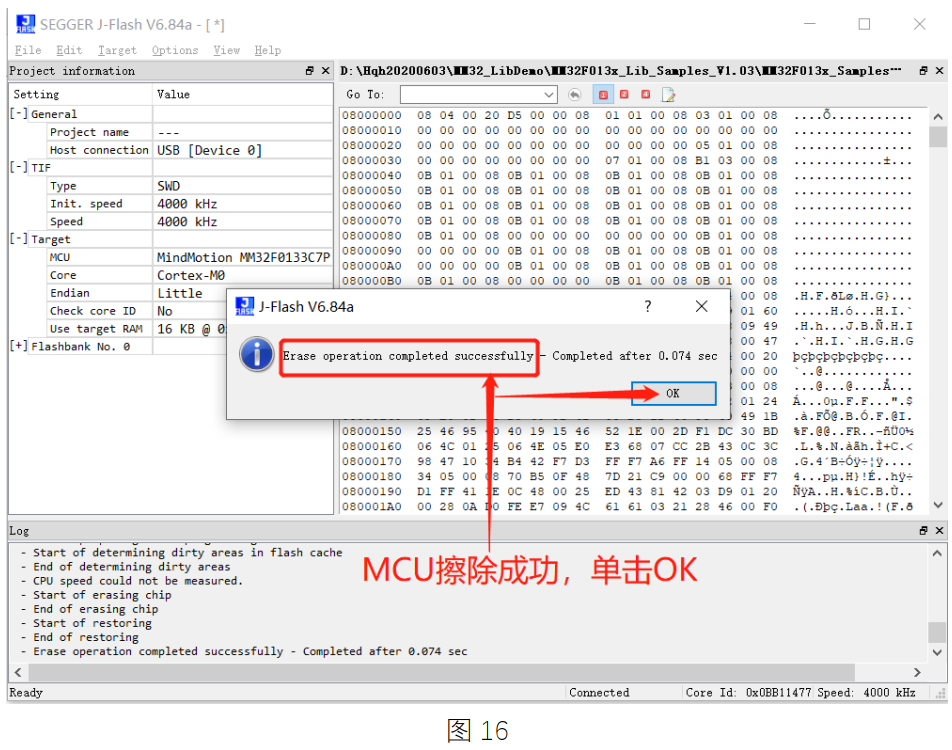

（7）如下图 15 所示在 SEEGER J-Flash V6.84a 软件界面单击 Target,选中 Manual Programming，
然后单击 Erase Chip 或按快捷键 F4 芯片擦除,弹出如下图 16 提示对话框提示 MCU 擦除成
功， 单击 OK；

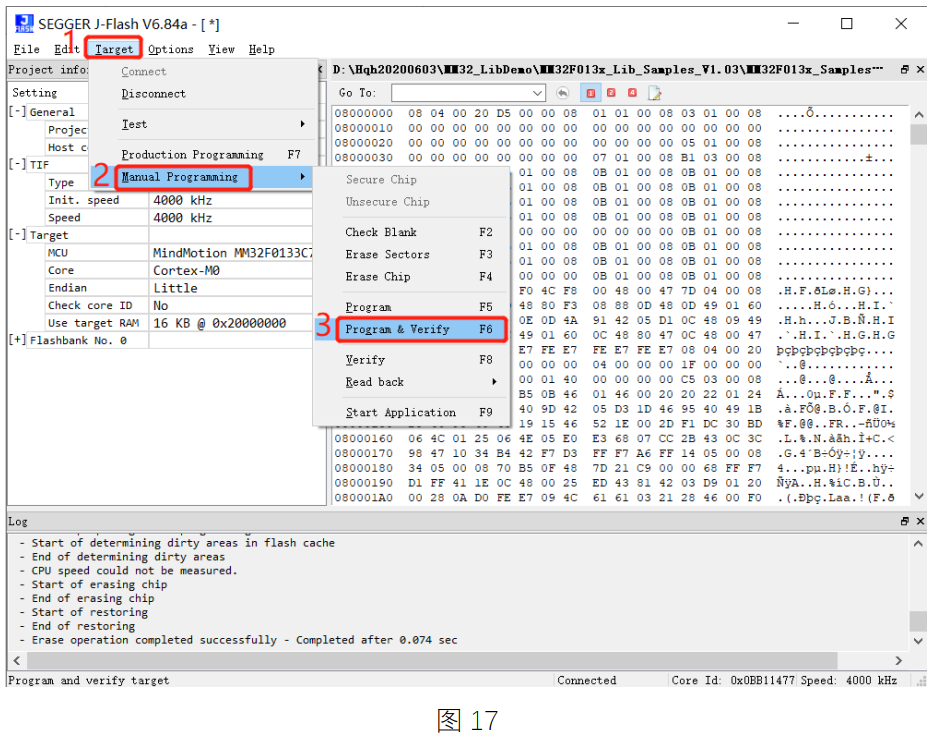

（8）如下图 17 所示在 SEEGER J-Flash V6.84a 软件界面单击 Target,选中 Manual Programming，

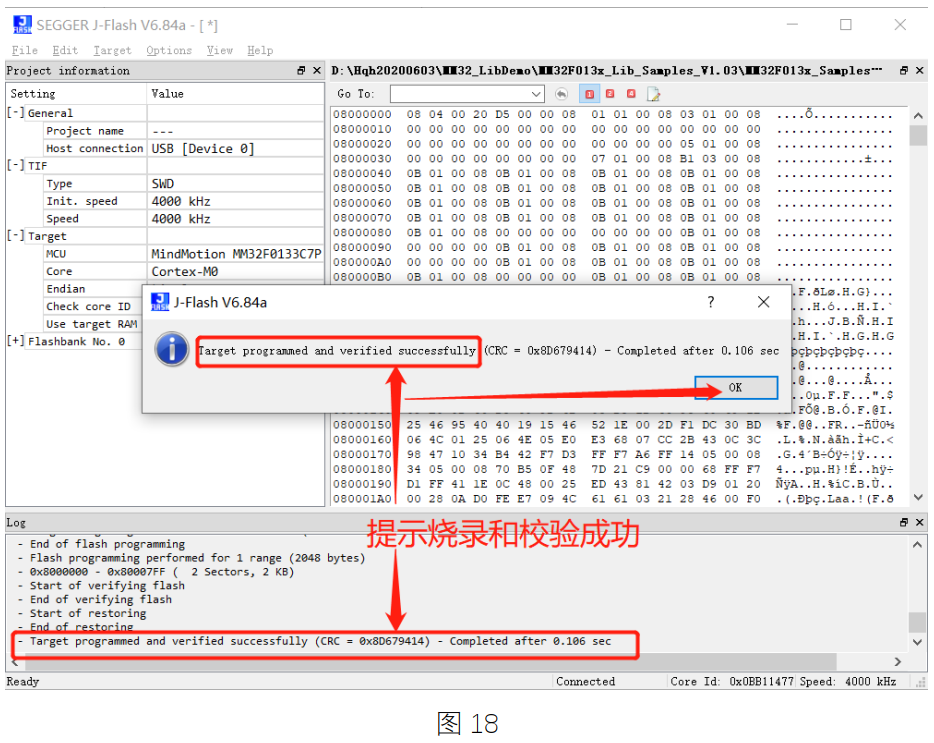

然后单击 Program & Verify 或按快捷键 F6 或单单击 Production Programming 或按 F7 快捷键
烧录程序， 如下图 18 所示程序烧录成功会提示编程和校验成功，单击 OK，至此程序已烧录
完成，想再次编程烧录请重复步骤（7）和步骤（8）操作即可；

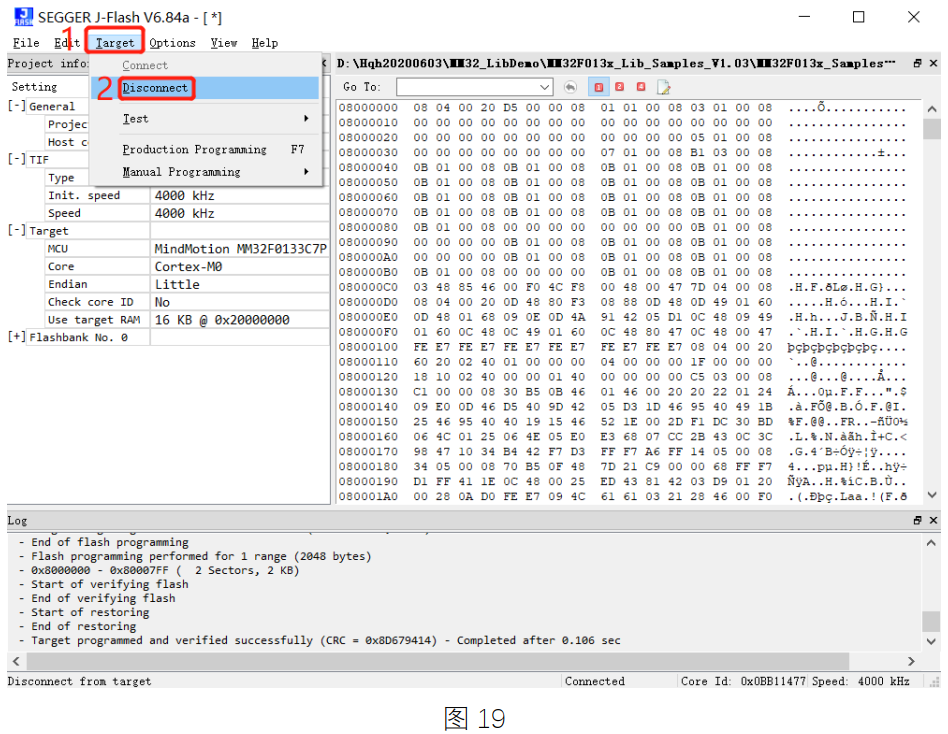

（9）如下图 19 所示，编程烧录成功后在 SEEGER J-Flash V6.84a 软件界面单击 Target，单击
Disconnect 断开 JLINK 与目标板连接,断开 JLink 与目标板实物连接，然后给目标板重新上电
此时目标板程序即可运行；

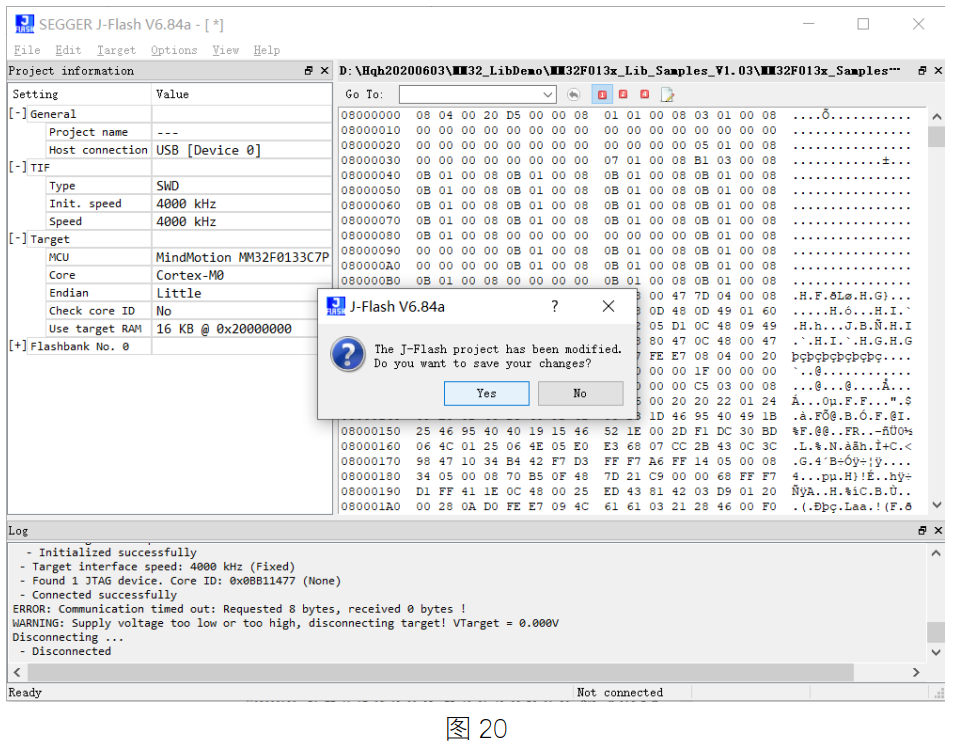

（10）最后关闭 SEGGER J-Flash 烧录软件， 如下图 20 所示会提示是否保存烧录工程，用户
按需求决定是否保存烧录工程，需要保存则选择 Yes 选择合适的路径保存，不保存选择 No
关闭 SEEGER J-Flash 烧录软件。
