8月22日，VMware高级软件工程师张华乔为我们带来了第一场赛前中级培训，培训主题为：EdgeX Deep Dive。本篇推文是中级培训系列课程回顾的第一辑。

本次培训，张华乔工程师在上次培训（点击回顾第一次初级培训）的基础上，回顾了Device Service SDK的应用方式，并深入学习AutoEvent的使用方式与优势和弊端。同时，引入一种新的设备添加方式——DeviceList，并比较其优劣势。

1. 上节核心回顾

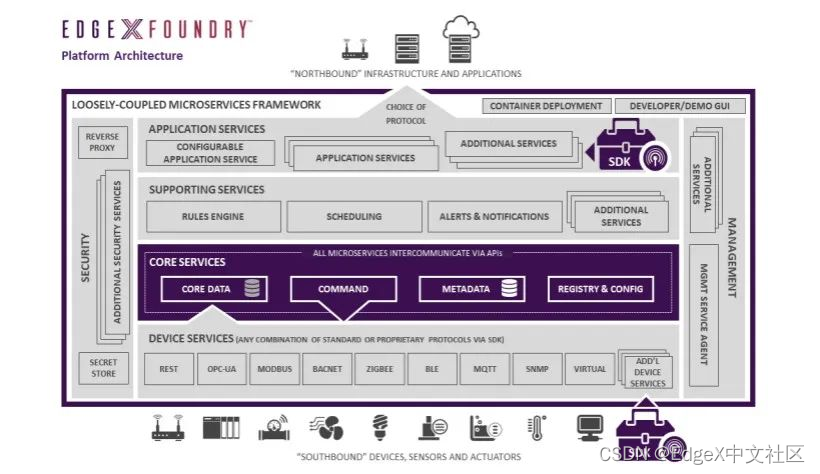

1.1 EdgeX架构体系

图注：EdgeX架构体系

1.2 环境准备部分：

• Docker最新版本：https://docs.docker.com/engine/install/
• docker-compose最新版本：https://docs.docker.com/compose/install/
• Golang语言开发环境
• make命令，VScode IDE工具
• EdgeXFoundry v2.2.0部署文件

1.3 编写Hello World的基础文件资料

（云盘链接：https://pan.baidu.com/s/1UTX2Qdmf9NYzNDFx4iX3iQ 提取码: 61nq）
内容包括：

• helloworld-profile.yaml文件
• mock-device可执行程序，支持macOS，Linux，Windows
• EdgeX快速启动部署文件docker-compose-no-secty.yml

1.4 EdgeX的快速安装启动步骤：

（1）获取EdgeX运行文件：云盘资料中的文件docker-compose-no-secty.yml
（2）运行EdgeX：docker-compose -f docker-compose-no-secty.yml up -d
（3）查看运行状态：docker ps

1.5 访问EdgeX GUI：

EdgeX官方GUI由VMware提供和维护

• 打开浏览器，地址栏输入http://:4000，请替换EdgeX GUI实例运行ip地址

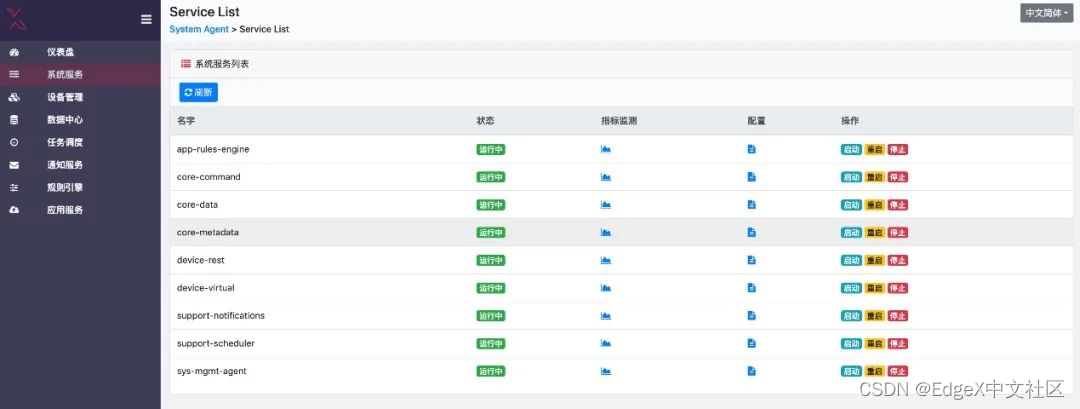

  图注：EdgeX GUI Service List地址

1.6 如何使用Device Service SDK编写设备驱动

（1） 创建工作空间
（2） 下载device service SDK开发包
（3） 创建备驱动服务项目
（4） 从SDK开发包添加device service模板工程
（5） 添加Makefile和Version文件
（6） 使用VScode打开cmd/device-simple/main.go文件修改相关依赖路径
（7） 使用VScode打开Makefile文件
（8） 执行如下命令初始化golang mod模式
（9） 编辑上一步产生的go.mod文件，添加语句
（10）执行如下命令整理依赖库
（11）执行make build 编译验证是否成功
（12）编辑driver/simpledriver.go文件自定义实现
（13）修改res/configuration.toml文件（可选）
（14）编译运行
（15）打开EdgeX GUI查看设备服务状态
（16）添加helloworld profile文件
（17）添加设备
（18）测试设备指令

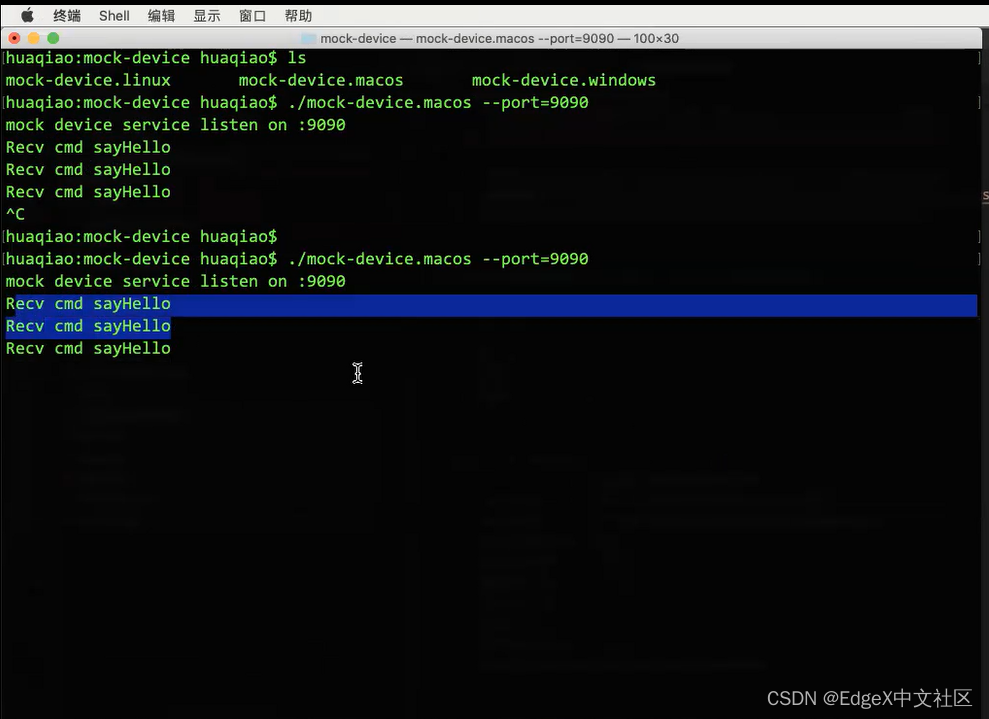

（19）使用mock device测试实际场景
（20）修改device-simple/driver/simpledriver.go文件
（21）重新编译运行
（22）GUI上更新device，添加连接协议
（23）测试设备指令

2. AutoEvent自动采集

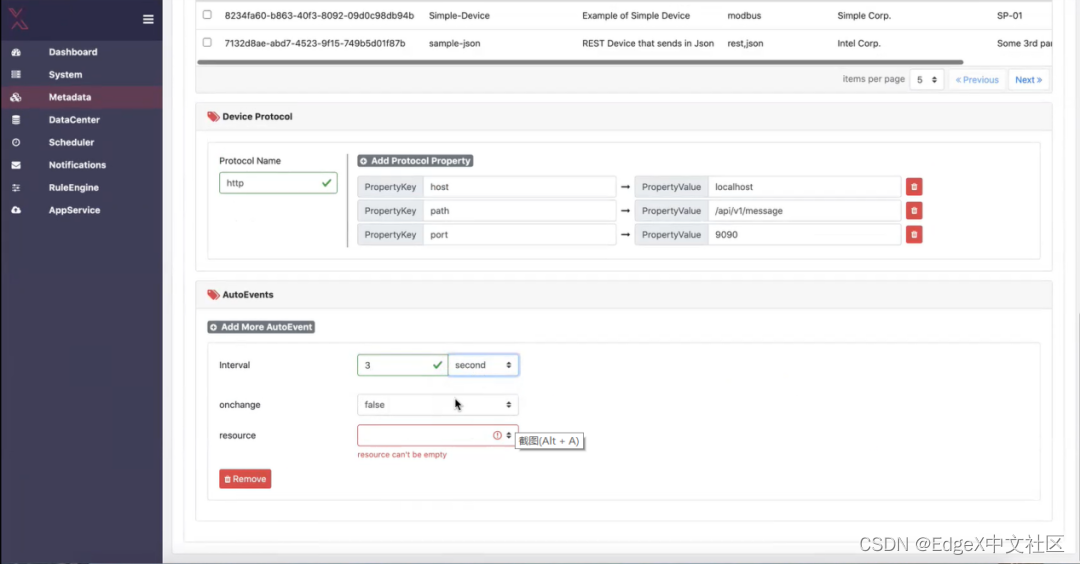

图注：AutoEvent定义采集时间与采集方式

AutoEvent是EdgeX边缘计算平台中内置的自动采集模块，通过设置自动采集时间，采集逻辑，采集方式实现程序自动采集输出。

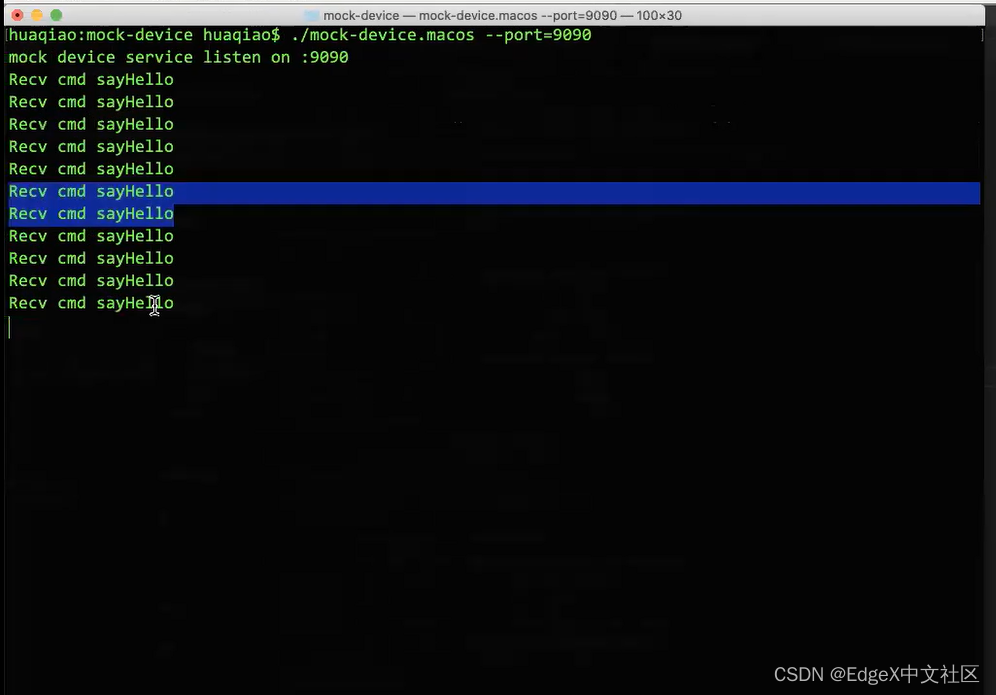

图注：上图设置AutoEvent3秒一次自动采集输出

3. 新的添加方式——Device List（预配置）

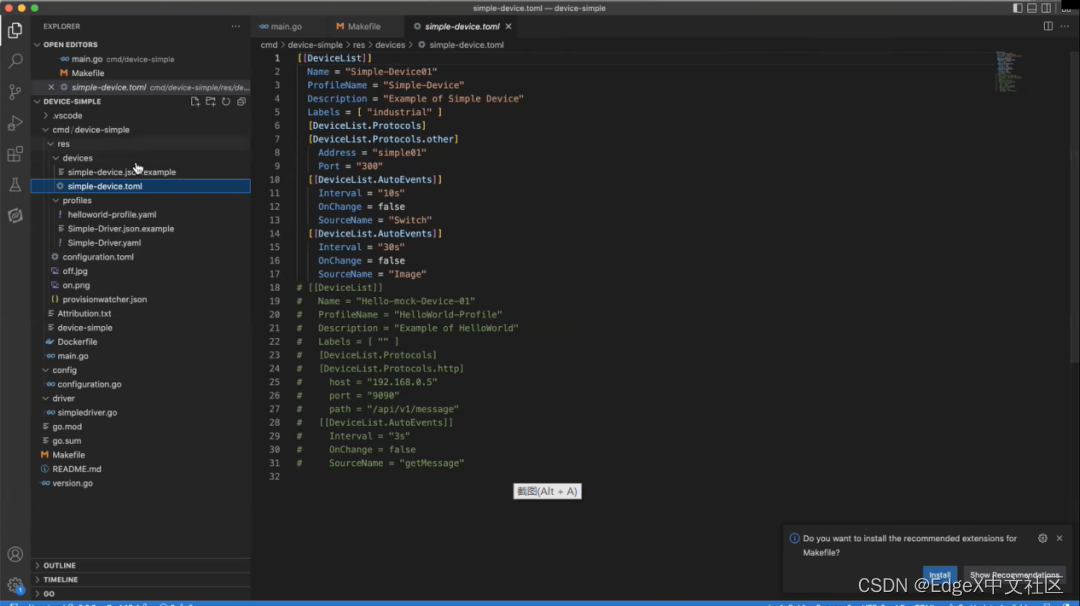

图注：res-devices文件夹下simple-device.toml配置文件中的devicelist

DeviceList是Linux环境中自带的一种预配置方式（存储路径res文件夹-devices文件夹-simple-device.toml文件），我们可以借助DeviceList实现新的设备添加。

图注：利用上图DeviceList（注释代码）添加设备

DeviceList的优势：

• 生产环境统一GUI环境下使用方便，便于在运行时添加额外设备
  DeviceList的劣势：
• 容器镜像中无法删除设备，每次重启时会读取已经删除的设备，导致已删除的设备反复运行（该问题不能在运行时解决）

图注：利用DeviceList添加设备同样实现3秒一次自动采集输出

4. 直播答疑

Question	Answer

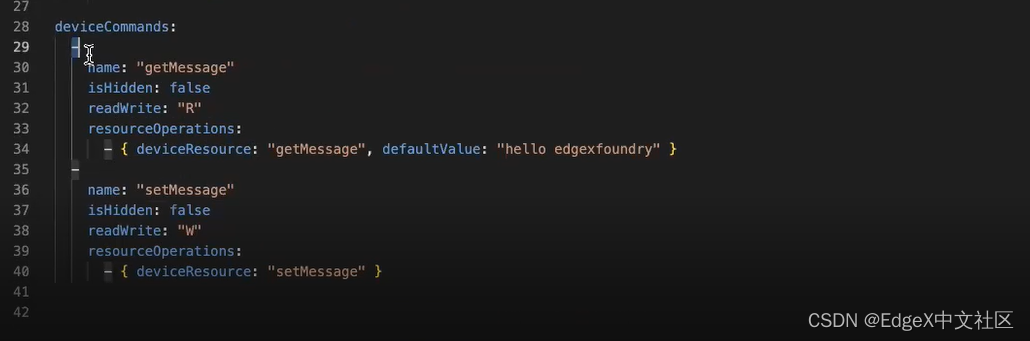

HandleReadCommands/HandleWriteCommands可以获取到当前调用的DeviceCommands吗？在reqs[ ]sdkModels.CommandRequest中只能获取到DeviceResources。如果不能获取到，能解释下为什么要这么设计吗？	DeviceCommands引用的是DeviceResources。比如说批量请求，我发送一个指令就可以获得多个资源。如下图所示：DeviceCommand是一个数组，你可以在下面添加很多设置，你发一个getMessage可以得到多个资源的属性。所以你无法得到DeviceCommand，这是它的设计逻辑。
目前EdgeX Foundry边缘计算框架里有多少标准设备服务协议可以提供使用？常用协议有没有内置？	目前已经有官方的motobus协议，LLRP，OPC UA，Camera，GPIO等很多协议内置在我们的EdgeX边缘计算框架里面，您可以前往EdgeX官网查看目前内置支持的标准库和常用协议。需要注意的是，部分内置协议不是标准开发协议，需要查看并自行修改，不建议直接投入生产应用。
用EdgeX配置文件，如果设置点位比较多，是不是会比较麻烦？	如果使用OPC UA协议去处理大量点位会很麻烦，但是目前没有支持分组的解决方式。未来，EdgeX核心开发团队会进行解决方法的探索。

————————————————

• 最后，让我们一起来看看今天的练习题吧~ （答案于文章最后公布）

01 GUI设备添加向导中，DeviceService和DeviceProfile顺序可以互换吗？DeviceProfile和AutoEvent的顺序可以互换吗？
A、可以 可以
B、可以 不可以
C、不可以 可以
D、不可以 不可以

02 AutoEvent中的资源（source）指的是哪些？
A、设备元信息中的resource
B、设备元信息中的command
C、以上都有

03 DeviceService配置中的DeviceList部分可以在配置中心动态更新吗？是调用的批量接口吗？
A、可以 是
B、不可以 是
C、可以 不是
D、不可以 不是

————————————————
