【MM32F5270开发板试用】三、音乐播放器

网友: 文档中心 2022-10-13 12:45:31

本篇文章来自极术社区与灵动组织的MM32F5270开发板评测活动，更多开发板试用活动请关注极术社区网站。作者：卢阿涛

一、前言

在上两篇文章实现了屏幕显示、触摸和DAC播放音乐的功能，趁周末抽点时间，又编写了从SD卡读取音频文件和界面的设计。

目前实现功能如下：

  1. 实现从SD卡中读取音频文件
  2. 实现播放和暂停
  3. 实现上一曲和下一曲
  4. 实现界面切换
  5. 目前测试从SD卡中只读取音频文件一小段，存放到RAM中，然后播放（如需实际应用，关于这一部分还需进行处理）

二、移植SD卡，挂载文件系统

这里之前测试的音频文件是直接取数组放在单片机内部，因为单片机内部空间有限，不能存放很多音频文件，故选择从SD卡中读取音频文件，这里移植了Fatfs，更方便去读取。

关于SD卡的移植，我看社区中已经有相关的教程了，这里就不介绍了。

三、界面介绍

关于音乐播放器界面的设计，采用极简的方式，一共有3个界面，第一个是主界面，只显示了音乐图标，第二个界面是音频文件列表，显示从SD卡中读取的音频文件，第三个界面是播放界面，有暂停、开始、上一首、下一首、返回上一界面和返回主界面功能。

（界面就随便写写，能用）

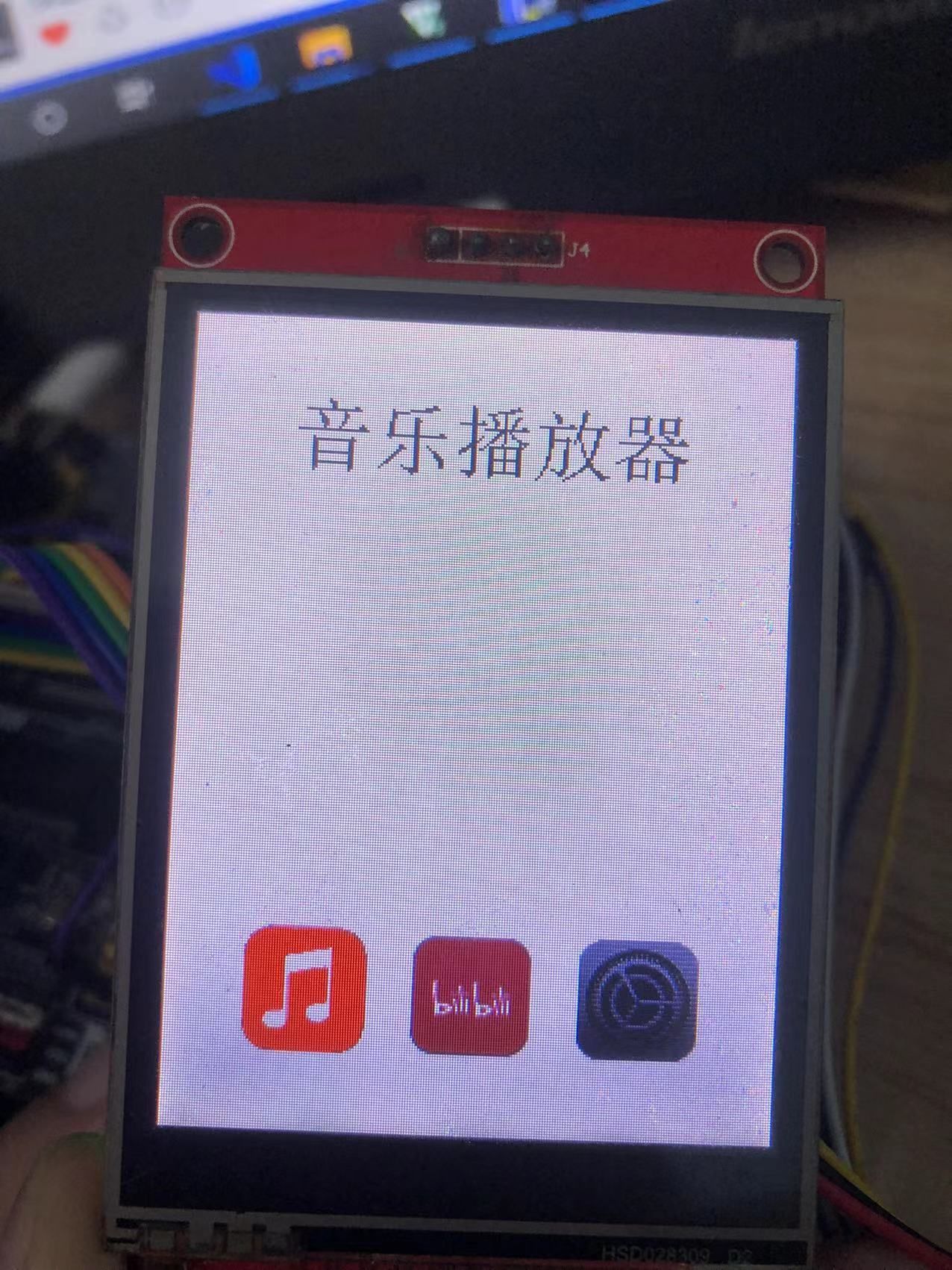

主界面：

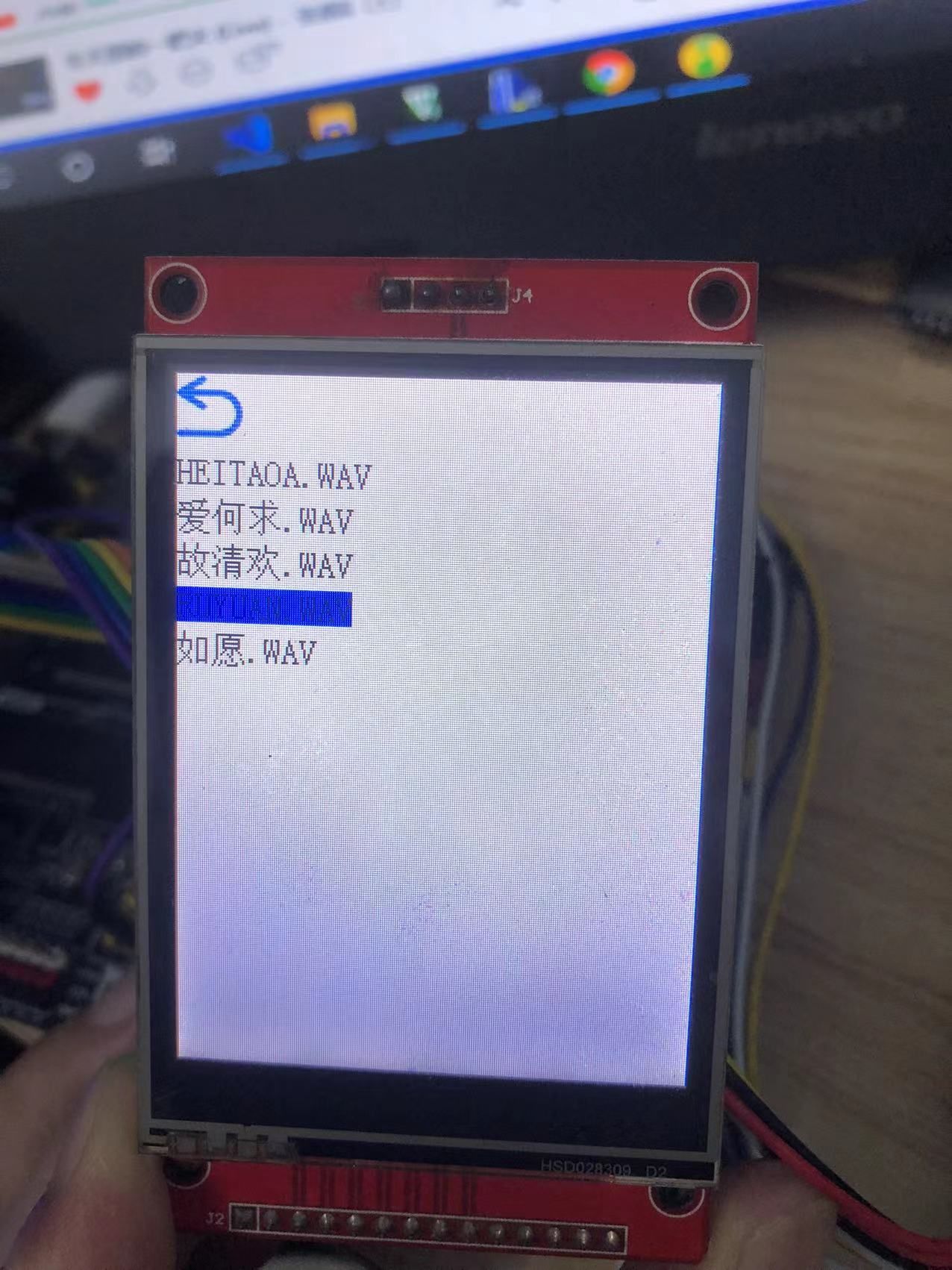

音频列表界面：

播放界面：

四、触摸注册

这里面编写了触摸注册部分，通过注册触摸任务可以方便的去处理和触摸相关的部分，部分代码如下:

触摸任务结构体定义：

typedef struct {    uint8_t isUse;// 是否使用    /* 触摸的范围 */    uint16_t startX;  uint16_t startY;    uint16_t length;    uint16_t width;    uint8_t page;// 注册在第几页    void (*touchTasks)(void);    uint8_t taskIsRunning; // 任务是否在执行中 }TOUCH_TASK;TOUCH_TASK touchTaskStruct[TOUCH_TASK_NUM];

触摸任务注册函数：

/********************************************@功能: 触摸任务注册 @日期：2022-08-21 16:29@作者：lengyuefeng@说明: @参数:  void (*touchTasks)(void)：要注册的任务 x，y:起始坐标 length: 长 width: 宽 page:注册在第几页@返回值: 0：注册成功 其他:注册失败 *********************************************/uint8_t TOUCHTASK_regesiter(uint16_t x,uint16_t y,uint16_t length,uint16_t width,void (*touchTasks)(void),uint8_t page){    uint8_t i;    /* 注册触摸任务 */    for(i = 0; i < TOUCH_TASK_NUM;i++)    { if(touchTaskStruct[i].isUse == noUse) // 当前任务没有被注册过  {     /* 开始注册 */     touchTaskStruct[i].startX = x;     touchTaskStruct[i].startY = y;     touchTaskStruct[i].length = length;     touchTaskStruct[i].width = width;     touchTaskStruct[i].touchTasks = touchTasks;  // 链接此任务     touchTaskStruct[i].isUse = use;  // 标记为已使用     touchTaskStruct[i].page = page;     return 0;  // 链接到任务之后就退出  注册成功  }    }    return 1; // 未注册成功 }

触摸扫描函数：

/********************************************@功能: 触摸检测 @日期：2022-08-21 15:39@作者：lengyuefeng@说明: @参数:  无@返回值: 无*********************************************/void music_touchDetect(void){    uint8_t i;    if(TOUCH_GetSta() == TOUCH_STATE_PRESS)  // 触摸按下     { /* 扫描触摸任务 */ for(i = 0; i< TOUCH_TASK_NUM;i++) {      if(touchTaskStruct[i].isUse == use)  // 先判断此任务有没有注册      {  if(touchTaskStruct[i].page == currentInterface.currentPage) // 判断是否是当前界面触摸  {      // u1_printf("touchTaskStruct[i].page:%d\r\n",touchTaskStruct[i].page);      /* 判断任务有没有触发 */      if(0 == music_touchSetRange(touchTaskStruct[i].startX,touchTaskStruct[i].startY,touchTaskStruct[i].length,touchTaskStruct[i].width))      {   /* 执行触发任务 */   if(touchTaskStruct[i].taskIsRunning == TASK_NO_RUNNING)   {touchTaskStruct[i].taskIsRunning = TASK_RUNNING;touchTaskStruct[i].touchTasks(); /* 任务执行完毕之后，可以再次触摸 触摸任务没有执行完，不再扫描任务 */touchTaskStruct[i].taskIsRunning = TASK_NO_RUNNING;   }      }  }     } }    }}

五、结论

目前也算是基本实现了一个简易的音乐播放器的效果。此程序功能流程都有了，算是一个演示版本。

六、实现效果

这里直接放视频给大家看一下。

优酷视频​v.youku.com/v_show/id_XNTg5NzIzMTEyNA==.html?spm=a1z3jc.11711052.0.0&isextonly=1

七、工程代码

代码部分放到gitee上了。
音乐播放器源码
