【MM32F5270开发板试用】GPIO输入+EXTI外部中断例程demo试用

本篇文章来自极术社区与灵动组织的MM32F5270开发板评测活动，更多开发板试用活动请关注极术社区网站。作者：Zeee

前言：

首先，感谢灵动微电子与极术社区给予宝贵的试用机会。借助本次对Plus-F5270开发板的试用，第一次接触到了高性能物联网开发板，非常荣幸，十分感谢。同时极术社区中有许多优秀的文章提供了指导，感谢各位大佬的指点。

开发板资料介绍：

• MM32F5270是基于安谋科技的 Armv-8 架构的“星辰”STAR-MC1 处理器开发的 32 位微控制器产品，主控工作频率可达120MHz，内置多达 256KB Flash 和 192KB RAM，配置浮点运算单元（Floating Point Unit, FPU）、数字信号处理单元（Digital Signal Processing, DSP）、信号间互联矩阵MindSwitch、可配置逻辑单元CLU、三角函数加速单元CORDIC等算法加速单元，并集成了丰富的外设模块和充足的 I/O 端口。内置了 L1 ICache、DCache、指令紧密耦合存储器 ITCM 和数据紧密耦合存储器 DTCM，同时具备高性能和低功耗的特点。

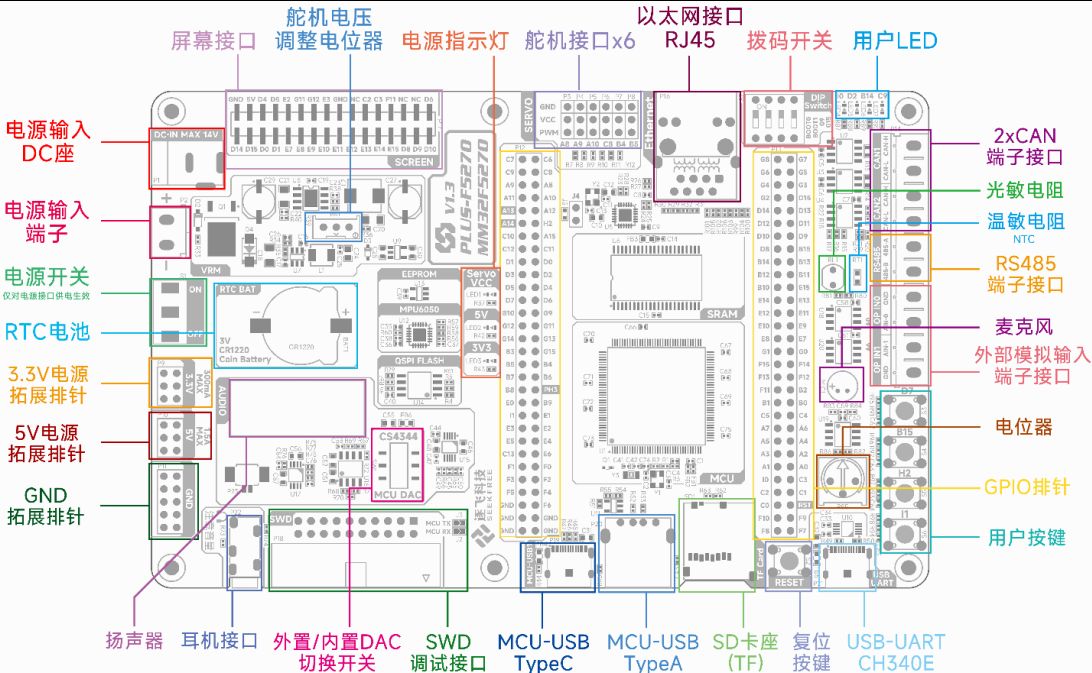

PLUS-F5270开发板功能示意框图：

开箱体验：

拆开包装盒，里面开发套件共有5件：
1、 Plus-F5270开发板
2、 创芯工坊PWLINK2（DAP）
3、 杜邦线
4、 USB Type-C数据线
5、 开发板说明页
ps:防bug符还挺有趣的。

环境说明：

系统：WIN10
KEIL：KEIL 5 uVision v5.37
（建议将keil5升级到最新版5.37，因为版本低可能造成pack包安装出错）

• MM32F5270的Pack支持包(MindMotion.MM32F5277E\_DFP.0.0.6.pack)下载：

https://www.mindmotion.com.cn/support/software/keil\_pack

选择这个版本安装

• MM32F5270的例程demo文件下载：
  https://mindsdk.mindmotion.com.cn
  ps:需要注册账号登录才能下载

配置与烧录：

PWLINK2烧录器连接：

• 烧录器连上电脑，使用杜邦线按SWD调试接口引脚定义图连接：

Keil5配置：

• 打开魔术棒点击debug界面选择切换成CMSIS-DAP

灵动例程开发：

1. GPIO输入-按键检测

灵动微电子官网SDK有很多例程，将下载的例程包文件(plus-f5270\_mdk)解压找到driver\_examples，里面有许多的目录，进入gpio目录，直接运行以.uvprojx结尾的工程文件。如图所示。

• 硬件原理

• 软件代码
  #include #include #include “board_init.h” /* * Definitions / / * Variables*/ /** Declerations*/ /** Functions*/ void delay(int i) { while(i–); } int main(void) { BOARD_Init(); printf(“\r\ngpio_basic example.\r\n”); while (1) { if ( GPIO_ReadInDataBit(BOARD_KEY0_GPIO_PORT, BOARD_KEY0_GPIO_PIN) ) /* 按键S4未按下，LED点亮*/ { GPIO_WriteBit(BOARD_LED2_GPIO_PORT, BOARD_LED2_GPIO_PIN, 1u); /* LED off. / GPIO_WriteBit(BOARD_LED3_GPIO_PORT, BOARD_LED3_GPIO_PIN, 1u); / LED off. / GPIO_WriteBit(BOARD_LED0_GPIO_PORT, BOARD_LED0_GPIO_PIN, 1u); / LED off. / GPIO_WriteBit(BOARD_LED1_GPIO_PORT, BOARD_LED1_GPIO_PIN, 1u); / LED off / } else / 按键S4按下，LED熄灭*/ { GPIO_WriteBit(BOARD_LED3_GPIO_PORT, BOARD_LED3_GPIO_PIN, 0u); /* LED on. / delay(600000); GPIO_WriteBit(BOARD_LED2_GPIO_PORT, BOARD_LED2_GPIO_PIN, 0u); / LED on. / delay(600000); GPIO_WriteBit(BOARD_LED1_GPIO_PORT, BOARD_LED1_GPIO_PIN, 0u); / LED on. / delay(600000); GPIO_WriteBit(BOARD_LED0_GPIO_PORT, BOARD_LED0_GPIO_PIN, 0u); / LED on. */ delay(600000); } } }

点击“Build Target”，无报错。点击Download按钮，提示下载成功。

• 执行结果
  按下S4按键时，GPIO读取输入电平为低，将对应LED引脚电位拉低，此时LED全部依次点亮，反之松开按键，LED全部熄灭。

1. EXTI外部中断-按键计数

例程包中找到driver\_examples，进入exti目录，直接打开以.uvprojx结尾的工程文件后编译并且烧录。

• 软件代码

#include "board_init.h" /* * 定义*/    volatile bool app_exti_event_on = false; /* 中断状态 */    volatile uint32_t app_exti_event_times = 0u; /*计算中断时间*/    /** Declerations */    void app_exti_init(void);    /** Functions*/    int main(void)    { BOARD_Init(); printf("\r\n<<>>\r\n"); /* 设置exti和syscfg */ app_exti_init();  //初始化exti while (1) {     while ( !app_exti_event_on ) /* 检查中断状态*/     {     }     app_exti_event_on = false; /*清除中断标志位 */     app_exti_event_times += 1u; /* 计数1次 */     printf("exti interrupt times:%u.\r\n", (unsigned)app_exti_event_times); }    }    /*设置外部中断和系统配置*/    void app_exti_init(void)    { SYSCFG_SetExtIntMux(BOARD_SYSCFG_EXTIPORT, BOARD_SYSCFG_EXTILINE); /* 配置外部中断和使能 */ EXTI_SetTriggerIn(BOARD_EXTI_PORT, BOARD_EXTI_LINE, EXTI_TriggerIn_FallingEdge); EXTI_EnableLineInterrupt(BOARD_EXTI_PORT, BOARD_EXTI_LINE, true); /* 配置NVIC */ NVIC_EnableIRQ(BOARD_EXTI_IRQN);    }    /* EXTI IRQ Handler */    void BOARD_EXTI_IRQHandler(void)    { uint32_t flags = EXTI_GetLineStatus(BOARD_EXTI_PORT); if ( 0u != ( flags & BOARD_EXTI_LINE ) ) /* Interrupts. */ {     app_exti_event_on = true; } EXTI_ClearLineStatus(BOARD_EXTI_PORT, flags);    }

• 执行结果

打开串口助手可以看到程序已成功运行，当按下按键S4产生外部中断信号，实现了输入信号下降沿的检测，触发中断计数1次，如图所示。

ps：串口波特率（Baud rate）：9600，且与电脑通信时需连接USB-UART CH340E端口 。

总结

再次感谢极术社区给予宝贵的试用机会，通过这两天的试用，从各方面上手可以看出MM32F5270开发板是一款面向物联网的多功能高性能开发板，板子接口十分丰富，结构布局合理。最后希望通过开源社区的形式，把产品和相关生态一起完善起来，推动国产MCU的崛起突出重围。
本次是从例程demo简单的上手开发，最终成功实现了例程的功能。针对这块板子，后续我会尝试这几个方向开发：基于科大讯飞的语言识别助手、基于MQTT协议的远程监测系统。本篇分享到这里就结束了，感谢大家的观看，下次再会~
