【MM32F5270开发板试用】 MindSDK使用测评

网友: 文档中心 2022-10-25 11:04:53

本篇文章来自极术社区与灵动组织的MM32F5270开发板评测活动，更多开发板试用活动请关注极术社区网站。作者：胖墩墩

一、前言：

非常感谢极术社区和灵动微电子开展的MM32F5270开发板试用申请活动，能够让我有幸接触MM32F5F5270开发板，作为一个电子爱好者，个人非常喜欢这款高性能的物联网开发板。感谢美林小姐姐在物联网学习技术群发了试用申请的链接，同时也非常感谢社区的大佬帮忙解答疑问。

二、开发板资料介绍

  1. Plus-F5270，据灵动微电子市场总监王维介绍，MM32F5系列采用Armv8-M Mainline架构，全系配置安谋科技“星辰”STAR-MC1处理器，在架构和外设设计上做了多处创新，能够适应工业、IoT、汽车等多种高端市场。
  2. 完整的生态配套：灵动微电子同步发布了配套的新软件和硬件的平台和开发工具，以提供给用户更全面的开发和评估的体验。

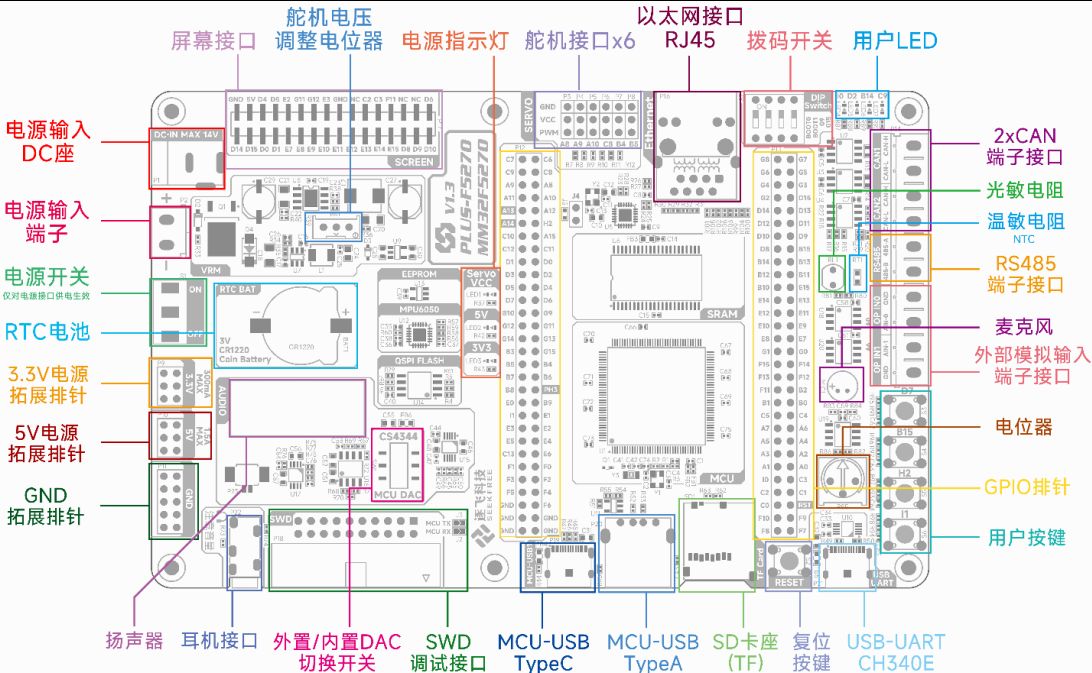

  3. 开发板功能示意图：

  • 4KB L1 I-Cache，4KB L1 D-Cache
  • 多达 256KB 内置 Flash
  • 多达 192KB 内置 RAM（包括 32KB ITCM、32KB DTCM 和 128KB System RAM）
  • 内置 QSPI 接口，支持程序在线执行（eXecute-in-Place，XIP）
  • 内置 FSMC 并行存储器接口
  • 2 个 12 位 SAR ADC，采样率高达 3MSPS，配置最高 24 个外部通道，支持最高 256 倍硬件过采样
  • 2 个 12 位 DAC、3 个比较器
  • 7 个 16 位定时器、2 个 32 位定时器
  • 8 个 UART 接口（包含1 个 LPUART）、3 个 SPI 接口、3 个 I2S 接口、2 个 I2C 接口
  • 1 个 USB OTG 全速接口
  • 2 个 FlexCAN 接口
  • 部分型号配置 10M/100M 以太网控制器
  • 支持的温度范围为 -40℃ - 105 ℃
  • 提供 LQFP144、LQFP100 和 LQFP64封装

三、开箱之初体验

em…提供的套件足以玩转开发板，不过有一说一这块板子的体积应该是我用过的第三个大体量的家伙，属实被震惊到了，确实比树莓派和arduino大。

  1. Plus-F5270开发板 1块
  2. 创芯工坊PWLINK2（DAP） 1个
  3. 母对母杜邦线 12条
  4. USB Type-C数据线 1条
  5. 开发板说明页 1张

【MM32F5270开发板试用】 MindSDK使用测评

【MM32F5270开发板试用】 MindSDK使用测评

【MM32F5270开发板试用】 MindSDK使用测评

【MM32F5270开发板试用】 MindSDK使用测评

铁子们，是不是很惊艳啊？

四、开发环境搭建

萌新小伙伴可以按照我的顺序来安装开发环境逐步上手，大佬们请随意，_

  • 系统：win10
  • ide: 免费注册地址：免费注册地址V5.37,下载下来使用社区提供的序列号注册一个社区版本即可，42B2L-JM9GY-LHN8C。不会的小伙伴可以参考这个博文，感谢原文博主。安装idea具体步骤。有大聪明说，那我能不能直接下载，安装，那当然也是可以的。不过不破解的版本用着多少有点怪异。直接下载
  • 设备支持包：官网下载，文件下载下来之后解压缩，尔后找到“MindMotion.MM32F5277E_DFP.0.0.7.pack”点击安装，如下图：

【MM32F5270开发板试用】 MindSDK使用测评

  • mdk，下载之前需要先注册一个账号，然后再进行相关的下载操作。官网地址，这个是本次测评的重要参与者。关于mdk的操作，就不赘述了，官网的视频有讲解，不会的小伙伴可以去查看一下，很简单。

五、配置与烧录

usb接口供电，烧录器进行程序烧录。大聪明可以直接使用烧录器接线供电和程序烧录。

1、先给板子上电，完成开机自检测。板子通电后会有提示音乐和跑马灯的效果，很炫。

【MM32F5270开发板试用】 MindSDK使用测评

2、程序烧录器我这边是接了4根线，分别是RST,SWCLK,SWDIO,GND。位置如下图：

【MM32F5270开发板试用】 MindSDK使用测评

3、Keil5配置
在Keil5中载入工程后，点击魔法棒，选择如下图选项;接着点击后面的设置按钮，继续选择CMSIS-DAP这个选项，具体见第二张图：

【MM32F5270开发板试用】 MindSDK使用测评

【MM32F5270开发板试用】 MindSDK使用测评

一定要点击确认按钮，这样就完成了设备烧录的设置。

六、例程开发

1、串口通信（HelloWord）
2、GPIO输入-案件检测
3、adc_basic

代码1

/* * Copyright 2021 MindMotion Microelectronics Co., Ltd. * All rights reserved. * * SPDX-License-Identifier: BSD-3-Clause */#include "board_init.h"/* * Macros. *//* * Variables. *//* * Declerations. *//* * Functions. */int main(void){    uint8_t ch;    BOARD_Init();    printf("hello, world\r\n");    while (1)    { ch = getchar(); putchar(ch);    }}/* EOF. */

代码2

/* * Copyright 2021 MindMotion Microelectronics Co., Ltd. * All rights reserved. * * SPDX-License-Identifier: BSD-3-Clause */#include #include #include "board_init.h"/* * Definitions. *//* * Variables. *//* * Declerations. *//* * Functions. */int main(void){    BOARD_Init();    printf("\r\ngpio_basic example.\r\n");    while (1)    { if ( GPIO_ReadInDataBit(BOARD_KEY0_GPIO_PORT, BOARD_KEY0_GPIO_PIN) ) /* key is no pressed. */ {     GPIO_WriteBit(BOARD_LED0_GPIO_PORT, BOARD_LED0_GPIO_PIN, 1u); /* led off. */     GPIO_WriteBit(BOARD_LED1_GPIO_PORT, BOARD_LED1_GPIO_PIN, 0u); /* led on. */ } else /* key is pressed. */ {     GPIO_WriteBit(BOARD_LED0_GPIO_PORT, BOARD_LED0_GPIO_PIN, 0u); /* led on. */     GPIO_WriteBit(BOARD_LED1_GPIO_PORT, BOARD_LED1_GPIO_PIN, 1u); /* led off. */ }    }}/* EOF. */

代码3

/* * Copyright 2021 MindMotion Microelectronics Co., Ltd. * All rights reserved. * * SPDX-License-Identifier: BSD-3-Clause */#include #include #include "board_init.h"/* * Definitions. *//* * Variables. *//* * Declerations. */void     app_adc_init(void);uint32_t app_adc_run_conv(void);/* * Functions. */int main(void){    BOARD_Init();    printf("adc_basic example.\r\n");    app_adc_init();    printf("press any key to start the conversion.\r\n");    ADC_DoAutoCalib(BOARD_ADC_PORT); /* get calibration factors using hardware self-calibration. */    while (1)    { /* type any key into the terminal to trigger the conversion. */ getchar(); /* satrt the one channel conversion. */ printf("app_adc_run_conv() start...\r\n"); printf("adc_val= %u\r\n", (unsigned)app_adc_run_conv()); printf("app_adc_run_conv() done.\r\n\r\n");    }}/* setup the adc converter, and prepare a regular conversion sequence with only one channel in. */void app_adc_init(void){    /* pins and clock are already in the pin_init.c and clock_init.c. */    /* setup the converter. */    ADC_Init_Type adc_init;    adc_init.Resolution = ADC_Resolution_Alt0;    adc_init.ConvMode = ADC_ConvMode_SingleSlot;    adc_init.Align = ADC_Align_Right;    adc_init.SingleDiffMode = ADC_SingleDiffConvMode_SingleEnd; /* single-ended channel conversion mode. */    adc_init.SingleVolt = ADC_SingleConvVref_Internal;  /* internal reference voltage as the reference voltage for single-ended conversion. */    ADC_Init(BOARD_ADC_PORT, &adc_init);    ADC_Enable(BOARD_ADC_PORT, true); /* power on the converter. */    /* setup the sequence, a fixed channel 0 conversion. */    ADC_EnableSeqSlotFixed(BOARD_ADC_PORT, BOARD_ADC_SLOT_MASK, ADC_SeqFixedDirection_LowFirst);    /* set channel sample time. */    ADC_SetChnSampleTime(BOARD_ADC_PORT, BOARD_ADC_CHN_NUM, ADC_SampleTime_Alt7);}/* software tirgger the adc converter and start the sequence conversion. */uint32_t app_adc_run_conv(void){    uint32_t data;    uint32_t flags;    uint32_t adc_channel; /* keep the actual hardware conversion channel number. */    /* software tirgger the conversion. */    ADC_DoSwTrigger(BOARD_ADC_PORT, true);    /* wait while the conversion is ongoing. */    while( 0u == (ADC_GetStatus(BOARD_ADC_PORT) & ADC_STATUS_CONV_SEQ_DONE) )    {}    ADC_ClearStatus(BOARD_ADC_PORT, ADC_STATUS_CONV_SEQ_DONE);    data = ADC_GetChnConvResult(BOARD_ADC_PORT, &adc_channel, &flags);    if (0u == (flags & ADC_CONV_RESULT_FLAG_VALID) )    { data = 0u; /* the data is unavailable when the VALID flag is not on. */    }    return data;}/* EOF. */

效果1：

【MM32F5270开发板试用】 MindSDK使用测评

【MM32F5270开发板试用】 MindSDK使用测评

【MM32F5270开发板试用】 MindSDK使用测评

效果2：

效果3：

【MM32F5270开发板试用】 MindSDK使用测评

评价与总结

作为一个电子爱好者，个人觉得MindSDK设置的非常好，不仅有丰富的Demo工程，且工程中有比较友好的“readme.md”引导，让开发者可以知道该怎么玩，还特别说明了结果是什么。对于我这样的新手小白来说真的太友好了。工程中的代码重要的地方也都有注释，非常棒。开发板的性能稳定，提供的功能丰富，相关的外设自己后期可以扩展。貌似除了体积大，好像没什么缺点了，哈哈~
再次感谢社区能提供宝贵的试用机会，拿到板子到现在已经有4天了，这几天一直在了解板子的原理、在B站上看了苏工的课程视频、在社区看了不少大佬的博文、还向微信群里几个活跃的小伙伴请教了不少知识，真的非常的开心。本人本质工作是从事软件开发的，所以平时工作也很忙，但是对于新鲜技术的研究始终抱有热情，因为疫情原因很多传感器都在老家，暂时没法回去，目前只能先从 MindSDK开始熟悉板子，慢慢上手各项功能，最终的方向还是想实现智慧花盆的功能和实现MicroPython的移植。

夜深了，小伙伴们，晚安下次见~
