前言

是单片机电路基础《上》的下集


一、初始电路原理图

  • 只是认识一下不会一下子弄懂
原理图,顾名思义就是表示电路板上各器件之间连接原理的图表。学习单片机和学硬件电路设计都是通过分析电路原理图了解各种电子器件的功能和工作原理,才能得心应手开展工作。

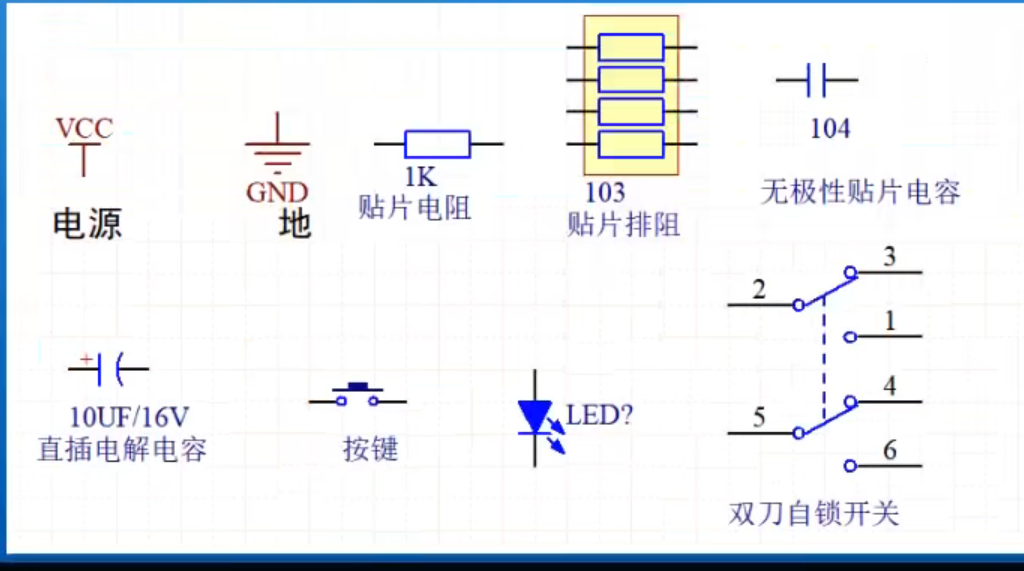

原理图中常见的一些符号:
在这里插入图片描述
在电路原理图中有时器件相隔距离太远不方便连接电气走线可以采用网络标号的形式进行电气链接。

网络标号:电路原理图中网络标号相同的点表示实际连接

单片机电路基础《下》

上图中R1的右端采用网络标号“N1”和LED1左端相连。
R2的右端和LED2的左端采用电气连接线相连

示例:pandas 是基于NumPy 的一种工具,该工具是为了解决数据分析任务而创建的。

二、单片机最小系统结构

单片机需要运行起来的最基本的条件:(传统51单片机)

 1.电源     (给整个系统提供能量) 2.单片机芯片 (运行程序/处理数据) 3.晶振电路     (给单片机工作提供节拍) 4.复位电路     (单片机上电时需要复位程序从头开始运行)

在这里插入图片描述

三、单片机工作的基本时序

振荡周期:也称时钟周期,是指为单片机提供时钟脉冲信号的振荡源的周期。机器周期:一个机器周期包含12个时钟周期。在一个机器周期内,CPU可以完成一个独立的操作。

例如计算机外部晶振频率为11.0592MHz的单片机一个机器周期所需的时间:
1/11.059212≈1.085μS
说明:“1/
(11.0592*1000000)”乘以十的六次方把MHz转换为hz再乘以“12”是12个时间周期等于一个机器周期最终值为秒,把这个单位为妙的值乘以10的六次方约等于1.085微妙。

补充:1MHz = 1000000hz1khz = 1000hz1s = 1000000μs1s = 1000ms1ms = 1000μs
