GD32F4xx串口收发，DMA+空闲中断

GD32F4xx系列的串口收发DMA+空闲中断基础配置：(这里主要是以DMA+空闲中断为例)
原理就不赘述了，网上资料很多，这里直接进行配置和测试。

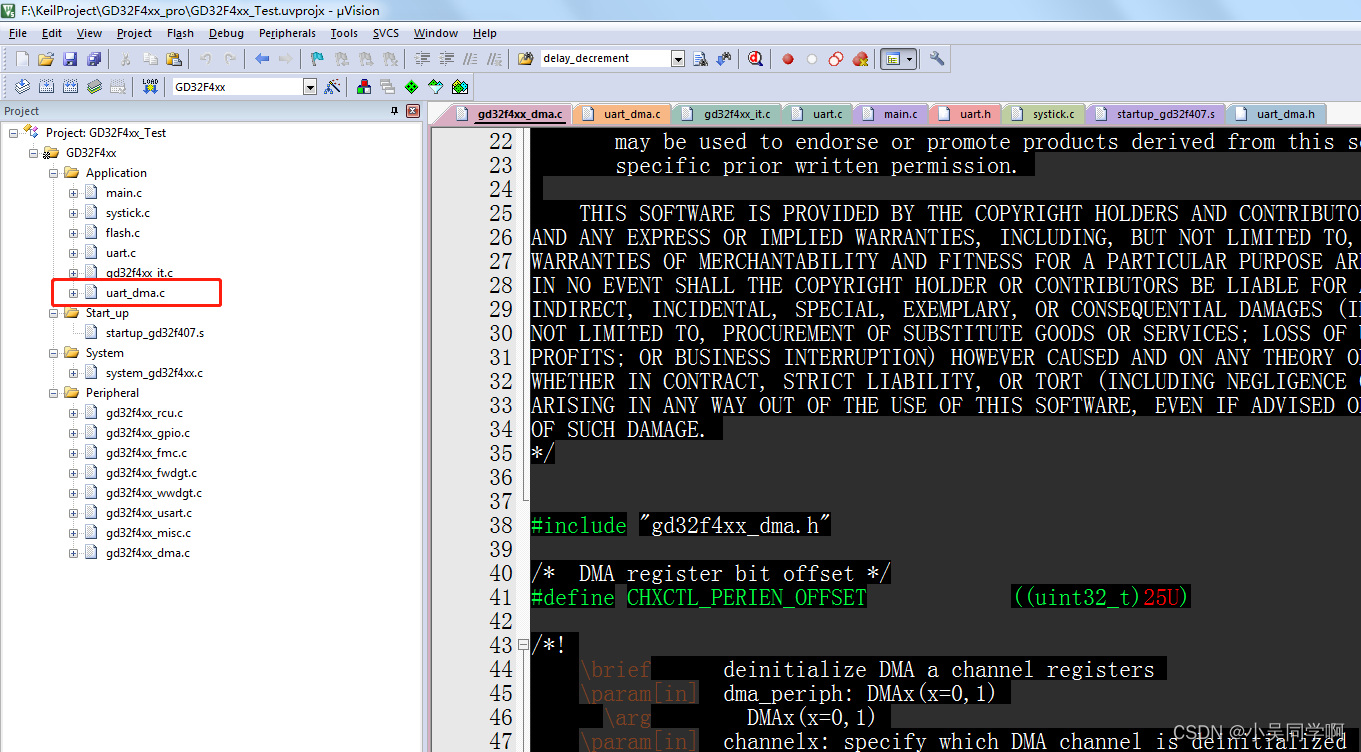

1，首先添加GD32F4xx的dma外设库函数文件到工程中。

2，新建一个uart_dma.c文件并添加到工程中。

3，配置串口的DMA传输。

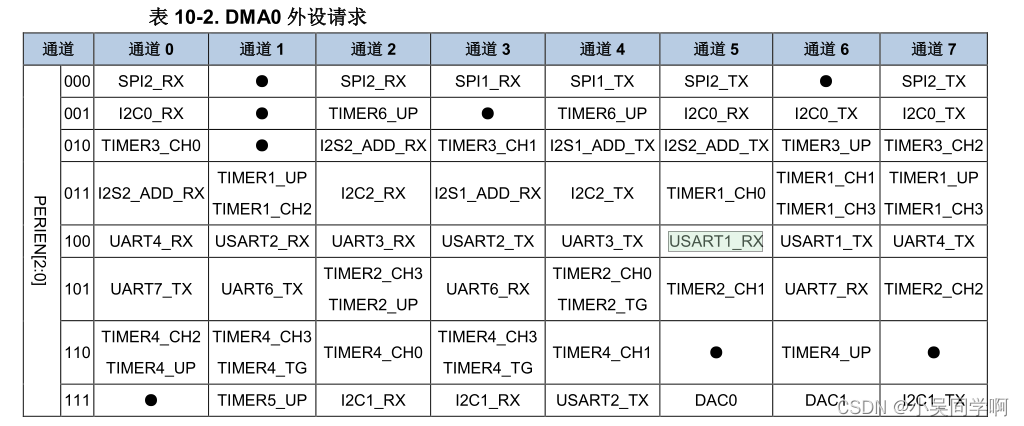

这里以USART1为例进行配置，配置不同的串口需要通过GD32F4xx用户手册找到对应的DMA编号和通道


代码编写：

uart_dma.c文件//通过上面的表格可以发现USART1  Tx对应DMA0 的通道6，rx对应DMA0的通道5，因此在进行DMA配置的时候可以按照表格进行配置uint8_t g_send_data[256];//发送数据uint8_t g_recv_data[256];//接收数据int32_t uart_dma_init(void){usart_deinit(USART1);usart_disable(USART1);rcu_periph_clock_enable(RCU_GPIOA);rcu_periph_clock_enable(RCU_USART1);gpio_af_set(GPIOA,GPIO_AF_7,GPIO_PIN_2|GPIO_PIN_3);gpio_mode_set(GPIOA, GPIO_MODE_AF, GPIO_PUPD_PULLUP, GPIO_PIN_2|GPIO_PIN_3);gpio_output_options_set(GPIOA, GPIO_OTYPE_PP, GPIO_OSPEED_50MHZ, GPIO_PIN_2|GPIO_PIN_3);nvic_irq_enable(USART1_IRQn,5,0);usart_baudrate_set(USART1,9600);usart_parity_config(USART1,USART_PM_NONE);usart_word_length_set(USART1,USART_WL_8BIT);usart_stop_bit_set(USART1,USART_STB_1BIT);usart_hardware_flow_coherence_config(USART1,USART_HCM_NONE);usart_data_first_config(USART1,USART_MSBF_LSB);usart_enable(USART1);usart_transmit_config(USART1,USART_TRANSMIT_ENABLE);usart_receive_config(USART1,USART_RECEIVE_ENABLE);usart_dma_transmit_config(USART1, USART_DENT_ENABLE);//打开串口DMA发送usart_dma_receive_config(USART1, USART_DENR_ENABLE);//打开串口DMA接收usart_flag_clear(USART1, USART_FLAG_TC);usart_interrupt_enable(USART1,USART_INT_IDLE);//使用串口空闲中断    return 0;}int32_t usart_dma_tx_init(void){dma_single_data_parameter_struct dma_init_struct;    /* enable DMA0 */rcu_periph_clock_enable(RCU_DMA0);    /* deinitialize DMA channel6(USART1 tx) */    dma_deinit(DMA0, DMA_CH6);//Tx对应DMA0 通道6    dma_init_struct.direction = DMA_MEMORY_TO_PERIPH;    dma_init_struct.memory0_addr = (uint32_t)g_send_data;    dma_init_struct.memory_inc = DMA_MEMORY_INCREASE_ENABLE;    dma_init_struct.number = sizeof(g_send_data);    dma_init_struct.periph_addr = (uint32_t)(&USART_DATA(USART1));    dma_init_struct.periph_inc = DMA_PERIPH_INCREASE_DISABLE;    dma_init_struct.periph_memory_width = DMA_PERIPH_WIDTH_8BIT;    dma_init_struct.priority = DMA_PRIORITY_ULTRA_HIGH;    dma_single_data_mode_init(DMA0, DMA_CH6, &dma_init_struct);    dma_channel_subperipheral_select(DMA0, DMA_CH6, DMA_SUBPERI4);    //configure DMA mode     dma_circulation_disable(DMA0, DMA_CH6);return 0;}int32_t usart_dma_rx_init(void){dma_single_data_parameter_struct dma_parameter;    /* enable DMA0 */rcu_periph_clock_enable(RCU_DMA0);    /* 接收 dm0 channel5(USART1 rx) */    dma_deinit(DMA0, DMA_CH5);//rx对应DMA0通道5    dma_parameter.direction = DMA_PERIPH_TO_MEMORY;    dma_parameter.periph_addr = (uint32_t)(&USART_DATA(USART1));    dma_parameter.periph_inc = DMA_PERIPH_INCREASE_DISABLE;    dma_parameter.periph_memory_width = DMA_PERIPH_WIDTH_8BIT;    dma_parameter.memory0_addr = (uint32_t)g_recv_data;    dma_parameter.memory_inc = DMA_MEMORY_INCREASE_ENABLE;    dma_parameter.number = sizeof(g_recv_data);    dma_parameter.priority = DMA_PRIORITY_ULTRA_HIGH;    dma_parameter.circular_mode = DMA_CIRCULAR_MODE_DISABLE;    dma_single_data_mode_init(DMA0, DMA_CH5, &dma_parameter);    /* configure DMA mode */    dma_channel_subperipheral_select(DMA0, DMA_CH5, DMA_SUBPERI4);    dma_channel_enable(DMA0, DMA_CH5);return 0;}/**  * @brief  调试信息发送接口  * @param  data：调试数据指针；\  * len：调试数据的数据长度  * @retval 0或其他错误代码 **/int32_t uart_dma_send(uint8_t *data,uint32_t len) {usart_flag_clear(USART1, USART_FLAG_TC);dma_channel_disable(DMA0, DMA_CH6);dma_flag_clear(DMA0, DMA_CH6, DMA_FLAG_FTF);dma_memory_address_config(DMA0, DMA_CH6, DMA_MEMORY_0, (uint32_t)data);dma_transfer_number_config(DMA0, DMA_CH6, len);dma_channel_enable(DMA0, DMA_CH6);while (usart_flag_get(USART1, USART_FLAG_TC)!=RESET);return 0;}int32_t uart_dma_stop(void){    usart_disable(USART1);    return 0;}gd32f4xx_it.c文件extern uint32_t g_recv_data[256];void USART1_IRQHandler(void){uint32_t recv_len=0;if(usart_interrupt_flag_get(USART1,USART_INT_FLAG_IDLE) != RESET){usart_interrupt_flag_clear(USART1,USART_INT_FLAG_IDLE);USART_STAT0(USART1);USART_DATA(USART1);dma_channel_disable(DMA0, DMA_CH5);recv_len = sizeof(g_recv_data) - dma_transfer_number_get(DMA0, DMA_CH5);if(recv_len != 0 && recv_len < sizeof(g_recv_data)){//memcpy(g_serial_recv_buf,data_buffer,g_recv_positin); ///* 转存数据到待处理数据缓冲区// 重新设置DMA传输 dma_memory_address_config(DMA0, DMA_CH5,(uint32_t)g_recv_data,DMA_MEMORY_0);dma_transfer_number_config(DMA0, DMA_CH5,sizeof(g_recv_data));dma_flag_clear(DMA0, DMA_CH5, DMA_FLAG_FTF);dma_channel_enable(DMA0, DMA_CH5);///* 开启DMA传输 }else{memset(g_recv_data,0,sizeof(g_recv_data));}}return ;}

4，配置完成后，同样我们再main函数中调用初始化并进行串口数据发送

5，连接好串口和MCU，使用串口工具设置波特率9600 和相关配置与MCU串口初始化一致，打开串口工具可以接收到MCU发送过来的数据。

修改发送的数据内容，查看串口助手接收数据也变化成修改后的数据。

串口DMA发送数据正常
6，使用串口工具给MCU发送数据。
使用串口工具发送一个字节hex数据，使用调试模式查看MCU接收到的数据，对比串口发送的数据与MCU接收的数据一致。

使用串口发送多字节数据，查看MCU接收数据是否正确。

串口DMA接收数据正常。

串口发送测试：(这里做一下串口DMA模式连续发送数据所占用MCU时间的测试与之前的中断模式对比)；
程序先运行到发送数据之前，当前的系统时钟大约运行7ms 左右

发送完成后当前的系统时间仍然是7ms，串口DMA发送数据是不占用MCU时间的，DMA相当于是二级缓存。所以当发送数据较多的时候使用DMA进行数据传输可以极大的减少MCU的开销。
(这里也要注意DMA发送虽然不占用MCU的开销，但是仍需要发送时间，若DMA数据未发送完成又继续调用DMA发送可能会导致数据丢包，解决办法就是可以设置DMA发送完成中断，在DMA发送完成中断后再进行下一次的DMA发送就可以了这里就没有示例了。)

使用DMA+空闲中断的话可以减少MCU接收数据中断的次数。正常接收中断模式我们每接收一个字节需要进入中断一次，而空闲中断的话接收一串字符只需要进入一次中断(即在串口空闲的时候触发中断)。也可以一定程度的减少MCU的开销。
