在实际的电路设计中，往往需要用到单片机检测某些信号通断，检测电压有无。在一定的范围内，比如3.3V的直流信号，单片机的IO是可以直接连接信号检测的，但是往往实际信号各种各样，24V/48V直流，220V交流，甚至380V交流，单片机就无法直接检测了，今天我们来总结介绍一些常见的信号检测电路

目录

• 1、3V/5V直流信号检测
• 2、12V 24V 36V直流信号检测
• 3、220V交流信号检测

1、3V/5V直流信号检测

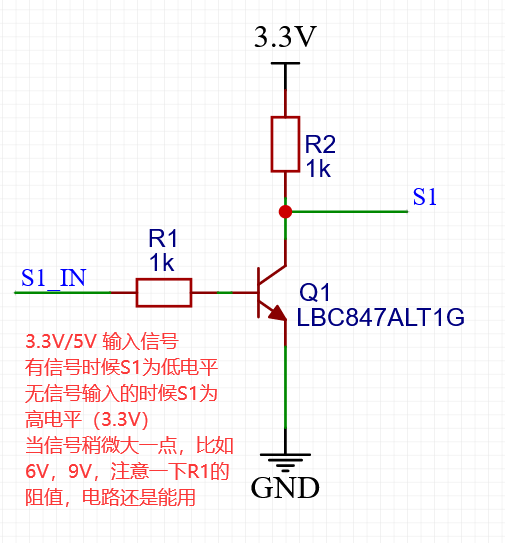

对于普通的信号通断检测，常用的使用一个三极管，做一个电平转换，那么对于输入的在一定的范围之内的信号，都可以判断，如下图：

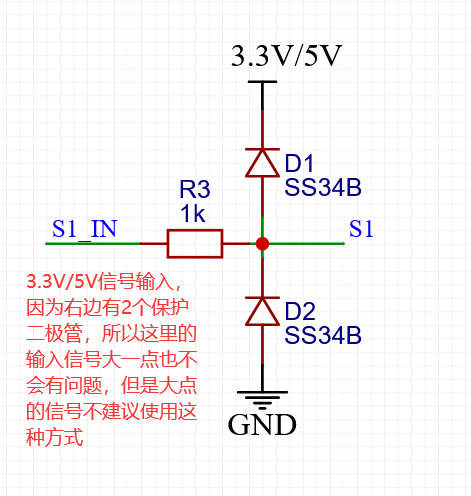

对于明确的符合规范的信号，甚至可以直接两个二极管：

2、12V 24V 36V直流信号检测

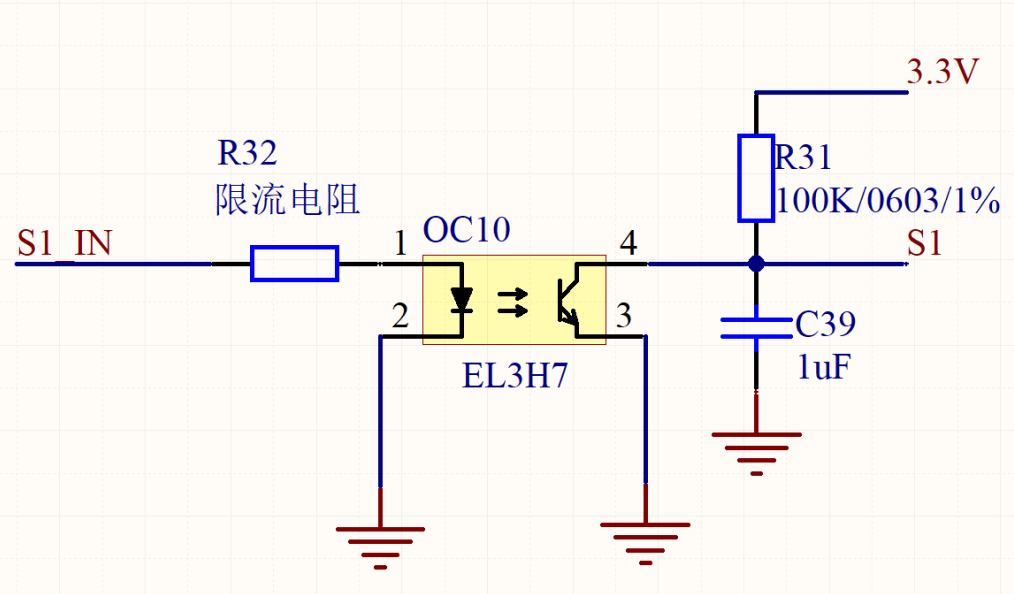

对于稍微大一点的直流电，三极管不是不可以，但是使用光耦是绝对安全通用性强的一种方式：

3、220V交流信号检测

对于交流信号来说，推荐一个电路：单片机检测220v交流电通断电路

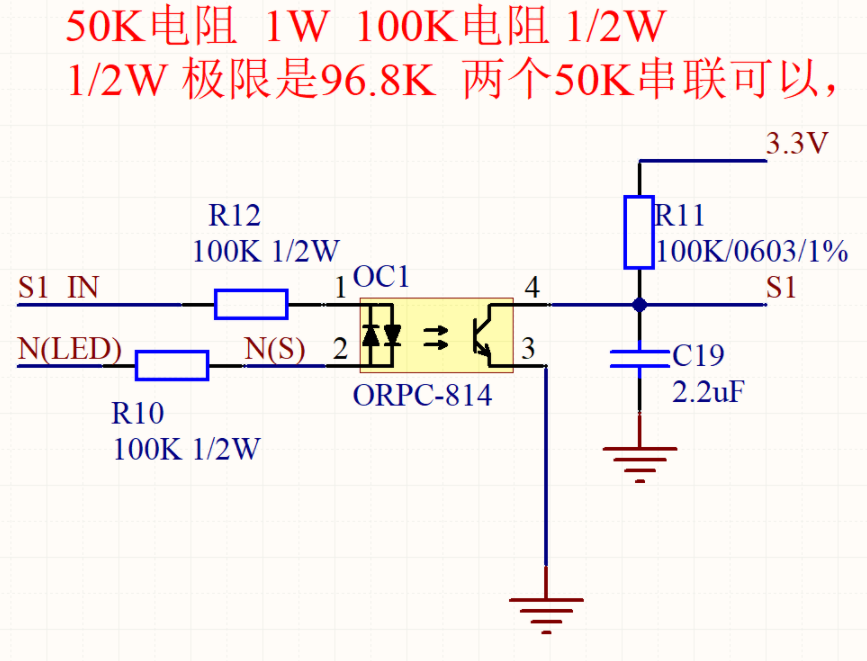

但是对于自己以前使用来说，使用的是稍微修改过的电路，使用的是双向光耦，这样的话，不管是正半周期还是负半周期，都能够正常的检测到（下图中右边的电容2.2uf，没必要那么大，甚至是可以去掉，图中的电路由上面的电路修改而来，推荐电路因为需要考虑到只有半个周期的通路，所以加了一个稍微大一点的电容，使得充放电的时候保持信号不会变成0）：
