前言

前面已经介绍了Modbus的通信流程以及主机的数据帧，此篇主要结合STM32的代码来进一步介绍从机端的帧格式以及整个通信过程。

从机帧格式

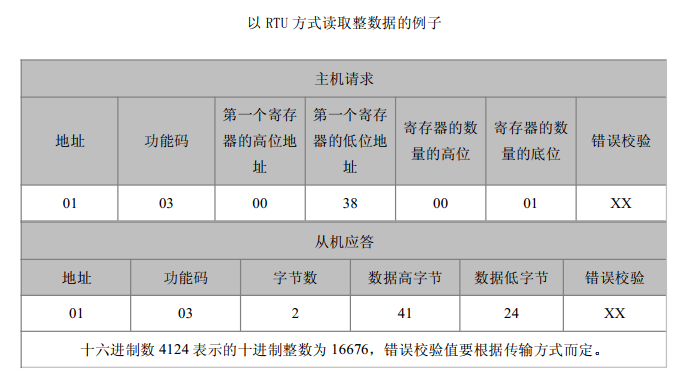

从机格式与上一篇的主机格式类似，从机会根据主机的命令和功能码返回对应信息，这里从机返回的地址、功能码是和主机发送的数据一致，数据段则是根据主机访问的范围而定。

RTU格式从机返回的帧为地址、功能码、总字节数、数据段、CRC校验码。
ASCLL的格式类似，在此不做赘述。

举个栗子：

这里以读取数据也就是功能码是03为例，其余功能码也是大同小异，想了解的可以私聊笔者获取代码。

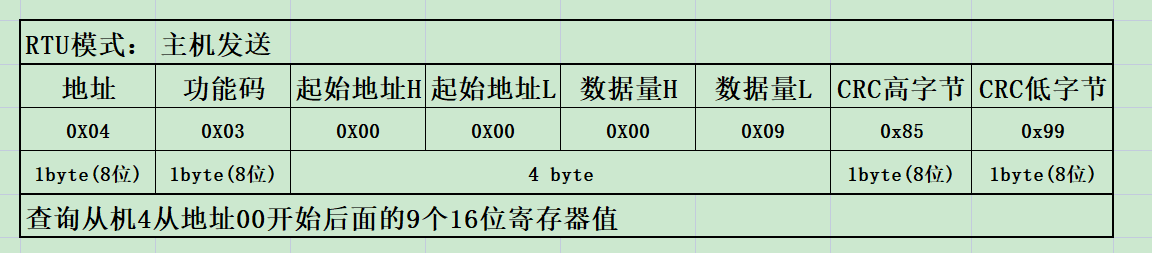

如上图所示：主机发送的数据包为“04 03 00 00 00 09 85 99”
04是从设备地址；03是功能码，对应的功能是读取16位寄存器的值；
00 00 是起始寄存器位置，00 09是访问的个数。
85 99 是CRC校验码。

当从机4接收到这个指令后，就会解析出命令，并返回数据包：

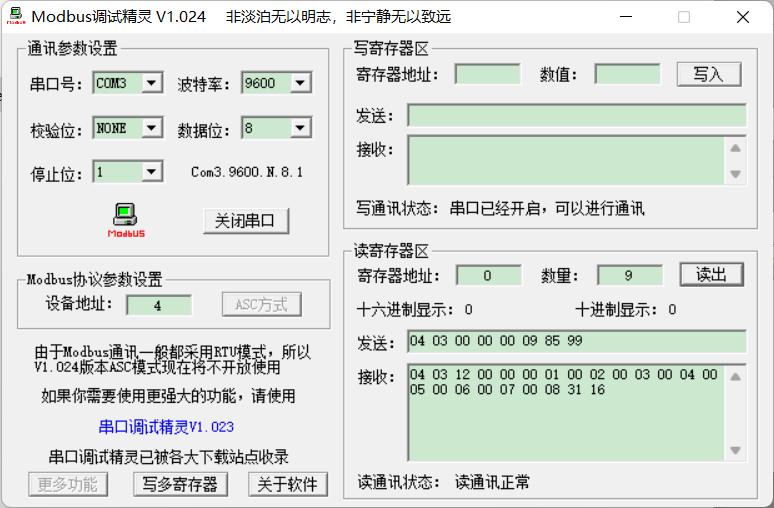

“04 03 12 00 00 00 01 00 02 00 03 00 04 00 05 00 06 00 07 00 08 31 16 ”
04：从机地址；03功能码；12：字节数；00 00-----00 08是数据段，分别对应九个16位寄存器的高低八位。
31 16是CRC校验码。

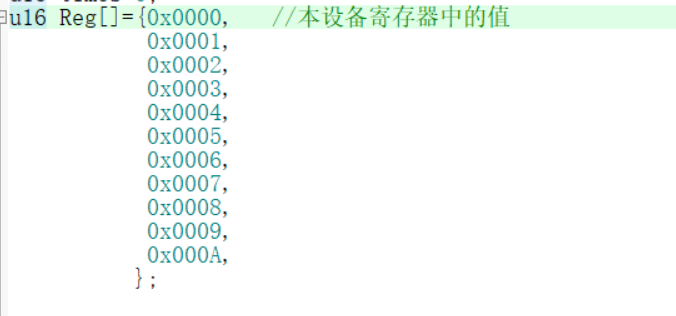

查看代码中寄存器值得定义，可以发现与返回值一致。

STM32 Modbus_RTU与维控屏通信

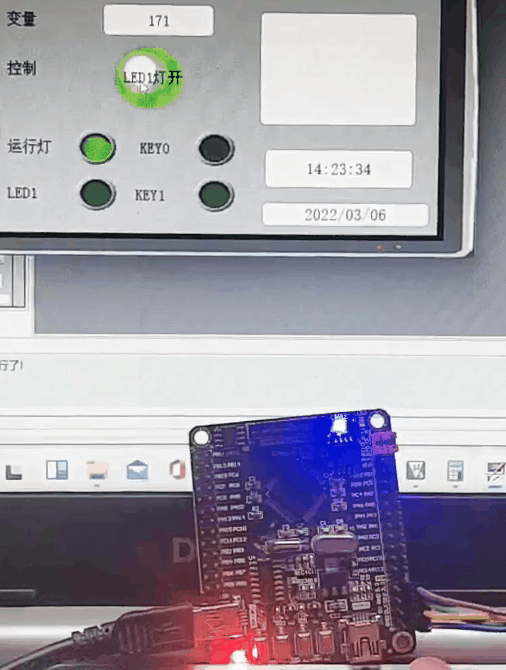

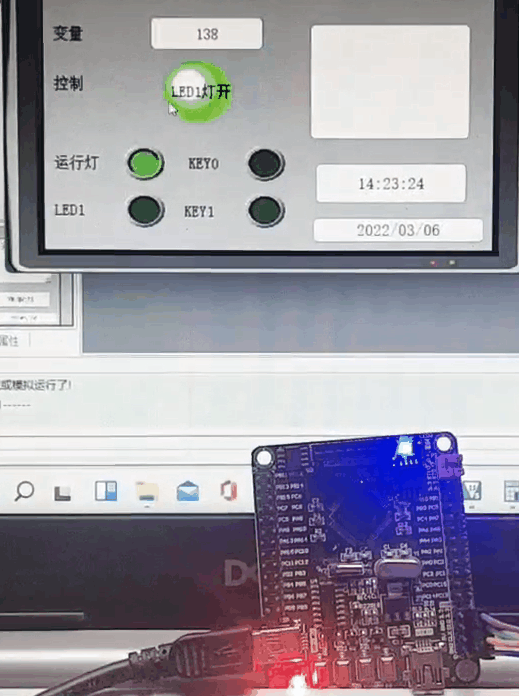

了解完整个代码的主从帧和通信模式，接下来来试试应用；本示例以STM32和PLC常用的维控屏进行通信，主要实现
1.屏幕控制控件LED；

2.屏幕监控STM32LED灯状态；

3.屏幕监控按键的按下，并记录日志；

4.屏幕实时显示数字变量。

STM32代码

1.定时器

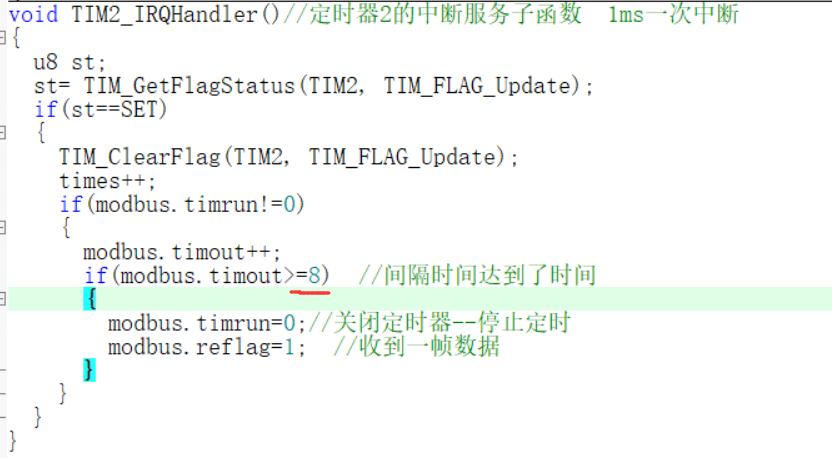

由于使用的是RTU的通信帧，在上一篇的介绍中可以知道RTU格式没有固定的包头和包尾，是通过3.5个字符的时间来作为包尾的，所以在为了实现正常通信，需要设置一个能够计时毫秒的定时器，根据然后根据自己的波特率进行计算，算出所需要的延时时间。例如使用9600时，就需要定时大于4ms时间，为了保证通信正常往往会留有余量，如下图就是使用的8ms来作为标志。

2串口收发

在完成定时器的初始化后，还需要能够保证串口的正常收发，笔者这里用的是STM32最小系统，自带CH340，维控屏也是使用的的电脑进行仿真，所以不需要针对类似485这样的硬件电路来对代码进行调整，只需要正常初始化串口就行。整体的代码框架如下：

// An highlighted block/******************************************************************************* 函数名：main* 描述：主函数* 参数：无* 返回：无* 编写者：* 编写日期：*******************************************************************************/int main(void){SystemInit();delay_init(72);CLI();    //关总中断NVIC_Configuration();General_Gpio_Init();//通用GPIO口初始化GeneralIOStructInit();   //初始化IO口结构体变量Usart1_Init(115200);//串口1初始化SEI();    //开总中断IWDG_Init(4,6250); user_printf(USART1,"初始化完毕\r\n");delay_ms(1000);delay_ms(1000);while(1){com1_rtu_slave();//modbus处理函数AllModuleProDeal(); //所有运行代码General_Gpio_Update();//通用GPIO口状态更新heartbeat(); //心跳检测IWDG_Feed();//喂狗}}

3.数据包处理

modbus从机的处理函数如下（注意此代码是灵育教育的modbus处理并非笔者上述工程所示的处理函数，但是总体思路一致，这里给大家作参考）：

// An highlighted blockvoid Mosbus_Event(){u16 crc;u16 rccrc;  if(modbus.reflag==0)  //没有收到MODbus的数据包{  return ;}crc= crc16(&modbus.rcbuf[0], modbus.recount-2);//计算校验码  rccrc=modbus.rcbuf[modbus.recount-2]*256 + modbus.rcbuf[modbus.recount-1];  //收到的校验码  if(crc ==  rccrc)  //数据包符号CRC校验规则{   if(modbus.rcbuf[0] == modbus.myadd)  //确认数据包是否是发给本设备的 {  switch(modbus.rcbuf[1])  //分析功能码{  case 0:     break;  case 1:     break;    case 2:     break;    case 3:     Modbud_fun3();    break;   //3号功能码处理    case 4:     break;    case 5:     break;    case 6:     Modbud_fun6();     break;   //6号功能码处理      case 7:     break; //....}}else if(modbus.rcbuf[0] == 0)   //广播地址{}}modbus.recount=0;   //  modbus.reflag=0;}void Modbud_fun3()  //3号功能码处理  ---主机要读取本从机的寄存器{  u16 Regadd;u16 Reglen;u16 byte;u16 i,j;u16 crc;Regadd=modbus.rcbuf[2]*256+modbus.rcbuf[3];  //得到要读取的寄存器的首地址Reglen=modbus.rcbuf[4]*256+modbus.rcbuf[5];  //得到要读取的寄存器的数量i=0;modbus.Sendbuf[i++]=modbus.myadd;//本设备地址  modbus.Sendbuf[i++]=0x03; //功能码        byte=Reglen*2;   //要返回的数据字节数//modbus.Sendbuf[i++]=byte/256;  //modbus.Sendbuf[i++]=byte%256;for(j=0;j<Reglen;j++){  modbus.Sendbuf[i++]=Reg[Regadd+j]/256;modbus.Sendbuf[i++]=Reg[Regadd+j]%256;}crc=crc16(modbus.Sendbuf,i);modbus.Sendbuf[i++]=crc/256;  //modbus.Sendbuf[i++]=crc%256;RS485_RT_1;  //for(j=0;j<i;j++){ RS485_byte(modbus.Sendbuf[j]);}RS485_RT_0;  //}void Modbud_fun6()  //6号功能码处理{  u16 Regadd;u16 val;u16 i,crc,j;i=0;  Regadd=modbus.rcbuf[2]*256+modbus.rcbuf[3];  //得到要修改的地址 val=modbus.rcbuf[4]*256+modbus.rcbuf[5];     //修改后的值Reg[Regadd]=val;  //修改本设备相应的寄存器//以下为回应主机modbus.Sendbuf[i++]=modbus.myadd;//本设备地址  modbus.Sendbuf[i++]=0x06; //功能码   modbus.Sendbuf[i++]=Regadd/256;modbus.Sendbuf[i++]=Regadd%256;modbus.Sendbuf[i++]=val/256;modbus.Sendbuf[i++]=val%256; crc=crc16(modbus.Sendbuf,i); modbus.Sendbuf[i++]=crc/256;  // modbus.Sendbuf[i++]=crc%256;RS485_RT_1;  //for(j=0;j<i;j++){ RS485_byte(modbus.Sendbuf[j]);}RS485_RT_0;  //}

维控屏代码

维控屏这边就是拖动控件进行布局，然后绑定寄存器地址，根据自己的需求做一些界面即可。

总结

有关modbus通信的介绍就到此为止，如有不足之处欢迎指出，相关工程也会放到笔者的下载资源，有需要的自行下载。
