Ubuntu 20.04 下VSCode编译并烧录Harmony源码（Neptune w800开发版）

网友: 文档中心 2022-04-11 16:48:49

昨天写过一篇文章，是在命令行编译，使用命令行串口工具minicom烧录的。有点小麻烦。

推荐大家先试用上述方法试一试，里面要安装的依赖也在文章里面。文章链接

鸿蒙Dev Device Tool本身就是VSCode的一个扩展，在VSCode中试用图形界面一站式开发更加快捷。

鸿蒙开发学习我建议直接上Ubuntu+VScode，不用切换系统搞来搞去的。

本文将介绍在Ubuntu+VScode环境下鸿蒙源码编译与烧录的全过程。（这里用的是在gitee拉取的工程，本文先不讲工程各个目录、文件的作用，先走一遍完整过程）

鸿蒙开发者社区：https://device.harmonyos.com/cn/community/，遇到问题除了百度、csdn搜索，还可以在这里搜索，很多开发者都会遇到类似的问题。

目录

  • 1.获取源码
  • 2.搭建开发环境
    • 2.1 DevEco Device Tool 安装
      • 2.1.1 将Ubuntu Shell环境修改为bash
      • 2.1.2 下载DevEco Device Tool 3.0 Release Linux版本。
    • 2.2 导入工程
    • 2.3 工程配置（重点）
      • 2.3.1工具链构建
      • 2.3.2 编译器下载与配置
      • 2.3.3 w800执行配置
  • 3.编译与下载
    • 3.1 Build
    • 3.2 Upload
    • 3.3 Monitor

1.获取源码

我的开发板是Neptune w800，是HiHope公司（润和软件）的，直接去他们gitee的仓库拉取代码。

地址：

https://gitee.com/hihopeorg_group/neptune-harmony-os1.1-iot

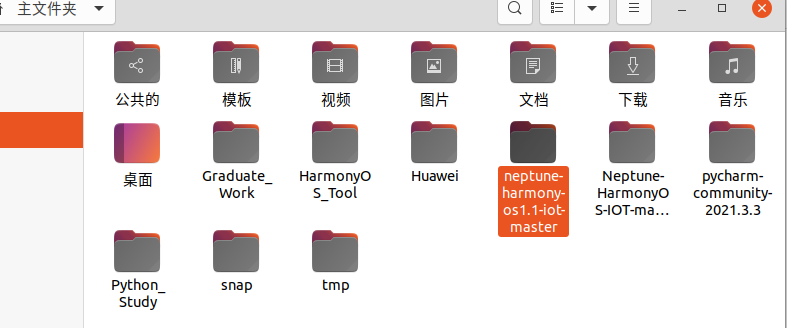

下载后解压放到合适位置就先不用管了：

在这里插入图片描述

2.搭建开发环境

这里是在vscode中使用DevEco Device Tool ，工具链（gn、hc-gen、ninja）都会在下载DevEco Device Tool 的时候一并下载好，位置在：

/home/jaychou/.deveco-device-tool

后面在工程配置的时候还会说到。

如果你在命令行编译就要参考我上一篇文章进行环境配置了。

除此之外：VSCode和Python3.8是必需的，python3.8在ubunut20.04中本来就有，vscode下载安装就行了。

2.1 DevEco Device Tool 安装

2.1.1 将Ubuntu Shell环境修改为bash

  1. 执行如下命令，确认输出结果为bash。如果输出结果不是bash，请根据步骤2，将Ubuntu shell修改为bash。
ls -l /bin/sh
jaychou@jaychou-TM1705:~$ ls -l /bin/shlrwxrwxrwx 1 root root 4 4月   8 15:56 /bin/sh -> bash
  1. 打开终端工具，执行如下命令，输入密码，然后选择No，将Ubuntu shell由dash修改为bash。
sudo dpkg-reconfigure dash

2.1.2 下载DevEco Device Tool 3.0 Release Linux版本。

地址：DevEco Device Tool 3.0 Release Linux

  1. 解压：
unzip devicetool-linux-tool-3.0.0.400.zip
  1. 赋予可操作权限：
chmod 777 devicetool-linux-tool-3.0.0.400.sh
  1. 安装：
sudo ./devicetool-linux-tool-3.0.0.400.sh -- --install-plugins

安装成功，界面输出“Deveco Device Tool successfully installed.”。

  1. 打开vscode查看：
    在这里插入图片描述

2.2 导入工程

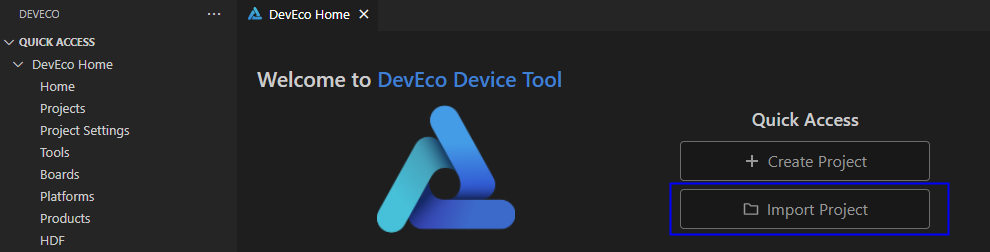

  1. 打开DevEco Device Tool，进入Home页，点击Import Project打开工程
    在这里插入图片描述

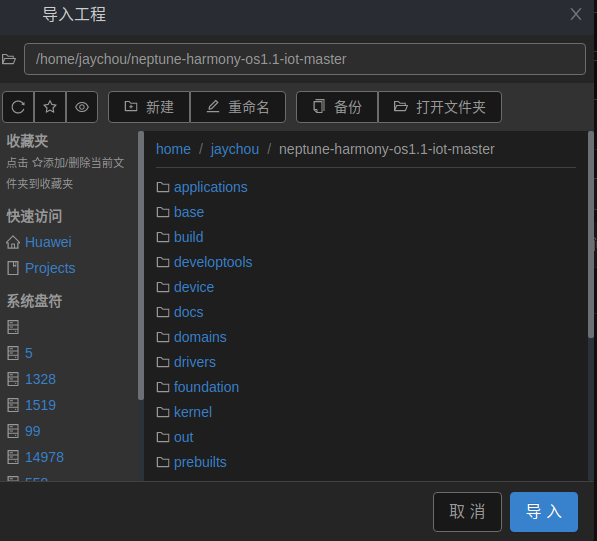

  2. 选择待打开的工程目录，点击Import打开。
    在这里插入图片描述
  3. 打开的目录不是DevEco Device Tool工程，则会出现如下提示框，点击Import。
    Ubuntu 20.04 下VSCode编译并烧录Harmony源码（Neptune w800开发版）
  4. 在Select Project type界面，选择Import from OpenHarmony Source。
    Ubuntu 20.04 下VSCode编译并烧录Harmony源码（Neptune w800开发版）

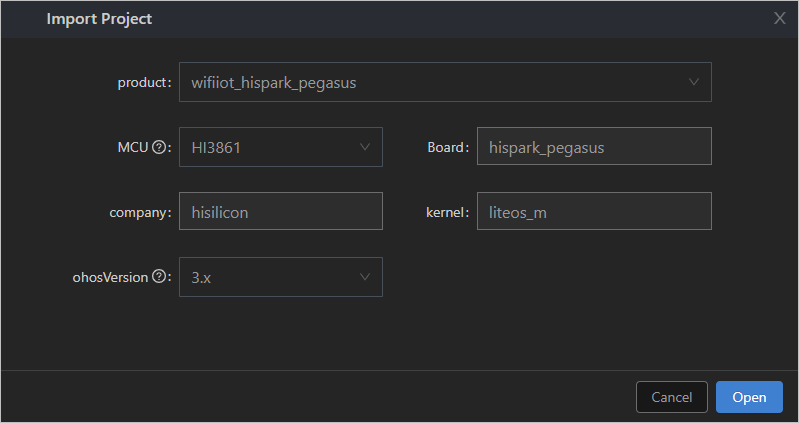

  5. 在Import Project界面，选择Product后，会自动填充对应的MCU、Board、company和kernel信息，然后ohosVersion选择对应的OpenHarmony源码版本。(我的已经打开过了，不用选，这里放的是鸿蒙官网HI386的开发版，操作都是类似的)在这里插入图片描述

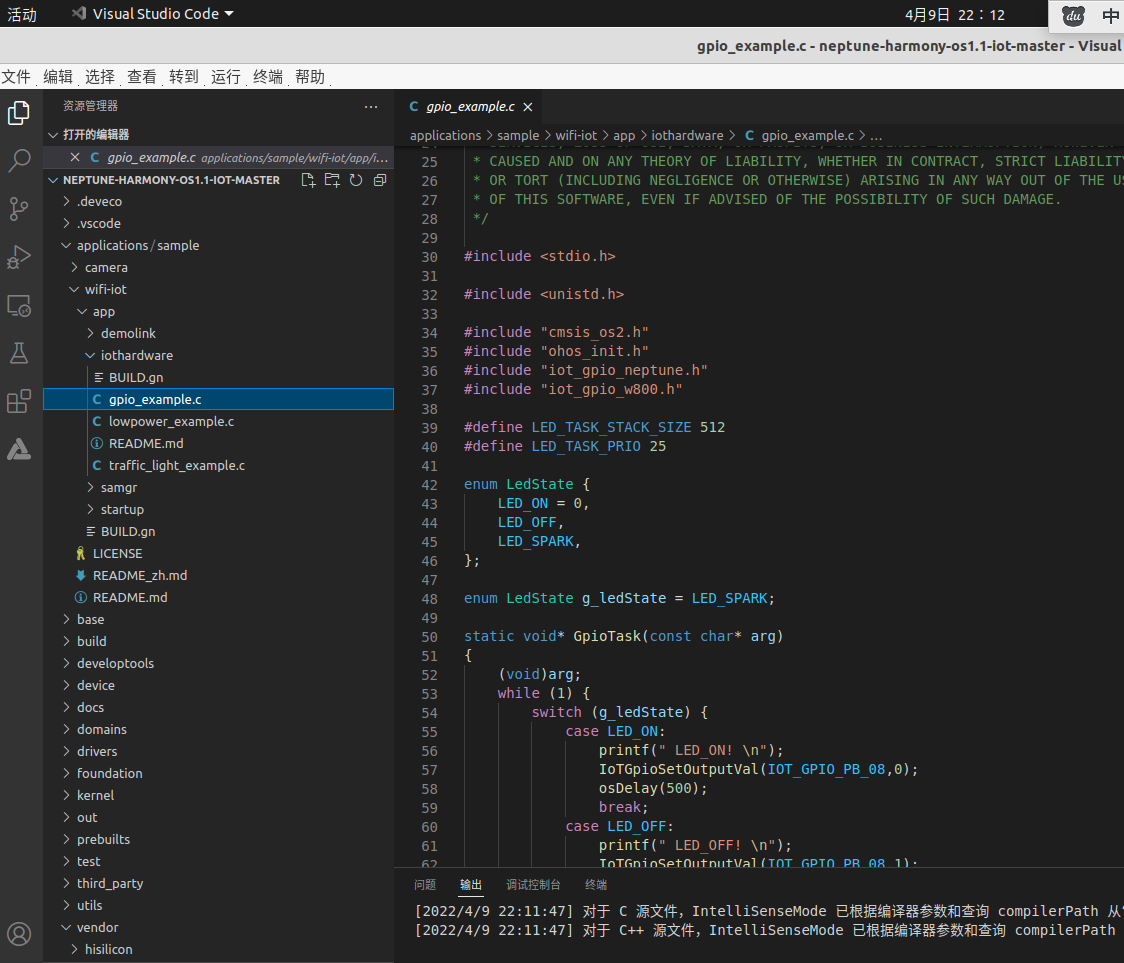

  6. 点击Open打开工程或源码。
    在这里插入图片描述

2.3 工程配置（重点）

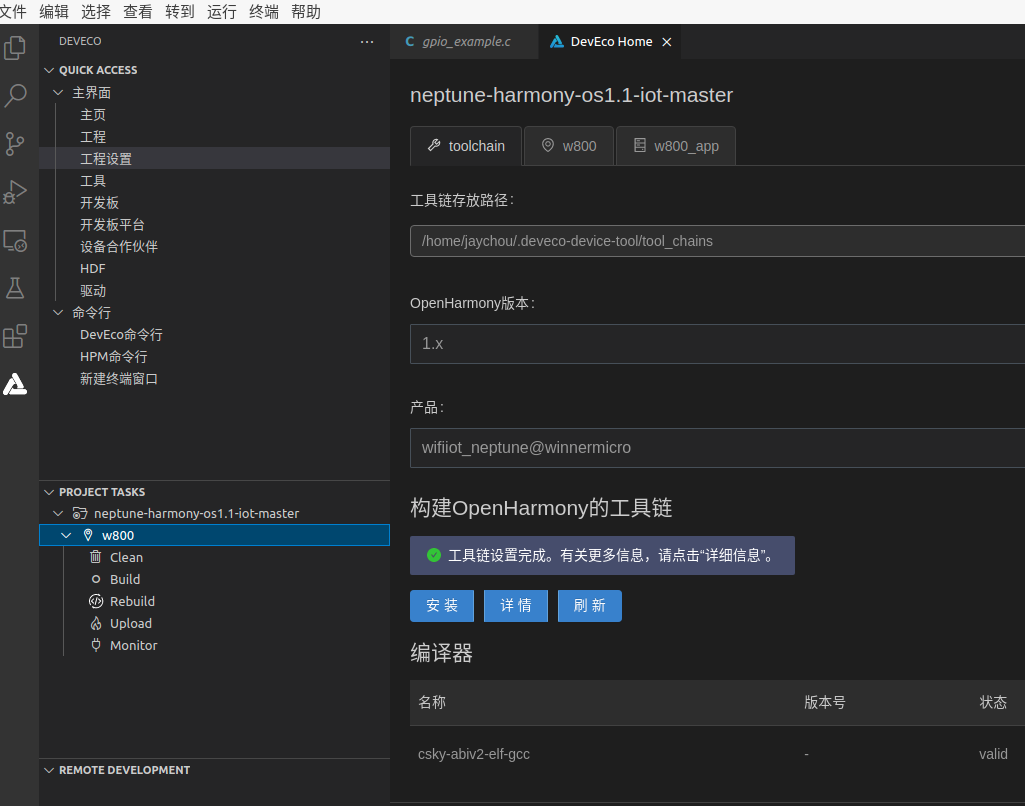

如图，在VSCode左侧菜单栏点击DevEco——Quick Access——主界面——工程设置，出现下面的配置界面。

在这里插入图片描述

2.3.1工具链构建

工具链存放路径是默认设置好的，在那个目录下存放着如下工具：

在这里插入图片描述
之前的文章有简介，此处不再重复。这一步一般不用你设置。

OpenHarmony版本选1.x，根据实际选择即可。

产品是wifiiot的，这些一般都不需要多余配置。

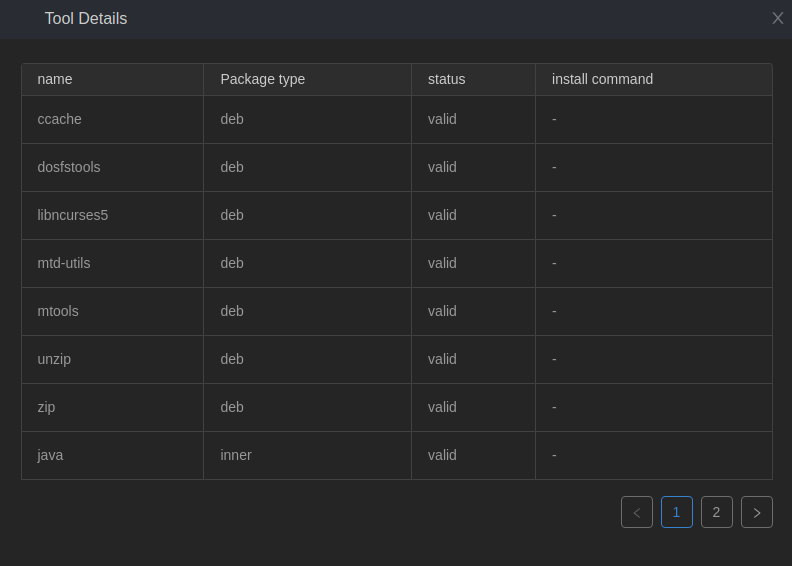

接下来是构建OpenHarmony的工具链，点击详情，可以看到鸿蒙需要的各种包如下，类型也不尽相同，有deb、pip等等，如果安装好了，就像下面一样status显示valid，否则是红色的invalid。

在这里插入图片描述
如果缺少包，点击下面的安装按钮，即可自动在线安装。可能会有部分包安装失败，需要自己手动安装。我当时是python的2个包，解决方法如下：

Python安装 scons、pycryptodome等各种库很慢、安装失败

2.3.2 编译器下载与配置

再往下，就是编译器的路径配置了。Neptune w800使用的是国产指令集c-sky(可自行百度)，不同于一般arm芯片的RISC精简指令集。所以需要下载对应的编译器。

编译器资源在平头哥的网站：https://occ.t-head.cn/community/download，进去选择 工具 - 工具链-800 Series 中相应的版本。

名称：csky-elfabiv2-tools-x86_64-minilibc-xxxxx.tar.gz

下载完成后将工具包拷贝到相应的目录下，我的是：~/HarmonyOS_Tool（我试用命令行编译方式的时候工具的存放目录）

解压：(注意你的压缩包名字)

tar xzvf csky-elfabiv2-tools-x86_64-minilibc-20210423.tar.gz

在~/.bashrc文件添加环境变量（根据你的路径来）：

sudo gedit ~/.bashrc
export PATH=~/HarmonyOS_Tool/csky-elfabiv2-tools-x86_64-minilibc-20210423/bin:$PATH

刷新环境变量：

source ~/.bashrc

回到vscode中选择相同的目录：
在这里插入图片描述

2.3.3 w800执行配置

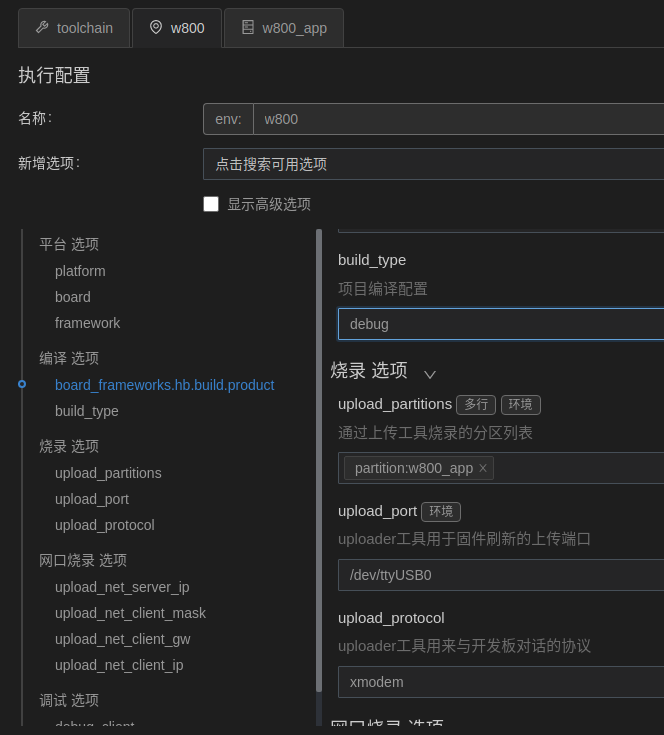

上面都是toolchain下面的配置，接着对w800选项进行配置。需要设置的有：

build_type:默认为debug
upload_partitions：选择待烧录的文件名称。
upload_port：选择烧录的串口（下面马上讲）。
upload_protocol：选择烧录协议，固定选择“xmodem”。

在这里插入图片描述
怎么知道串口是哪个呢？如下（方法不唯一），可以看到在23：06分我的/dev/ttyUSB0上连接了开发版，上面的upload_port填写/dev/ttyUSB0即可。

jaychou@jaychou-TM1705:~$  ls -l /dev/ttyUSB*crw-rw-rw- 1 root dialout 188, 0 4月   9 23:06 /dev/ttyUSB0

3.编译与下载

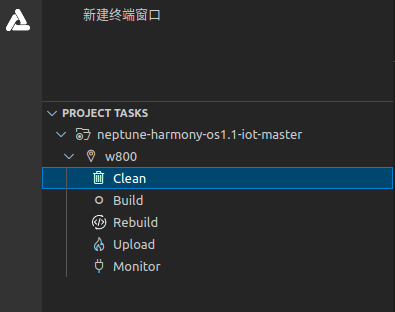

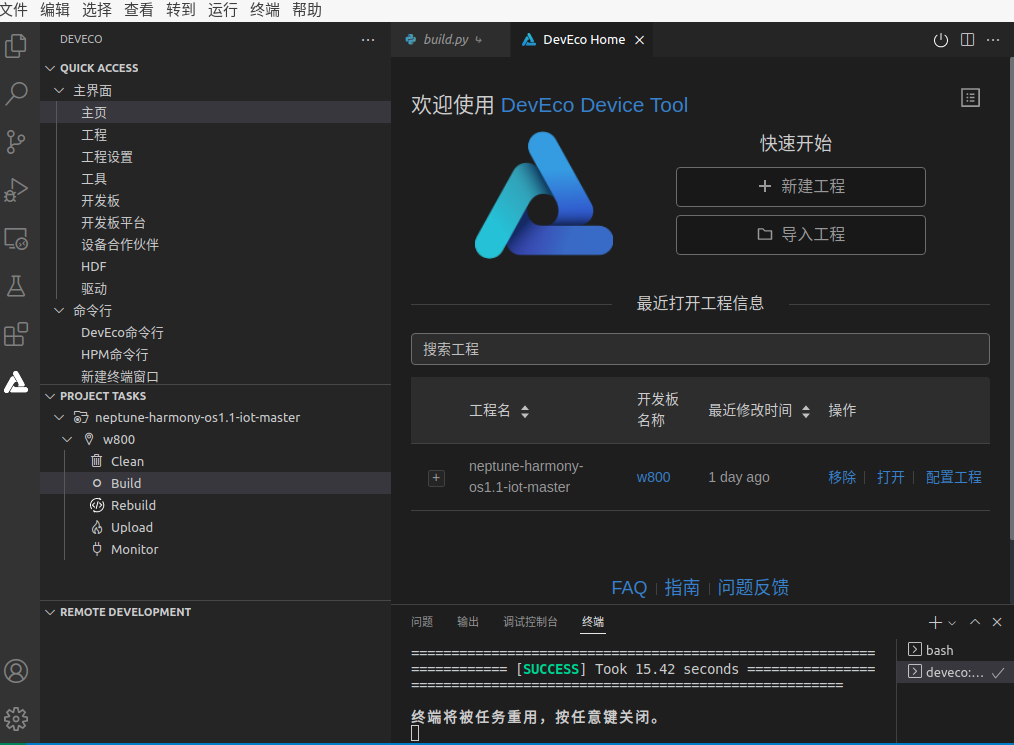

如图。
clean：清除之前编译的内容。
build：编译（只编译项目更改的内容，相对更快一点）。
rebuild：重新编译。
upload：烧录。
monitor：和串口助手这类工具类似，可以实时监视串口输出。

下面按步骤进行说明。
在这里插入图片描述

3.1 Build

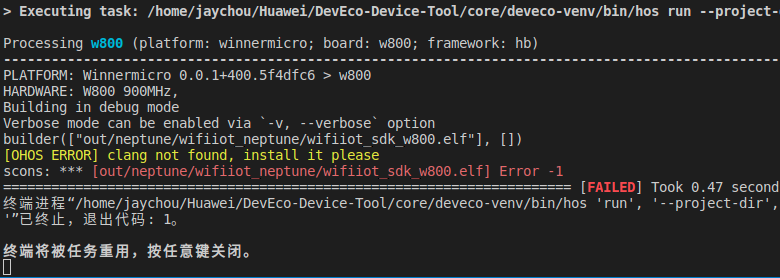

在各种环境配置好之后，点击Build，可能会出现以下报错：
在这里插入图片描述
找不到clang编译器，解决方法：

下载llvm安装包：

sudo wget https://repo.huaweicloud.com/harmonyos/compiler/clang/9.0.0-36191/linux/llvm-linux-9.0.0-36191.tar

解压，我是复制到前面说过的/HarmonyOS_ToolHarmonyOS_Tool文件夹下面才解压的：

sudo tar -xvf llvm-linux-9.0.0-36191.tar

同样的，在环境变量中添加路径：

export PATH=~/HarmonyOS_Tool/llvm/bin:$PATH

再刷新环境变量就可以了。

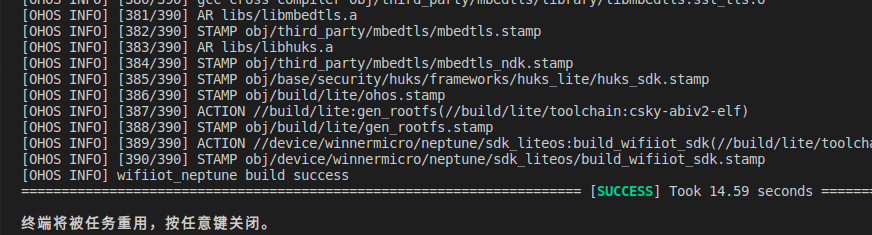

再次编译：

在这里插入图片描述

3.2 Upload

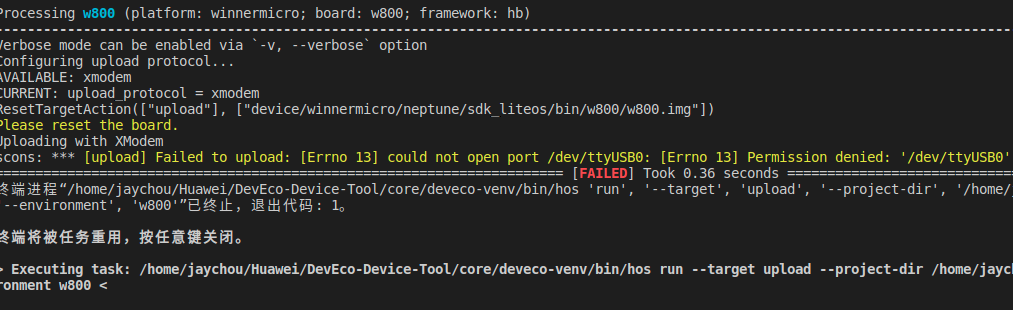

编译完成之后，插上开发版，点击Upload，可能会出现下面报错：
在这里插入图片描述
即打不开对应的端口，为什么呢？

来到linux，最敏感的一个东西就是文件的权限了：读、写、执行。
来我给/dev/ttyUSB0权限不就OK了？直接最高权限（滑稽）

sudo chmod 777 /dev/ttyUSB0

再次烧录，确实OK了。但下一次烧写就有不行了，我不能每一次都赋予一遍权限吧。

我直接给USB to TTL设备权限：通过增加udev规则来实现，步骤如下：

sudo gedit /etc/udev/rules.d/70-ttyusb.rules

在文件内增加一行

KERNEL=="ttyUSB[0-9]*", MODE="0666"

重新插入，直接一劳永逸。

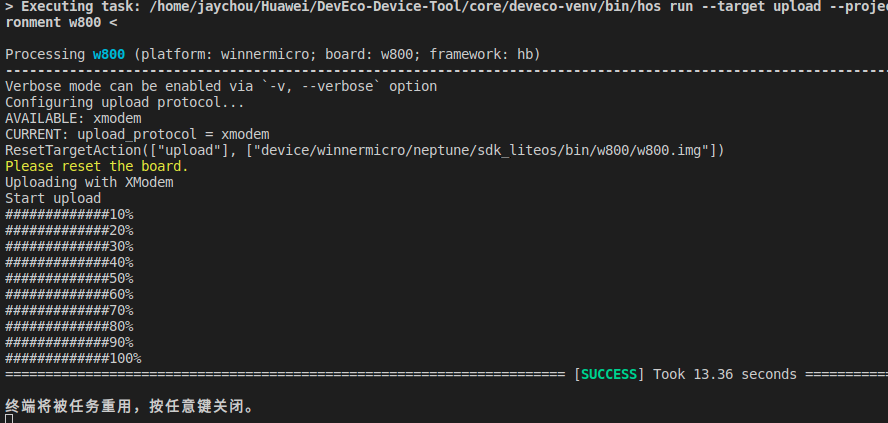

成功烧录：（按照提示按一下板子上的reset）
在这里插入图片描述

3.3 Monitor

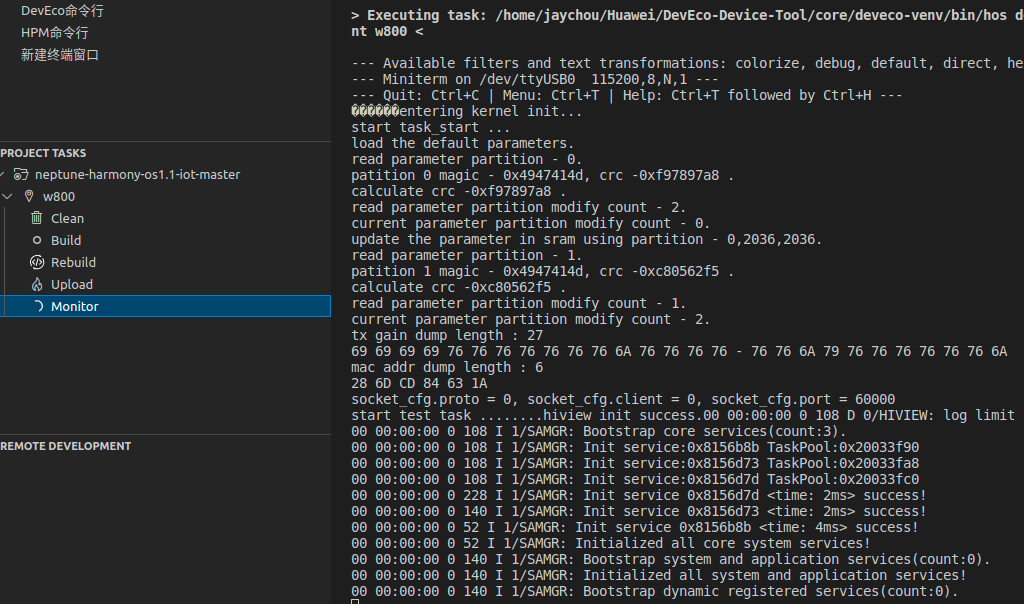

点击Monitor，重启设备，看到输出：
在这里插入图片描述

遇到困难？欢迎评论！Ubuntu 20.04 下VSCode编译并烧录Harmony源码（Neptune w800开发版） 与50位技术专家面对面 Ubuntu 20.04 下VSCode编译并烧录Harmony源码（Neptune w800开发版） 20年技术见证，附赠技术全景图毒蛇网
