Tomcat的结构+处理url请求原理

1Tomcat如何处理请求

Tomcat内部结构图

• Server：Tomcat最顶层的容器，一个Server可以包含多个Service
• Service：一个Service包含多个Connector和一个Container
  • Connector用于处理连接相关的事情，并提供Socket与Request和Response相关的转化
  • Container用于封装和管理Servlet，以及具体处理Request请求
• Container包含了四个子容器
  • Engine：引擎，用来管理多个站点，一个Service最多只能有一个Engine

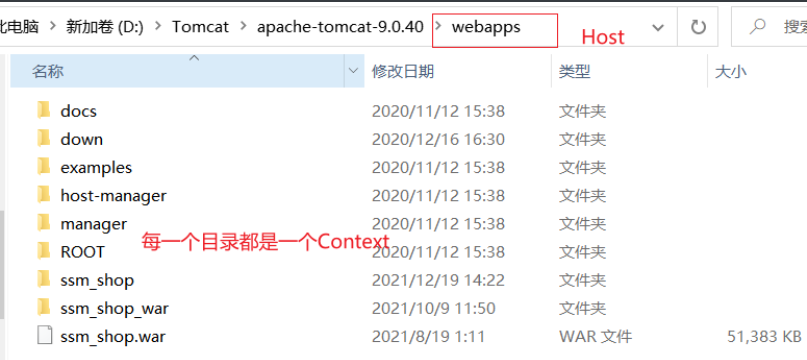

  • Host：代表一个站点，也可以叫虚拟主机，通过配置Host就可以添加站点。Tomcat目录下整个webapps就是一个Host站点
  • Context：代表一个应用程序，对应着平时开发的一套程序，或者一个WEB-INF目录以及下面的web.xml文件。Tomcat中默认的配置下webapps下的每一个文件夹目录都是一个Context
  • Wrapper：每一Wrapper封装着一个Servlet


处理URL流程分析

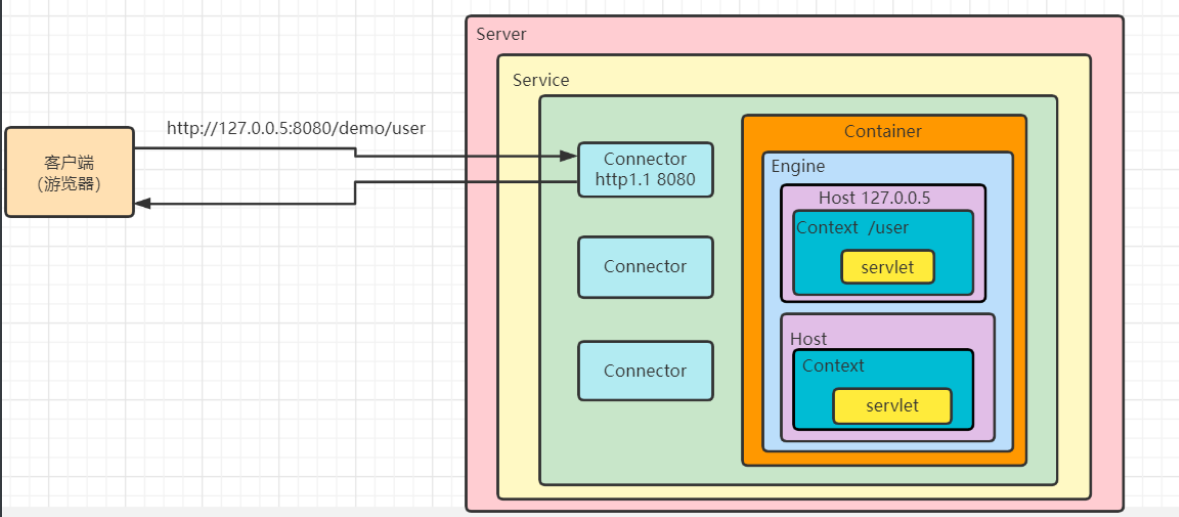

如上图模拟请求http://127.0.0.5:8080/demo/user，流程如下：

• 客户端(或游览器)发送请求至主机的端口8080, 被tomcat在该端口中监听的http/1.1 connector 8080所接收
• Connector将该请求交给它所在的service中的engine来负责处理，并等待engine的回应
• Engine获得请求之后从报文头提取主机名称(127.0.0.5), 在所有虚拟主机Host当中寻找匹配
• 在未匹配到同名虚拟主机的情况下，Engine将该请求交给名为localhost的默认虚拟主机Host处理
• Host获得请求之后将根据URL(/demo/user)中的context-path的取值/demo去匹配它拥有的所有context，将请求交给代表应用demo的context去处理；
• context会去构建httpservletrequest和httpservletresponse对象，将其作为参数调用应用demo，由应用完成业务逻辑执行、结果数据存储等过程，等待应用数据；
• context接收到应用返回的httpservletresponse对象之后返回给host；
• host将httpservletresponse对象返回给engine；
• engine将httpservletresponse对象返回给connector；
• connector将httpservletresponse对象返回给客户端(或游览器)
