Centos 7 安装系列(6)：MySQL + KeepAlived 双主热备

网友: 文档中心 2022-03-18 17:12:51

MySQL + KeepAlived 双主热备

  • 一、系统环境
  • 二、安装MySQL
  • 三、MySQL 主主模式
    • 3.1 修改 master1 的配置文件
    • 3.2 修改 master2 的配置文件
    • 3.3 配置master2 -> master1 的主从
      • 3.3.1 登录master2 的MySQL 命令行界面
        • 3.3.1.1 给用户授权备份的权限
        • 3.3.1.2 查看主节点的状态
      • 3.3.2 登录master1 的MySQL 命令行界面
    • 3.4 配置master1 -> master2 的主从
      • 3.4.1 登录master2 的MySQL 命令行界面
        • 3.4.1.1 给用户授权备份的权限
        • 3.4.1.2 查看主节点的状态
      • 3.4.2 登录master1 的MySQL 命令行界面
      • 3.5 开启从库
  • 四、MySQL 主主模式测试
    • 4.1 新增数据库
    • 4.2 新增数据表
    • 4.3 新增数据
    • 4.4 修改数据
  • 五、KeepAlived 虚拟IP
    • 5.1 master2 安装keepalived
    • 5.2 master2 修改keepalived 配置
    • 5.3 master2 安装killall 命令
    • 5.4 master1 按照master2 的操作重复一遍
    • 5.5 【踩坑】Keepalived主备都含有VIP
      • 5.5.1 关闭SELINUX
      • 5.5.2 开放VRRP 规则
      • 5.5.3 开放端口112
    • 5.6 keepalived 测试
      • 5.6.1 虚拟IP 漂移
      • 5.6.2 虚拟IP 数据库连接
      • 5.6.3 查看当前实际数据库主机
  • 六、总结

一、系统环境

操作系统：Centos 7.6

主机名 主机IP 角色 备注
master1 10.90.21.106 MySQL主机、keepalived （BACKUP） 全新的机器
master2 10.90.21.113 MySQL主机、keepalived（MASTER） 将由106克隆而得
虚拟IP 10.90.21.114 虚拟IP 未与任何机器绑定

二、安装MySQL

在 master1(106) 上安装MySQL，具体操作请参考文章 Centos 7 安装系列(1)：MySQL 5.7.35 ，在这里不再讲解。

三、MySQL 主主模式

3.1 修改 master1 的配置文件

打开配置文件进行修改：

vi /etc/my.cnf

在文件末尾添加以下内容：

#开启binlog日志log-bin=/var/lib/mysql/mysql-bin# 配置server-id 每个MySQL实例的server-id都不能相同server-id=123# 作为从库时 更新操作是否写入日志 on:写入 其他数据库以此数据库为主库时才能进行同步log-slave-updates=on# MySQL系统库的日志不计入binlogbinlog-ignore-db=information_schemabinlog-ignore-db=mysqlbinlog-ignore-db=performance_schemabinlog-ignore-db=sys#忽略所有复制产生的错误slave-skip-errors = all# MySQL系统库的数据不需要同步 我们这里写了3个  更加保险# 同步数据时忽略一下数据库 但是必须在使用use db的情况下才会忽略；如果没有使用use db 比如create user  数据还是会同步的replicate-ignore-db=information_schemareplicate-ignore-db=mysqlreplicate-ignore-db=performance_schemareplicate-ignore-db=sys# 使用通配符忽略MySQL系统库的表  这样在create user时也不会进行同步了replicate_wild_ignore_table=information_schema.%replicate_wild_ignore_table=mysql.%replicate_wild_ignore_table=performance_schema.%replicate_wild_ignore_table=sys.%

修改完配置文件后，重启MySQL：

service mysqld restart

3.2 修改 master2 的配置文件

克隆主机master1(106) ，并修改克隆机的静态IP 为10.90.21.113，名为master2。

打开配置文件进行修改：

server-id=124

修改完配置文件后，重启MySQL。

service mysqld restart

3.3 配置master2 -> master1 的主从

3.3.1 登录master2 的MySQL 命令行界面

3.3.1.1 给用户授权备份的权限

grant replication slave, replication client on . to ‘repl_master’@‘192.168.147.103’ identified by ‘Root123456+’;

这一步我们没有做，因为我们在MySQL 安装那一步已经给root 用户授予了所有的权限，在这里我们将使用该用户来进行操作。

若你想使用新的用户，可在MySQL 命令行界面执行上述命令(按实际情况修改)。

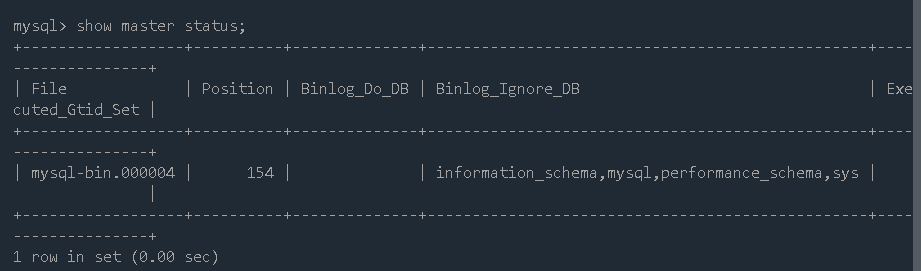

3.3.1.2 查看主节点的状态

show master status;

结果如下：
在这里插入图片描述
记住binlog 文件名称及位置：mysql-bin.000004 | 154

3.3.2 登录master1 的MySQL 命令行界面

执行以下命令：

CHANGE MASTER TO MASTER_HOST='10.90.21.113',MASTER_PORT=3306,MASTER_USER='root', MASTER_PASSWORD='M&3ezZ&fW04SOSuMfsQ',MASTER_LOG_FILE='mysql-bin.000004',MASTER_LOG_POS=154;

3.4 配置master1 -> master2 的主从

3.4.1 登录master2 的MySQL 命令行界面

3.4.1.1 给用户授权备份的权限

grant replication slave, replication client on . to ‘repl_master’@‘192.168.147.103’ identified by ‘Root123456+’;

这一步我们没有做，因为我们在MySQL 安装那一步已经给root 用户授予了所有的权限，在这里我们将使用该用户来进行操作。

若你想使用新的用户，可在MySQL 命令行界面执行上述命令(按实际情况修改)。

3.4.1.2 查看主节点的状态

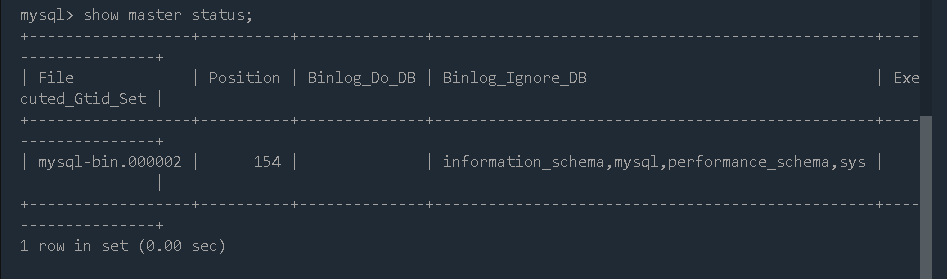

show master status;

结果如下：
在这里插入图片描述

记住binlog 文件名称及位置：mysql-bin.000002 | 154

3.4.2 登录master1 的MySQL 命令行界面

执行以下命令：

CHANGE MASTER TO MASTER_HOST='10.90.21.106',MASTER_PORT=3306,MASTER_USER='root', MASTER_PASSWORD='M&3ezZ&fW04SOSuMfsQ',MASTER_LOG_FILE='mysql-bin.000002',MASTER_LOG_POS=154;

3.5 开启从库

开启从库：

start slave;

在两台主机的MySQL 上都执行上述命令。

查看从库状态：

show slave status\G;

结果如下：
在这里插入图片描述

Slave_IO_Running 与 Slave_SQL_Running 均为Yes才算是完成了主从同步。

这里我们是出现了错误，查看MySQL 日志找寻报错信息：

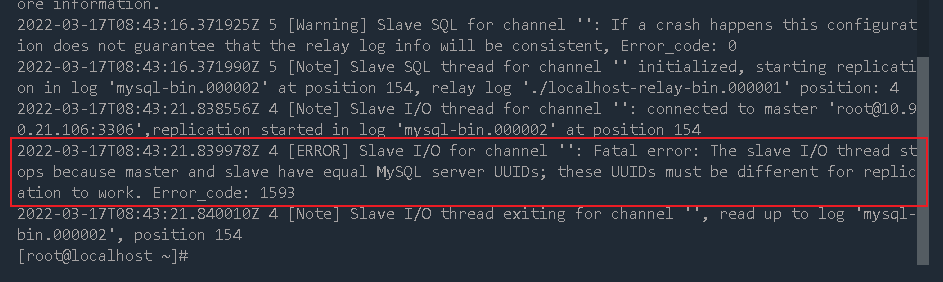

tail /var/log/mysqld.log

结果如下：
在这里插入图片描述
提示MySQL 的uuid 必须不一致。

之所以会出现这个报错是因为master2(113) 主机是由master1(106) 主机克隆而来，所以两者的配置是一模一样的。

那么我们就需要修改master2(113) 的uuid了，登录master2(113) 的MySQL：

执行以下命令：

select uuid();

结果如下：
Centos 7 安装系列(6)：MySQL + KeepAlived 双主热备
查找uuid 配置文件：

find / -name 'auto.cnf'

结果如下：
Centos 7 安装系列(6)：MySQL + KeepAlived 双主热备
修改uuid 配置文件：

vi /var/lib/mysql/auto.cnf

用在MySQL 中查出的uuid 替换文件中的uuid。
重启MySQL：

service mysqld restart

两台主机的MySQL 都执行以下命令：

stop slave;start slave;show slave status\G;

结果如下：
在这里插入图片描述
可以看到两个关键指标均已是Yes 的值。

四、MySQL 主主模式测试

4.1 新增数据库

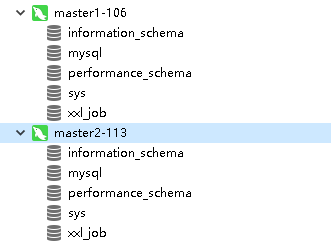

原始MySQL 状态：

在这里插入图片描述

在106 上新建一个数据库 test_jq：

在这里插入图片描述

可以看到106 上已经新增了test_jq 数据库，那么113 上是否会真的同时拥有该数据库呢？让我们刷新下113 的MySQL：

Centos 7 安装系列(6)：MySQL + KeepAlived 双主热备

可以看到113 上也拥有test_jq 数据库。

4.2 新增数据表

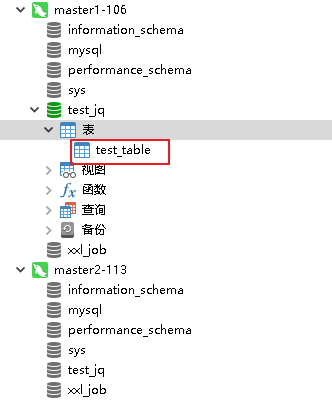

在106 的test_jq 数据库中新建数据表test_table：

在这里插入图片描述

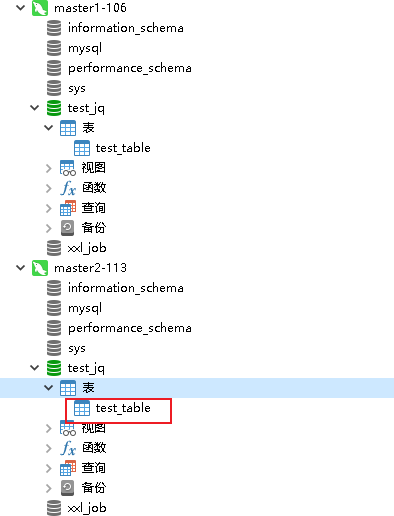

那么在113 上是否会将该数据表进行同步呢？打开113 的test_jq 数据库：

在这里插入图片描述

很明显，106 的数据表已经被成功的同步到113 了。

4.3 新增数据

在113 的test_jq 数据库的test_table 数据表中新增一条数据(100,“张三”)：

Centos 7 安装系列(6)：MySQL + KeepAlived 双主热备

让我们也紧跟着查看106 对应的数据表：

Centos 7 安装系列(6)：MySQL + KeepAlived 双主热备

显然，新增的数据也可以进行同步。

4.4 修改数据

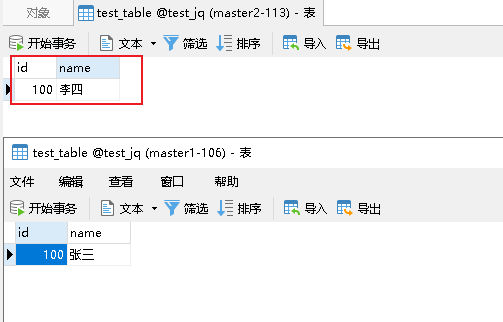

将113 中刚刚增加的数据修改为(100,“李四”)：

在这里插入图片描述

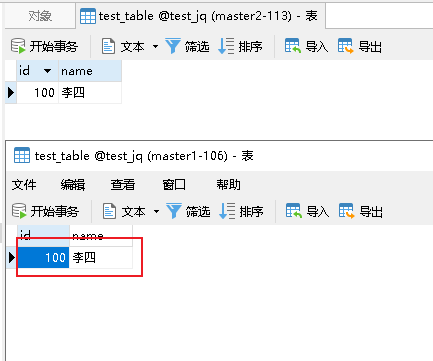

此时我们还没刷新106 对应的数据表，所以看到的数据仍然是“张三”，那么我们接下来刷新下106 的test_table 数据表：

在这里插入图片描述

可以看出对应行数据的修改值也已经被同步了过来。

那么MySQL 主主模式备份已经算是圆满成功了。

五、KeepAlived 虚拟IP

MySQL 主主结构已经搭建好了，无论从哪个MySQL插入数据，都会同步到另外一个MySQL。

虽然有了MySQL主主结构，但是不能保证高可用，比如，我们的应用程序连接的是master1(106)，master1(106) 的MySQL挂掉了，我们的应用程序并不能自动的切换到master2(113)，我们的应用程序也是不可用的状态。

要做到这一点，就要借助于Keepalived。
Keepalived有两个主要的功能：

  1. 提供虚IP，实现双机热备
  2. 通过LVS，实现负载均衡

我们这里使用Keepalived，只需要使用其中的一个功能，提供虚IP，实现双机热备。

我们先在master2(113) 进行操作。

5.1 master2 安装keepalived

直接使用yum 安装keepalived：

yum install keepalived -y

报错了，提示缺少依赖libmysqlclient.so.18()
Centos 7 安装系列(6)：MySQL + KeepAlived 双主热备
那么先安装这个依赖：

yum install -y wgetwget https://dev.mysql.com/get/Downloads/MySQL-5.7/mysql-community-libs-compat-5.7.25-1.el7.x86_64.rpmrpm -ivh mysql-community-libs-compat-5.7.25-1.el7.x86_64.rpm

再次执行keepalived 的安装：

yum install keepalived -y

安装成功：
在这里插入图片描述

5.2 master2 修改keepalived 配置

备份好原配置文件后，进行修改：

cp /etc/keepalived/keepalived.conf /etc/keepalived/keepalived.conf.originalvi /etc/keepalived/keepalived.conf

修改后文件所有内容如下：

! Configuration File for keepalivedglobal_defs {   notification_email {     acassen@firewall.loc     failover@firewall.loc     sysadmin@firewall.loc   }   notification_email_from Alexandre.Cassen@firewall.loc   smtp_server 192.168.200.1   smtp_connect_timeout 30   router_id LVS_DEVEL   vrrp_skip_check_adv_addr   #vrrp_strict   vrrp_garp_interval 0   vrrp_gna_interval 0}# 检查mysql服务是否存活的脚本vrrp_script chk_mysql {    script "/usr/bin/killall -0 mysqld"}vrrp_instance VI_1 {    state MASTER    interface ens192    virtual_router_id 51    priority 100    advert_int 1    authentication { auth_type PASS auth_pass 1111    }    virtual_ipaddress { 10.90.21.114    } # 检查脚本 vrrp_script的名字    track_script { chk_mysql    }}

主要修改内容：

  1. 注释 vrrp_strict
  2. 修改网卡：interface ens192
  3. 修改虚拟IP：virtual_ipaddress {
    10.90.21.114
    }
  4. 删除vrrp_instance VI_1 后的所有 virtual_server

5.3 master2 安装killall 命令

killall命令不是系统自带的，需要安装。

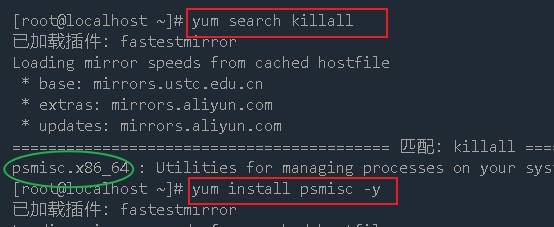

先查询一下killall：

yum search killall

安装对应的组件：

yum install psmisc -y

在这里插入图片描述
这样我们就可以使用killall 命令了。

killall -0 并不是杀掉进程，而是检查进程是否存在，如果存在则返回0，如果不存在则返回1。
当返回1时，keepalived 就会切换主备状态。

5.4 master1 按照master2 的操作重复一遍

其中keepalived 的配置文件/etc/keepalived/keepalived.conf 的修改内容有以下变化：

  1. 修改state MASTER 为state BACKUP
  2. 修改优先级为 priority 50

通过keepalived 的配置，我们对外提供10.90.21.114 的IP，这个IP实际指向是10.90.21.113（master1），因为它的state 是MASTER。

当keepalived 检测到10.90.21.113（master1）上的MySQL 不可用时，会自动切换到10.90.21.106（master2）。对于外部用户是无感知的，因为外部统一使用的是10.90.21.114。

5.5 【踩坑】Keepalived主备都含有VIP

在两台主机上都执行以下命令：

service keepalived startip addr

可以看到在106 和113 两台主机上都有虚拟IP 的存在，也就是说我们的主备根本就没有成功。

Centos 7 安装系列(6)：MySQL + KeepAlived 双主热备
Centos 7 安装系列(6)：MySQL + KeepAlived 双主热备
以下是解决方案：
在两台主机上都执行以下步骤：

5.5.1 关闭SELINUX

setenforce 0

该命令可以临时关闭SELinux。

若要永久关闭SELinux ，可以修改 /etc/selinux/config 文件，将参数SELINUX=enforcing 修改为SELINUX=disabled，随后需要重启主机使该配置文件生效。

5.5.2 开放VRRP 规则

在防火墙规则中增加开放VRRP ：

firewall-cmd --direct --permanent --add-rule ipv4 filter INPUT 0  --protocol vrrp -j ACCEPTfirewall-cmd --reload

5.5.3 开放端口112

开放防火墙112 端口：

firewall-cmd --zone=public --add-port=112/tcp --permanentfirewall-cmd --reload

5.6 keepalived 测试

5.6.1 虚拟IP 漂移

再次查看两台主机的IP：
Centos 7 安装系列(6)：MySQL + KeepAlived 双主热备
Centos 7 安装系列(6)：MySQL + KeepAlived 双主热备
可以看到此时的虚拟IP 在10.90.21.113 上(state MASTER)。

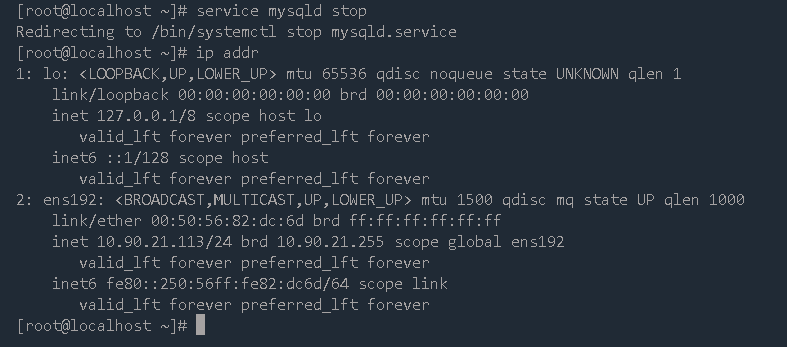

我们停掉10.90.21.113 的MySQL，看下虚拟IP 会不会 ‘ 飘走 ’ ：

service mysqld stopip addr

可以看到113 上面已经没有虚拟IP 114 了。
在这里插入图片描述
那么该虚拟IP 会不会 ‘ 漂移 ’ 到106 上面呢？

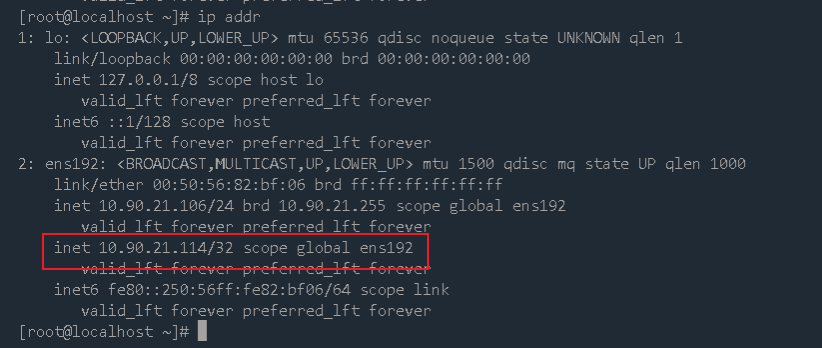

在这里插入图片描述
可以看到，虚拟IP 已经进行了正常的切换。

【提醒】
重启MySQL 的时候也需要重新启动keepalived ，因为keepalived 在MySQL 关闭时便紧跟着被停掉了。

5.6.2 虚拟IP 数据库连接

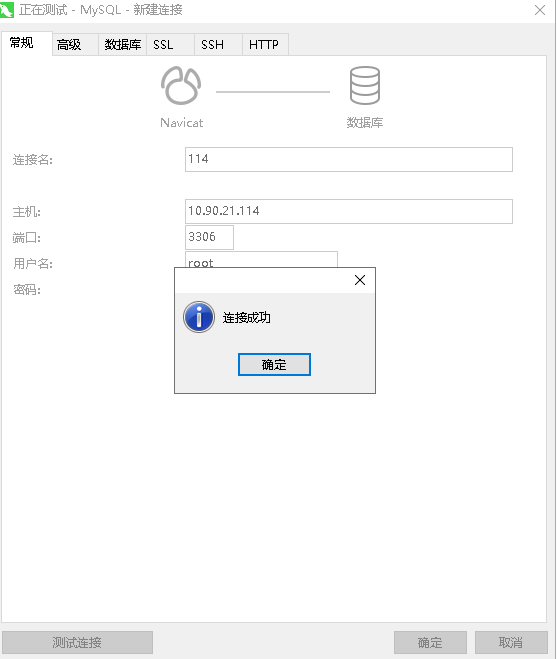

在Navicat 上连接虚拟IP(114) 的MySQL 数据库(账号密码与master1(106) 的一致)：

在这里插入图片描述
可以看到，我们可以直接登录该虚拟IP 的数据库。

5.6.3 查看当前实际数据库主机

在Navicat 上连接虚拟IP(114) 的数据库，在SQL 命令行界面输入以下命令：

show variables like "server_id";

结果如下：
Centos 7 安装系列(6)：MySQL + KeepAlived 双主热备

可以看到当前的server_id 值是123 ，这是master1(106) 的配置(113 的MySQL 在5.6.1 已经停掉了)。

我们先把master2(113) 的MySQL 和keepalived 重新启动：

service mysqld startservice keepalived start

此时虚拟IP(114) 仍挂在master1(106) 上。

接下来，我们停掉master1(106) 的MySQL，那么虚拟IP 应该就会漂移到master2(113) 上。

service mysqld stop

我们在虚拟IP(114) 的SQL 命令行界面再次查询server_id ：

show variables like "server_id";

结果如下：
Centos 7 安装系列(6)：MySQL + KeepAlived 双主热备
可以看到，虚拟IP(114) 已经漂移到了master2(113) 上了，故障切换成功。

六、总结

好了，本文到此截至，主要介绍了如何在Centos 7 服务器上部署MySQL 双主结构以及使用keepalived 提供MySQL 双主结构的对外虚拟IP 。
注意要点：

  1. 防火墙规则及端口的开放
  2. keepalived 配置中的router_id 、virtual_router_id 与authentication 主备必须一致
  3. MySQL重启时也要重启keepalived
  4. MySQL 的server-id 具备唯一性
