彻底搞懂 Spring Cloud 前世今生 系列之 第⼀代 Spring Cloud 核⼼组件 — Ribbon负载均衡

Ribbon负载均衡

关于负载均衡

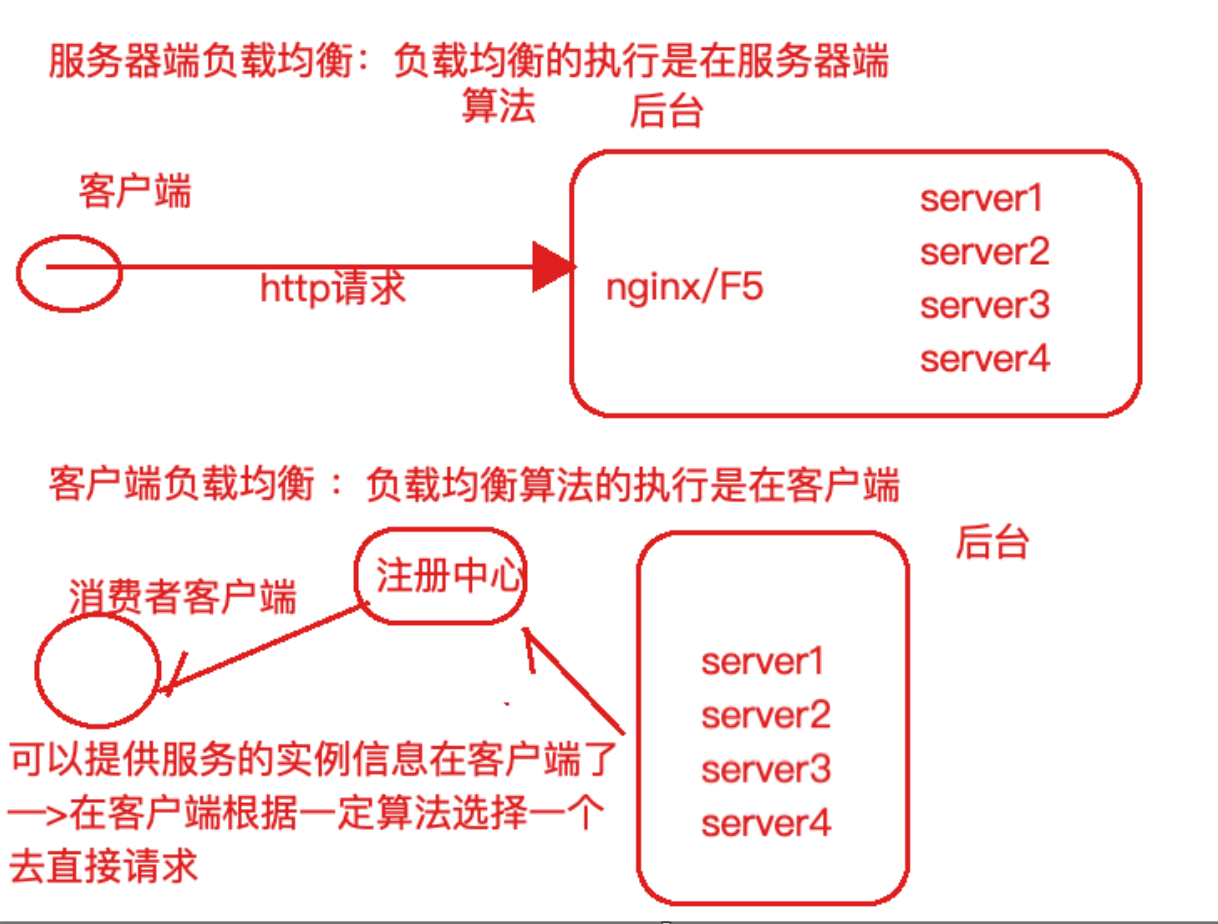

负载均衡⼀般分为服务器端负载均衡和客户端负载均衡

• 服务器端负载均衡，⽐如Nginx、F5这些，请求到达服务器之后由这些负载均衡器根据⼀定的算法将请求路由到⽬标服务器处理。

• 客户端负载均衡，⽐如我们要说的Ribbon，服务消费者客户端会有⼀个服务器地址列表，调⽤⽅在请求前通过⼀定的负载均衡算法选择⼀个服务器进⾏访问，负载均衡算法的执⾏是在请求客户端进⾏。

Ribbon是Netflix发布的负载均衡器。Eureka⼀般配合Ribbon进⾏使⽤，Ribbon利⽤从Eureka中读取到服务信息，在调⽤服务提供者提供的服务时，会根据⼀定的算法进⾏负载。

Ribbon⾼级应⽤

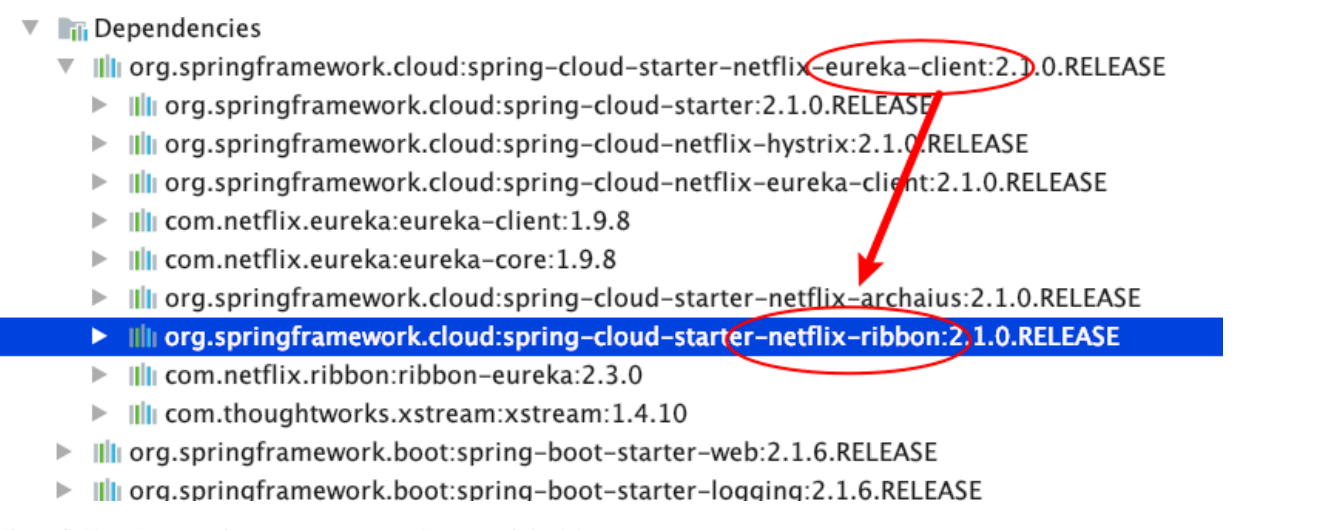

不需要引⼊额外的Jar坐标，因为在服务消费者中我们引⼊过eureka-client，它会引⼊Ribbon相关Jar包

代码中使⽤如下，在RestTemplate上添加对应注解即可

@Bean// Ribbon负载均衡@LoadBalancedpublic RestTemplate getRestTemplate() {return new RestTemplate();}

Ribbon负载均衡策略

负载均衡策略

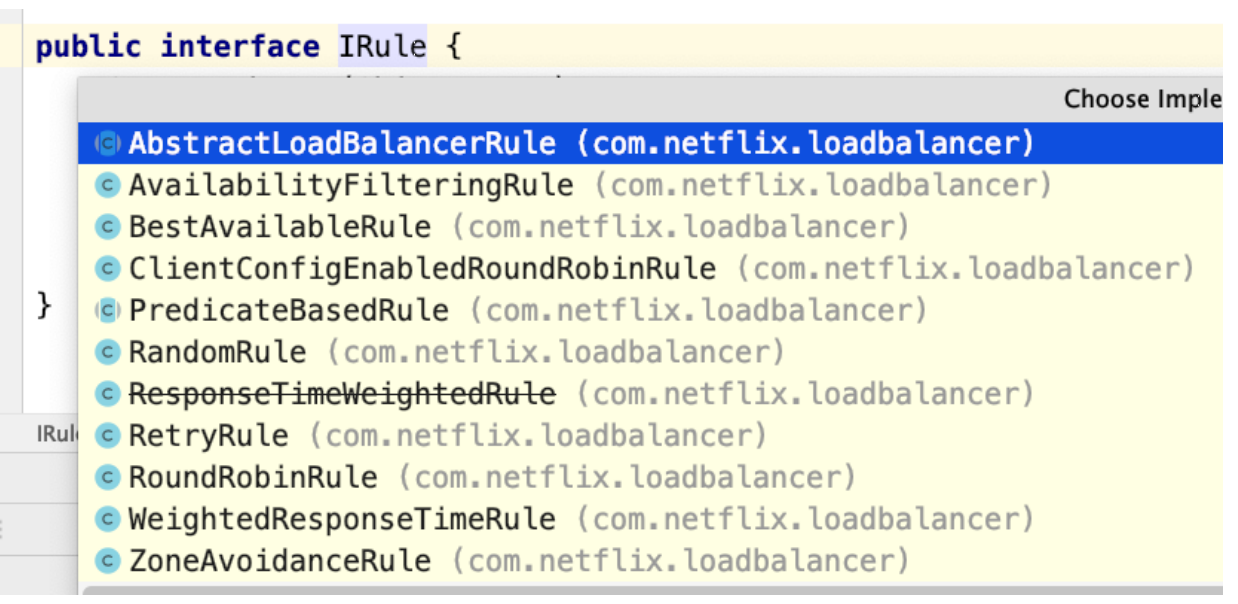

Ribbon内置了多种负载均衡策略，内部负责复杂均衡的顶级接⼝为com.netflix.loadbalancer.IRule ，类树如下

修改负载均衡策略

#针对的被调⽤⽅微服务名称,不加就是全局⽣效lagou-service-resume:  ribbon:    NFLoadBalancerRuleClassName: com.netflix.loadbalancer.RandomRule #负载策略调整

Ribbon核⼼源码剖析

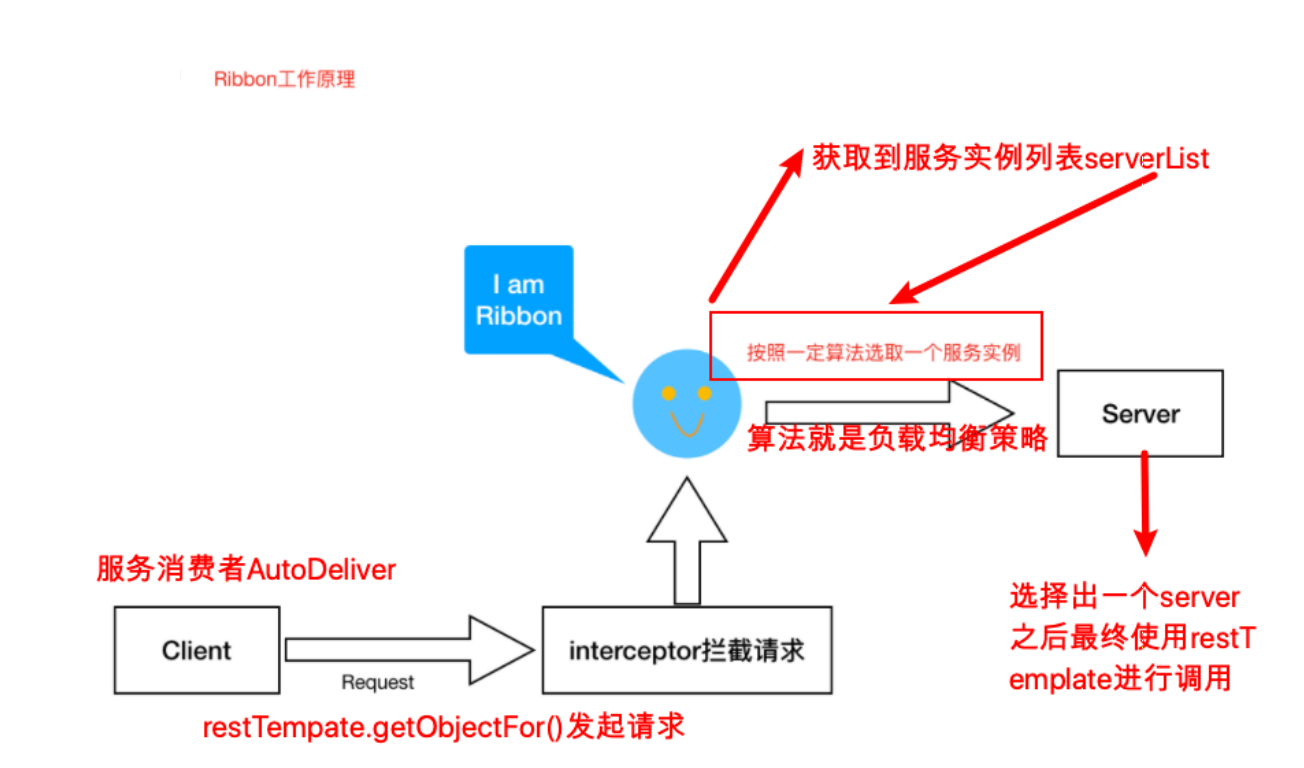

Ribbon⼯作原理

Ribbon给restTemplate添加了⼀个拦截器

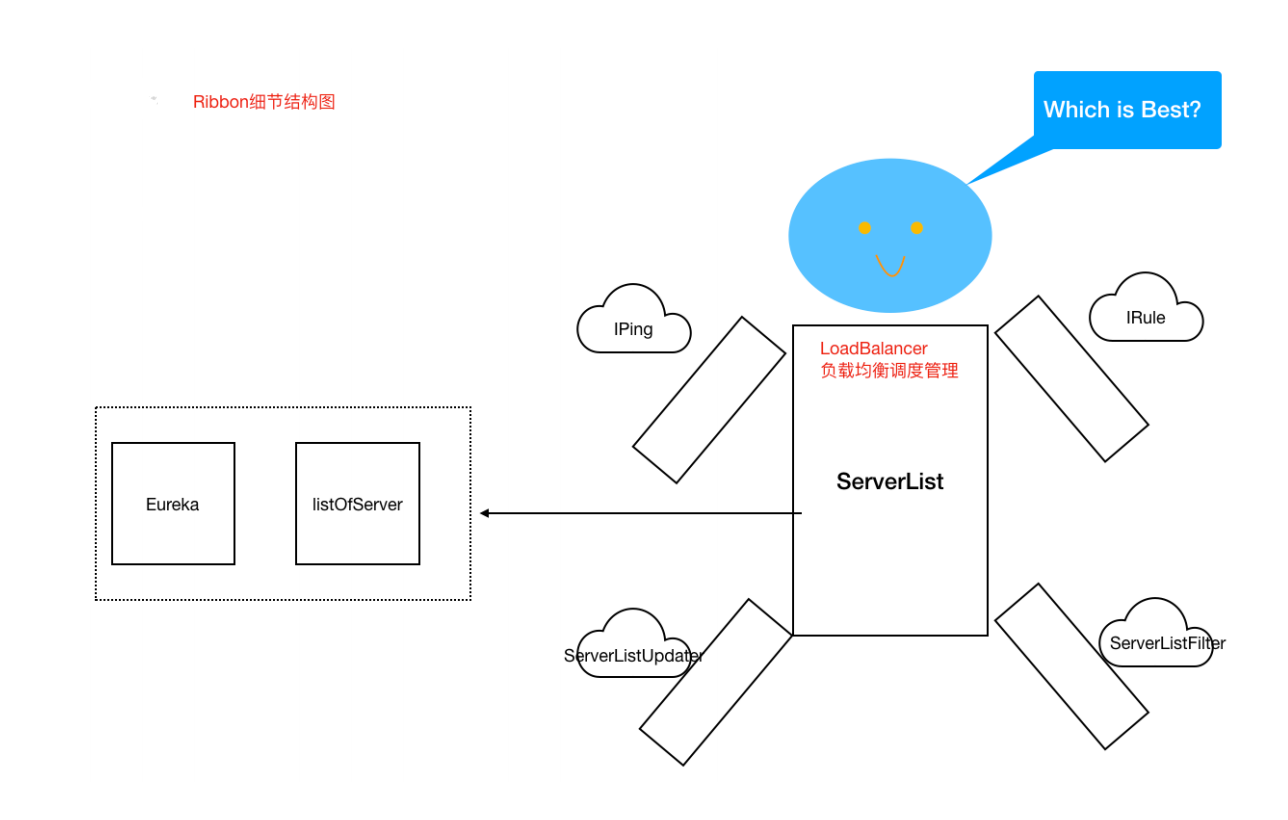

Ribbon细节结构图

1. 获取服务实例列表
2. 从列表中选择⼀个server

   图中核⼼是负载均衡管理器LoadBalancer（总的协调者，相当于⼤脑，为了做事情，协调四肢），围绕它周围的多有IRule、IPing等
   • IRule：是在选择实例的时候的负载均衡策略对象
   • IPing：是⽤来向服务发起⼼跳检测的，通过⼼跳检测来判断该服务是否可⽤
   • ServerListFilter：根据⼀些规则过滤传⼊的服务实例列表
   • ServerListUpdater：定义了⼀系列的对服务列表的更新操作

@LoadBalanced源码剖析

我们在RestTemplate实例上添加了⼀个@LoadBalanced注解，就可以实现负载均衡，很神奇，我们接下来分析这个注解背后的操作（负载均衡过程）

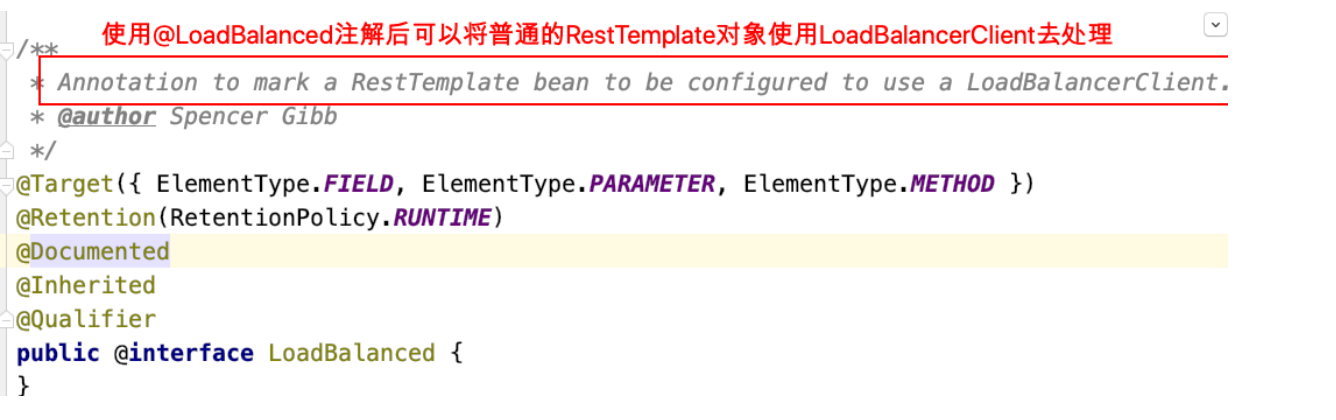

• 查看@LoadBalanced注解，那这个注解是在哪⾥被识别到的呢？

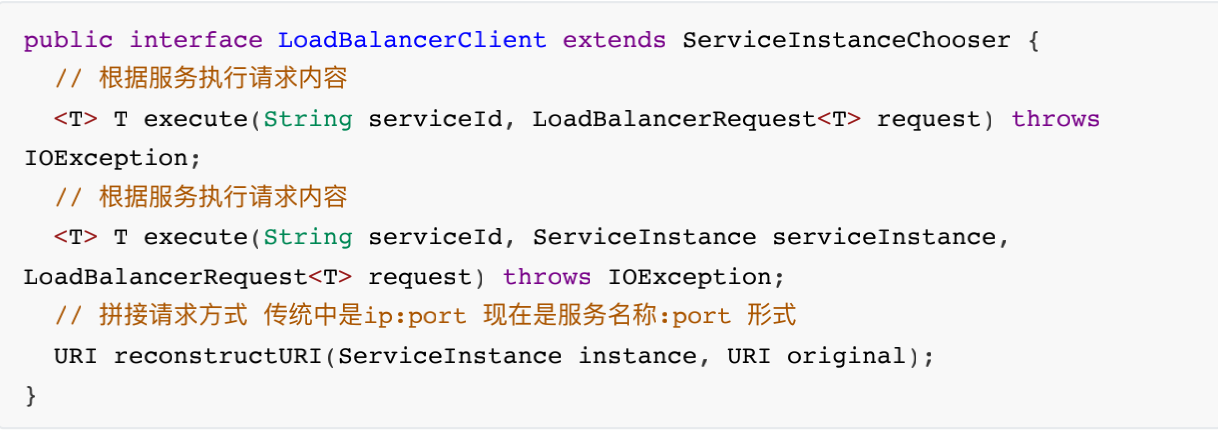

• LoadBalancerClient类（实现类RibbonLoadBalancerClient，待⽤）

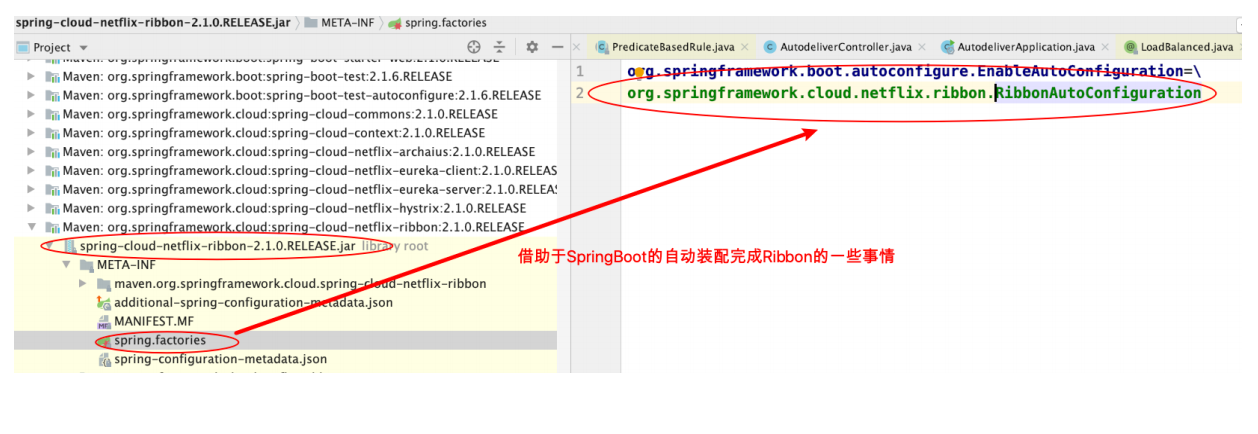

• ⽼规矩：SpringCloud充分利⽤了SpringBoot的⾃动装配特点，找spring.factories配置⽂件

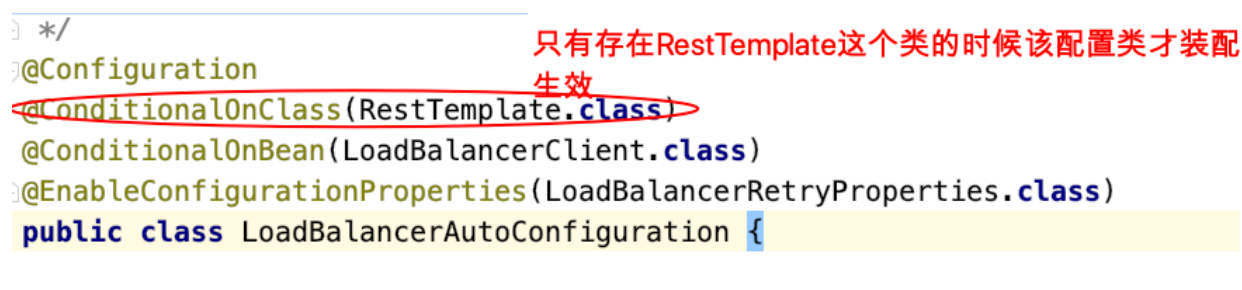

• 研究LoadBalancerAutoConfiguration


• LoadBalancerAutoConfiguration⾥⾯的内容剖析

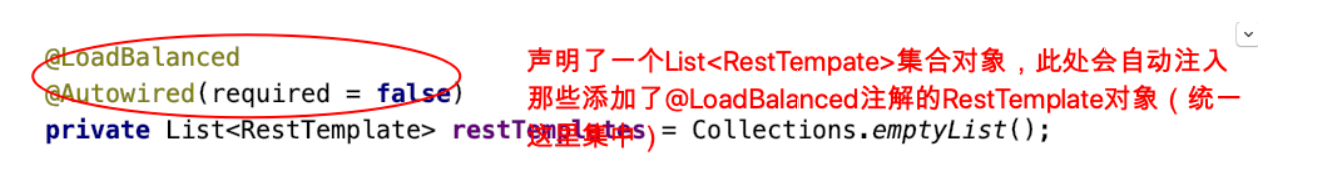

  • 注⼊resttemplate对象到集合待⽤

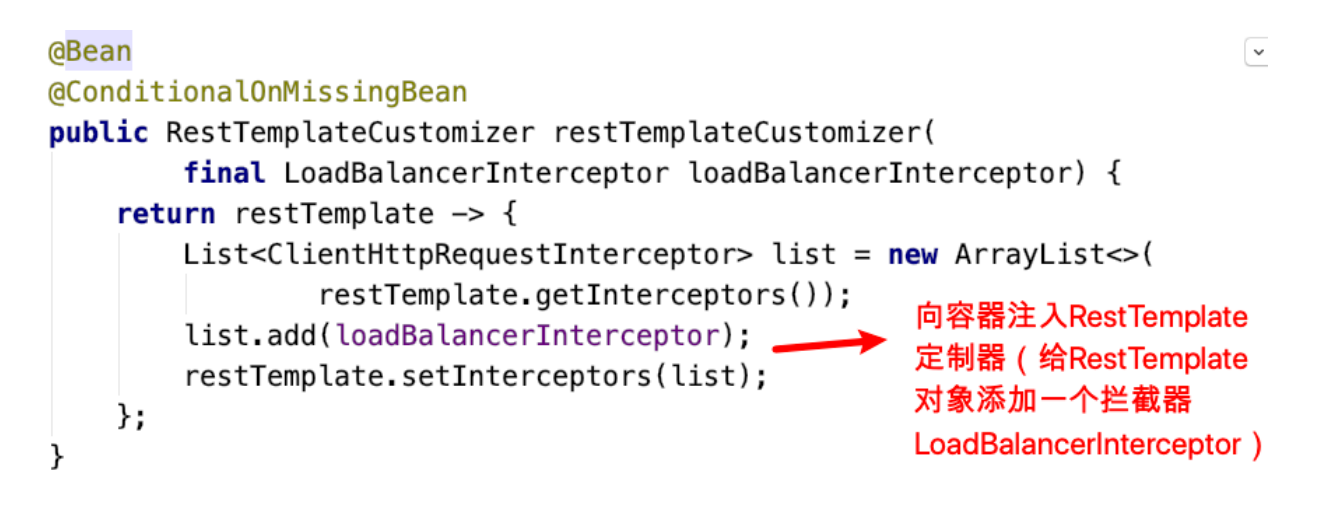

  • 注⼊resttemplate定制器

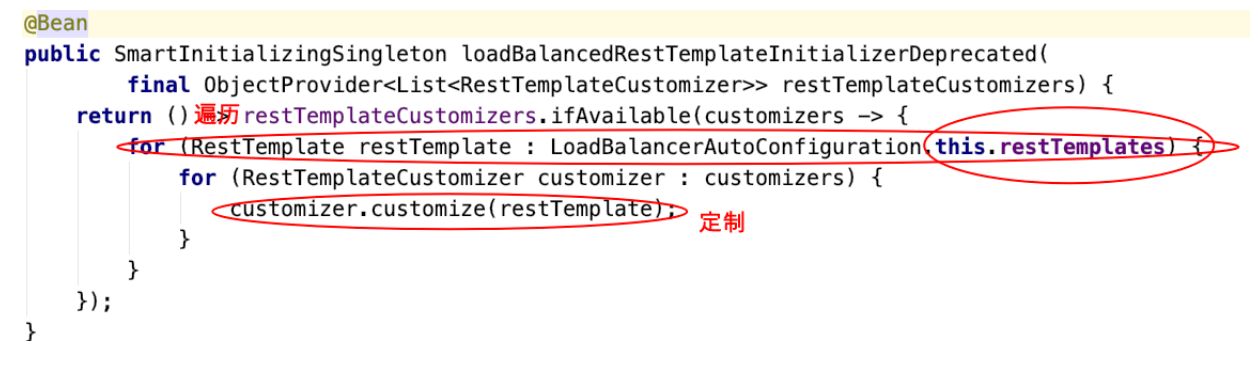

  • 使⽤定制器给集合中的每⼀个resttemplate对象添加⼀个拦截器


• 到这⾥，我们明⽩，添加了注解的RestTemplate对象会被添加⼀个拦截器LoadBalancerInterceptor，该拦截器就是后续,拦截请求进⾏负载处理的。
  所以，下⼀步重点我们该分析拦截器LoadBalancerInterceptor --> intercept()⽅法

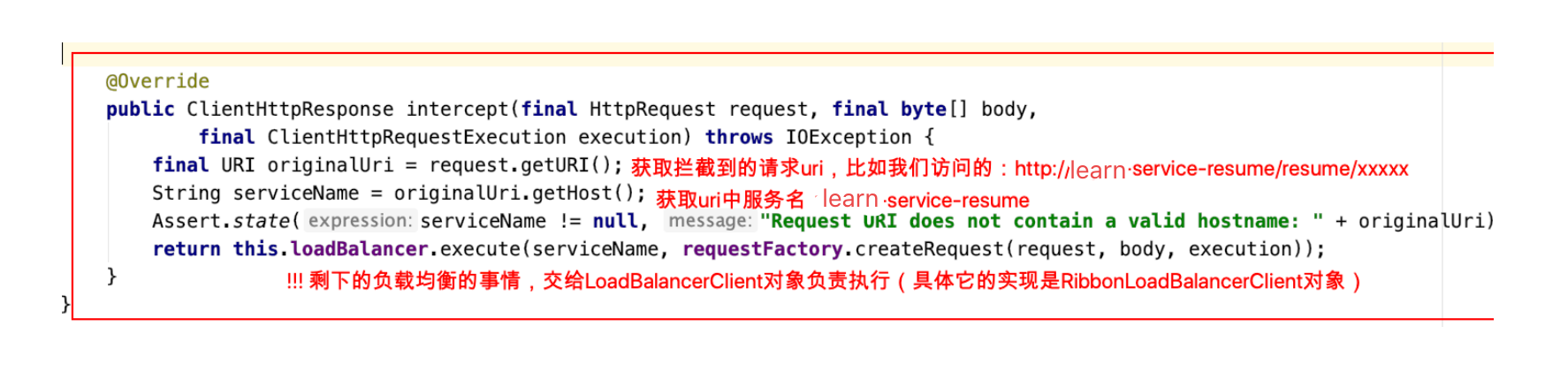

  –> 分析LoadBalancerInterceptor.intercept()⽅法

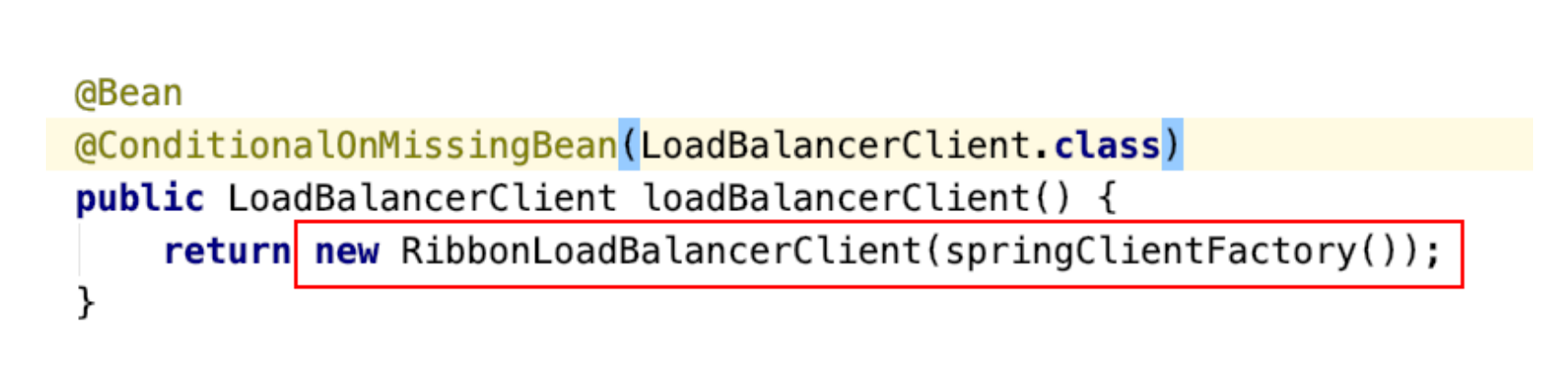

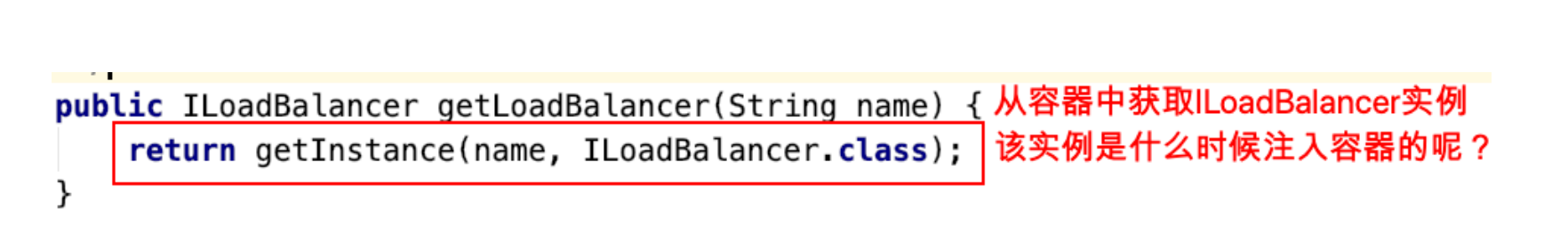

• 那么？RibbonLoadBalancerClient对象是在哪⾥注⼊的===》》回到最初的⾃动配置类

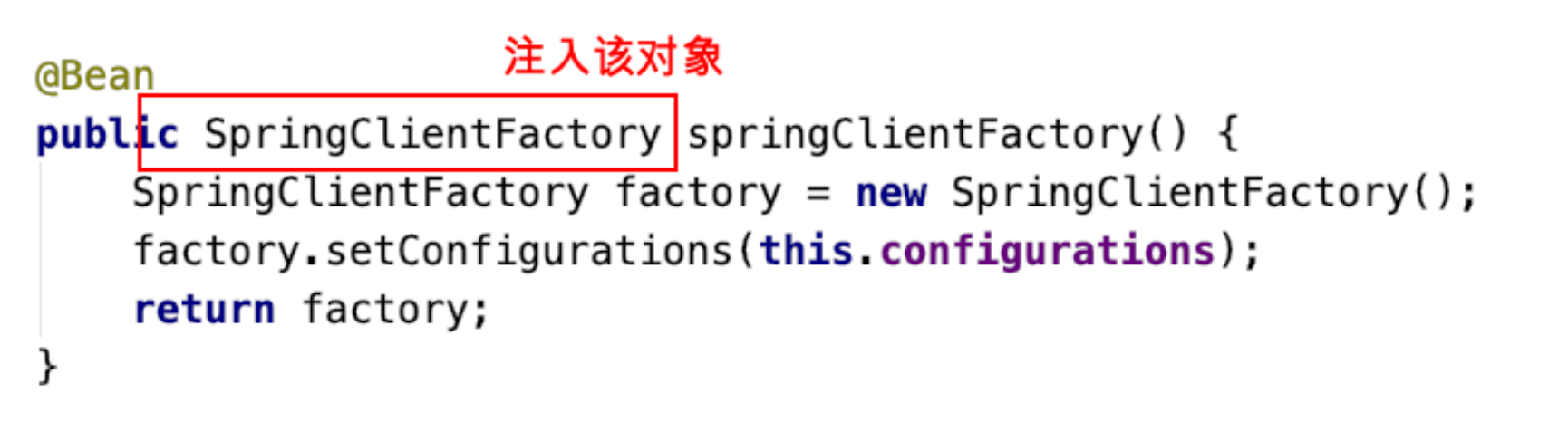

  RibbonAutoConfiguration中

• OMG! 负载均衡的事情执⾏原来交给了我们最初看到的RibbonLoadBalancerClient对象

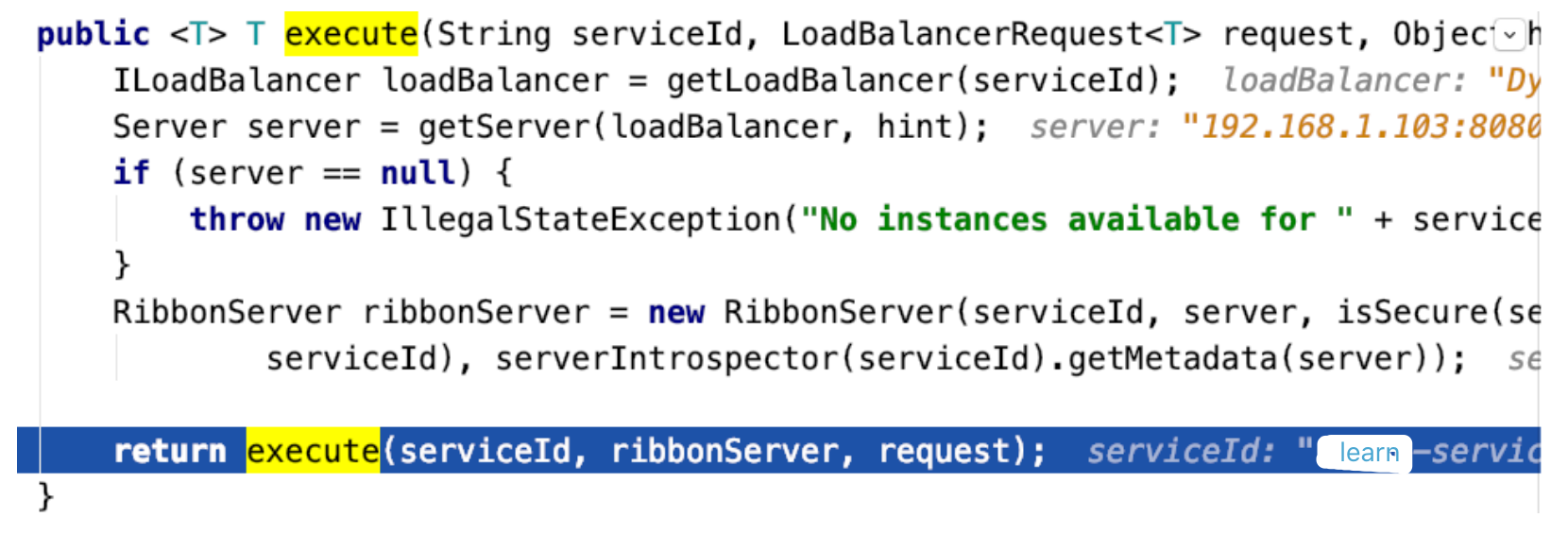

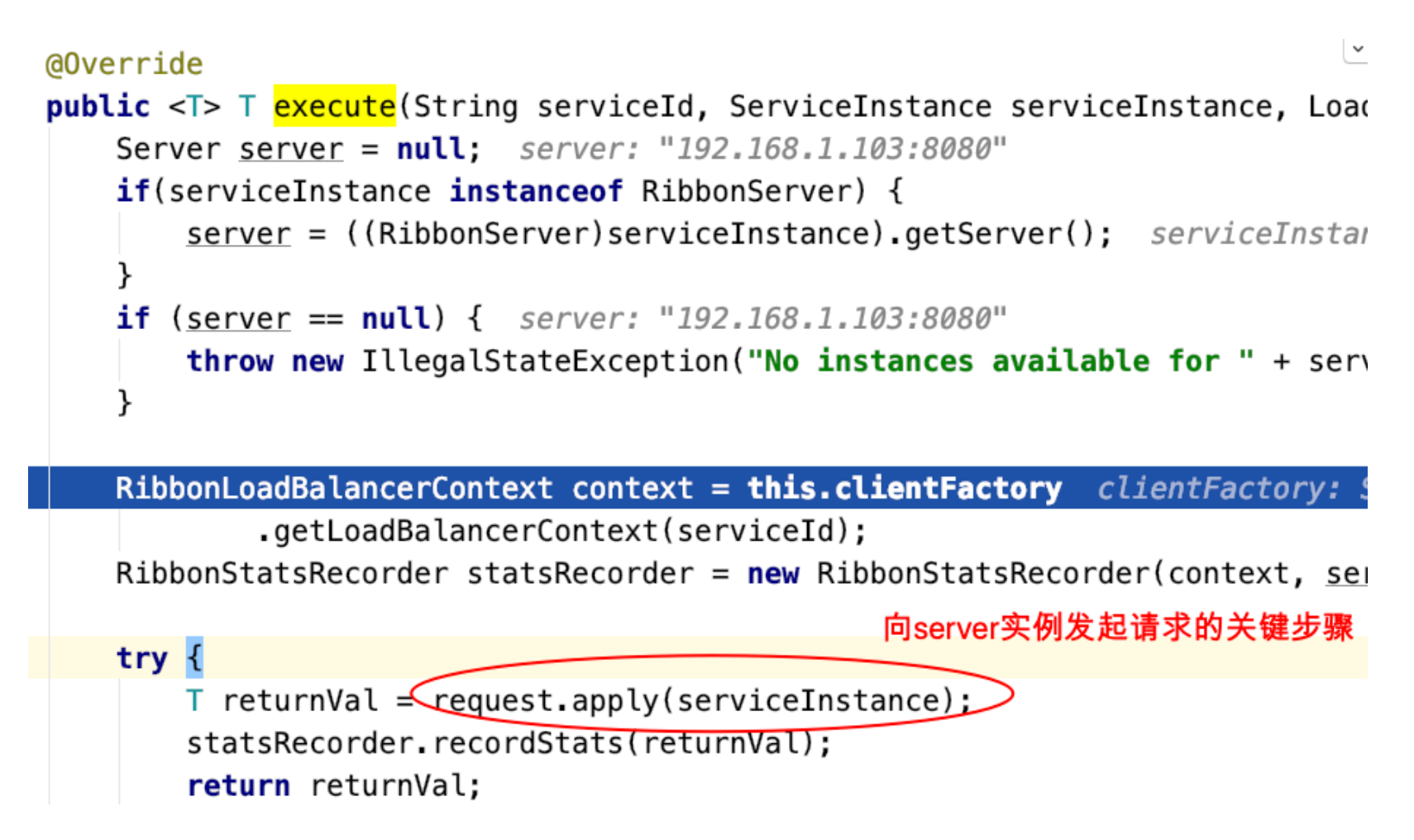

  ⾮常核⼼的⼀个⽅法：RibbonLoadBalancerClient.execute()

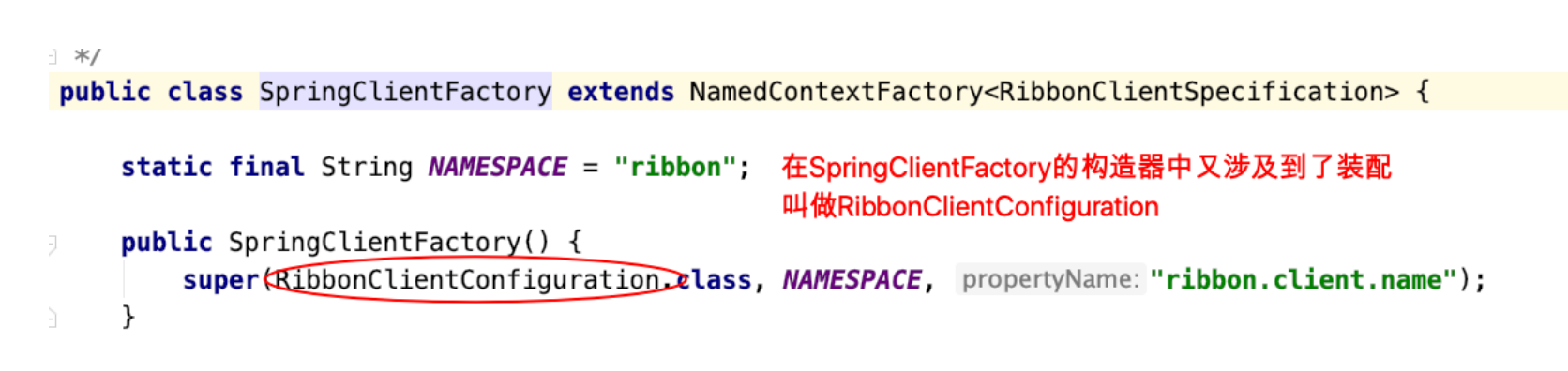

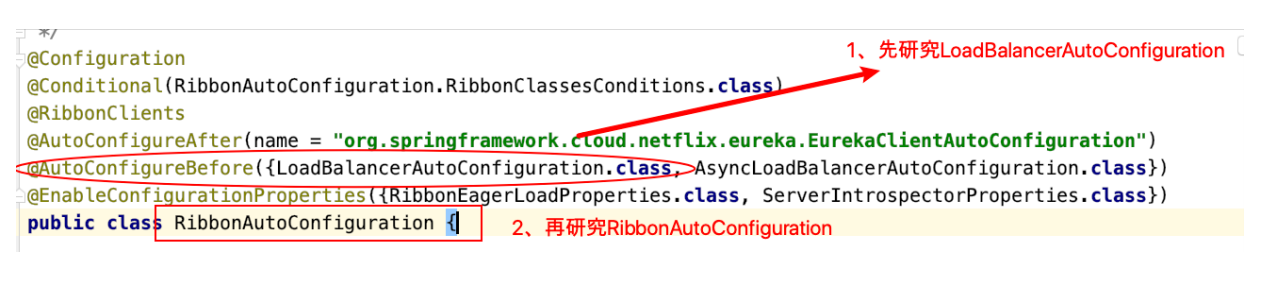

• 回到主配置类RibbonAutoConfiguration

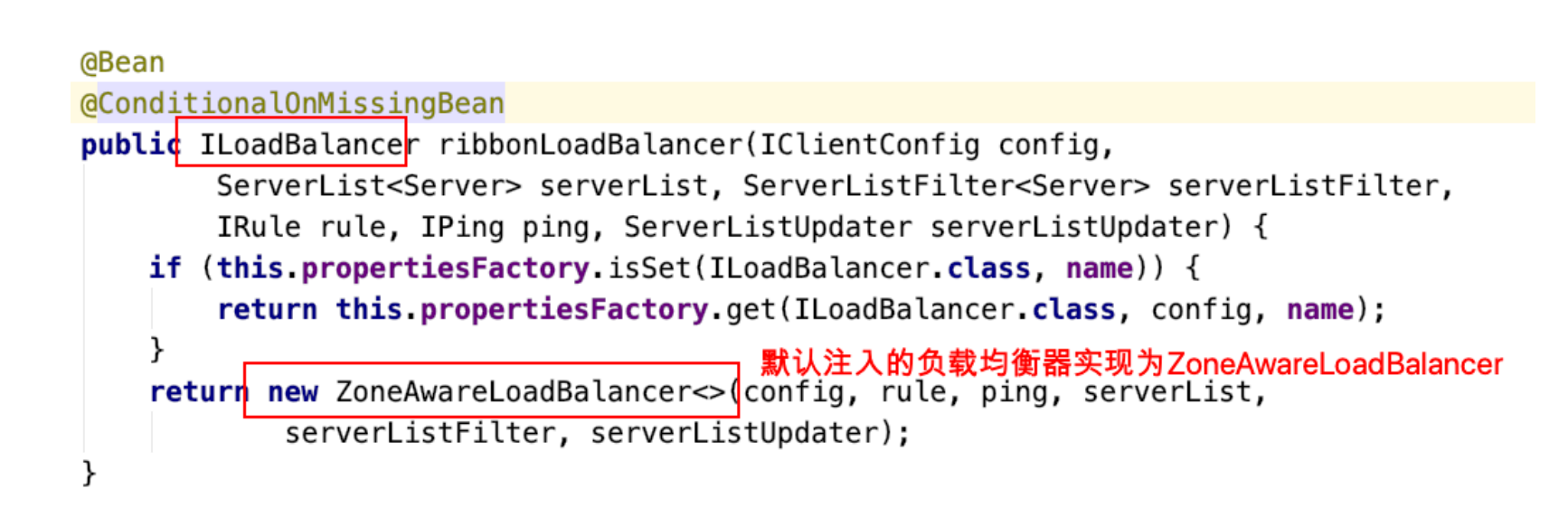

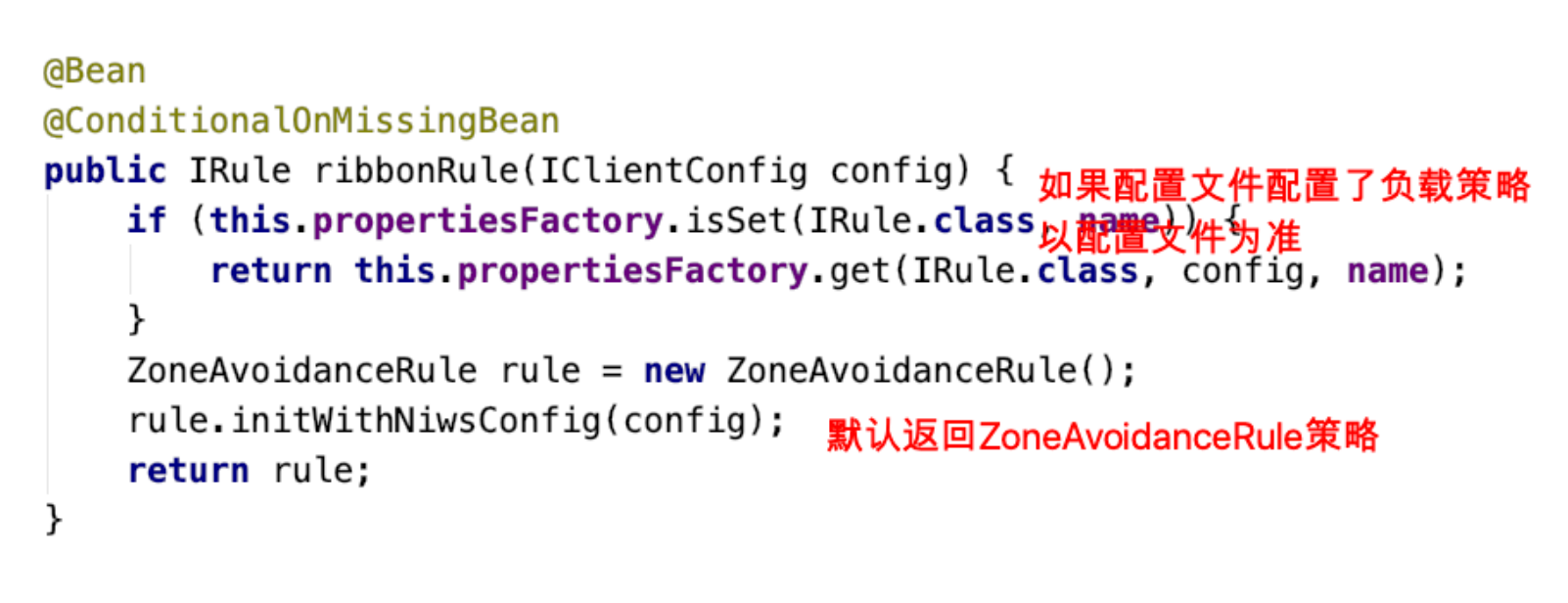

• RibbonClientConfiguration中装配了⼤脑和肢⼲

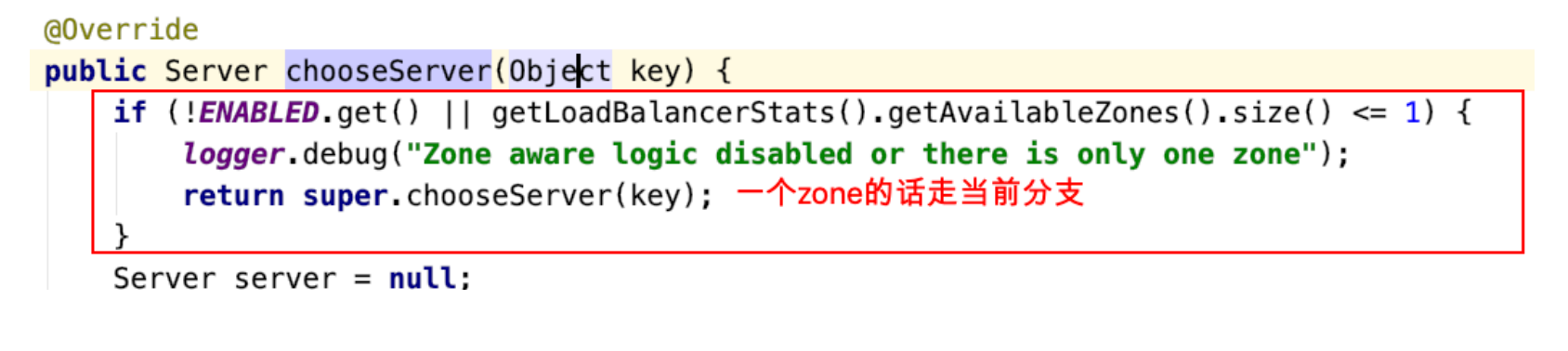

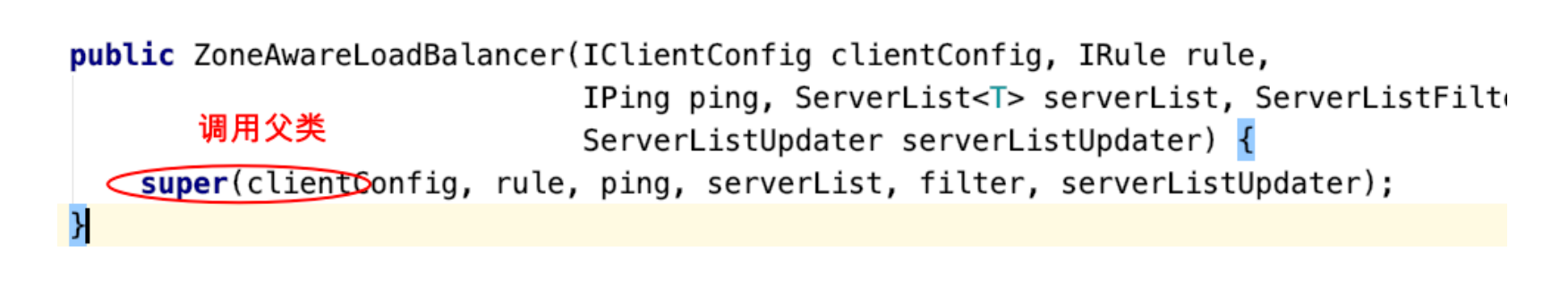

• ZoneAwareLoadBalancer#chooseServer

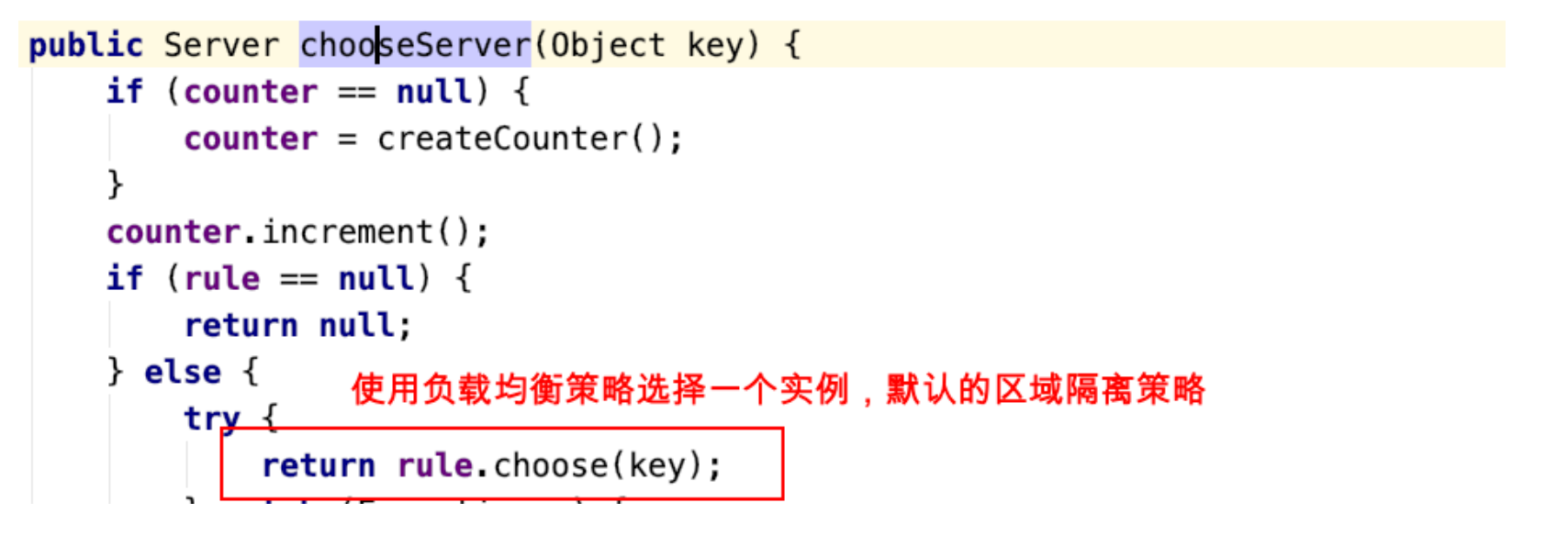

• ⽗类：com.netflix.loadbalancer.BaseLoadBalancer#chooseServer

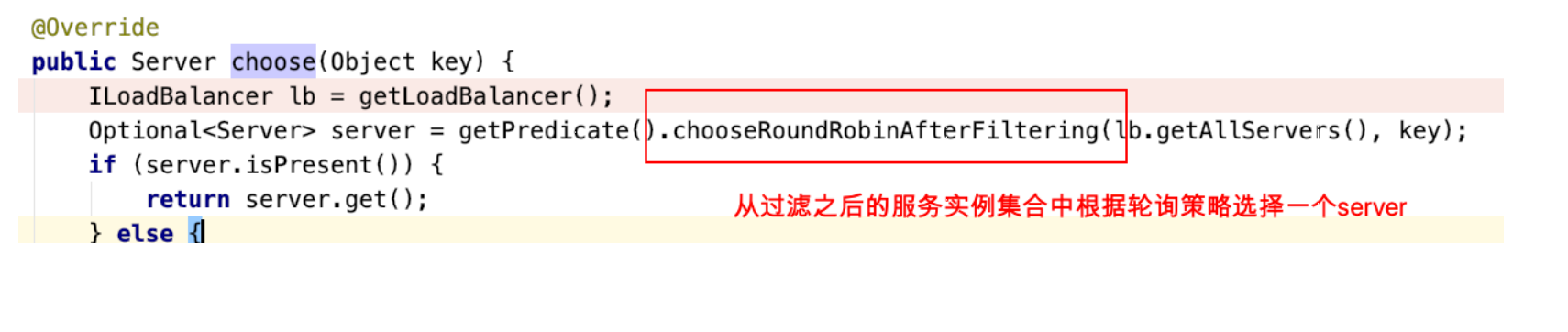

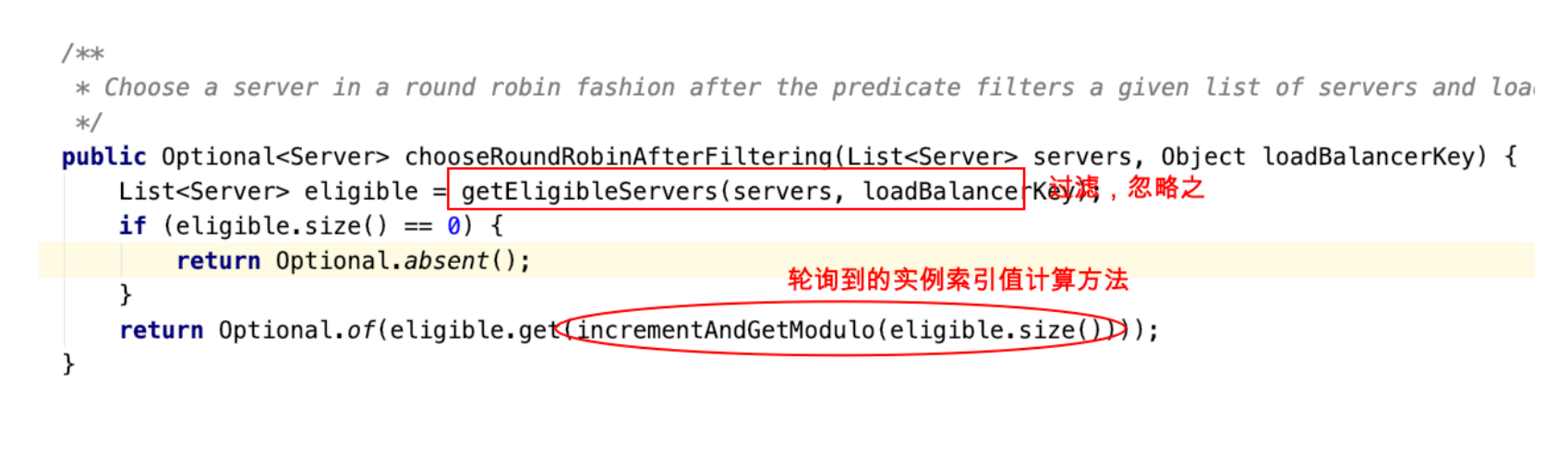

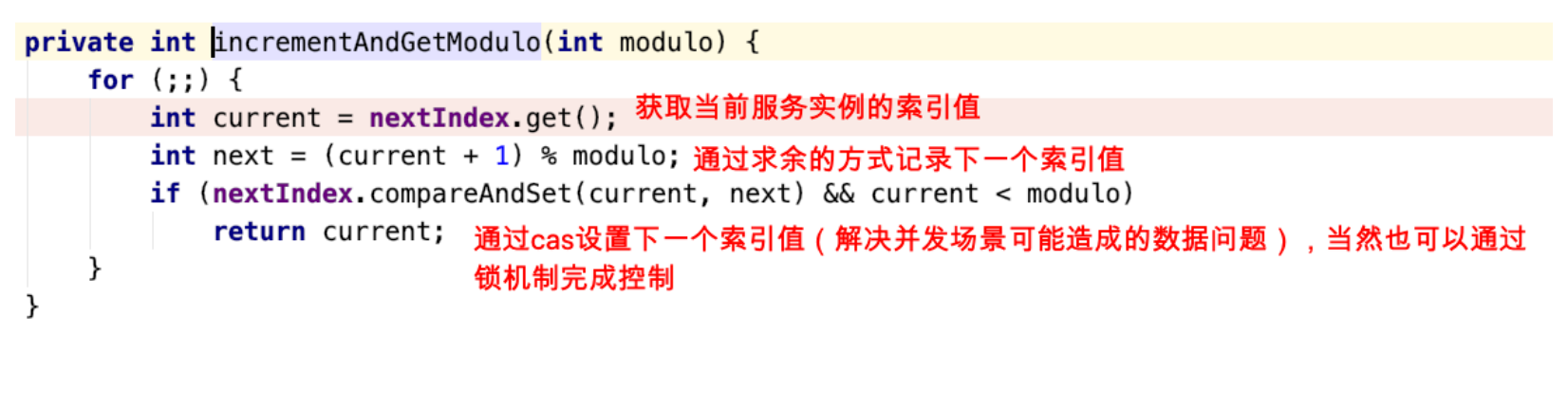

• 来到区域隔离策略的⽗类choose⽅法中com.netflix.loadbalancer.PredicateBasedRule#choose

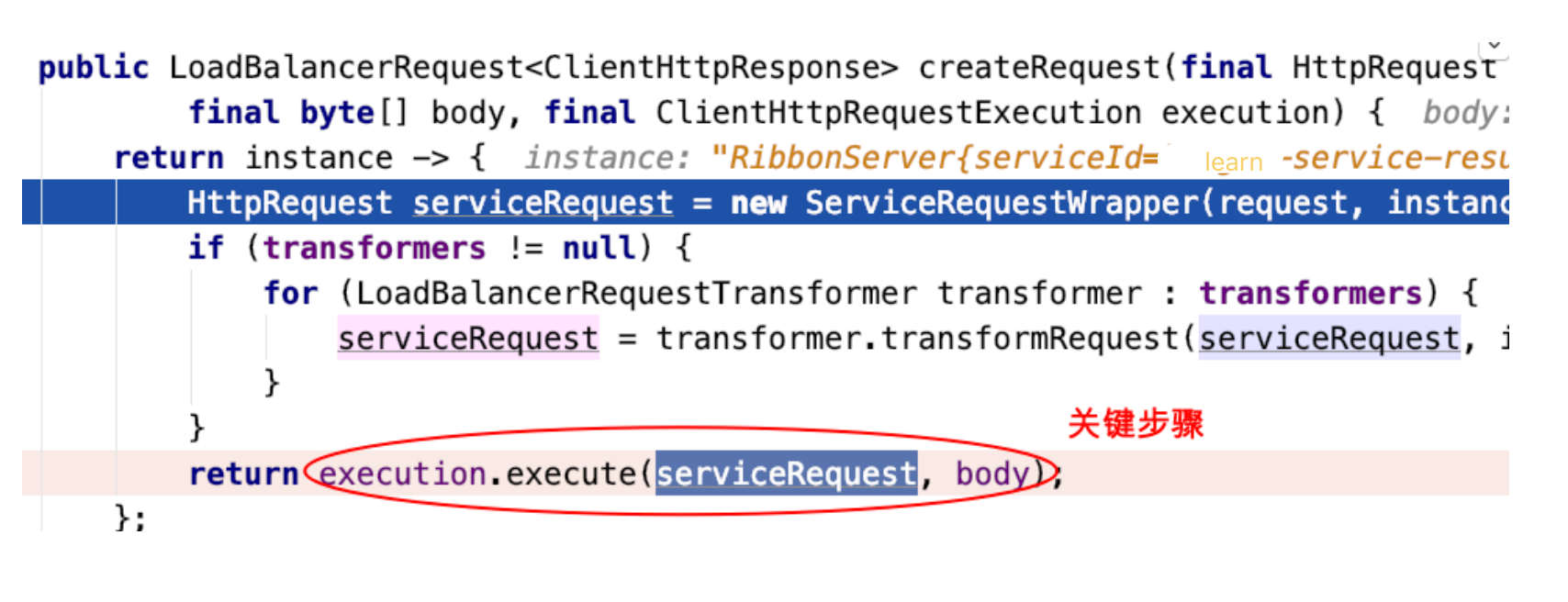

• 前⽂我们提到的关注点3

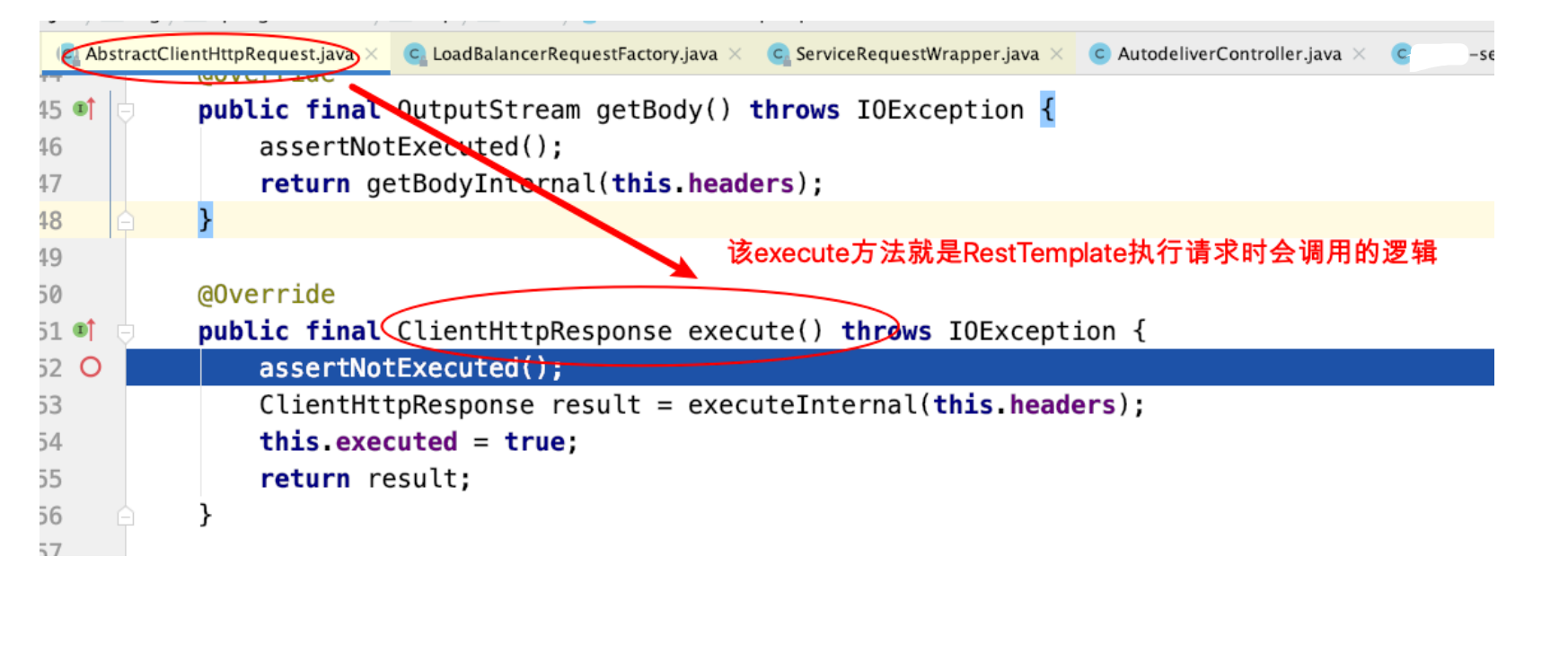

• AbstractClientHttpRequest#execute此处，就已经到了RestTemplate底层执⾏的代码了，由此也将验证最终请求的调⽤还是靠的RestTemplate


• 接下来，在进⾏负载chooseServer的时候，LoadBalancer负载均衡器中已经有了serverList，那么这个serverList是什么时候被注⼊到LoadBalancer中的，它的⼀个机制⼤概是怎样的？

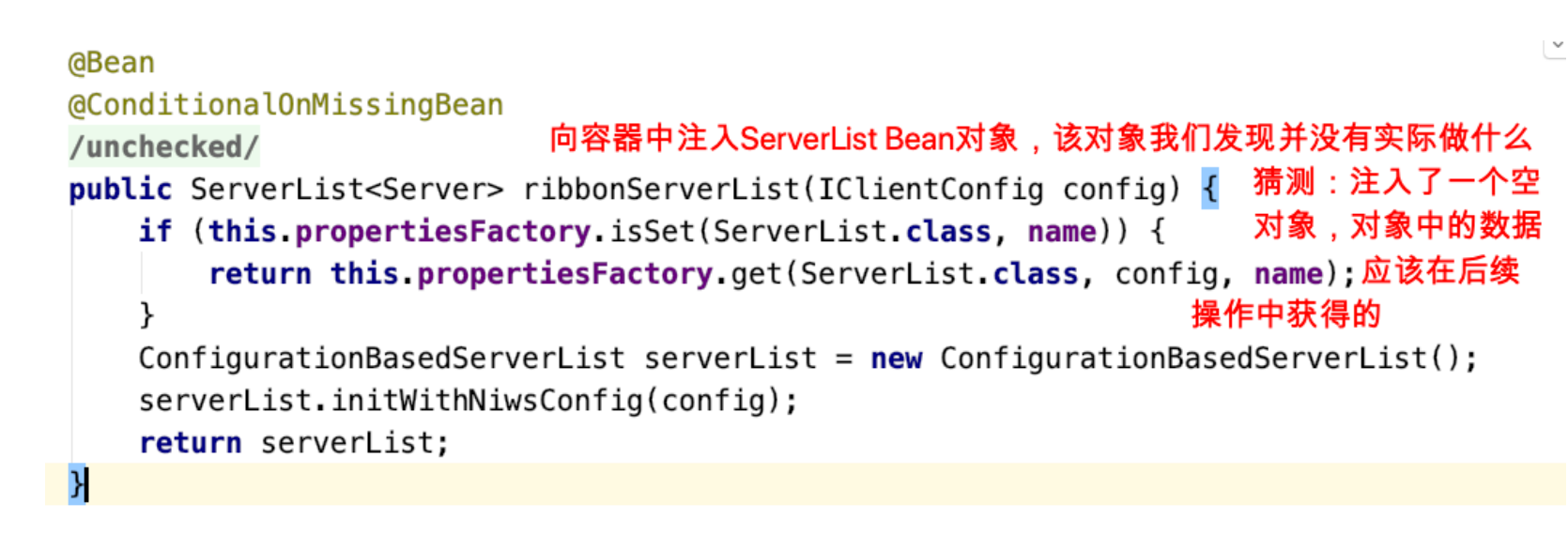

  来到RibbonClientConfiguration

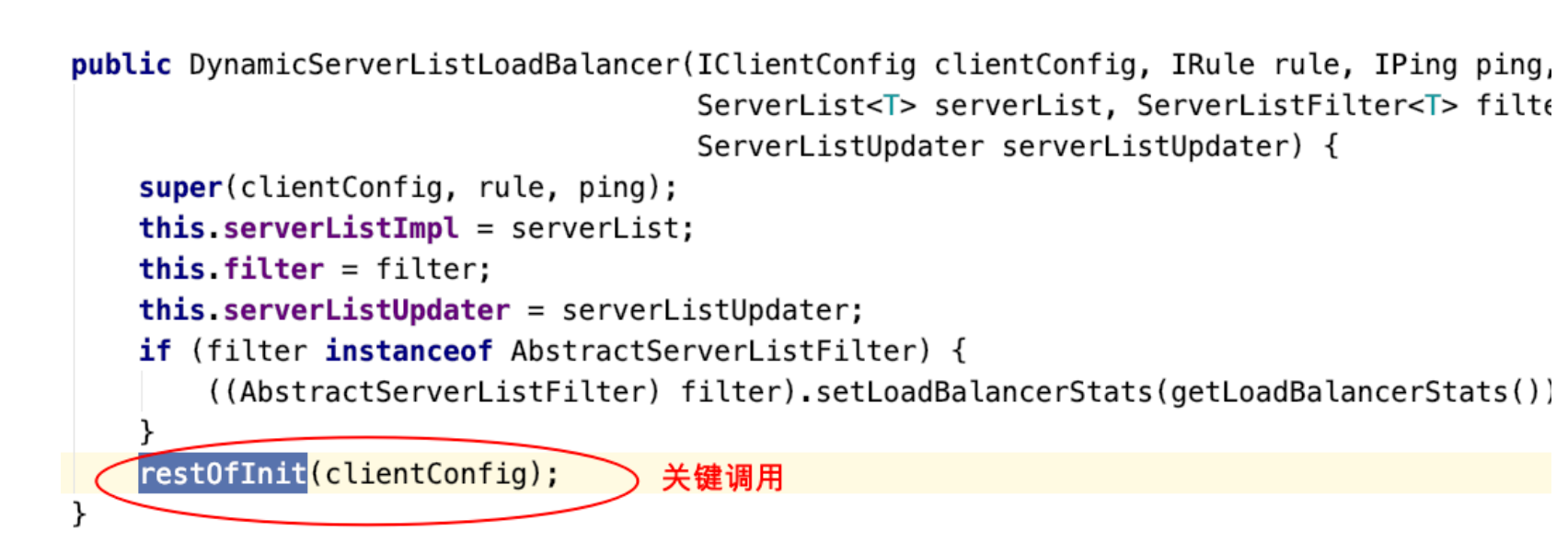

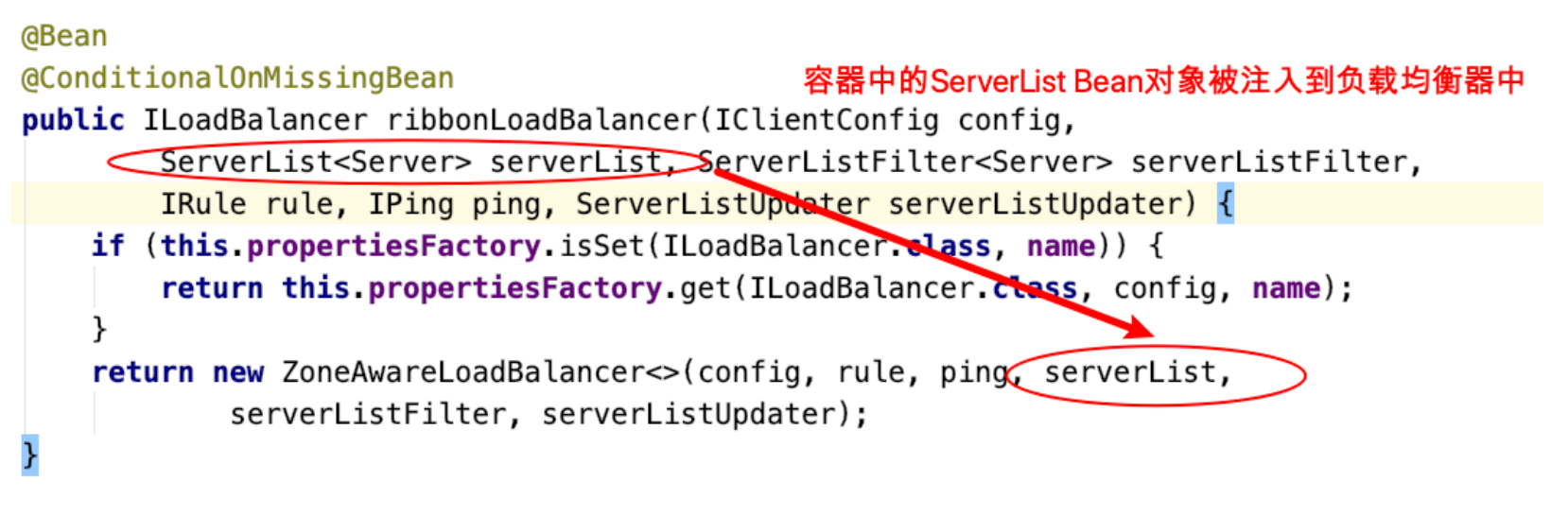

• 把⽬光聚焦到使⽤这个空对象ServerList的地⽅

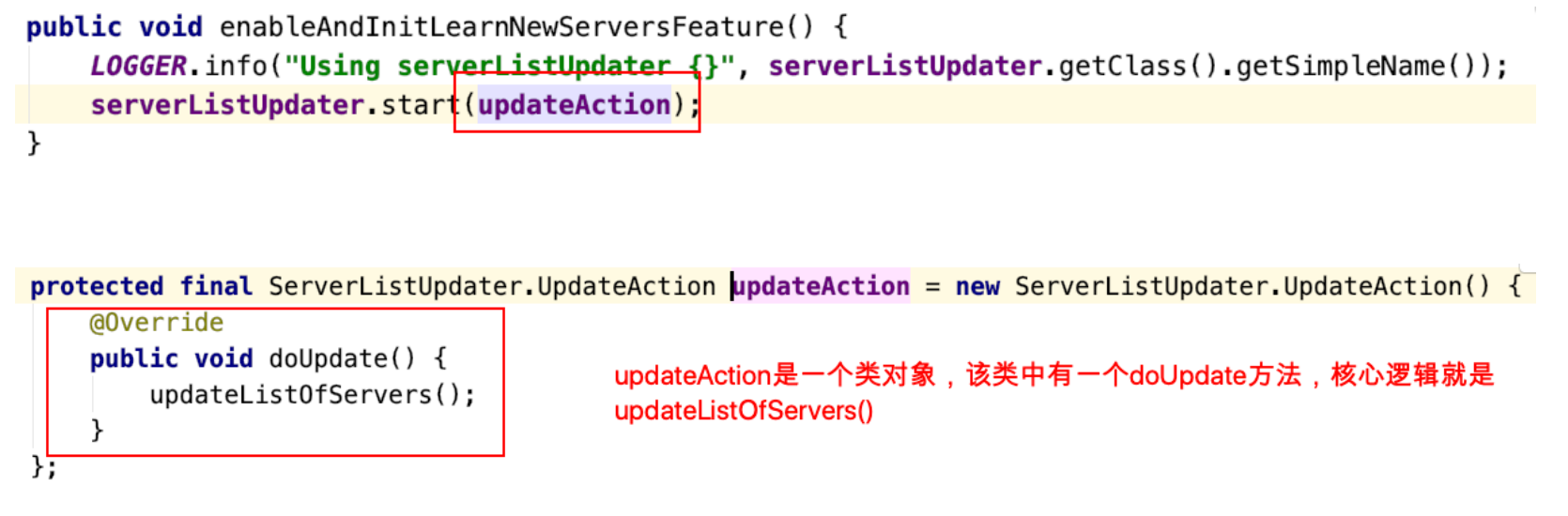

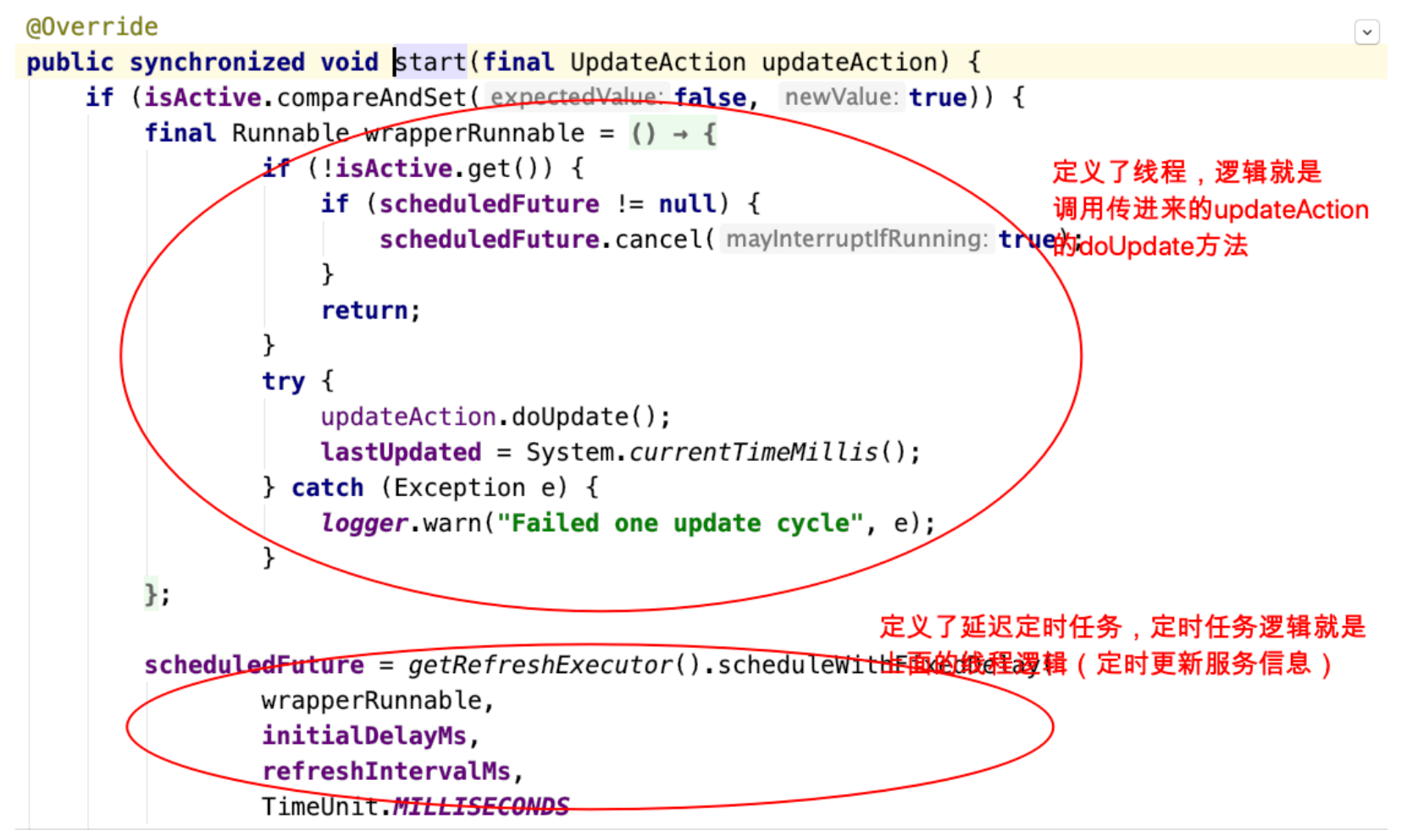

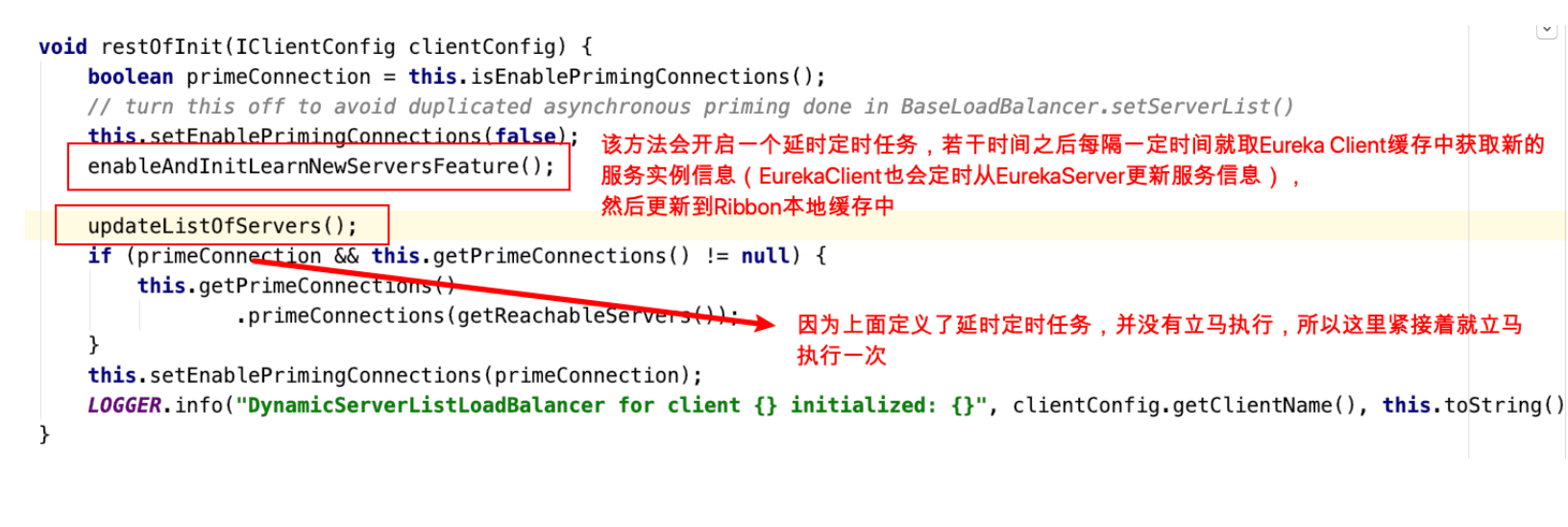

• 进⼊enableAndInitLearnNewServersFeature()⽅法



RoundRobinRule轮询策略源码剖析

package com.netflix.loadbalancer;import com.netflix.client.config.IClientConfig;import java.util.List;import java.util.concurrent.atomic.AtomicInteger;import org.slf4j.Logger;import org.slf4j.LoggerFactory;public class RoundRobinRule extends AbstractLoadBalancerRule {    private AtomicInteger nextServerCyclicCounter;    private static final boolean AVAILABLE_ONLY_SERVERS = true;    private static final boolean ALL_SERVERS = false;    private static Logger log = LoggerFactory.getLogger(RoundRobinRule.class);    public RoundRobinRule() { this.nextServerCyclicCounter = new AtomicInteger(0);    }    public RoundRobinRule(ILoadBalancer lb) { this(); this.setLoadBalancer(lb);    }    // 负载均衡策略类核⼼⽅法    public Server choose(ILoadBalancer lb, Object key) { if (lb == null) {     log.warn("no load balancer");     return null; } else {     Server server = null;     int count = 0;     while (true) {  if (server == null && count++ < 10) {      // 所有可⽤服务实例列表      List<Server> reachableServers = lb.getReachableServers();      // 所有服务实例列表      List<Server> allServers = lb.getAllServers();      int upCount = reachableServers.size();      int serverCount = allServers.size();      if (upCount != 0 && serverCount != 0) {   // 获得⼀个轮询索引   int nextServerIndex = this.incrementAndGetModulo(serverCount);   // 根据索引取出服务实例对象   server = (Server) allServers.get(nextServerIndex);   if (server == null) {Thread.yield();   } else {// 判断服务可⽤后返回if (server.isAlive() && server.isReadyToServe()) {    return server;}server = null;   }   continue;      }      log.warn("No up servers available from load balancer: " +lb);      return null;  }  if (count >= 10) {      log.warn("No available alive servers after 10 tries from load balancer:" + lb);  }  return server;     } }    }    private int incrementAndGetModulo(int modulo) { int current; int next; do {     // 取出上次的计数     current = this.nextServerCyclicCounter.get();     // 因为是轮询，计数+1之后对总数取模     next = (current + 1) % modulo; } while (!this.nextServerCyclicCounter.compareAndSet(current, next)); return next;    }    public Server choose(Object key) { return this.choose(this.getLoadBalancer(), key);    }    public void initWithNiwsConfig(IClientConfig clientConfig) {    }}

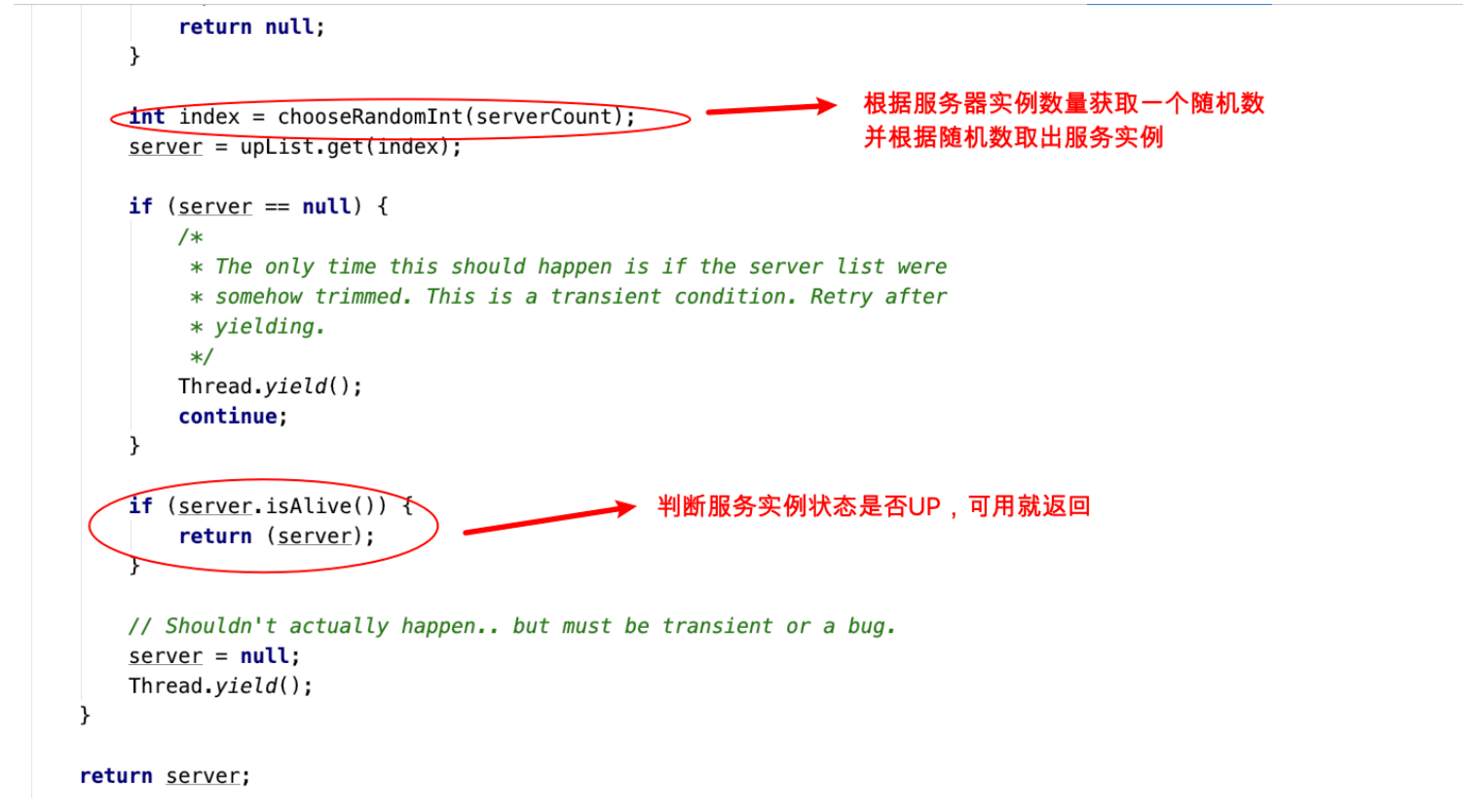

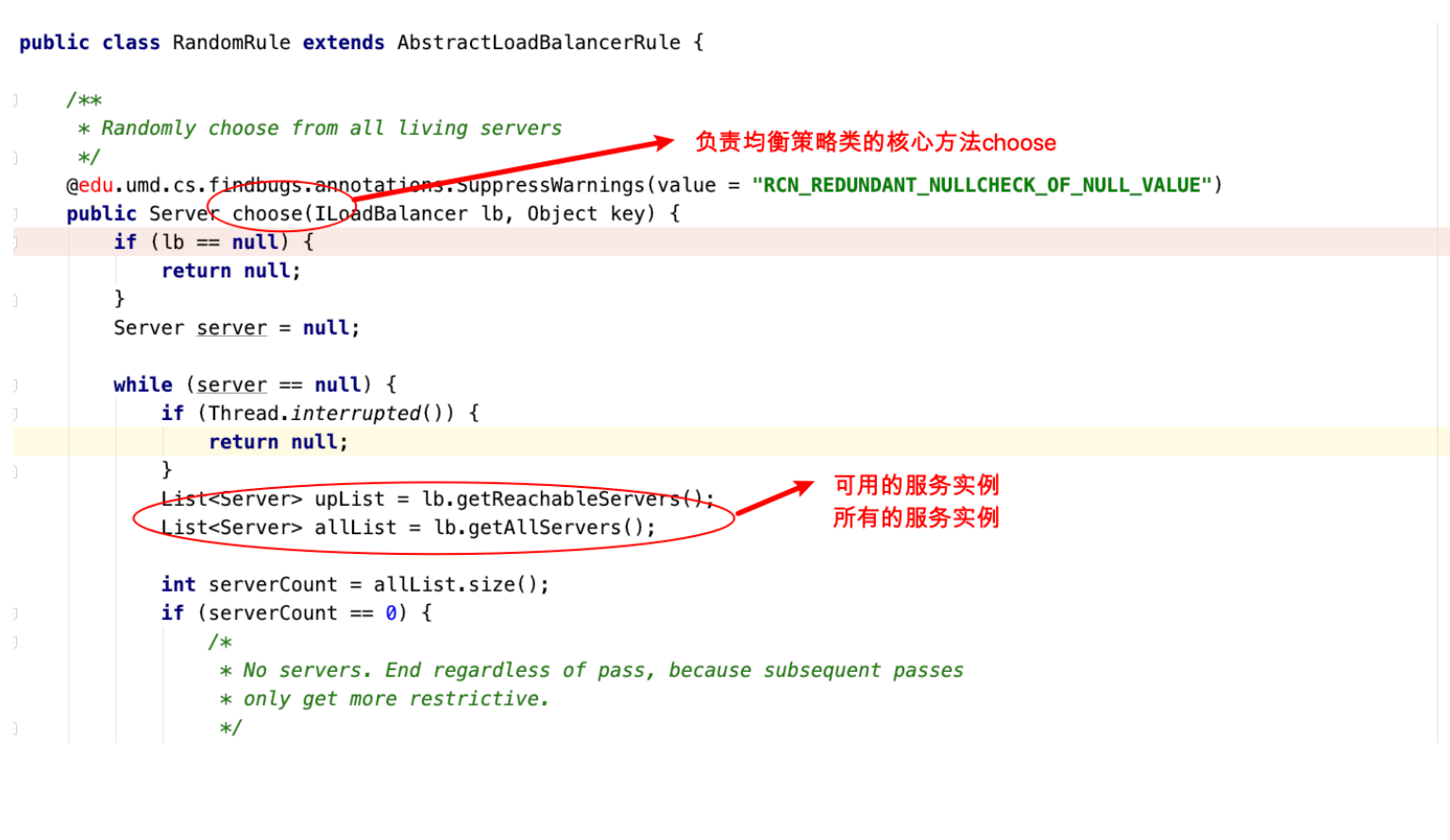

RandomRule随机策略源码剖析
