一、DS18B20基本概念

（一）、DS18B20的基本概念

DS18B20是Dallas公司生产的、具有one-Wire协议的数字式温度传感器，具有体积小，硬件开销低，抗干扰能力强，精度高的特点。

one-Wire（单线制串行总线）是Dallas公司研制开发是一种协议，由一个总线主节点、一个或多个从节点组成系统，通过一根信号线对芯片进行数据读取。

（二）、DS18B20的基本信息

测温范围：-55摄氏度~+125摄氏度

转换精度：9~12位二进制数（含1位符号位）

测温精度：9位精度为0.5摄氏度；12位精度为0.0625摄氏度。

转换时间：9位精度时为93.75ms；10位精度时为187.5ms；12位精度时为750ms。

通信方式：单总线，数据线接上拉电阻，使总线空闲时处于高电平。

二、DS18B20介绍

（一）DS18B20内部存储结构

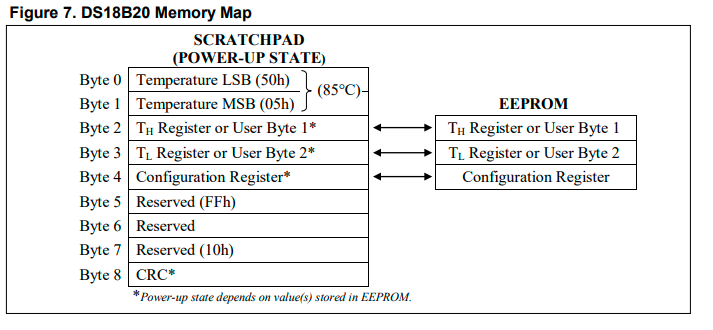

DS18B20内部有9字节的高速寄存器

对应功能讲解：

（二）DS18B20系统配置寄存器数据格式

DS18B20系统配置寄存器有8位，低5位值永远为1，最高位为TM，TM是测试模式为，用于设置DS18B20在工作模式还是测试模式。在出厂时被设置为0，需要时可以修改，R1和R0用于设置分辨率（DS18B20在出厂时被设置为12位的分辨率，需要时可以修改）。DS18B20系统配置寄存器数据格式如下：

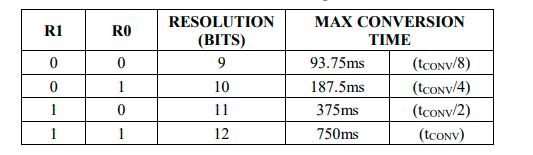

 DS18B20分辨率设置如下：

 （三）DS18B20温度数据格式与处理

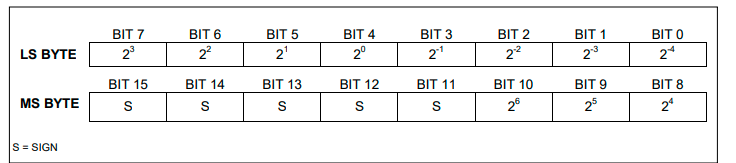

DS18B20可完成对温度的测量，下面以12位精度为例。以16位带符号位扩展的二进制补码形式读出。低4位为小数部分，中间7位为整数部分，高5位为扩展符号位，

 其中，S为符号扩展位，S=1 表示温度为负值，S=0表示温度为正值。

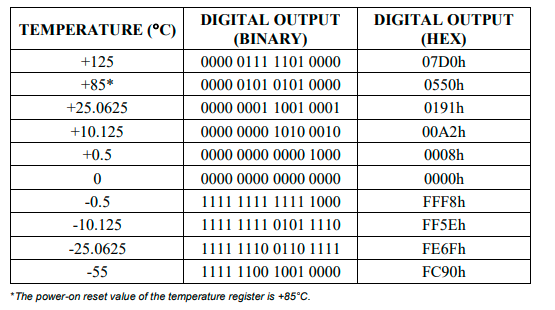

输出数据和实际温度值之间的关系如下：

注：DS18B20的温度数据是以补码形式表示。

计算方法：

DS18B20的12位精度的分辨率为0.0625。当读出数据为正温度时，将LSB和MSB整合成的16位整数，再分辨率（即0.0625）即可；当读出数据为负温度时，将LSB和MSB整合成的16位整数，再取反加1后，最后乘以0.0625即可。

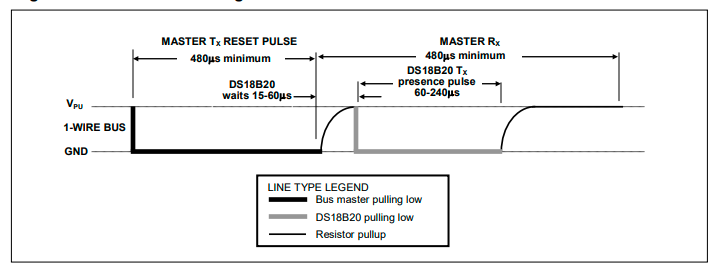

（四）DS18B20时序复位设计

 下面为蓝桥杯官方提供的底层驱动代码：

//DS18B20设备初始化bit init_ds18b20(void){  bit initflag = 0;    DQ = 1;  Delay_OneWire(12);  DQ = 0;  Delay_OneWire(80);  DQ = 1;  Delay_OneWire(10);     initflag = DQ;Delay_OneWire(5);    return initflag;}

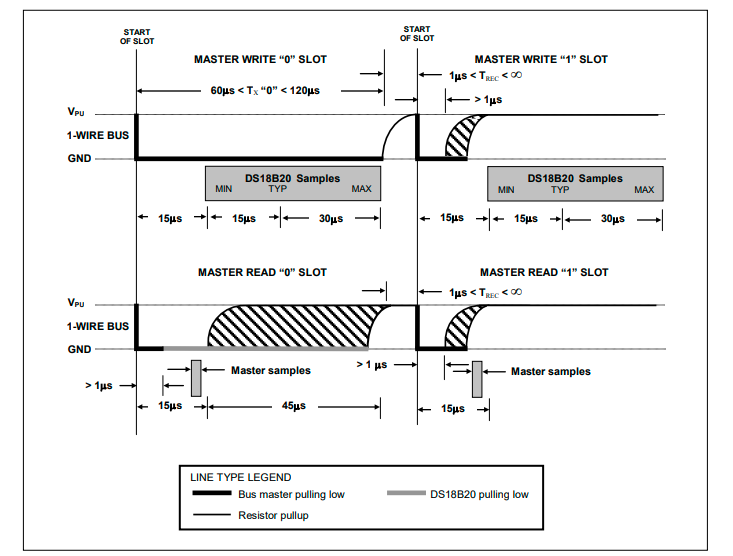

（五）DS18B20的读/写时序

  下面为蓝桥杯官方提供的底层驱动代码：

//通过单总线向DS18B20写一个字节void Write_DS18B20(unsigned char dat){unsigned char i;for(i=0;i>= 1;}Delay_OneWire(5);}//从DS18B20读取一个字节unsigned char Read_DS18B20(void){unsigned char i;unsigned char dat;  for(i=0;i>= 1;DQ = 1;if(DQ){dat |= 0x80;}    Delay_OneWire(5);}return dat;}

（六）DS18B20的几个重要指令

CCH：跳过ROM指令。跳过64位ROM地址，直接向DS18B20发起各种执行指令。
44H：温度转换指令。启动DS18B20进行温度转换。
BEH：读取暂存器指令。

三、DS18B20的底层驱动代码

下面为蓝桥杯官方提供的底层驱动代码：

#include "reg52.h"sbit DQ = P1^4;  //单总线接口//单总线延时函数void Delay_OneWire(unsigned int t)  //STC89C52RC{while(t--);}//通过单总线向DS18B20写一个字节void Write_DS18B20(unsigned char dat){unsigned char i;for(i=0;i>= 1;}Delay_OneWire(5);}//从DS18B20读取一个字节unsigned char Read_DS18B20(void){unsigned char i;unsigned char dat;  for(i=0;i>= 1;DQ = 1;if(DQ){dat |= 0x80;}    Delay_OneWire(5);}return dat;}//DS18B20设备初始化bit init_ds18b20(void){  bit initflag = 0;    DQ = 1;  Delay_OneWire(12);  DQ = 0;  Delay_OneWire(80);  DQ = 1;  Delay_OneWire(10);     initflag = DQ;Delay_OneWire(5);    return initflag;}

四、DS18B10的应用

在CT107D单片机综合训练平台上，实现实时温度测量。

#include "reg52.h"#include "onewire.h"unsigned char temp=0;unsigned char code SMG_NoDot[18] = {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x80,0xc6,0xc0,0x86,0x8e,0xbf,0x7f};unsigned char code SMG_IsDot[10] = {0x40,0x79,0x24,0x30,0x19,0x12,0x02,0x78,0x00,0x10};void SelectHC573(unsigned char channel){switch(channel){case 4:P2=(P2 & 0x1f) | 0x80;break;case 5:P2=(P2 & 0x1f) | 0xa0;break;case 6:P2=(P2 & 0x1f) | 0xc0;break;case 7:P2=(P2 & 0x1f) | 0xe0;break;case 0:P2=(P2 & 0x1f) | 0x00;break;}}void DelaySMG(unsigned int t){while(t--);}void DisplaySMG_Bit(unsigned char pos,unsigned char value){SelectHC573(7);P0=0xff;SelectHC573(6);P0=0x01<<pos;SelectHC573(7);P0=value;}void DisplaySMG_Temp(){DisplaySMG_Bit(7,SMG_NoDot[12]);DelaySMG(100);DisplaySMG_Bit(6,SMG_NoDot[temp%10]);DelaySMG(100);DisplaySMG_Bit(5,SMG_IsDot[(temp/10)%10]);DelaySMG(100);DisplaySMG_Bit(4,SMG_NoDot[(temp/100)%10]);DelaySMG(100);DisplaySMG_Bit(3,0xff);DelaySMG(100);DisplaySMG_Bit(2,0xff);DelaySMG(100);DisplaySMG_Bit(1,0xff);DelaySMG(100);DisplaySMG_Bit(0,0xff);DelaySMG(100);}void Delay(unsigned int t){while(t--){DisplaySMG_Temp();}}void DA18B10(){unsigned char LSB,MSB;init_ds18b20();Write_DS18B20(0xCC);Write_DS18B20(0x44);Delay(1000);init_ds18b20();Write_DS18B20(0xCC);Write_DS18B20(0xBE);LSB=Read_DS18B20();MSB=Read_DS18B20();init_ds18b20();temp=0x0000;temp=MSB;temp<>=4;    //移出小数，对整数部分计算temp=temp*10;//放大10部，然后加上小数部分temp=temp+(LSB & 0x0f)*0.625;}}void main(){while(1){DisplaySMG_Temp();DA18B10();}}
