学习编程语言最好的方法就是对其产生兴趣。所以我弄了一个板子。

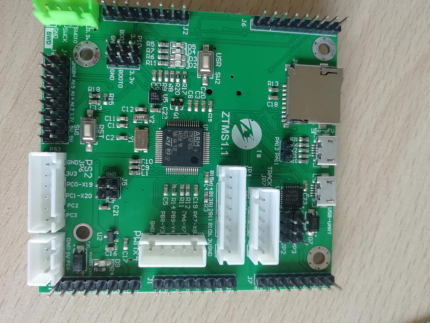

ZTMS是一款使用Python作为脚本语言的开源硬件开发板，它基于STM32F405单片机，通过USB接口进行数据传输。内置4个LED灯、1个加速度传感器，可在3V-10V之间的电压正常工作。

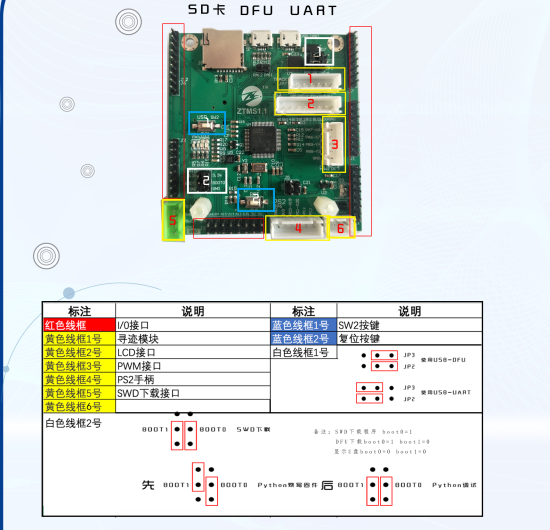

ZT-Python布局
供电方式
ZT-Python既可以通过 USB 线与电脑连接进行供电，也可以通过干电池或其他外部电源供电。
通过macroUSB数据线连接电脑和开发板的USB-DFU接口。红色的电源指示灯会常亮，表示电源已接通；红色和绿色的 LED 灯会交替闪烁几秒钟，表示程序加载完毕。
安装固件
固件(firmware)一般存储于设备中的电可擦除只读存储器EEPROM(Electrically Erasable Programmable ROM)或FLASH芯片中，一般可由用户通过特定的刷新程序进行升级的程序。
固件下载地址
1.打开BIN文件夹，安装DFU
2.JP2 JP3 u-DFU位置加跳线帽。

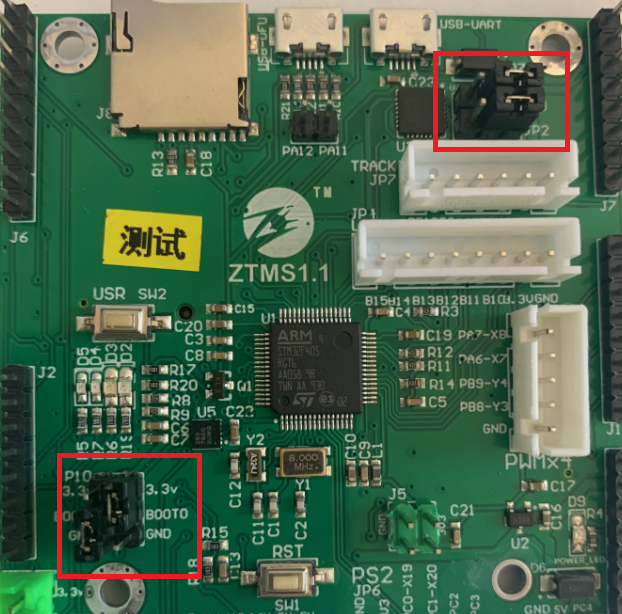

找到板子P10:BOOT1和GND,BOOT0和3.3加跳线帽.此时为DFU模式，USB数据线接USB-UFU开始更新固件

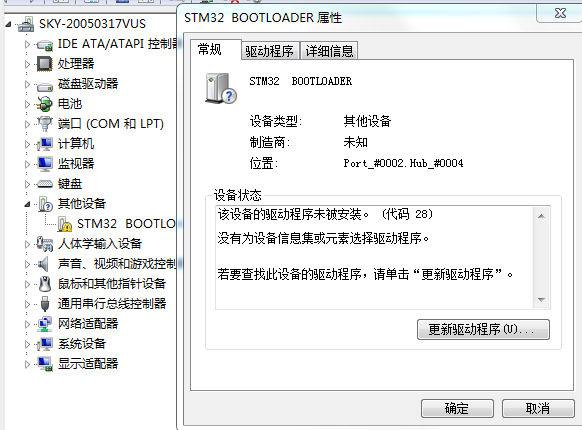

注意： 如果1处空白，则执行以下方法：右键计算机——属性——设备管理器——更新驱动程序
点击更新驱动程序

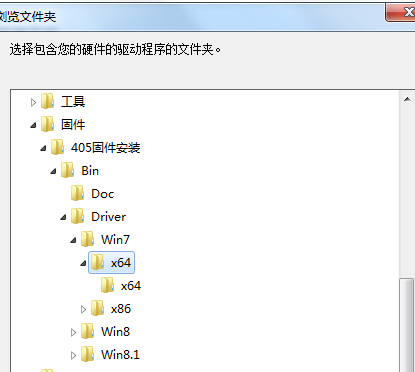

找到固件文件夹中的Driver 选择适合的文件。例如：win64位选择X64
点击下一步

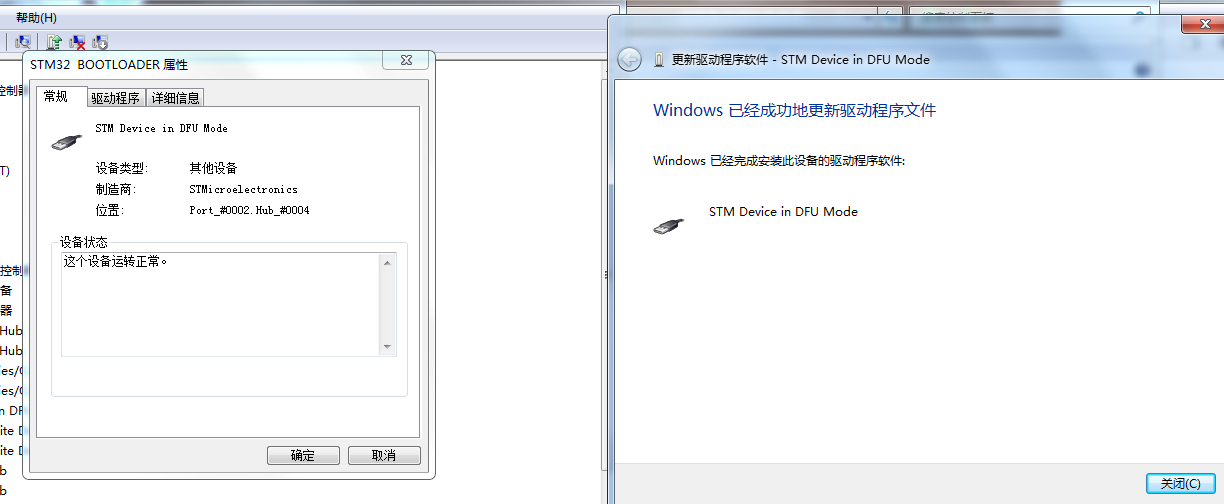

成功提示
更新后可以再通用串口找到

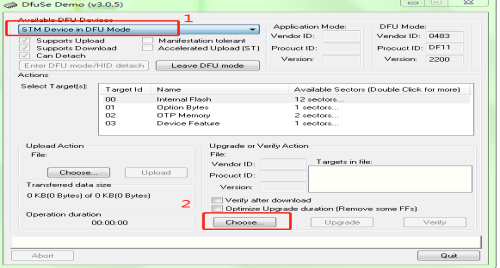

3.点击CHOOSE后，找到固件
点击Upgrade.

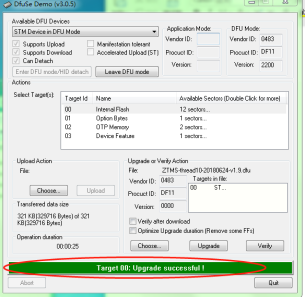

4.出现successful即为固件完成更新。
5，拔下USB,找到P10位置P10跳线BOOT1和GND,BOOT0和GND加跳线帽，
6，重新连接USB-UFU，自动识别下图
